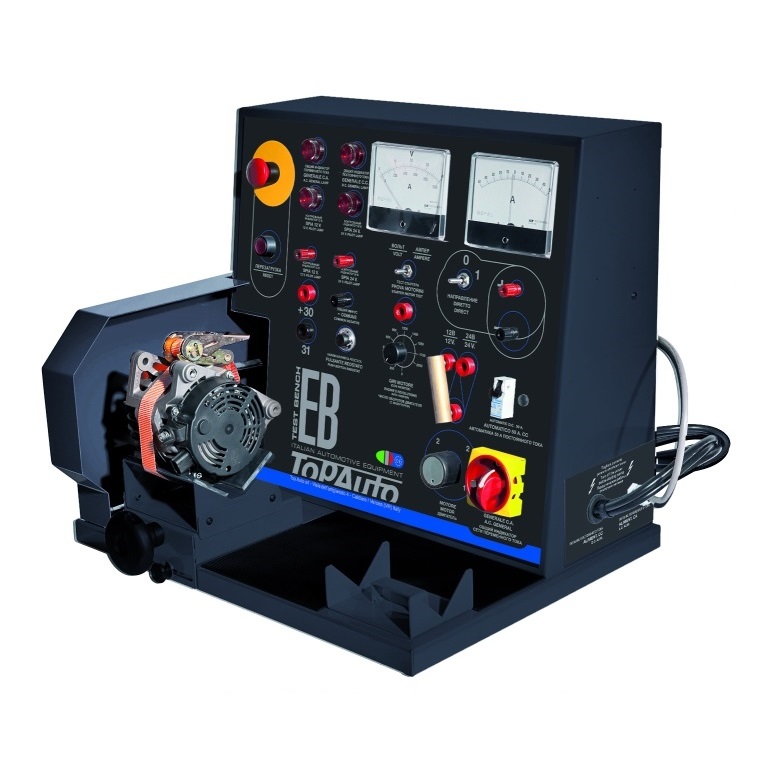

Для генераторов 12 В и 24 В.
Напряжение питания 380 В.
Испытание генератора на стенде позволяет определить его исправность и соответствие эталонным характеристикам. Чтобы оценить состояние генератора на стенде, необходимо снять генератор с автомобиля и установить его на стенд. Затем необходимо включить двигатель стенда и при помощи реостата установить выходное напряжение 13 В, постепенно доводя частоту вращения ротора стенда до 6 тысяч об/мин. На таком уровне генератор должен проработать примерно 10 мин. После чего необходимо замерить силу тока, которая приходится на отдачу. У исправного генератора показание силы тока не должно быть менее 80 ампер. Если полученная на стенде величина, гораздо меньше эталонной, можно говорить о неполадках в обмотках ротора или статора, неисправностях вентилей. В этом случае нужно провести тщательную диагностику, чтобы обнаружить место неисправности. Стоит отметить, что у проверяемого оборудования щетки должны быть хорошо притерты к коллекторным контактным кольцам. Кольца должны быть в чистом состоянии.
Функции
Тестирование генераторов 12 В и 24 В мощностью вплоть до 1000 Вт со встроенными или внешними регуляторами и индикатором нагрузки.
Тестирование стартеров: тест без нагрузки.
Тестирование различных элементов электрооборудования автомобиля, стеклоочистителей, прерывателей и т.д.
Постоянная регулировка оборотов двигателя.
Технические характеристики
|
Параметр |
Значение |
|
Напряжение проверяемого оборудования |
12 В и 24 В |
|
Двигатель |
Трeхфазный, 2 л.с. с ремнем «V» и «Poli V» |
|
Реостат нагрузки |
200 Вт (12 В) |
|
Вольтметр |
0-40 В |
|
Амперметр |
с центральным «o» 50-0-50 A |
|
Амперметр для проверки стартеров |
0-1000 A |
|
Питание |
380 В |
|
Возможность питания от аккумулятора |
12В и 24 В (аккумулятор не включен в комплект поставки) |
|
Габариты (ДхШхВ) |
750х750х800 мм |
|
Транспортные габариты (ДхШхВ) |
750х750х800 мм (жесткая упаковка, перевозка вертикально) |
|
Вес брутто |
48 кг. |
