Для генераторов 12 В и 24 В.
Напряжение питания 380 В.

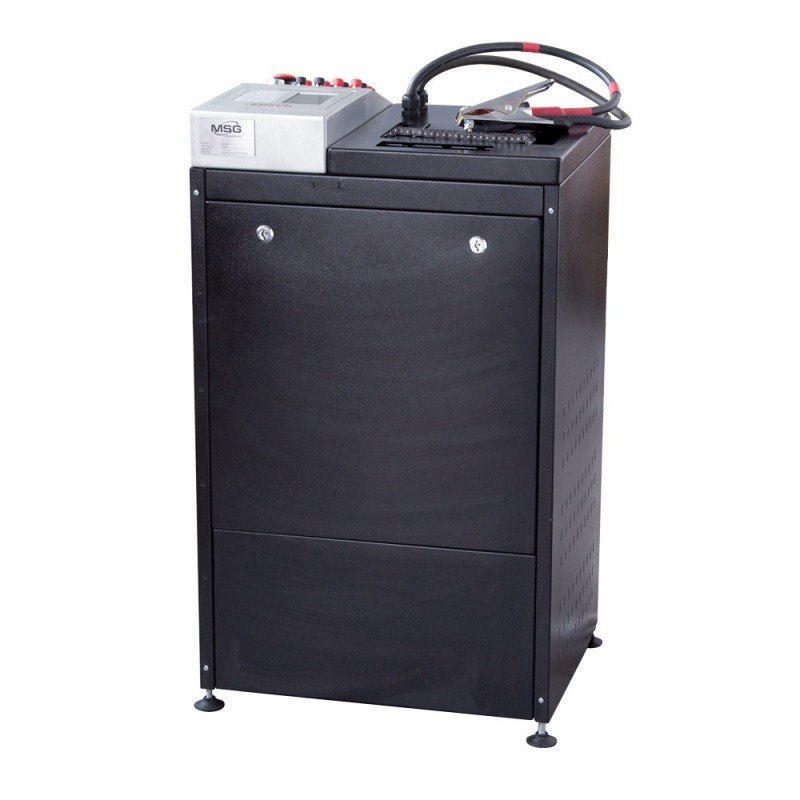

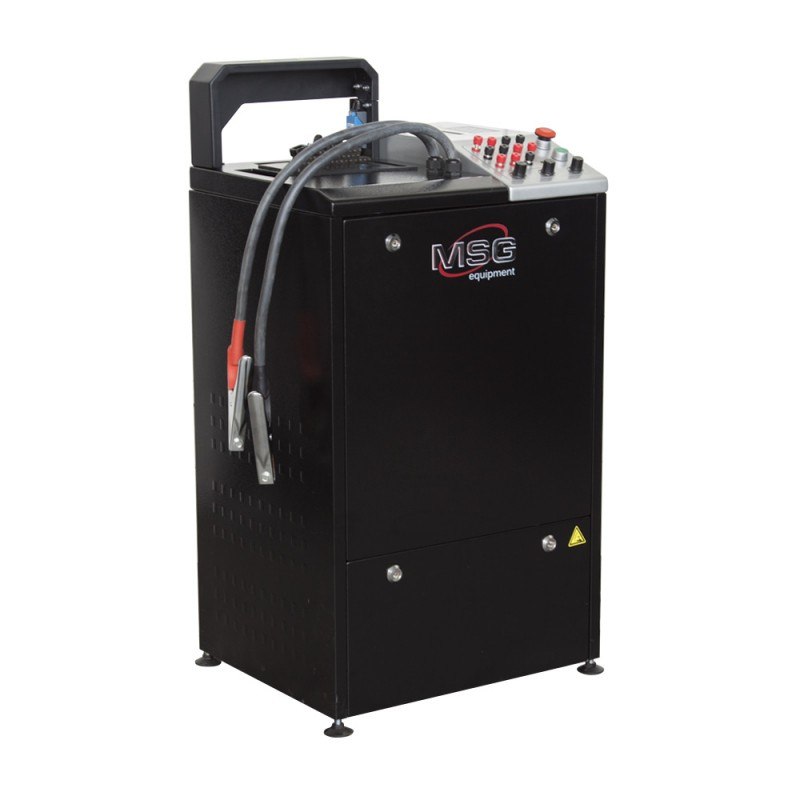

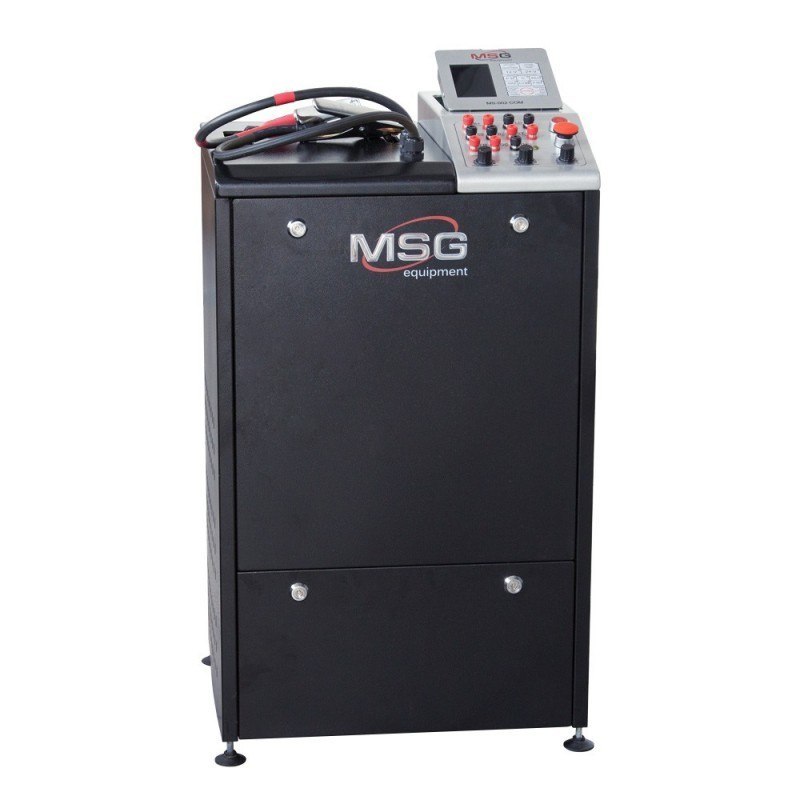

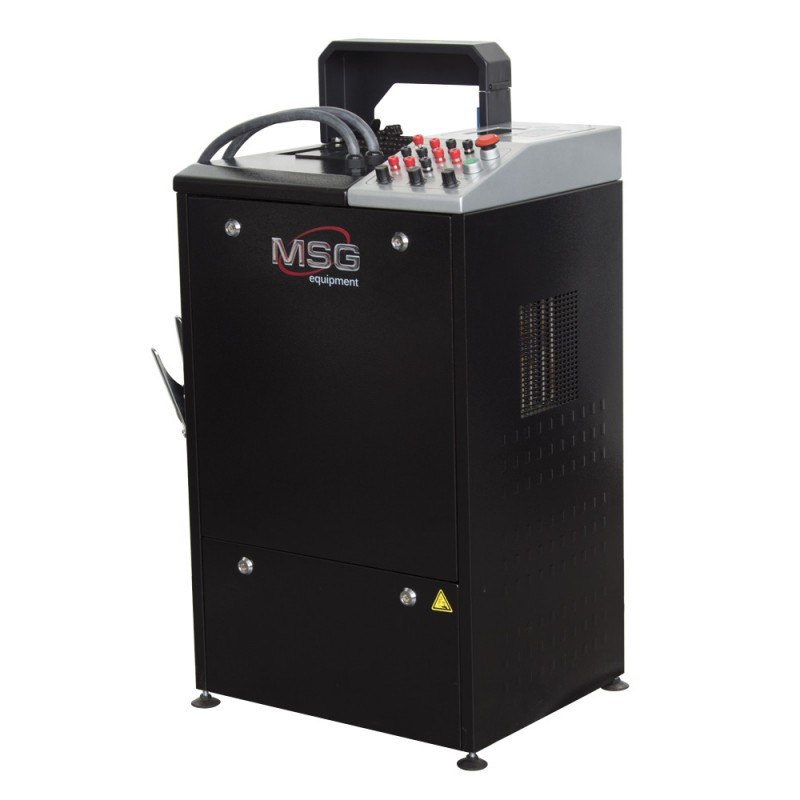

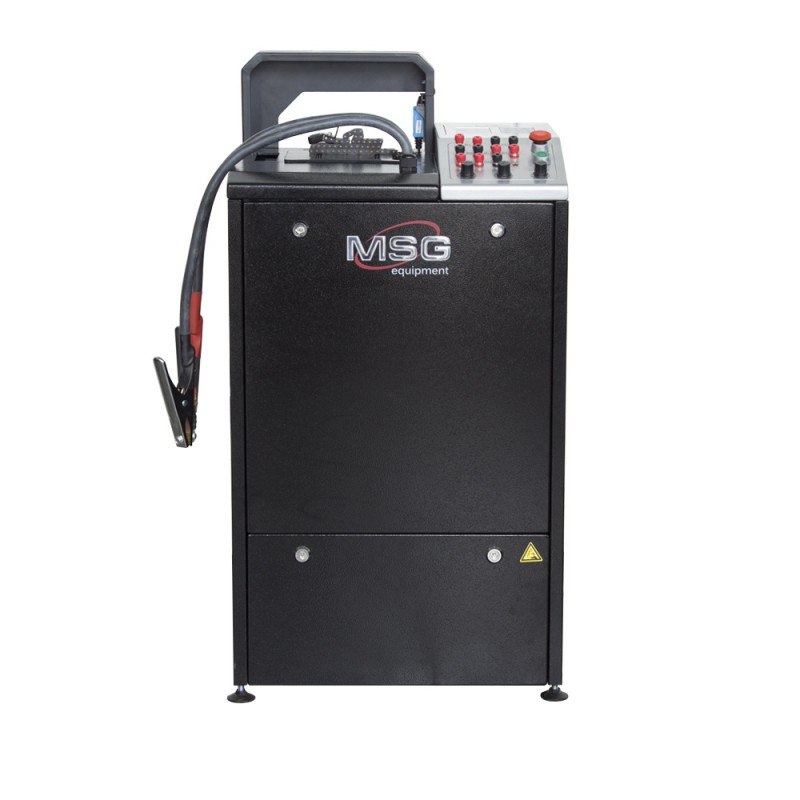

MSG MS002 (COM) контрольно-испытательный многофункциональный стенд для диагностики автомобильных генераторов, стартеров и реле регуляторов.

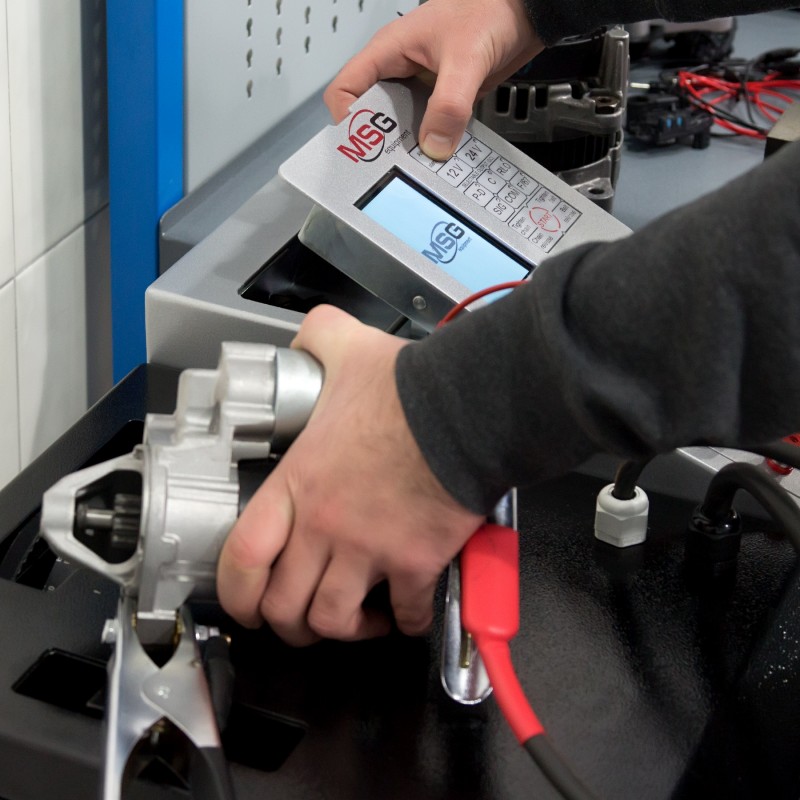

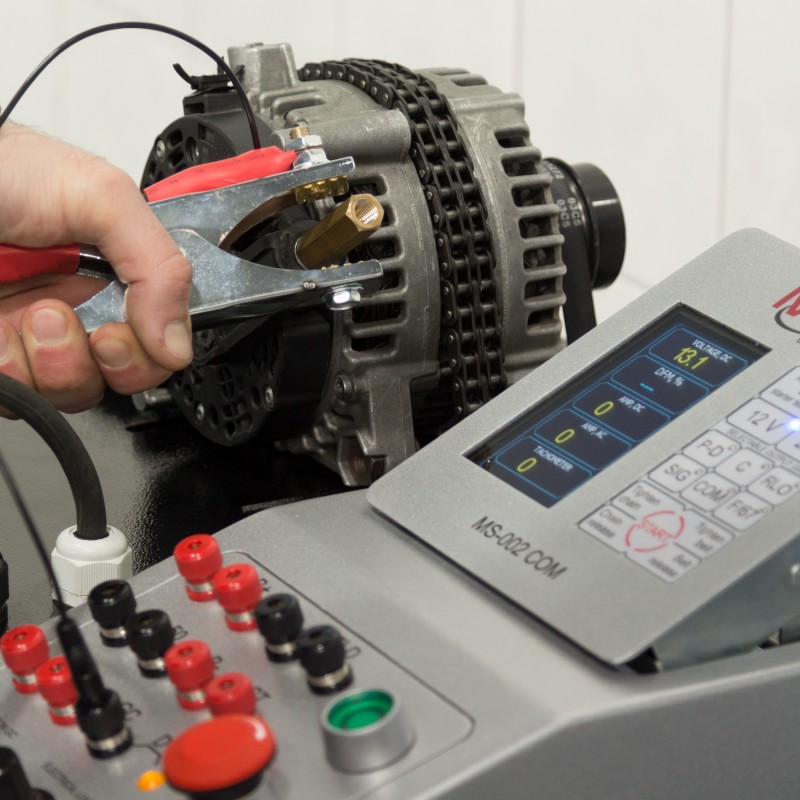

Ремонт автомобильного генератора предполагает проверку его работоспособности при различных степенях нагрузки. Также требуется проверка стартера на холостом ходу, чтобы определить показатель переменного тока. Стенд MSG MS002 (COM), оснащен портами для подключения генераторов любого производителя. А информативная панель управления стенда в сочетании с надежным и удобным креплением агрегата позволяют быстро и правильно производить диагностику.
Особенности
Данная модель стенда поддерживает терминал СОМ на генераторах, где управление реле регулятора осуществляется электронным блоком управления автомобиля (ЭБУ).

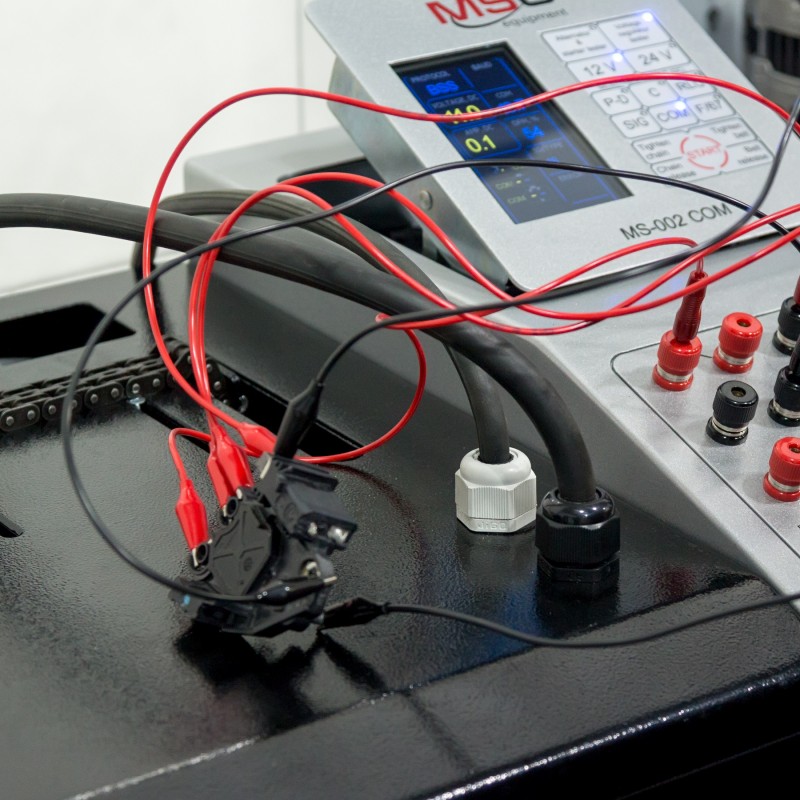

Возможность диагностики: генераторов 12 В и 24 В с нагрузкой до 200А и 100А соответственно; стартеров до 6 кВт (в режиме холостого хода); всех современных типов реле-регуляторов (снятых с генератора) с указанием ошибок в протоколах COM.
Быстрое и точное измерение рабочих параметров.
Удобная система крепления агрегата и его привода на стенде без использования дополнительных инструментов.
Плавная регулировка оборотов генератора и тока нагрузки.
Встроенная электронная защита предохраняет электронные компоненты стенда от повреждений, в случае неправильного подключения агрегата.

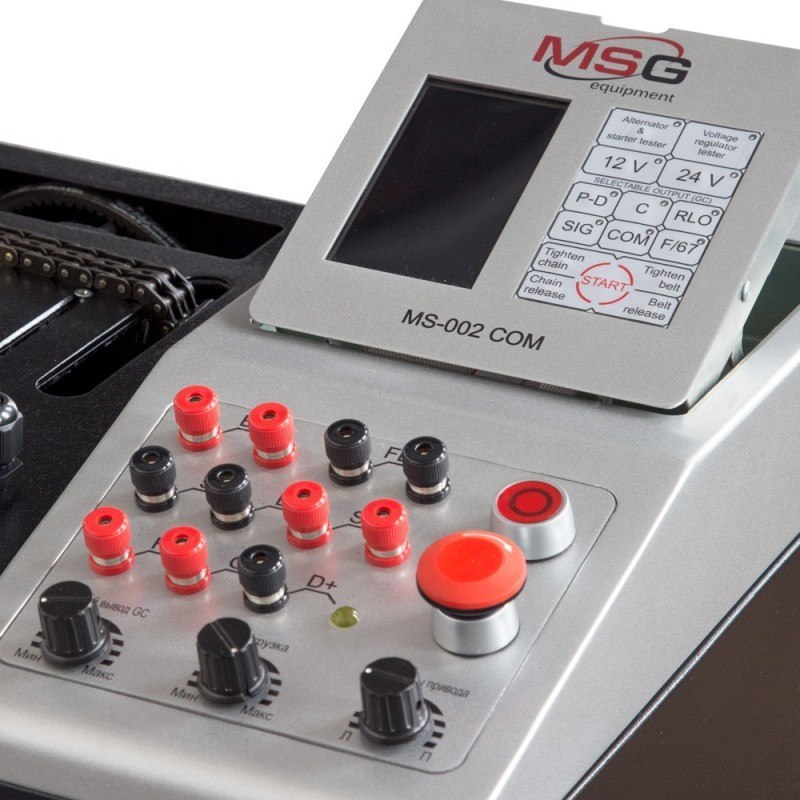

Использование мембранной клавиатуры на панели управления упрощает периодическое обслуживание стенда.
Цветной дисплей с диагональю 4.3.
Современный дизайн, удобство и простота в использовании.
Технические характеристики
|
Параметр |
Значение |
|
Напряжение питания, В |
380 |
|
Подключение к ПК |
есть |
|
Напряжение проверяемых генераторов, В |
12/24 |
|
Мощность привода, кВт |
5,5 |
|
Нагрузка на проверяемый генератор, А |
При 12В - 200А, при 24В - 100А |
|
Регулировка нагрузки |
Плавно |
|
Обороты привода, об/мин |
0-3000 |
|
Выбор направления вращения привода |
Влево/Вправо |
|
Регулировка оборотов привода |
Плавно |
|
Тип передачи (привод/генератор) |
Ременной |
|
Тип ремней |
Клиновой/Поликлиновой |
|
Терминалы проверяемых агрегатов |
COM (BSS, LIN), P-D, DFM, D+, RLO, C, SIG |
|
Снимаемые параметры агрегатов |
-Напряжение -Переменный ток -Постоянный ток -Обороты привода -Протокол, скорость обмена, тип регулятора, ошибки (для COM реле регуляторов) |
|
Напряжение проверяемых стартеров, В |
12/24 |
|
Мощность проверяемых стартеров, кВт |
До 6,6 |
|
Измеряемые параметры |
-Напряжение -Переменный ток -Постоянный ток |
|
Напряжение проверяемых регуляторов, В |
12/24 |
|
Сопротивление имитируемой обмотки ротора (для 12В / для 24В), Ом |
5/20 |
|
Проверяемые параметры реле регулятора |
- Напряжение стабилизации, - Ток через обмотку ротора - Протокол, скорость обмена, тип регулятора, ошибки (для COM реле регуляторов) |
|
Точность измерения напряжения, В |
0,1 |
|
Точность измерения тока, А |
0,1 |
|
Защита от короткого замыкания |
есть |
|
Звуковой сигнал при коротком замыкании |
есть |
|
Терминалы проверяемых регуляторов |
COM (BSS, LIN), P-D, DFM, D+, RLO, C, SIG |
|
Время полной проверки реле регулятора, сек |
30 |
|
Габариты, мм |
440*550*950 |
|
Вес, кг |
115 |
