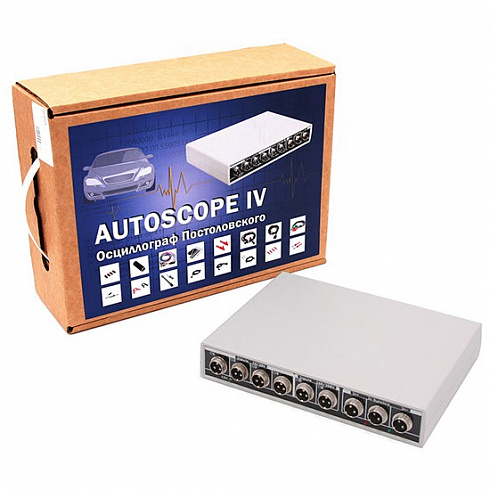

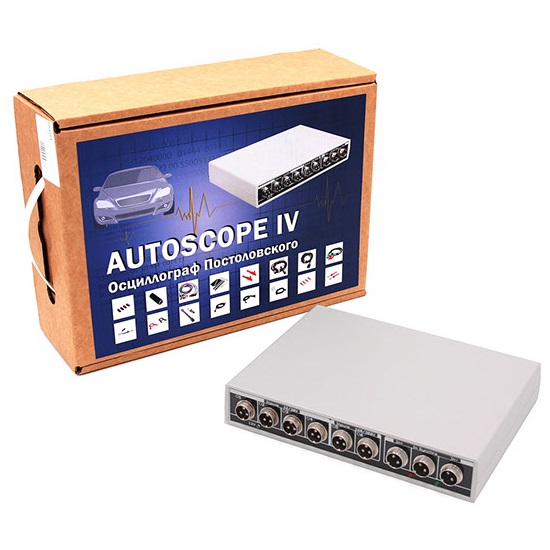

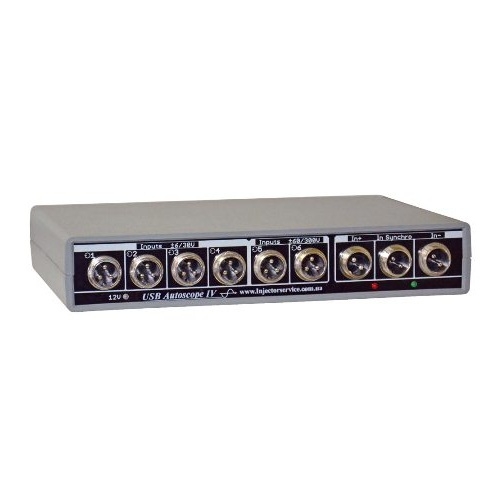

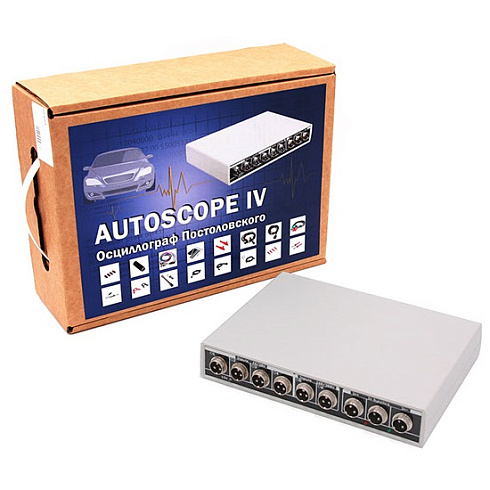

USB Autoscope IV - USB Осциллограф Постоловского

Количество аналоговых входов

8

Количество каналов осциллографа

1, 2, 4, 8 (по выбору)

Разрешение АЦП

12 бит

Диапазон измеряемого напряжения

±6 / 30 V - 1-4й аналоговые входа;

 ±60 / 300 V - 5-6й аналоговый вход,

 1-4й аналоговые входа при использовании внешних входных делителей напряжения 1:10;

 ±6 V - 7-8й аналоговые входа.

Максимальная частота оцифровки на канал

в 1-но канальном режиме - 12,5 MHz;

 в 2-х канальном режиме - 5,0 MHz;

 в 4-х канальном режиме - 2,5 MHz;

 в 8-ми канальном режиме - 1,25 MHz.

Режим оцифровки

Непрерывный поток

Входное сопротивление

1 MΩ

Дополнительные возможности

Свободное переключение входных каналов

(возможность подключения канала

 осциллографа к любому из физических входов

 "налету")

Количество входов цифрового анализатора

9

Диапазон входного напряжения для цифрового анализатора

0…5,5V

Режимы

2-х, 4-х, 8-и канальный анализатор

Максимальная частота оцифровки на канал

в 2-х канальном режиме - 100 MHz;

 в 4-х канальном режиме - 50 MHz;

 в 8-ми канальном режиме - 25 MHz.

Входное сопротивление

10 kΩ.

 > 1 MΩ при напряжениях (0…5 V);

 510 Ω при выходе за диапазон

Максимальный обеспечиваемый со стороны устройства поток данных

25MB/s

Ток потребления

рабочий режим: не более 350mA

 режим ожидания: не более 60mA

Основные возможности

режим отображения + запись + измерения в реальном масштабе времени одновременно

Количество каналов аналогового осциллографа

по выбору 1, 2, 4, (8)

Параметры развертки для режима аналогового осциллографа

1-но канальный режим - 2 μS / Div. - 1 S / Div.;

 2-х канальный режим - 5 μS / Div. - 1 S / Div.;

 4-х канальный режим - 10 μS / Div. - 1 S / Div.;

 8-ми канальный режим - 20 μS / Div. - 1 S / Div. с шагом 1-2-5.

Параметры развёртки для режима цифрового анализатора

2-х канальный режим - 0,2 μS / Div. - 0,2 S / Div.;

 4-х канальный режим - 0,5 μS / Div. - 0,5 S / Div.;

 8-ми канальный режим - 1 μS / Div. - 1 S / Div. с шагом 1-2-5.

Параметры детализации по напряжению

 (только для режима аналогового осциллографа)

для диапазона входных напряжений ± 6 / 30 V

 - 50 mV / Div. - 5 V / Div.;

 для диапазона входных напряжений ± 60 / 300 V

 - 0,5 V / Div. - 50 V / Div.;

 при использовании ёмкостного датчика

 - 500 V / Div. - 50 kV / Div.

Синхронизация в режиме аналогового осциллографа

по любому каналу, фронт, уровень, порог по уровню, порог по времени

Количество каналов цифрового анализатора

по выбору 2, 4, 8

Параметры развертки для режима цифрового анализатора

2-х канальный режим

 0,2мкс/дел. - 0,2с/дел.;

 4-х канальный режим

 0,5мкс/дел. - 0,5с/дел.;

 8-ми канальный режим

 1мкс/дел. - 1с/дел.

 с шагом 1-2-5

Синхронизация в режиме цифрового анализатора

по любому каналу, фронт

Минимальное время записи

 (при условии наличия свободного дискового пространства)

режим аналогового осциллографа:

 1-но канальный режим (12,5MHz)

 - 170 сек;

 2-х и 4-х канальный режим (10MHz)

 - 240 сек;

 режим цифрового анализатора

 - 85 сек.

 С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз

Максимальный размер файла

режим аналогового осциллографа

 - 3GB;

 режим цифрового анализатора

 - 2GB

Измерительный инструментарий

max / min / среднее напряжение, разность напряжений, время, частота, скважность и фаза сигнала

Выходные форматы

бинарный файл,

 графический файл в формате *.jpg,

 получение жёсткой копии осциллограммы при помощи печати

Дополнительные возможности

Поддержка внешних встраиваемых программных модулей PlugIn для выполнения специфических тестов. Возможность создания пользовательских настроек для часто используемых режимов.

 Функция отображения значения измеряемой физической величины.

 С целью автоматизации анализа осциллограмм, встроена функция выполнения программой анализа осциллограмм по внешнему алгоритму, записанному в файлах скриптов анализатора. Возможность компрессии / декомпрессии "налету" при сохранении / чтении файла. Простейшие функции редактирования бинарного файла

Процессор

Pentium IV 2GHz

Оперативная память

1GB

Жёсткий диск

10GB свободного дискового пространства, режим обмена не ниже UDMA 100

Оптический привод

CD-ROM для инсталляции программного обеспечения

Интерфейс

USB 2.0 HI-SPEED

Видео карта

AGP или PCI Express

Монитор

SVGA

Операционная система

Windows XP, Vista, 7, 8

Дополнительные требования

Корпус компьютера целесообразно обеспечить заземлением либо применять ноутбук с электропитанием  преимущественно от аккумуляторной батареи при отключенном сетевом адаптере. Обязательно применение  режима DMA для стабилизации дисковой подсистемы компьютера.

Параметр

Значение

Тестовое напряжение изоляции

3 kV в течение 1 минуты

не выше 70 pF

Сопротивление изоляции

не менее 10 GΩ

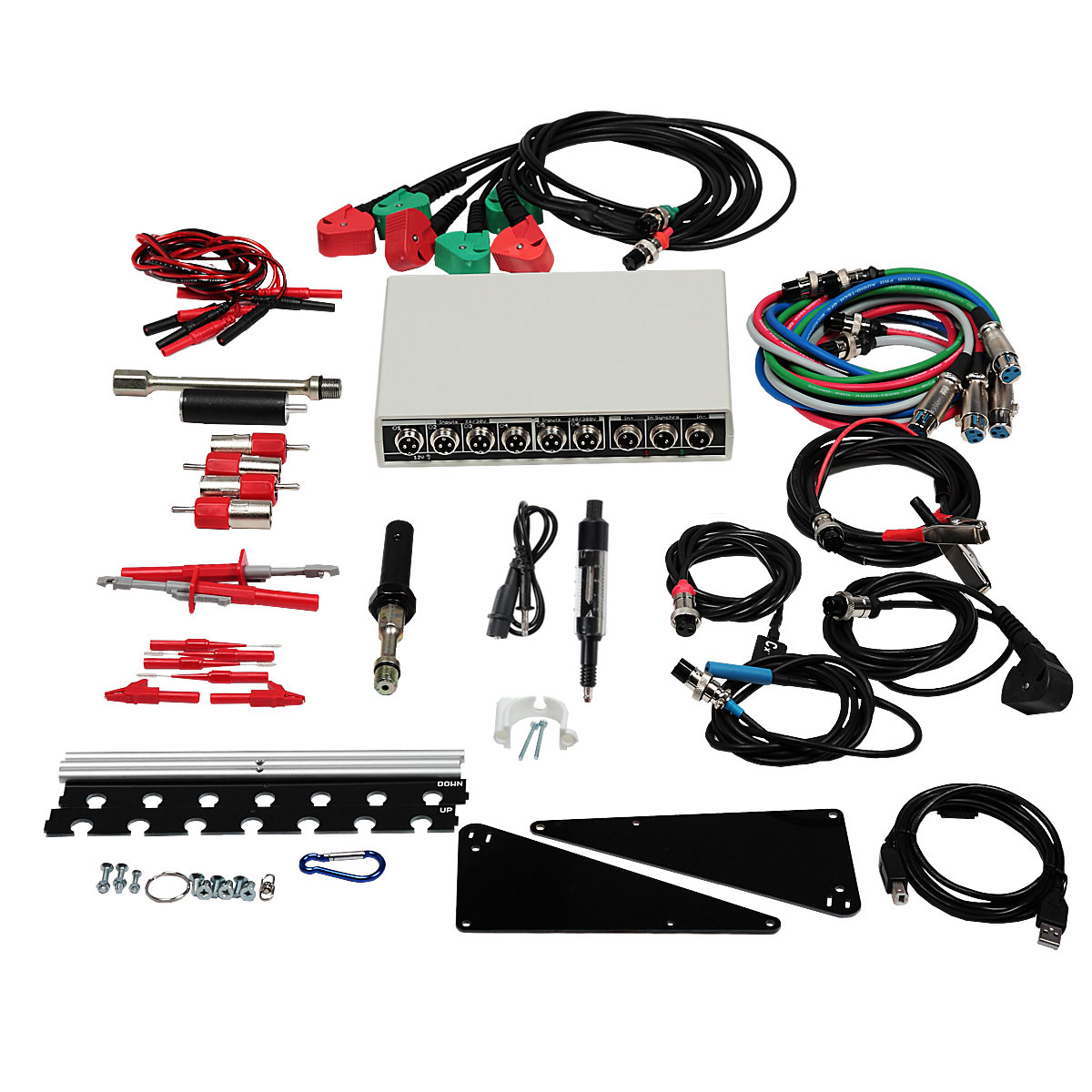

Наименование

Кол-во, шт.

USB Autoscope

1

Кабель питания

1

USB 2.0 A/B интерфейсный кабель

1

CD с программным обеспечением и документацией

1

Dx (-0.85…+0.15Bar) датчик разряжения + соединительный кабель

1

Sync датчик первого цилиндра для синхронизации по первому цилиндра

1

DIS Cx 6 комплект ёмкостных датчиков для диагностики DIS систем зажигания

1

Cx-M универсальный накладной ёмкостной датчик

1

Lx-M универсальный накладной индуктивный датчик

1

Px (-0,85…+6Bar) датчик давления в цилиндре

1

Универсальный кабель

4

Измерительный адаптер

4

Подставка-держатель прибора

1

PxLonger удлинитель для датчика давления в цилиндре

1

Spark Gap высоковольтный искровой разрядник

1

Пробник-игла

4

Пробник-зажим прокалыватель

4

Пробник-зажим "крокодил"

4

Провод-удлинитель

4

Наименование

Цена, руб.

APPA-32 токовые клещи с двумя диапазонами измерения: ±100A (10mV/A),
±600A (1mV/A). Также необходимы для измерения тока в стартере и теста относительной компрессии

 5500

CTi-M токовые клещи -50A…+50A (100mV/A) с кнопкой автоматической калибровки нуля

 6700

Laser внешний оптический датчик коленвала для диагностики при помощи скрипта CSS двигателей, не оснащённых штатным датчиком коленвала

 6700

Paint Thickness Gauge датчик толщины покраски автомобиля для Autoscope

 3700

Piezo Amplifier усилитель заряда для усиления сигнала от датчика ПД-4 / ПД-6

 4500

PIN3-Banana переходник для APPA 32 под USB Autoscope IV

 1200

PIN3-BNC переходник для подключения осциллографического щупа к USB Autoscope IV

 1200

Адаптер высоковольтного удлинителя для самостоятельной сборки высоковольтного удлинителя

 1200

ПД-4 пьезодатчик пульсаций давления в топливопроводе диаметром 4…6 mm дизельного двигателя

 4300

ПД-6 пьезодатчик пульсаций давления в топливопроводе диаметром 6…8 mm дизельного двигателя

4300

Удлинитель универсального кабеля 2 метра для наращивания длины универсального кабеля для Autoscope

 1200
