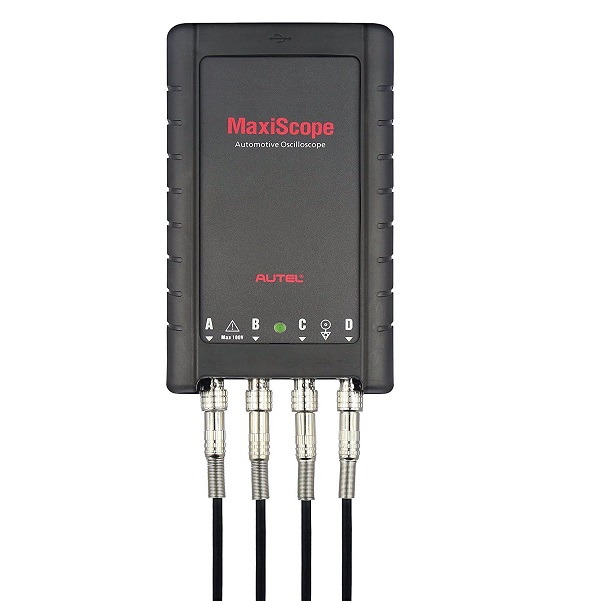

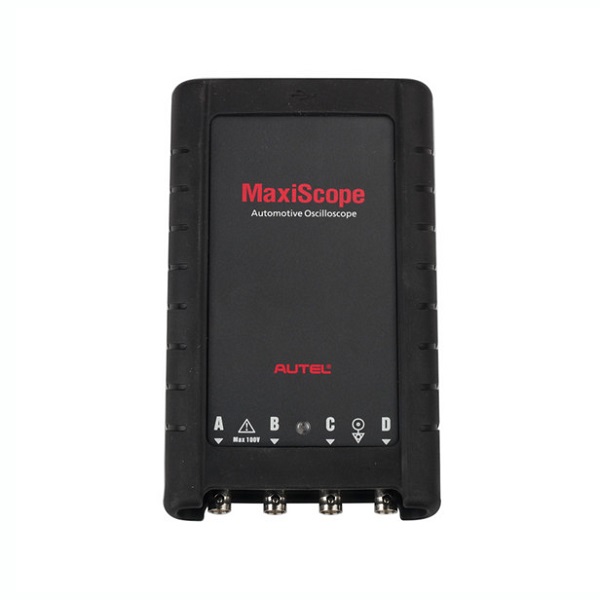

4-канальный осциллограф для работы с ПК или сканерами Autel MaxiSys MS906BT и MaxiSys MS908PRO.
Особенности MaxiScope MP408
Работа с широким спектром автомобилей благодаря поддержке протоколов CAN, LIN и FlexRay.Автоматическая настройка временных шкал и напряжения в один клик, обеспечивает быстроту и легкость подключения прибора и анализа систем автомобиля.
Отображение и чтение сигналов автомобиля в высоком разрешении для качественного анализа осциллограмм.
Всегда актуальная база данных, благодаря бесплатному обновлению ПО.
Высокопрочный обрезиненный корпус обеспечивает защиту от механических повреждений при падениях и ударах.
Компактный размер и малый вес обеспечивает добство работы.

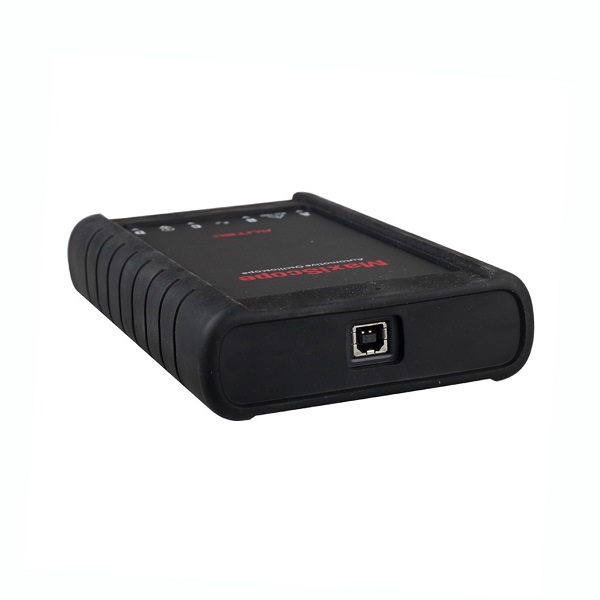

Питание от USB позволяет обойтись без аккумуляторов и кабелей электропитания.
Функциональные возможности
Чтение и отображение электрических сигналов в высоком разрешении.Возможность ручной настройки параметров измерения.
Возможность записи и воспроизведения осциллограмм в форматах: jpg/bmp, MS excel/word.
Изменение цвета отображения осциллограмм.
Интуитивно понятный интерфейс позволяет просто управлять точкой синхронизации и отслеживать параметры в реальном времени.
Дополнительная функция: математическая обработка каналов.

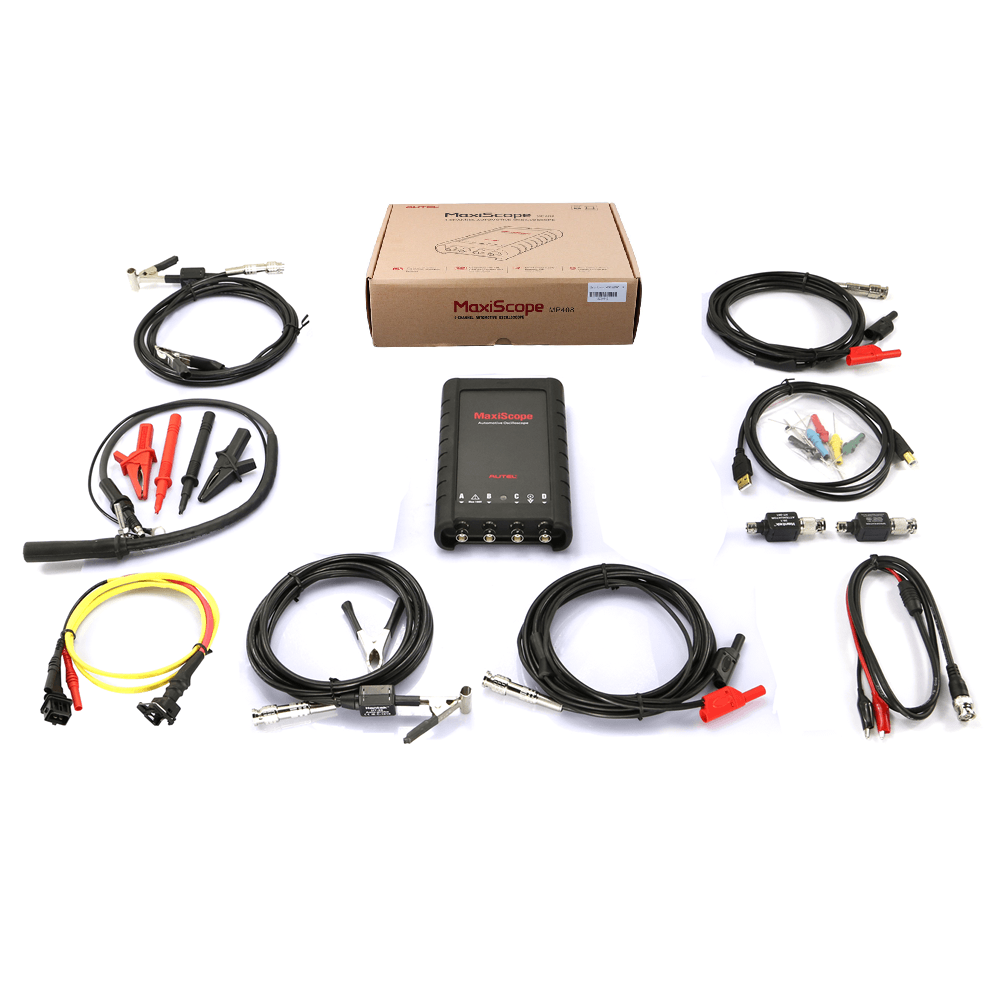

Комплектация
|
Наименование |
Количество, шт. |
|
Осциллограф MaxiScope |
1 шт. |
|
USB-кабель |
1 шт. |
|
Экранированный измерительный провод |
4 шт. |
|
Адаптер для вторичной цепи зажигания |
1 шт. |
|
Двухпроводный отвод |
1 шт. |
|
Аттенюатор 20:1 |
2 шт. |
|
Набор из 2 больших крокодиловых зажимов |
1 шт. |
|
Набор маленьких крокодиловых зажимов |
1 шт. |
|
Набор из 5 игольчатых пробников |
1 шт. |
|
Набор из 2 щупов мультиметра |
1 шт. |
Технические характеристики
|
Параметр |
Значение |
|
Вертикальное разрешение |
12 бит |
|
Количество каналов |
4 |
|
Полоса пропускания |
20 МГц |
|
Точность |
1 % |
|
Чувствительность |
от 10 мВ/дел до 20 В/дел |
|
Диапазоны изменения входных сигналов (весь диапазон) |
от ±50 мВ до ±100 В для 11 диапазонов |
|
Входной импеданс |
1 МОм при параллельном конденсаторе 22 пФ |
|

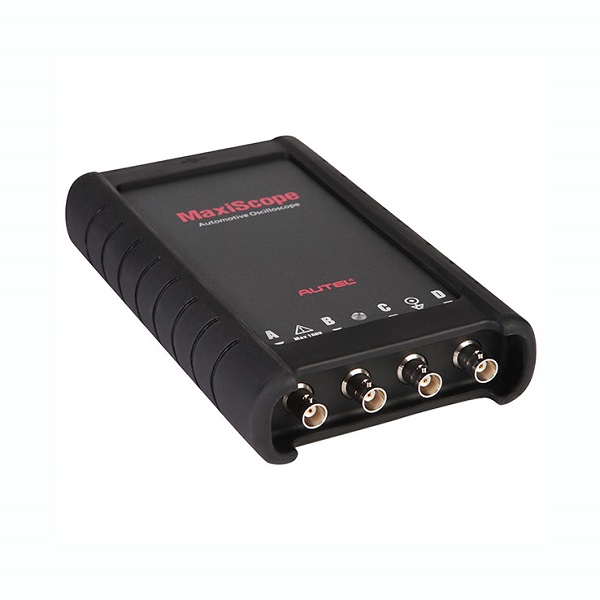

Тип входа |
Заземленный разъем BNC |
|
Входная связь |
Режим переменного/постоянного тока, выбираемый с помощью программного обеспечения |
|
Защита от перегрузки |
±200 В на одиночном входе |
|
Максимальная частота дискретизации (одиночный импульс) |
при использовании канала 1 или 2 - 80 Мвыб/с при использовании канала 3 или 4 - 20 Мвыб/с |
|
Буферная память |
32 МБ, распределяется между активными каналами |
|
Буфер сигналов |
до 1000 сигналов |
|
Диапазоны временной развертки |
от 100 нс/дел до 1000 с/дел |
|
Дополнительные функции |
математическая обработка каналов, измерения |
|
Источник |
Любой входной канал |
|
Основные триггеры |
Автоматически, повтор, одиночный, отствует |
|
Дополнительные триггеры |
Нарастающий фронт, спадающий фронт |
|
Диапазон рабочих температур |
от 0 до +50 °C (от +15 до +40 °C при указанной точности) |
|
Диапазон температур при хранении |
от -20 до +60 °C |
|
Диапазон относительной влажности при хранении |
От 5 % до 95 % без конденсации |
|
Связь с компьютером |
кабель USB 2.0 |
|
Электропитание |
через разъем USB |
|
Размеры (с учетом защитной резиновой накладки) |
190 х 115 х 38 мм |
|
Вес |
< 0,5 кг |
