Приставка Мотор-Тестер для диагностики систем зажигания, датчиков и исполнительных механизмов.
АВТОАС-ЭКСПРЕСС 2М компьютерная двухканальная USB-приставка мотор-тестер (осциллограф) для оперативной диагностики системы зажигания автомобильных двигателей, включая системы со сдвоенными и индивидуальными катушками, датчиков и исполнительных механизмов системы управления двигателем, а также для экспресс-оценки состояния механики ДВС. Поиск неисправностей осуществляется методом визуального контроля формы сигнала искрового разряда отображаемого на мониторе компьютера, к которому подключена USB-приставка "АВТОАС-ЭКСПРЕСС 2М". Сигналы снимаются бесконтактно, в непосредственной близости от катушек зажигания, а так же возле проводов первичной и вторичной цепей зажигания. Для съема сигналов используются емкостный и индуктивный экспресс-датчики из комплекта поставки USB-приставки. USB-приставка "АВТОАС-ЭКСПРЕСС 2М" является развитием серии популярных приборов "АВТОАС-ЭКСПРЕСС", отличающихся надежностью, высокой помехоустойчивостью и исключительной простотой использования.
Особенности
Приставка "АВТОАС-ЭКСПРЕСС 2М" в отличие от предыдущей версии ("АВТОАС-ЭКСПРЕСС 2") имеет
отсоединяемый USB-кабель, что облегчает его замену. Также имеется кнопка сброса на случай "зависания" приставки.
Диагностика при помощи бесконтактных экспресс-датчиков
Приставка "АВТОАС-ЭКСПРЕСС 2М" методом съема и анализа сигналов, позволяет быстро, просто и достоверно оценить состояние компонентов системы зажигания (катушек зажигания, высоковольтных проводов, свечей зажигания), проверить сигналы управления форсунками, РХХ, исправность выпрямительного моста генератора. Сигналы выводится на монитор в виде графиков. Для съема сигналов используются штатные емкостный и индуктивный экспресс-датчики.
Диагностика при помощи щупов-делителей напряжения
В приставке "АВТОАС-ЭКСПРЕСС 2М" используются два штатных щупа-делителя напряжения, при помощи которых контролируются сигналы: управления форсунками, первичной цепи зажигания, ДПКВ, ДПРВ, ДМРВ (MAF), ДАД (MAP), дроссельной заслонки (ДПДЗ), датчиков кислорода, датчиков с частотным выходом, регулятора холостого хода, сигналы ШИМ. Сигналы выводится на монитор в виде графиков. Для работы с датчиками и исполнительными механизмами в программе "АВТОАС-ЭКСПРЕСС" реализованы различные специальные режимы с настройками под конкретные сигналы.
Требования к компьютеру (ноутбуку, планшету)
|
Минимальные требования |
Рекомендуемые требования |
|
Процессор 1000 МГц; ОС Windows XP; 1 Гбайт ОЗУ; 1 Гбайт свободного места на диске (HDD/Flash); Порт USB 2.0 (High speed, Type A). |
Двухядерный процессор 1.6 ГГц (или мощнее); ОС Windows 7 / 8 / 10; ОЗУ 2 Гбайт для Windows 7 / 8 или 4 Гбайт для Windows 10; 1 Гбайт свободного места на диске (HDD/Flash); Порт USB 2.0 (High speed, Type A). |

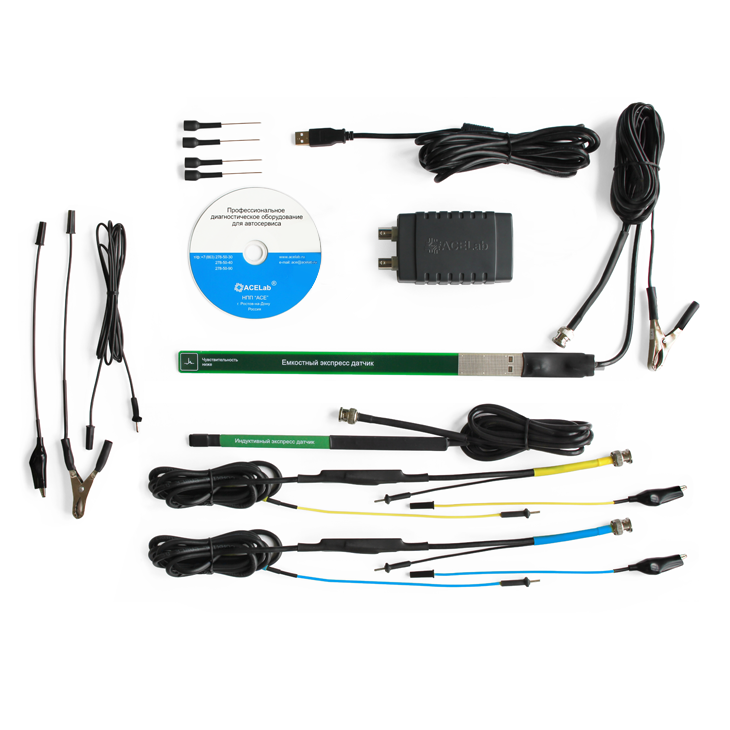

Комплект поставки USB-приставки "АВТОАС-ЭКСПРЕСС 2М"
|
Наименование |
Кол-во, шт. |
|
Двухканальная USB-приставка "АВТОАС-ЭКСПРЕСС 2М" |
1 |
|
Емкостный экспресс датчик |
1 |
|
Индуктивный экспресс датчик |
1 |
|
Щуп-делитель напряжения |
2 |
|
Провод заземления |
1 |
|
Кабель USB 2.0 длина 3 м. |
1 |
|
Игольчатый адаптер |
4 |
|
Инсталляционный CD-диск |
1 |
|
Паспорт устройства |
1 |
|
Гарантийный талон |
1 |
|
Упаковка |
1 |
Дополнительные опции (приобретаются отдельно):

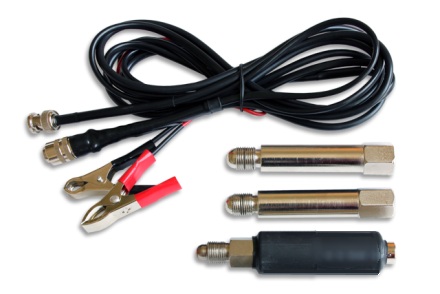

Датчик давления в цилиндре «ДДЦ 16 БАР» для контроля состояния механической части автомобильных двигателей с искровым зажиганием, путем регистрации графика давления газов в одном из цилиндров работающего двигателя, без воспламенения топливовоздушной смеси в цилиндре, а так же в режиме стартерной прокрутки. В комплект поставки датчика входят: стальной свечной удлинитель (100мм) 2 шт.
Цена: 16 700 руб.

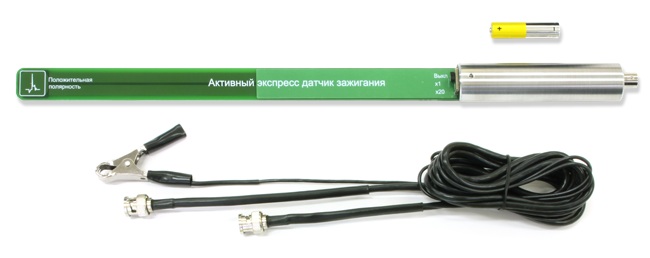

Активный экспресс датчик зажигания для бесконтактного контроля формы сигналов в электрических цепях системы зажигания, а так же в электрических цепях других элементов системы управления ДВС с низкой напряженностью внешнего электромагнитного поля. Например для контроля сигналов в первичной цепи индивидуальных катушек зажигания.
Цена: 7 950 руб.

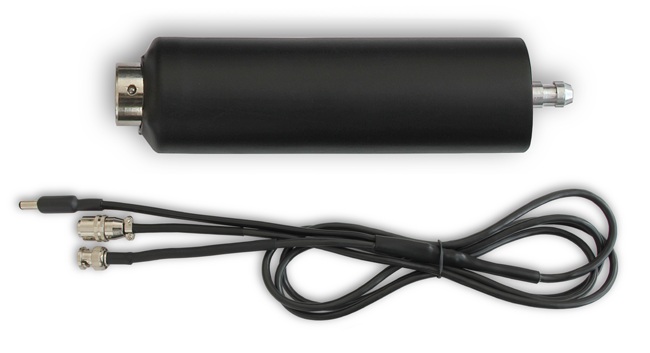

Датчик абсолютного давления «ДАД 2 БАР» для диагностирования автомобильных двигателей, путем регистрации графика избыточного давления/разрежения газов в впускном коллекторе, картере или на выходе выхлопной трубы работающего двигателя.
Цена: 9 100 руб.
Подвес крючок для крепления «АВТОАС-ЭКСПРЕСС 2М» на любой диагностической консоли или на капоте автомобиля, также обеспечивает надежную фиксацию разъема USB кабеля в разъеме USB приставки.
Цена: 1 800 руб.

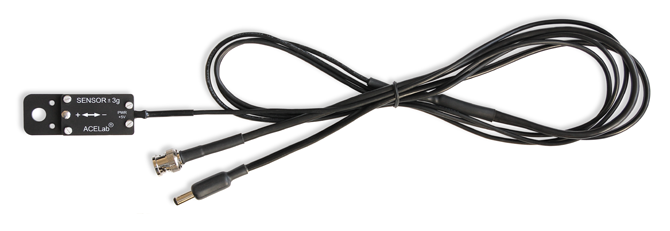

Акселерометр «SENSOR ± 3g» для диагностирования поршневых ДВС, путем оценки равномерности работы цилиндров, в основном, на режиме холостого хода.
Цена: 6 700 руб.

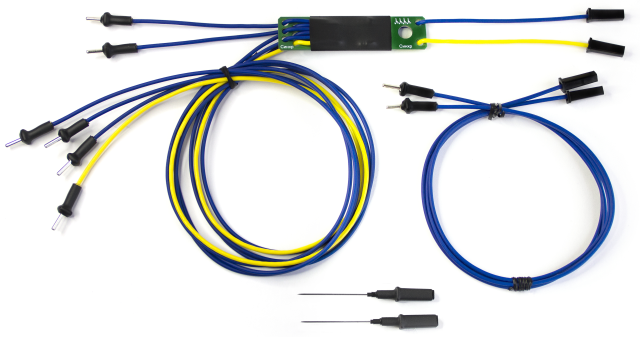

Кабель "Сумматор 4+2" для одновременной регистрации сигналов управления форсунками топливоподачи или сигналов первичной цепи зажигания индивидуальных катушек (ИКЗ) в двигателях с числом цилиндров от 3 до 6. В комплект входит игольчатый адаптер 2 шт.
Цена: 4 200 руб.
