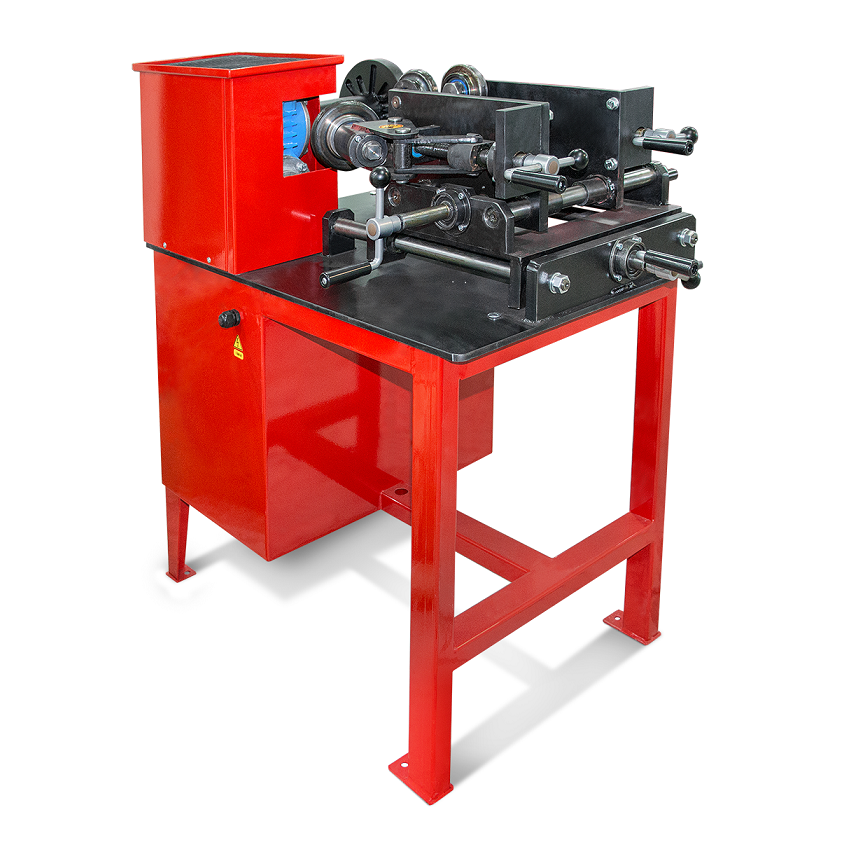

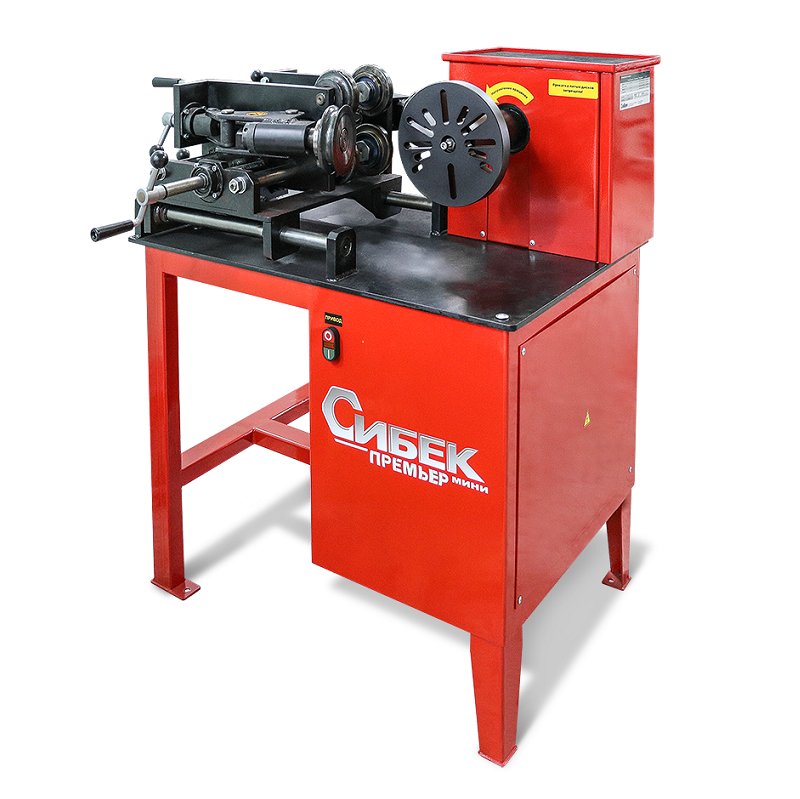

Стенд для правки дисков Премьер-Мини

СИБЕК "Премьер-Мини" станок для правки дисков предназначен для восстановления методом прокатки полки и бортовых закраин штампованных дисков легковых автомобилей с посадочным диаметром от 13 до 17 дюймов включительно, в том числе диски автомобилей семейства "Газель".

Функциональные особенности

Правка дисков осуществляется методом проката профиля диска между опорным и прижимным фасонными роликами.

На верхней поверхности основания (на монтажной плите ) установлен моторедуктор с закреплённой на нём планшайбой и стойки крепления направляющих перемещения стола с кареткой.

Моторедуктор закрыт защитным кожухом, верхняя крышка которого образует полку для размещения инструмента и приспособлений, используемых в процессе работы.

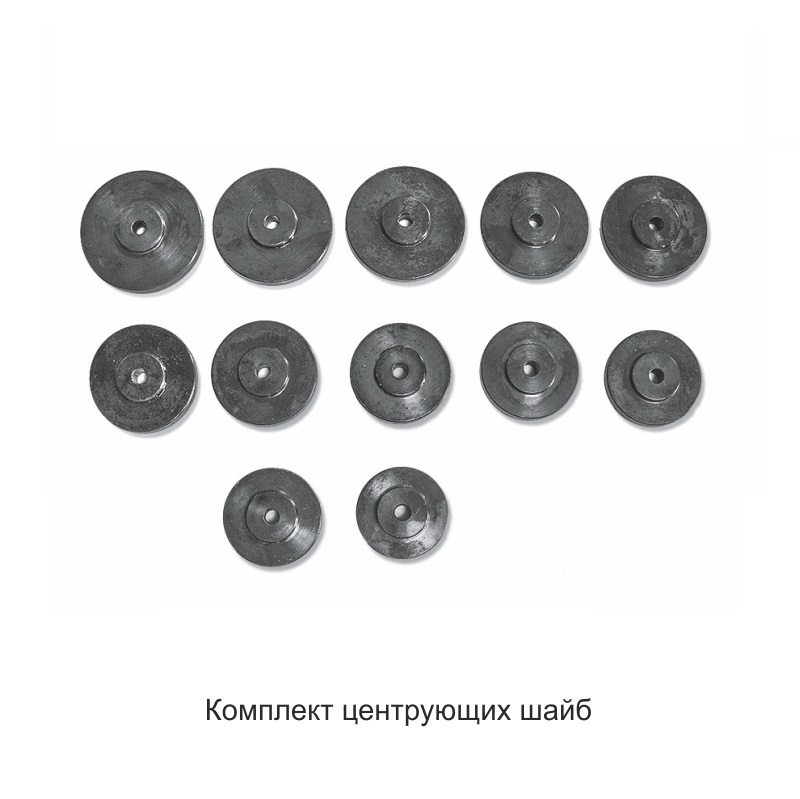

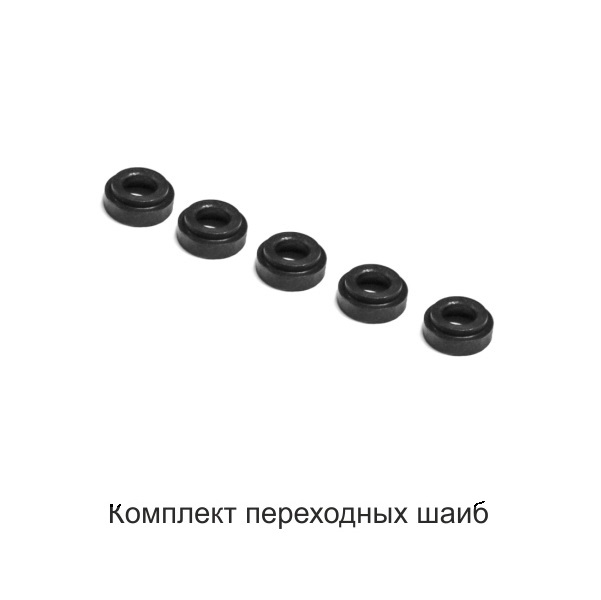

На выходном валу моторедуктора закреплена планшайба, в которой выполнена группа пазов для закрепления всего номенклатурного ряда обрабатываемых дисков. Центровка дисков относительно оси вращения осуществляется с помощью сменных центрующих шайб, поставляемых в комплекте со стендом.

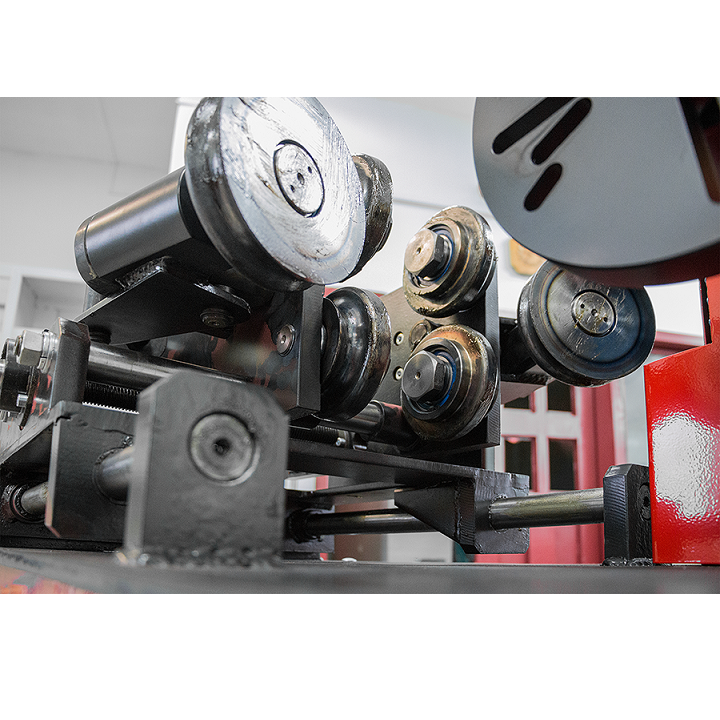

Правая и левая каретки являются симметричными сборочными единицами. На стойке каретки на осях с радиально-упорными подшипниками закреплены два опорных ролика и серьга крепления оси поворота прижимного ролика. Каретка перемещается по цилиндрическим направляющим, закрепленным в стойках стола.

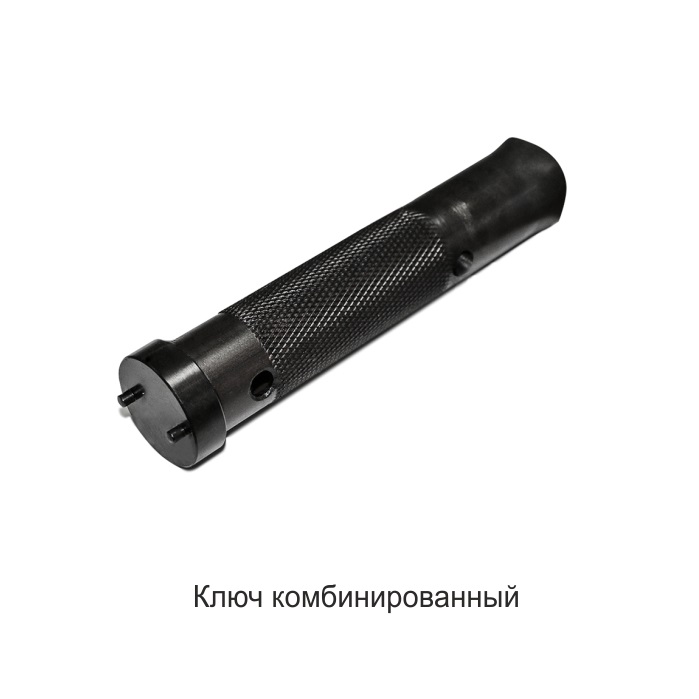

Перемещение пиноли прижимного ролика для точного позиционирования осуществляется её вращением с помощью специального ключа, входящего в комплект поставки стенда.

Перемещения стола, каретки и прижимного ролика осуществляются вручную с помощью соответствующих штурвалов.

Защита электрооборудования и электрической сети осуществляется тепловым реле.

Технические характеристики

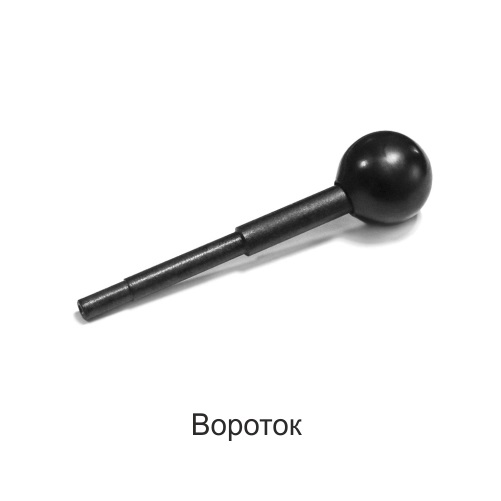

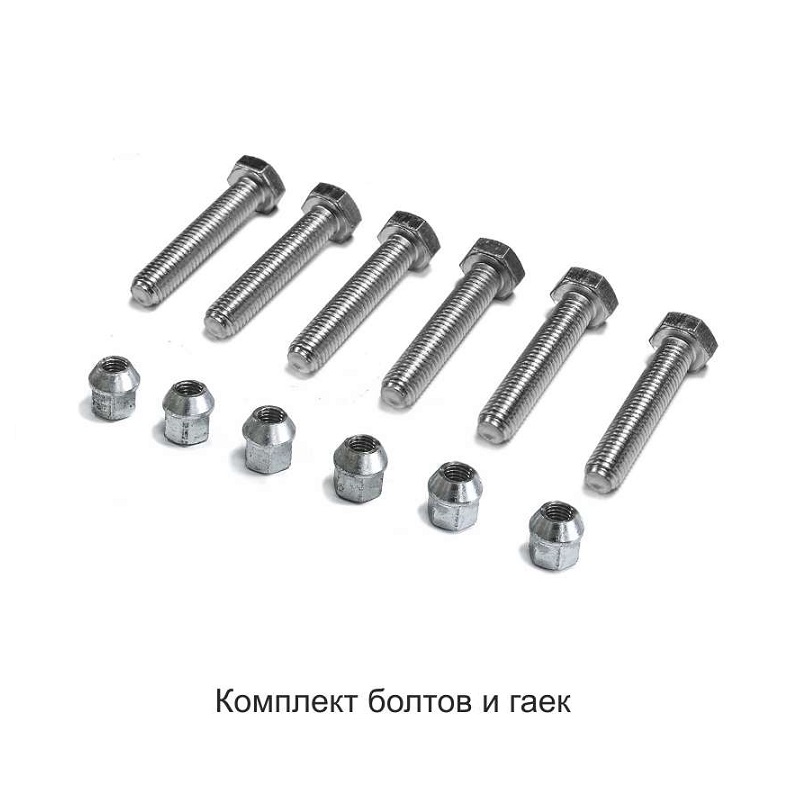

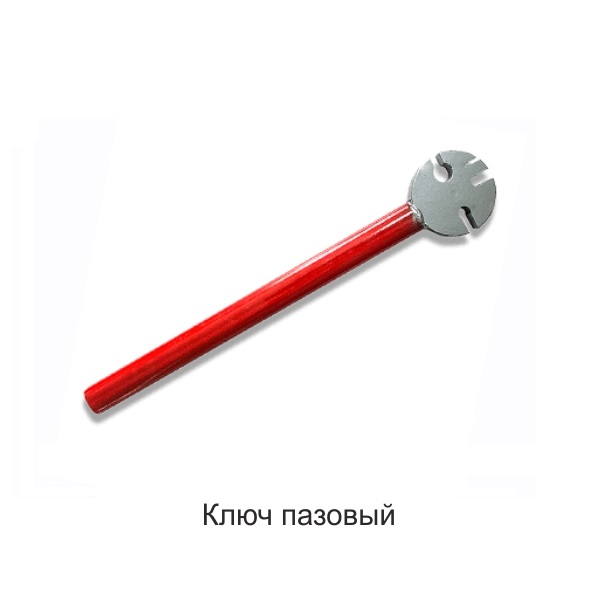

Комплектация
