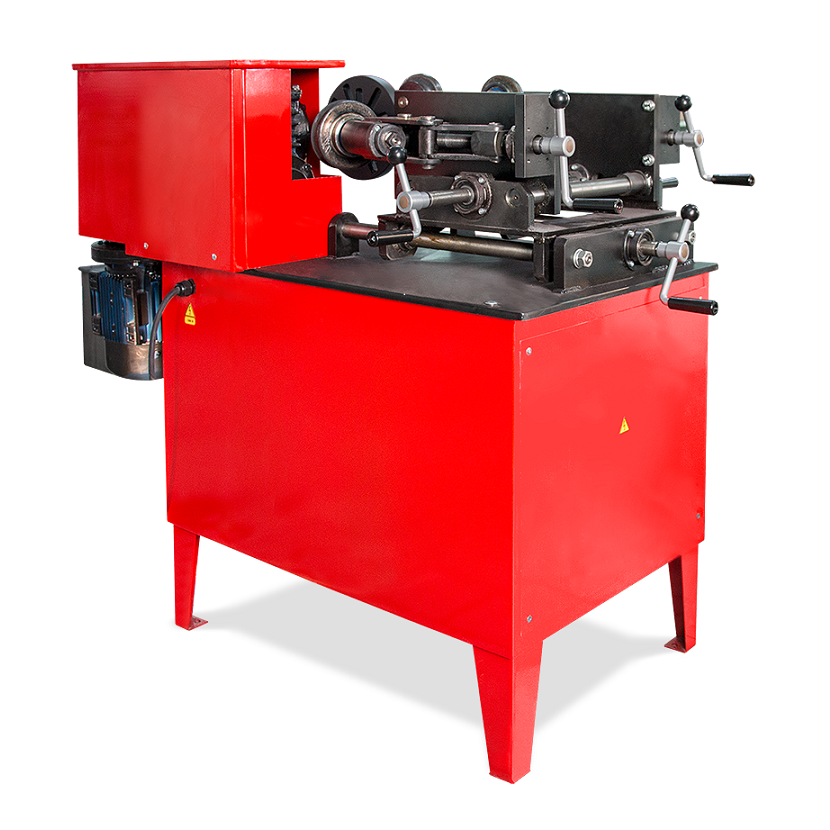

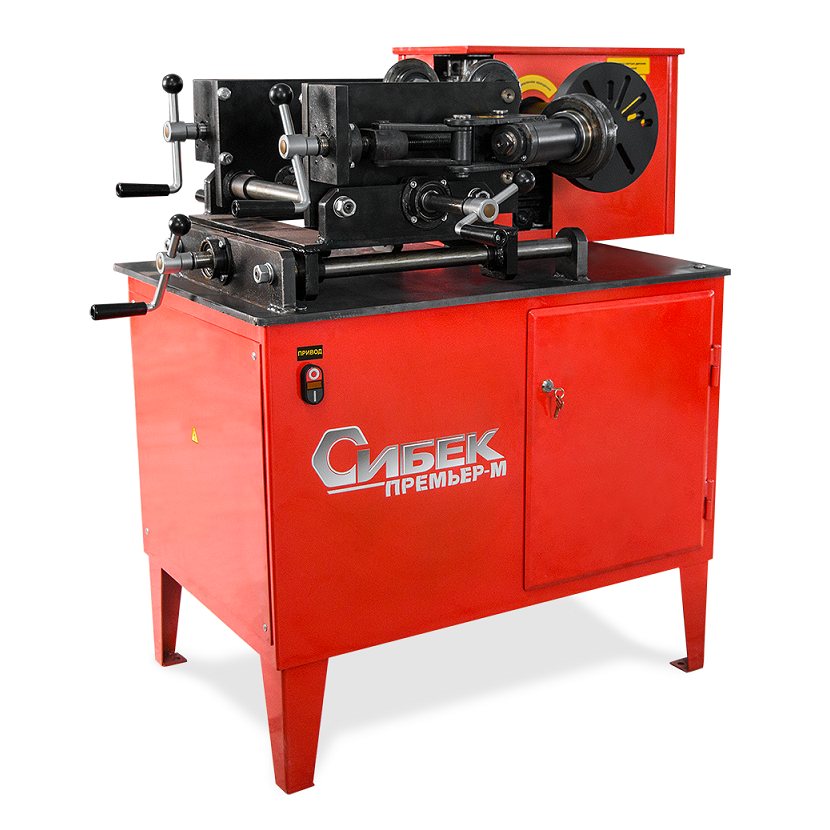

СИБЕК "Премьер-М" дископрав для восстановления методом прокатки полки и бортовых закраин штампованных дисков легковых автомобилей с посадочным диаметром от 13 до 17 дюймов включительно, в том числе диски автомобилей семейства "Газель".
Функциональные особенности
Правка дисков осуществляется методом проката профиля диска между опорным и прижимным фасонными роликами.

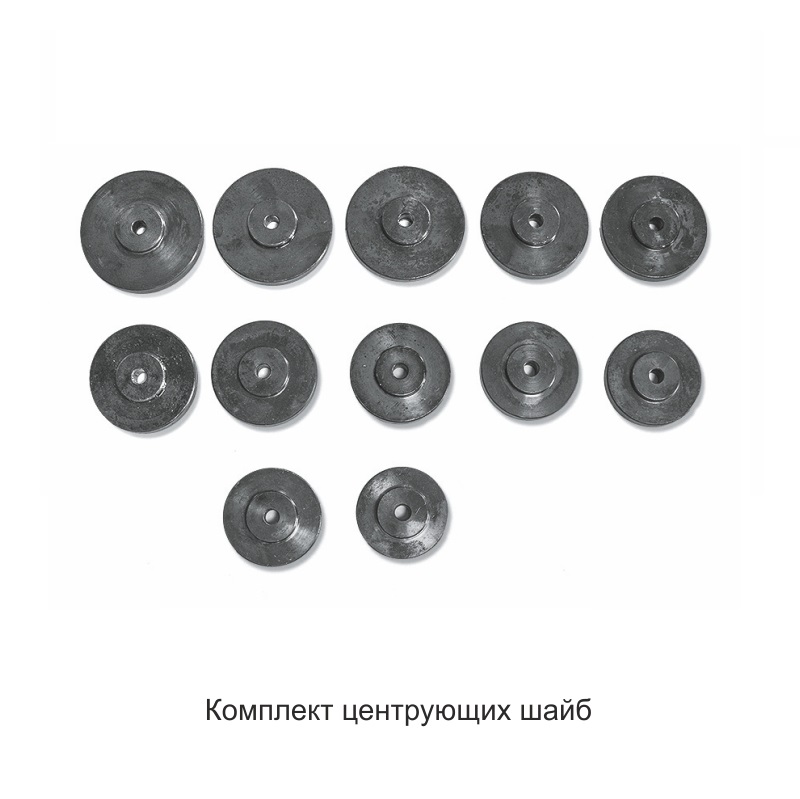

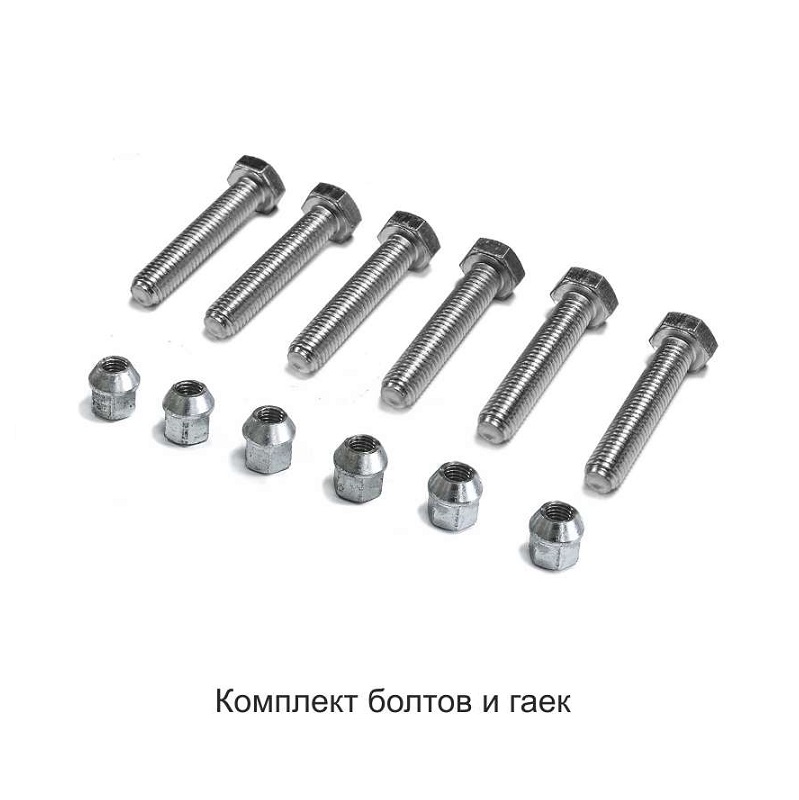

Стенд оборудован электрическим приводом и двухступенчатым редуктором повышенной мощности, крутящий момент которого передаётся от выходного вала привода, через планшайбу на диск. Крепление диска на планшайбе осуществляется при помощи центрирующей шайбы и специальными крепёжными болтами, входящих в комплект данного дископравного стенда. Возможно крепление дисков с четырьмя, пятью и шестью отверстиями.

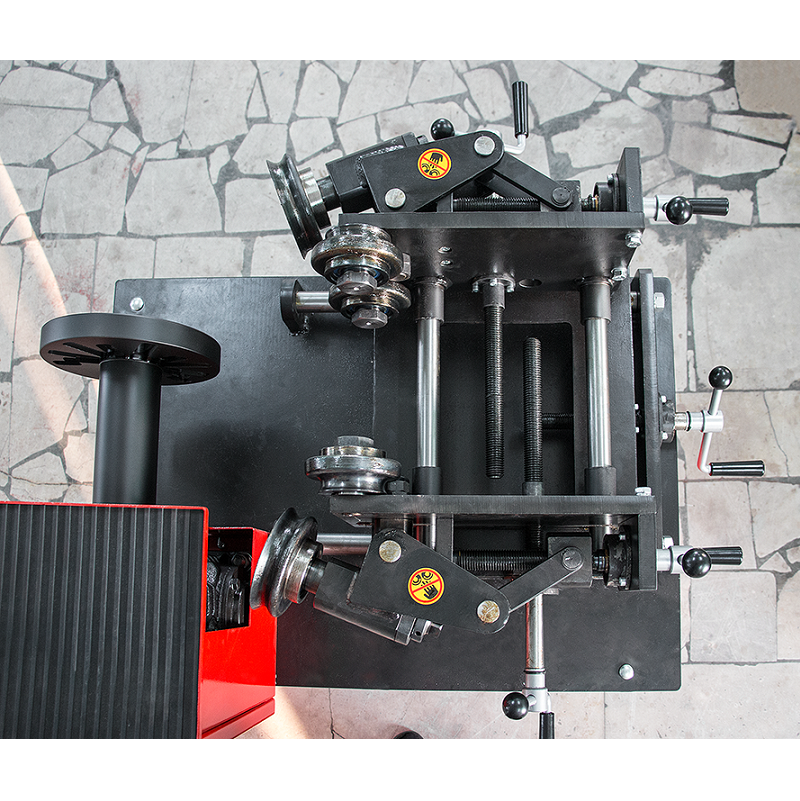

Правка дисков осуществляется методом прокатки при помощи четырёх опорных роликов правки посадочной полки и двух прижимных роликов, управление которыми осуществляется при помощи винтового привода. Конструкция привода прижимных роликов позволяет изменять как угол прижима, так и расстояния между корпусом пиноли и самой пинолью с прижимными роликами , что обеспечивает точную и согласованную по всей поверхности закраины правку J-профиля диска. Радиальный подвод прижимных роликов сокращает время подготовки к прокатке диска.
В конструкции стенда использованы закалённые цилиндрические направляющие, придающие конструкции стенда большую жесткость, более точное позиционирование и простоту обслуживания. Каретки и стол крепятся на цилиндрических направляющих и перемещаются при помощи винтовых приводов.
Технические характеристики
Параметр |
Значение |
Напряжение питания, В |
3 фазы, 380В±10% |
Потребляемая мощность, кВт |
1,1 |
Размер ремонтируемых дисков (посадочный диаметр), дюйм |
13-17 |
Размер ремонтируемых дисков (ширина обода), дюйм |
3,5-11 |
Максимальная толщина диска в месте исправления, мм |
3 |
Степень защиты оболочки, |
IPX0 |
Класс защиты от поражения электрическим током, |
I |
Габаритный размеры (Д х Ш х В), мм |
1180х910х1080 |
Вес, кг |
318 |
Размеры в упаковке, Д х Ш х В, мм |
1310х1060x1330 |
Вес в упаковке, кг |
375 |
Комплектация
Наименование |
Кол-во, шт |
Стенд Премьер-М |
1 |

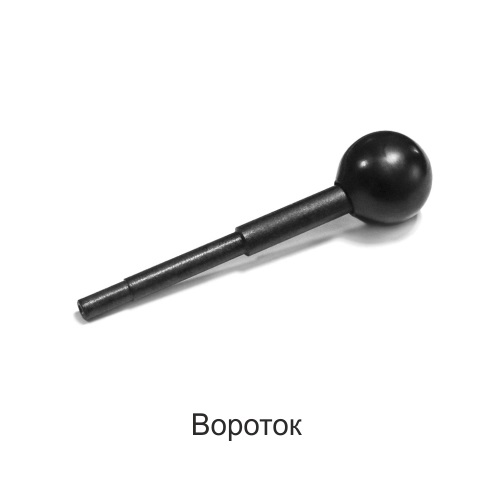

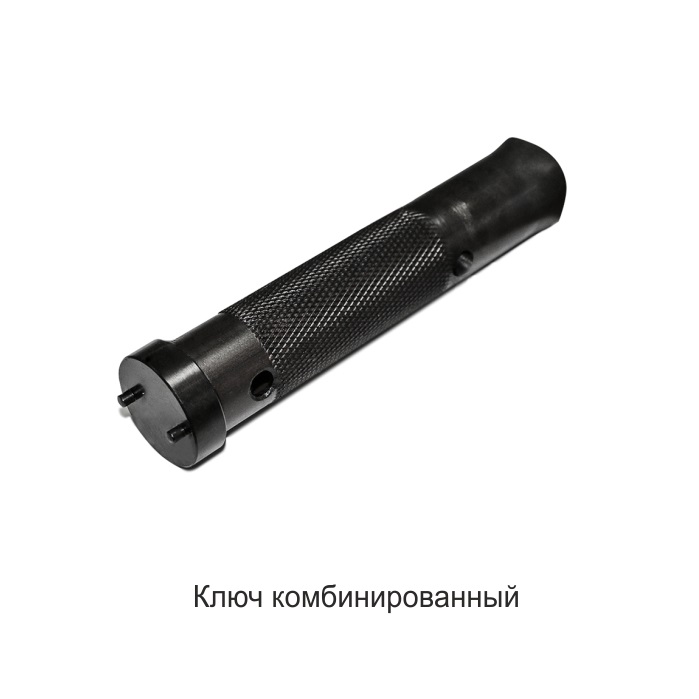

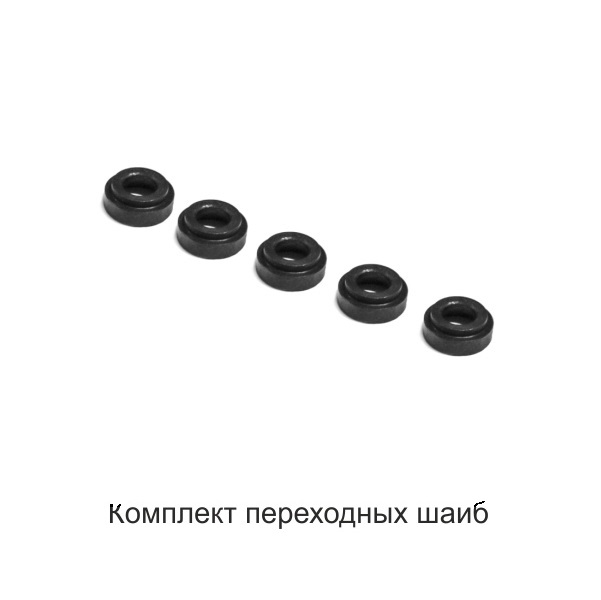

Комплект оснастки |
1 |
Руководство по эксплуатации |
1 |
Транспортная тара |
1 |
