Для генераторов 12 В и 24 В.
Напряжение питания 220 В.

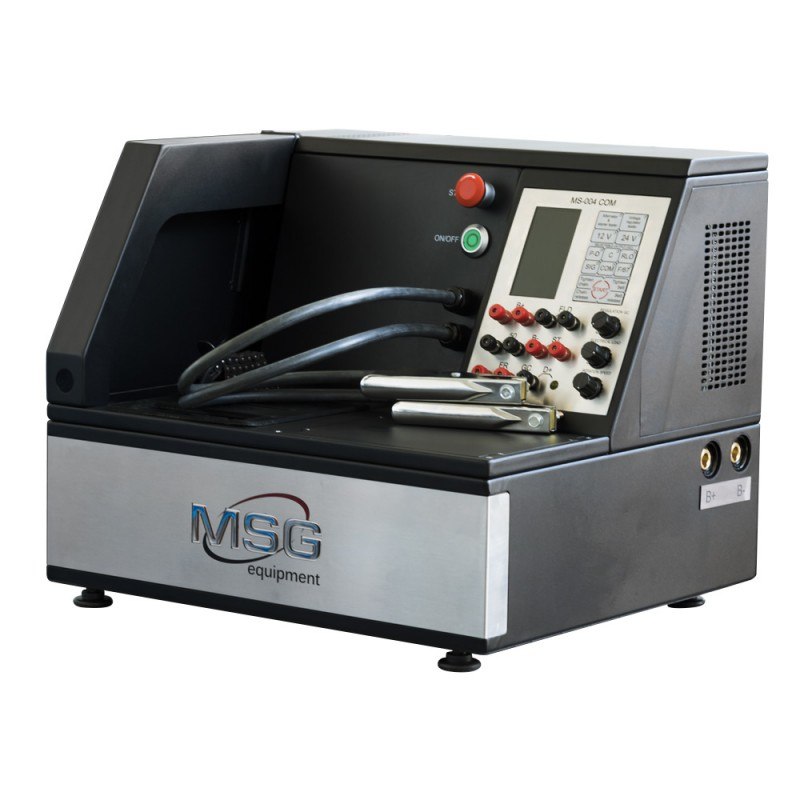

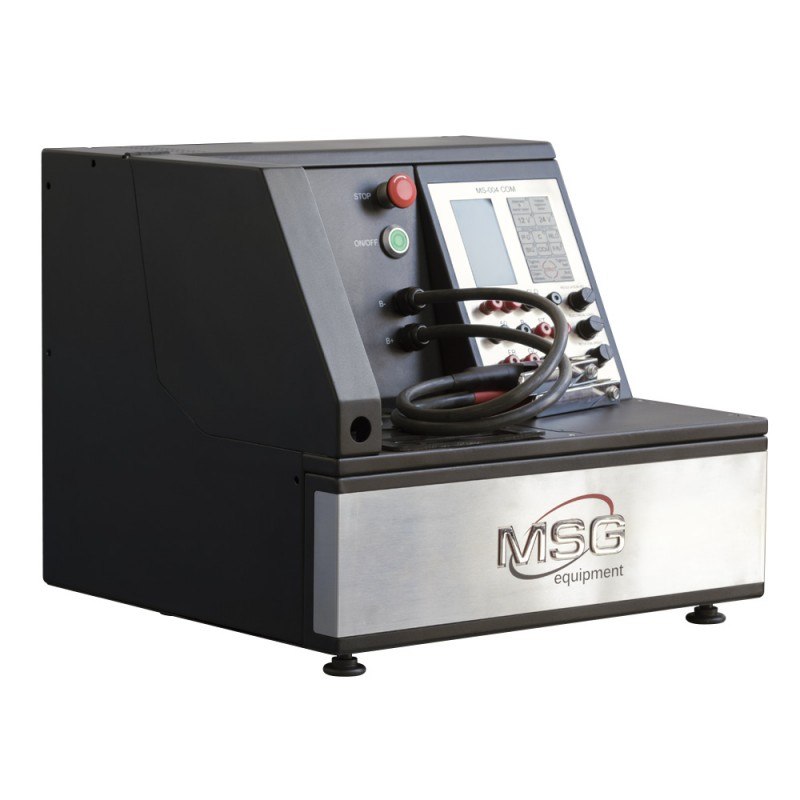

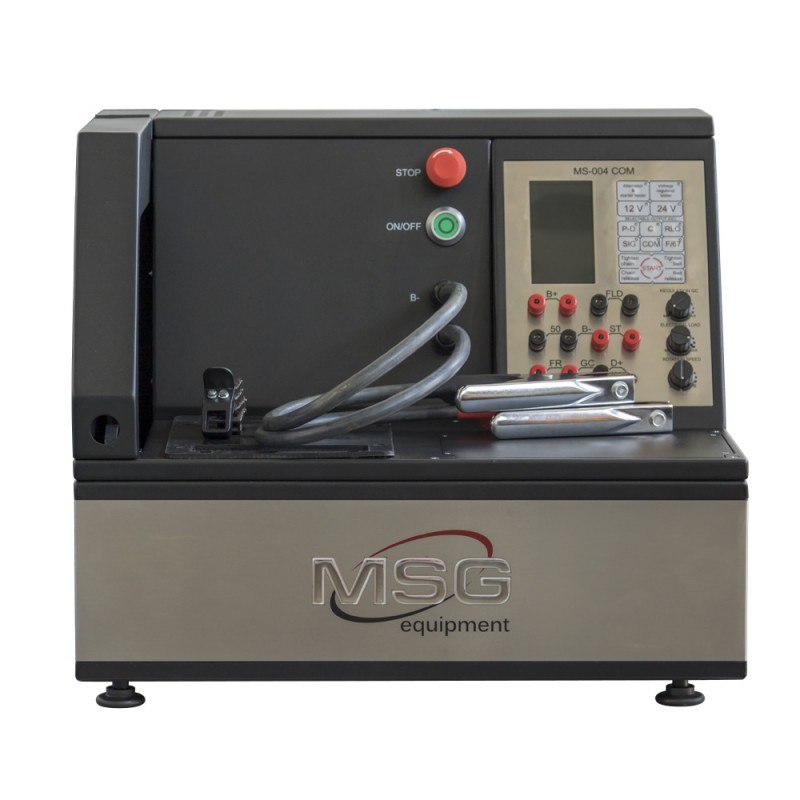

MSG MS004 COM контрольно-испытательный многофункциональный стенд для проверки автомобильных генераторов, стартеров и реле регуляторов. Отличительной особенностью стенда, является его компактность и возможность подключения широкого спектра автомобильных генераторов, стартеров и реле регуляторов. Стенд обладает высокой мощностью и защитой от короткого замыкания, а однофазное электропитание позволяет использовать его даже через бытовую сеть. Благодаря малым габаритам, стенд MSG MS004 COM легко размещается на верстаке.

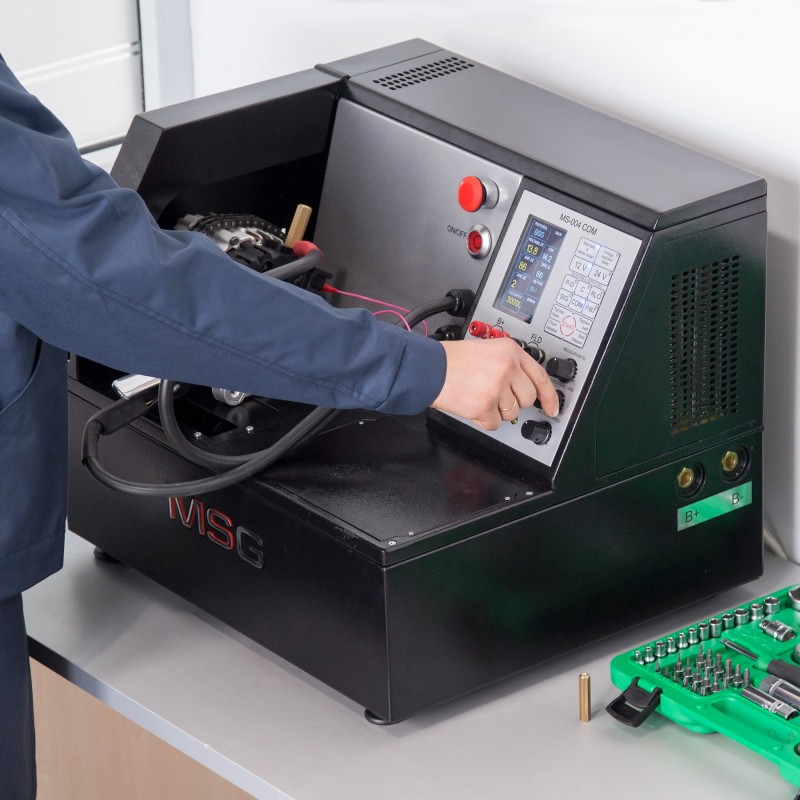

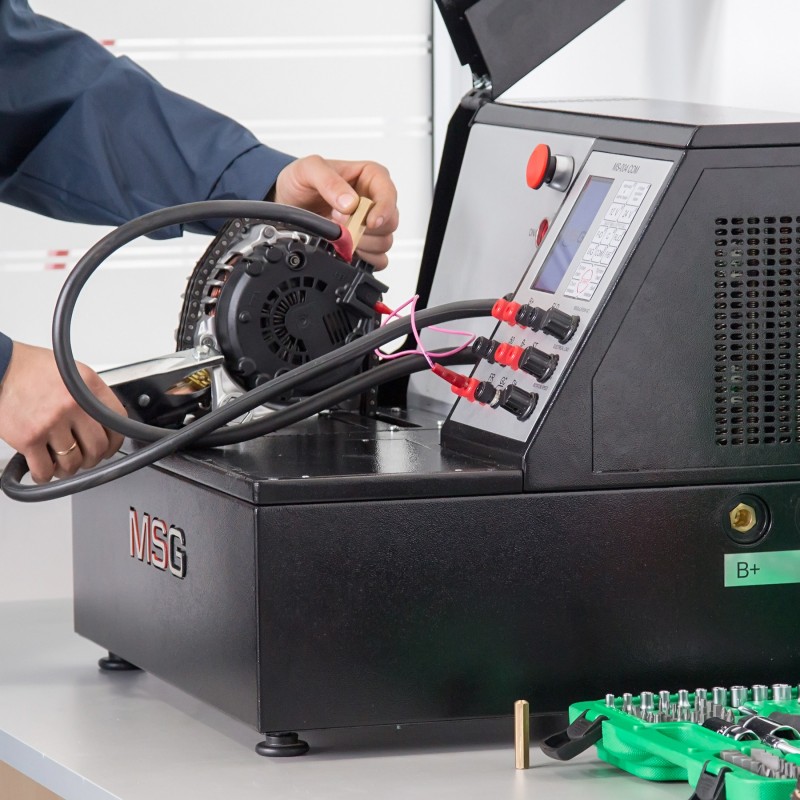

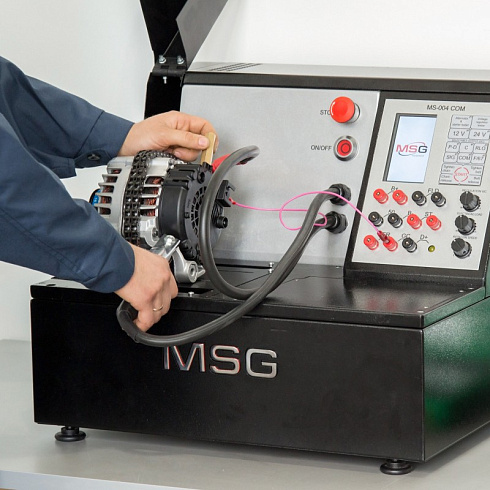

Ремонт автомобильного генератора предполагает проверку его работоспособности при различных степенях нагрузки. Также требуется проверка стартера на холостом ходу, чтобы определить показатель переменного тока. Стенд MSG MS004 COM оснащен портами для подключения генераторов любого производителя и тестером реле регуляторов. Информативная панель управления стенда в сочетании с надежным и удобным креплением агрегата позволяют быстро и правильно производить диагностику.
Технические характеристики
|
Параметр |
Значение |
|
Напряжение питания, В |
230±10% или 110±10% |
|
Тип питающей сети |
Однофазная |
|
Габариты (Ш*Г*В) |
570*490*450 |
|
Вес, кг |
70 |
|
Проверка генераторов |
|
|
Напряжение проверяемых генераторов, В |
12-24 |
|
Мощность привода, кВт |
2,2 |
|
Нагрузка на проверяемый генератор, А |
0-100, 0-50 |
|
Регулировка нагрузки |
Плавно |
|
Обороты привода, об/мин |
0-3000 |
|
Регулировка оборотов привода |
Плавно |
|
Тип передачи (привод/генератор) |
Ременной |
|
Тип ремней |
Клиновой Поликлиновой |
|
Терминалы проверяемых агрегатов |
«COM» («LIN», «BSS»), «P-D», «DFM», «D+», «RLO», «C», «SIG», «F» |
|
Измеряемые параметры |
Напряжение Переменный ток Постоянный ток Обороты привода
Протокол, скорость обмена,
тип регулятора, ошибки (для COM реле-регуляторов)
|
|
Проверка стартеров |
|
|
Напряжение проверяемых стартеров, В |
12-24 |
|
Мощность проверяемых стартеров, кВт |
До 4 |
|
Измеряемые параметры |
Напряжение Переменный ток Постоянный ток |
|
Проверка реле регуляторов |
|
|
Напряжение проверяемых регуляторов, В |
12-24 |
|
Проверяемые параметры реле регулятора |
Напряжение стабилизации
Ток через обмотку ротора
Протокол, скорость обмена, тип регулятора, ошибки (для COM реле-регуляторов)
|
|
Точность вольтметра, В |
0,1 |
|
Точность амперметра, А |
0,1 |
|
Защита от короткого замыкания |
есть |
|
Звуковой сигнал при коротком замыкании |
есть |
|
Терминалы проверяемых регуляторов |
«COM» («LIN», «BSS»), «P-D», «DFM», «D+», «RLO», «C», «SIG»
|
|
Время полной проверки реле регулятора, сек |
от 30 |
