Для генераторов 12 В и 24 В.
Напряжение питания 220 В.

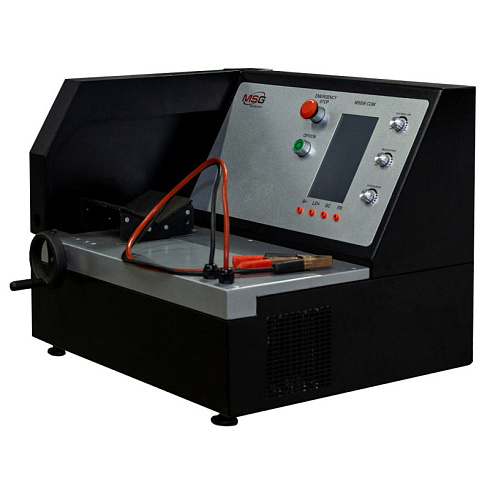

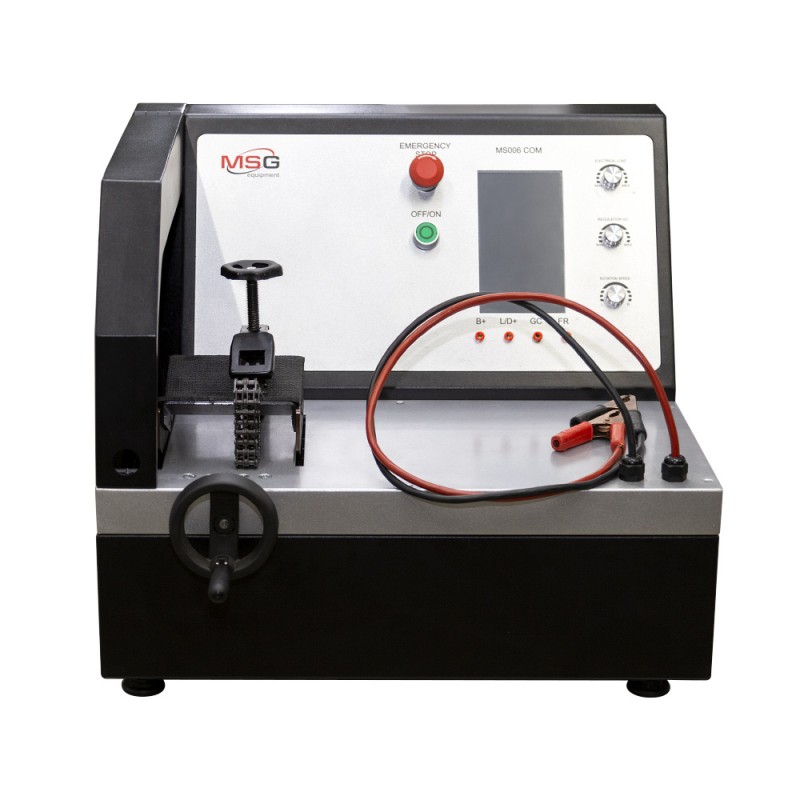

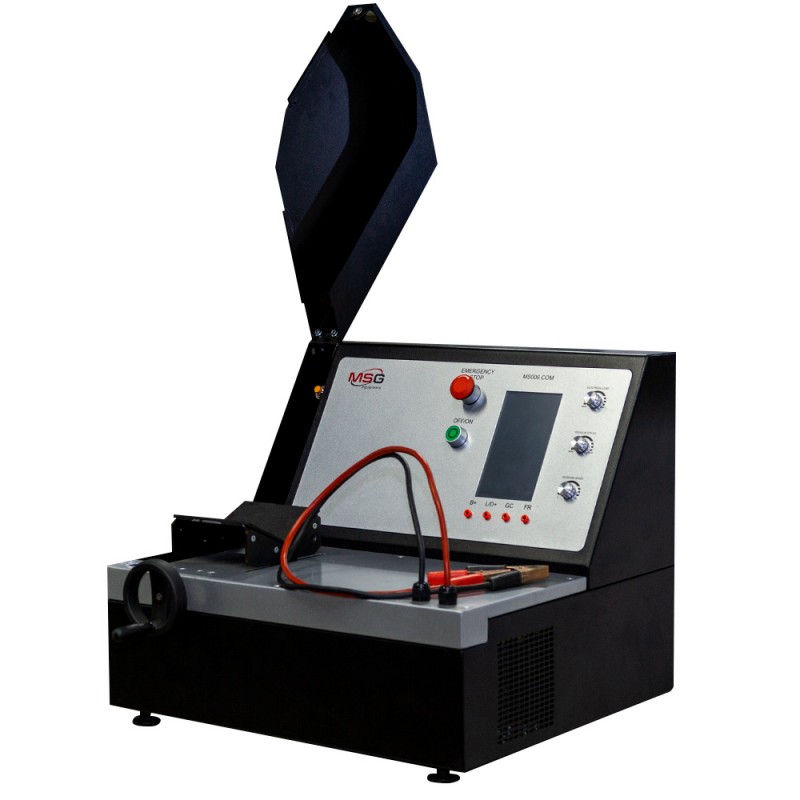

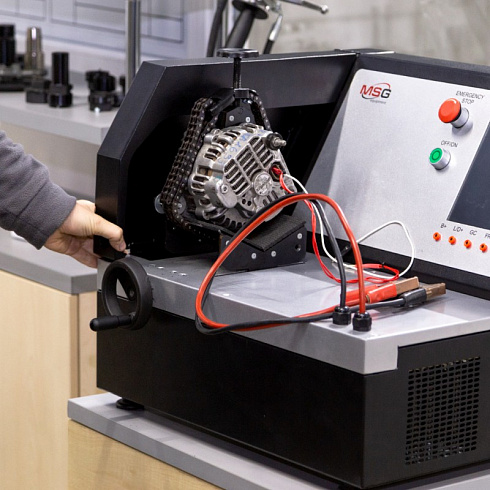

MSG MS006 контрольно-испытательный стенд для диагностики автомобильных 12 и 24-вольтовых генераторов в сборе с регулятором напряжения в режиме холостого хода и под нагрузкой при максимальной скорости вращения 3000 об/мин. Диагностический стенд имеет простую конструкцию и компактные габаритные размеры, что дает возможность размещать его на верстаке. Однофазное электропитание позволяет использовать стенд даже через бытовую сеть.
Ремонт автомобильного генератора предполагает проверку его работоспособности при различных степенях нагрузки. Информативная панель управления стенда в сочетании с надежным и удобным креплением агрегата позволяют быстро и правильно производить диагностику, обеспечив точность измеряемых параметров, а также возможность распечатки результатов проверки агрегатов.
Особенности
Проверка 12-вольтовых автомобильных генераторов в сборе с регулятором напряжения в режиме холостого хода и под нагрузкой при максимальной скорости вращения 3000 об/мин.

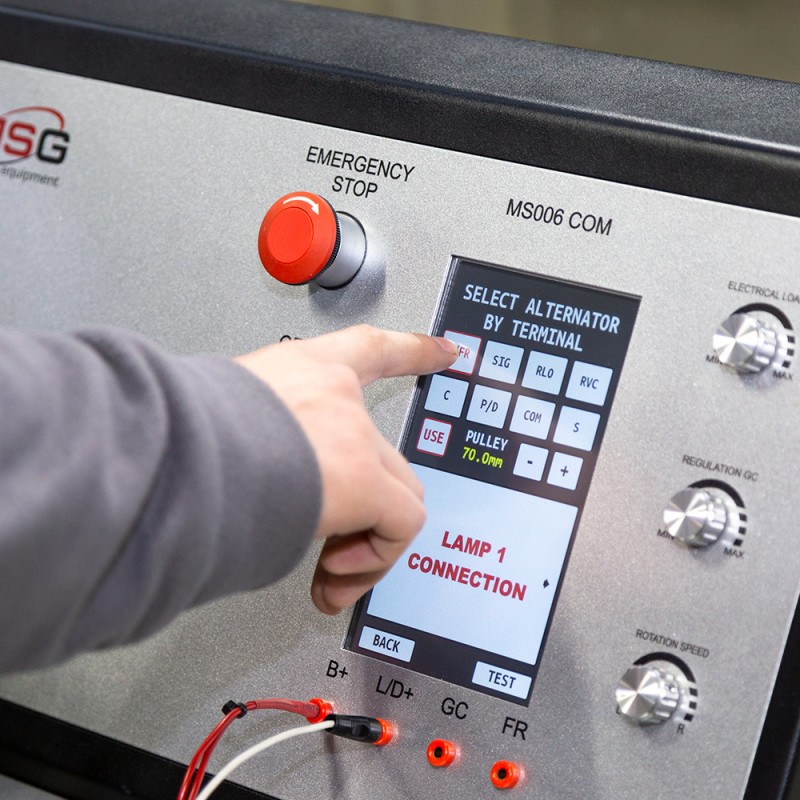

Проверка реле-регуляторов генераторов с терминалами подключения COM, P-D, DFM, D+, RLO, C, SIG, F/67.7
Плавная регулировка оборотов привода и тока нагрузки с максимальным значением 50 А.

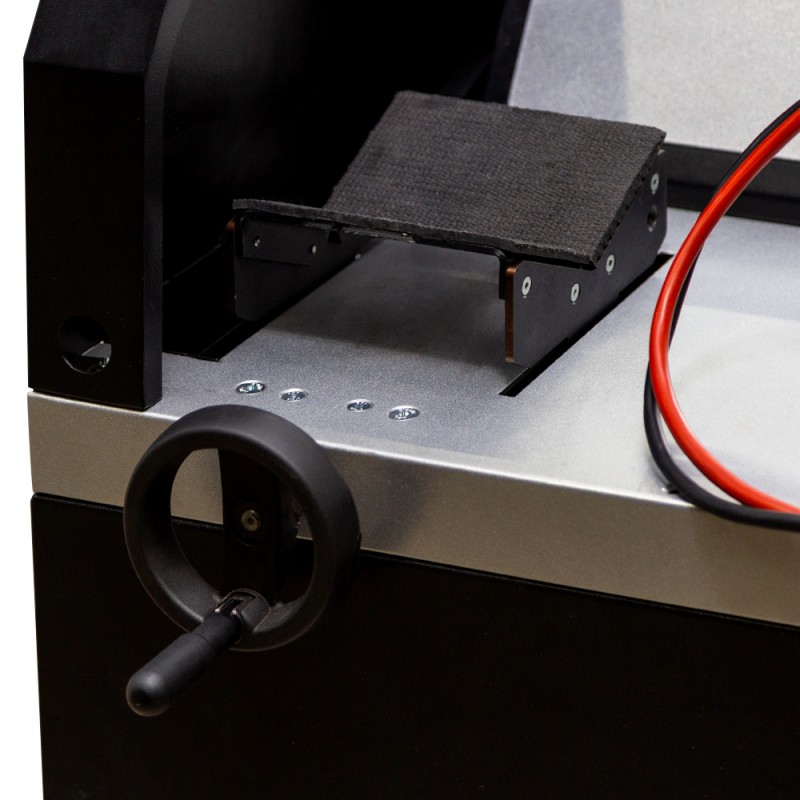

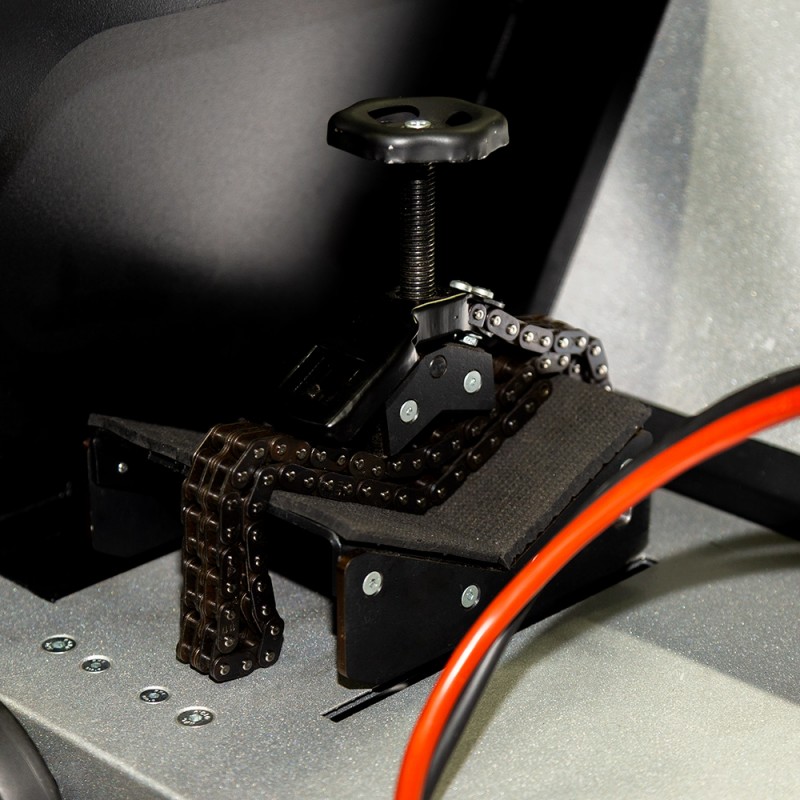

Ручной привод механизма крепления агрегата.

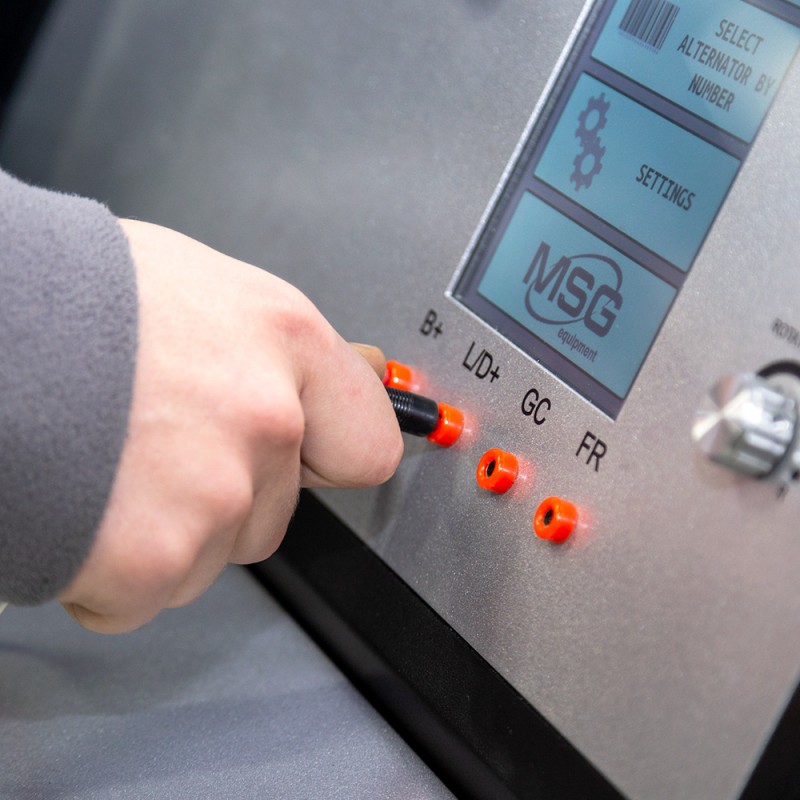

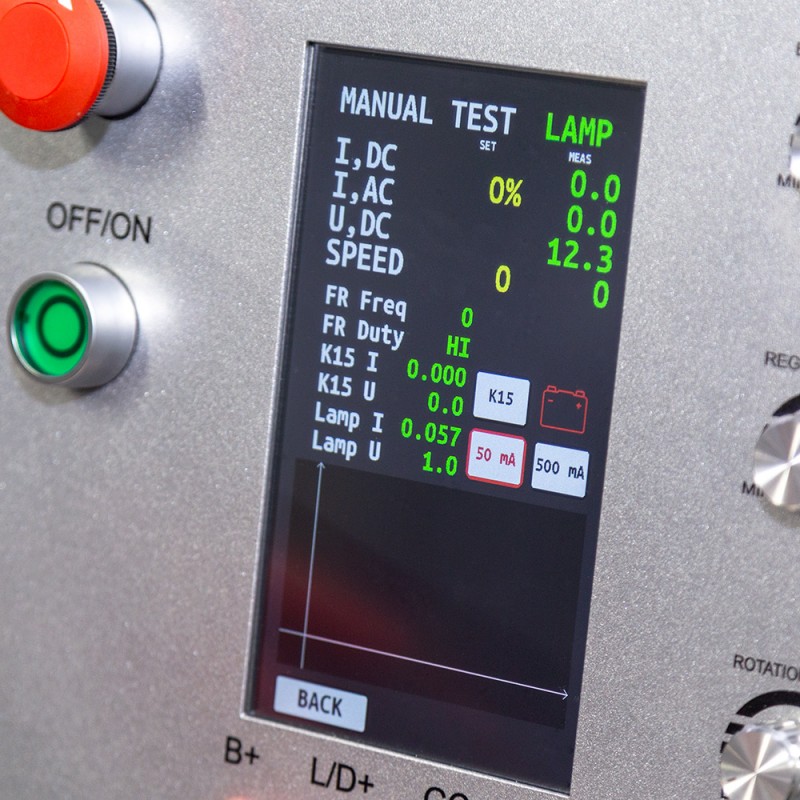

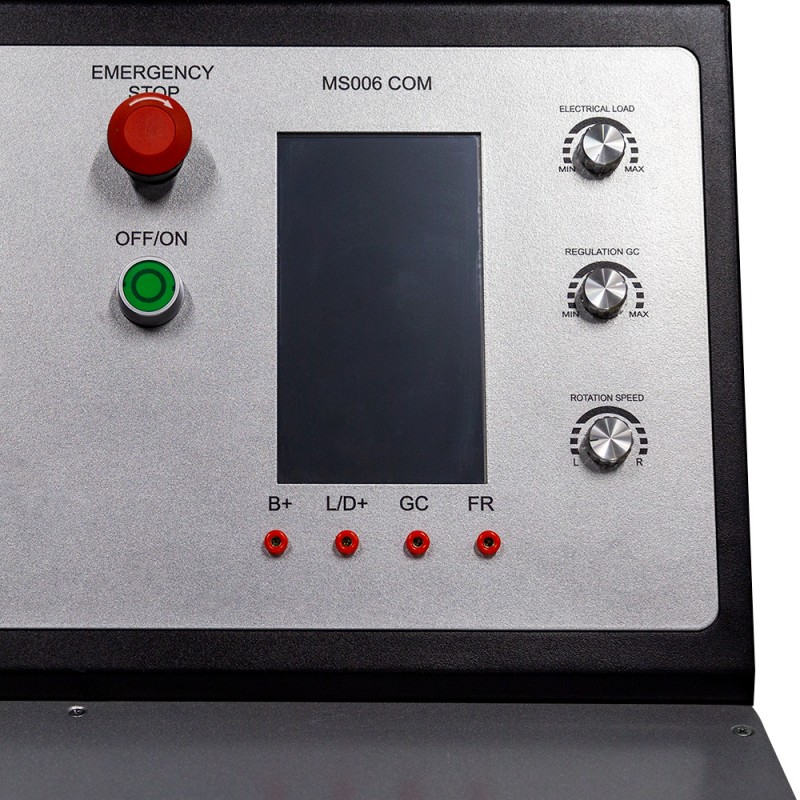

Цветной сенсорный дисплей диагональю 7”.
Возможность распечатки результатов проверки агрегатов.
Технические характеристики
|
Параметр |
Значение |
|
Напряжение проверяемых генераторов, В |
12, 24 |
|
Напряжение питания, В |
230±10% |
|
Мощность привода, кВт |
1.5 |
|
Регулировка нагрузки |
Плавно |
|
Регулировка оборотов привода |
Плавно |
|
Обороты привода, об/мин |
0-3000 |
|
Тип передачи (привод/генератор) |
Ременной |
|
Тип ремней |
Клиновой; поликлиновой |
|
Терминалы подключения генераторов |
«COM» («LIN», «BSS»), «P-D», «DFM», «D+», «RLO», «C», «SIG», «F», «RVC» |
|
Выводимые параметры |
Напряжение; переменный ток; постоянный ток; обороты привода; протокол, скорость обмена, тип регулятора, ошибки (для COM реле-регуляторов) |
|
Габариты (Д×Ш×В), мм |
570×490×450 |
|
Вес, кг |
40 |
