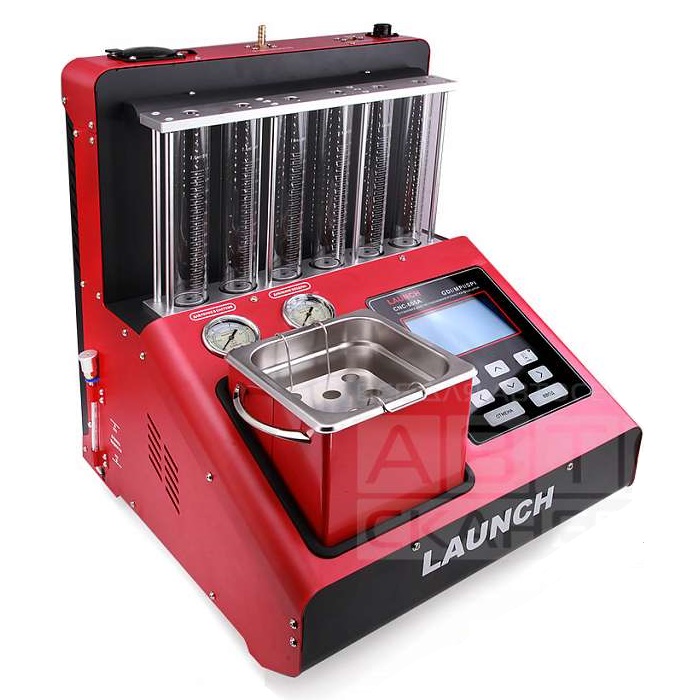

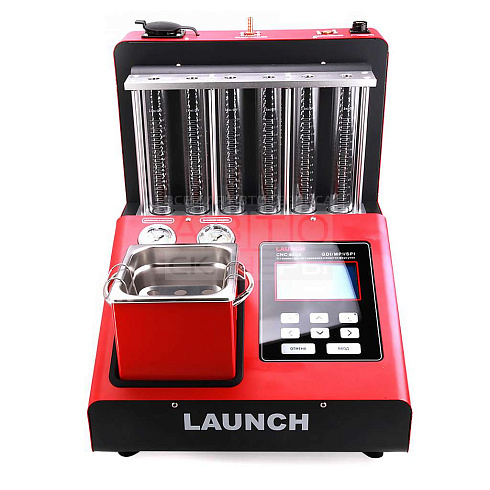

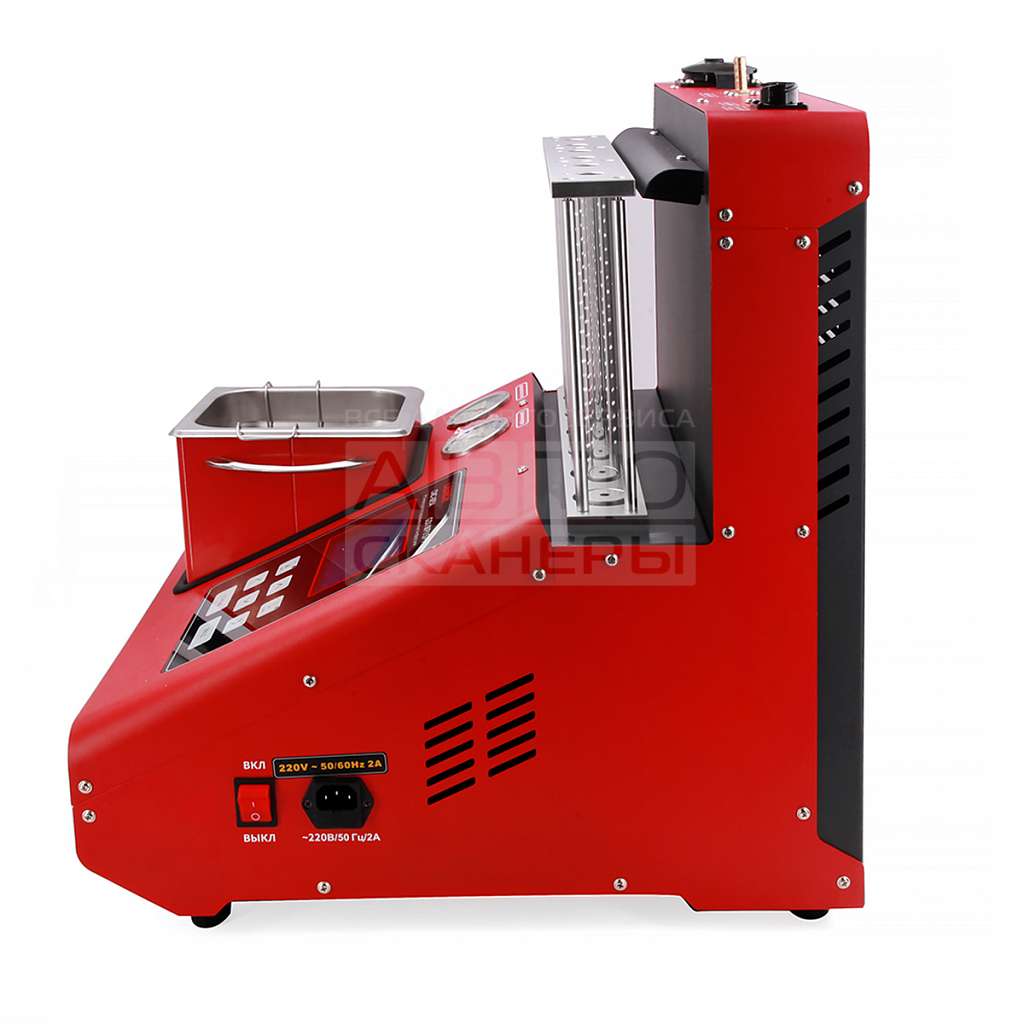

LAUNCH CNC-605A GDI новая модель в линейке стендов для тестирования и ультразвуковой чистки топливных бензиновых форсунок различного типа, в том числе форсунок высокого давления типа GDI и FSI, которая объединила в себе лучшие технические решения от своих предшественников. Стенд позволяет выявлять и устранять практически все неисправности форсунок, связанные с загрязнением и отложениями, а также моделировать работу форсунок на автомобиле, проверять их герметичность и многое другое. Главной особенностью стенда является тестирование форсунок типа GDI, FSI и т.п.
Особенности
Диагностика различных типов бензиновых форсунок: SPI, MPI, GDI, FSI, JTS, CGI, HPi, Ecotec, DISI, TSI, TFSI, IDE.
Возможность обслуживать до 6 форсунок одновременно.
Цветной ЖК-дисплей, сенсорная панель управления.
Панель управления и меню полностью русифицированы.
Моделирование реальных параметров работы двигателя.
Автоматическое управление током, зависит от сопротивления обмотки, не нужно задавать рабочее напряжение форсунки.
Светодиодная подсветка мерных колб.
Автоматический слив тестовой жидкости после каждого цикла.
Адаптеры для тестирования форсунок с верхней подачей топлива в базовом комплекте.
Имитация динамических режимов работы двигателя.
Автоматический сброс давления по завершении работы станции.
Максимальное рабочее давление до 10 бар.
Влагозащитная и бензостойкая панель управления, лишенная механической части.
Ультразвуковая ванна встроена в корпус стенда и имеет съемную конструкцию.

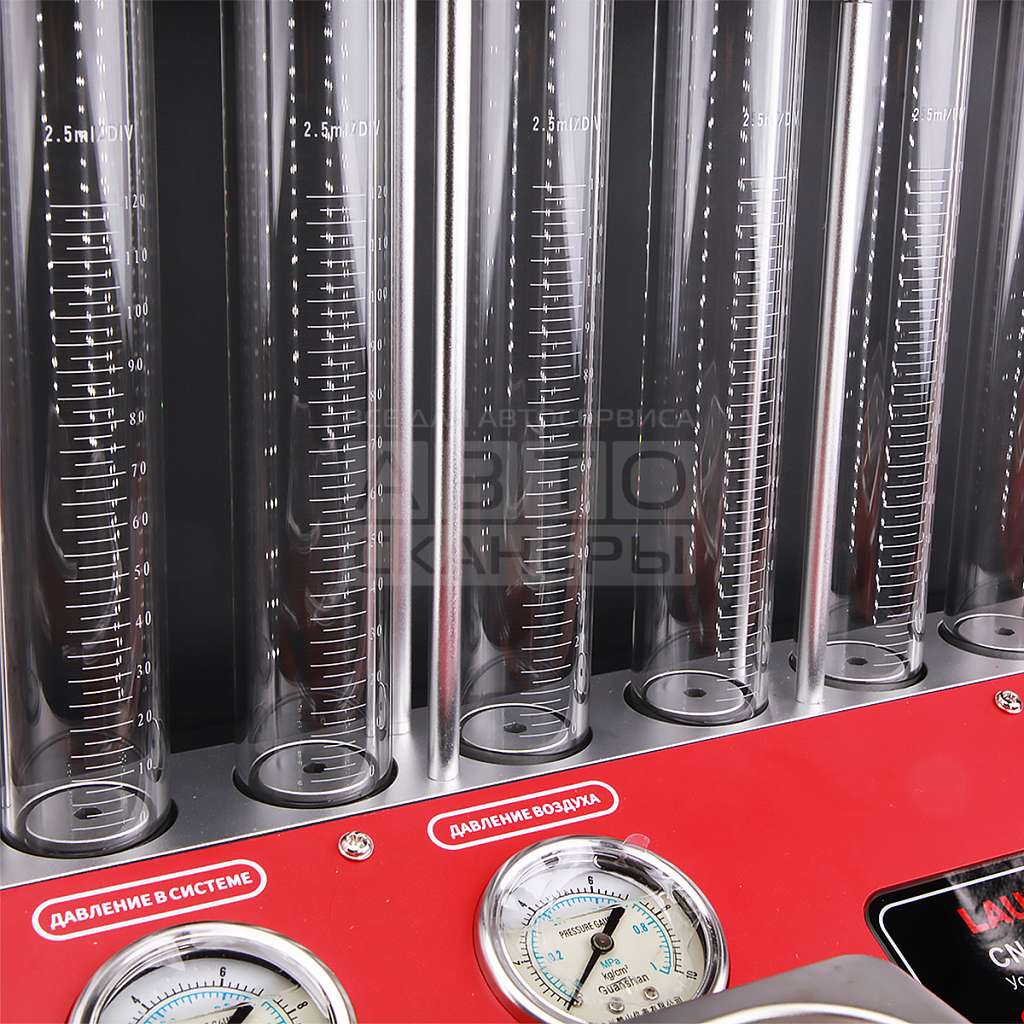

Колбы из ударопрочного стекла.
Функции
Тест на равномерность и проверку формы факела распыла (моделирование работы двигателя).
Тест герметичности (гидроплотности).
Тест производительности.
Автоматический режим тестирования.
Тестирование и очистка дополнительно сжатым воздухом.
Ультразвуковая очистка.
Очистка форсунок без снятия с транспортного средства (при наличии комплекта адаптеров OVA602 - доп. опция).

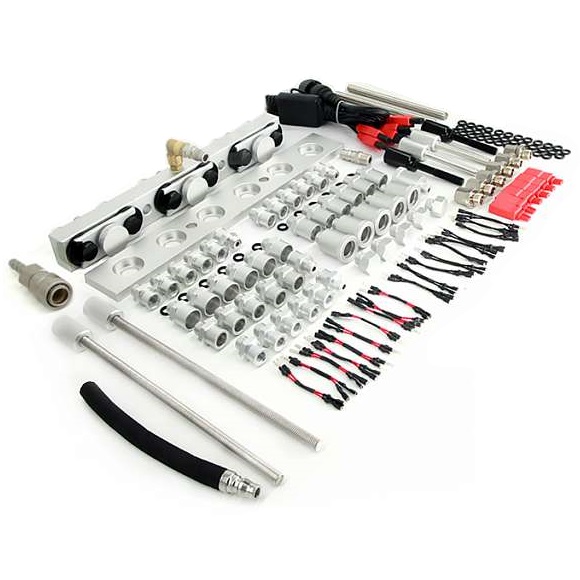

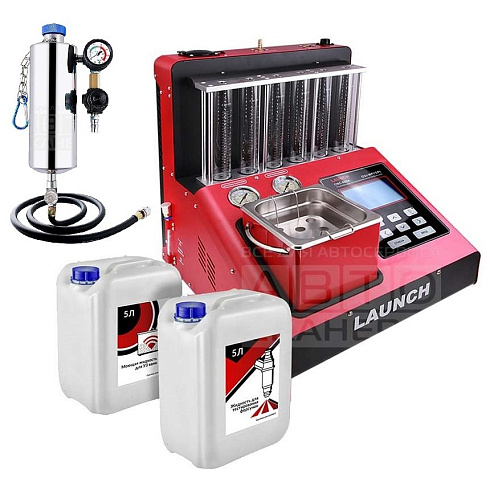

Комплектация
Наименование |
Кол-во |

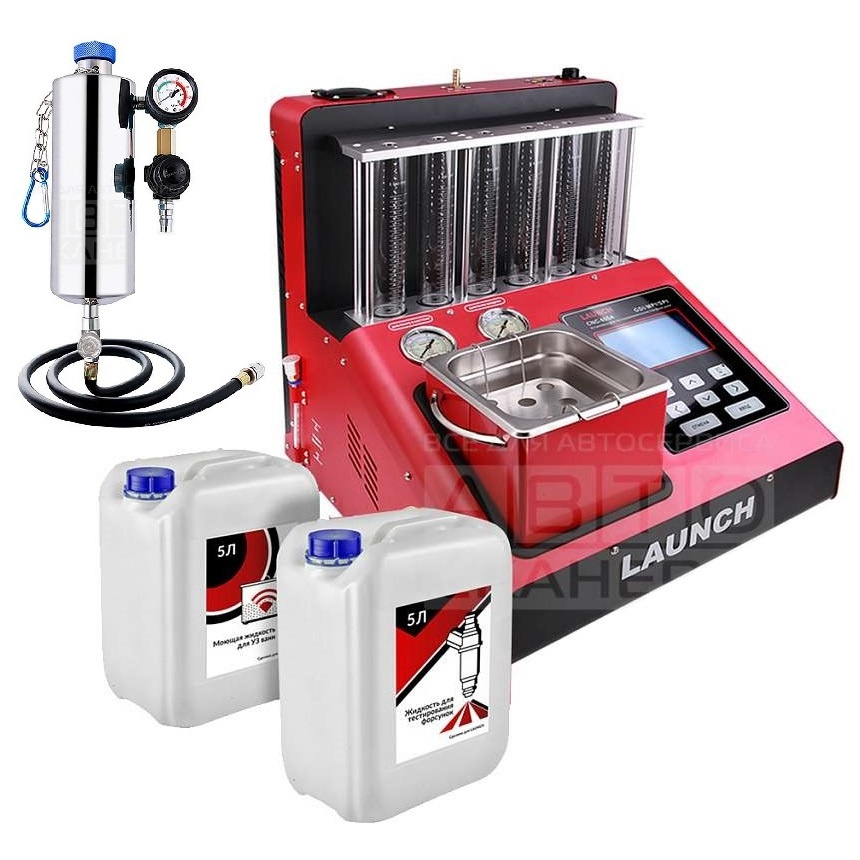

Стенд Launch CNC605A GDI |
1 |
Ультразвуковая ванна, съемная |
1 |
Топливная рампа |
1 |
Импульсный кабель для подключения форсунок |
1 |
Переходник для разъема форсунки тип 1 |
10 |
Переходник для разъема форсунки тип 2 |
10 |
Разъемы для подключения форсунок (тип Buick) |
6 |
Адаптер для форсунок с верхней подачей топлива, D=13,5 мм |
6 |
Адаптер для форсунок с верхней подачей топлива, D=10,5 мм |
6 |
Адаптер для форсунок с верхней подачей топлива, М12х1,5мм |
6 |
Адаптер для форсунок с верхней подачей топлива, М10х1,25мм |
6 |
Адаптер с гайкой для форсунок с верхней подачей топлива, М12х1,5мм |
6 |
Адаптер для форсунок GDI, D=16 мм |
6 |
Адаптер для форсунок GDI, D=17,5 мм |
6 |
Адаптер для обратной промывки форсунок |
6 |
Заглушки для распределителя топлива |
5 |
Шланг подачи жидкости в топливную рампу |
1 |
Шланг для ввода стенда в эксплуатацию и слива жидкости из контура установки |
1 |
Адаптер для подключения подачи воздуха |
1 |
Винтовой пресс 1 для крепления рампы |
2 |
Винтовой пресс 2 для крепления рампы |
2 |
Шпилька регулировочная 160мм |
2 |
Кольца уплотнительные 7,1x2,65мм |
35 |
Кабель питания |
1 |
Кейс для адаптеров |
1 |
Жидкость для УЗ ванны 5 л |
1 |
Жидкость для тестирования 5 л |
1 |
Инструкция |
1 |
Упаковочный лист |
1 |
Дополнительные опции (приобретаются отдельно)

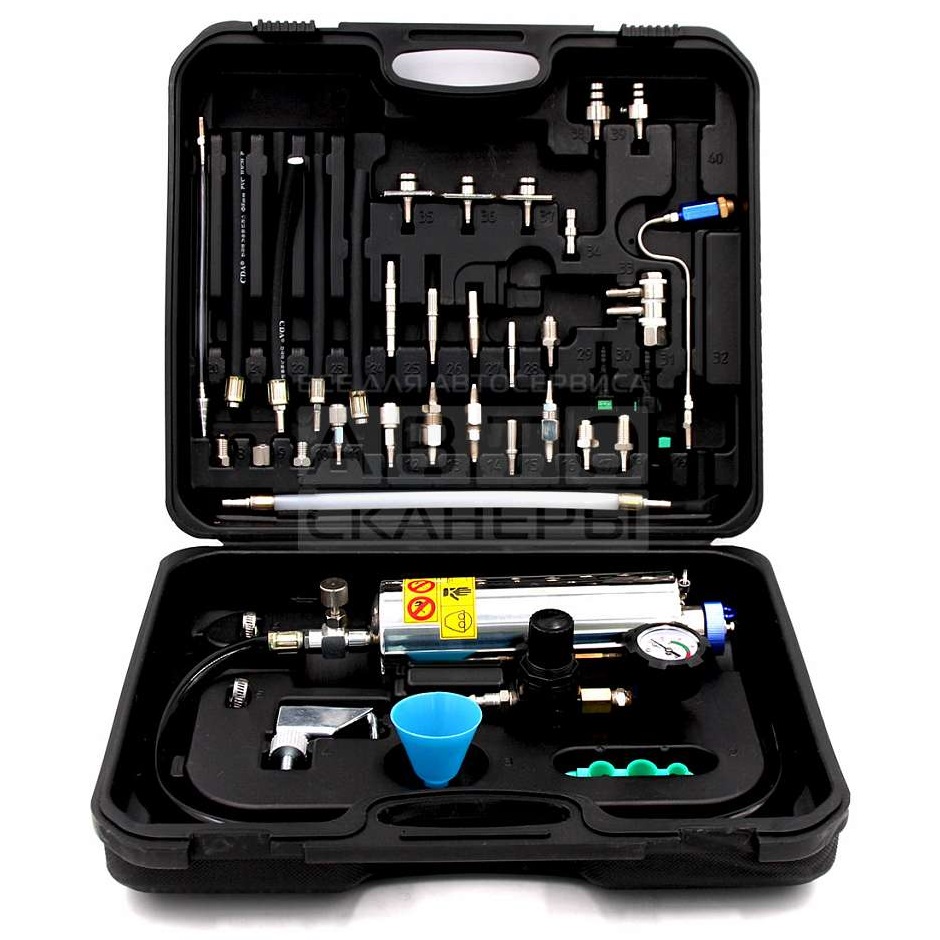

OVA602 набор адаптеров для CNC-602A для промывки форсунок на автомобиле
SFA602 набор адаптеров для CNC-602A для промывки форсунок с боковой подачей топлива
Технические характеристики
Параметр |
Значение |
Количество диагностируемых форсунок |
До 6 одновременно |
Материал колб |
Ударопрочное стекло |
Материал корпуса |
Металл |
Дисплей |
Цветной ЖК |
Язык меню |
Русский |
УЗ ванна |
Быстросъемная ванна |
Питание |
220-230 В, 50/60 Гц, 1.5A max |
Потребляемая мощность |
350 Вт |
Мощность УЗВ |
100 Вт |
Имитация числа оборотов в минуту |
10~9990 об./мин. |
Точность установки числа |
Шаг: 10 об./мин. |
Ширина импульса |
0,5-25 мс, с шагом 0,1 мс |
Временной диапазон |
1-9999 секунд |

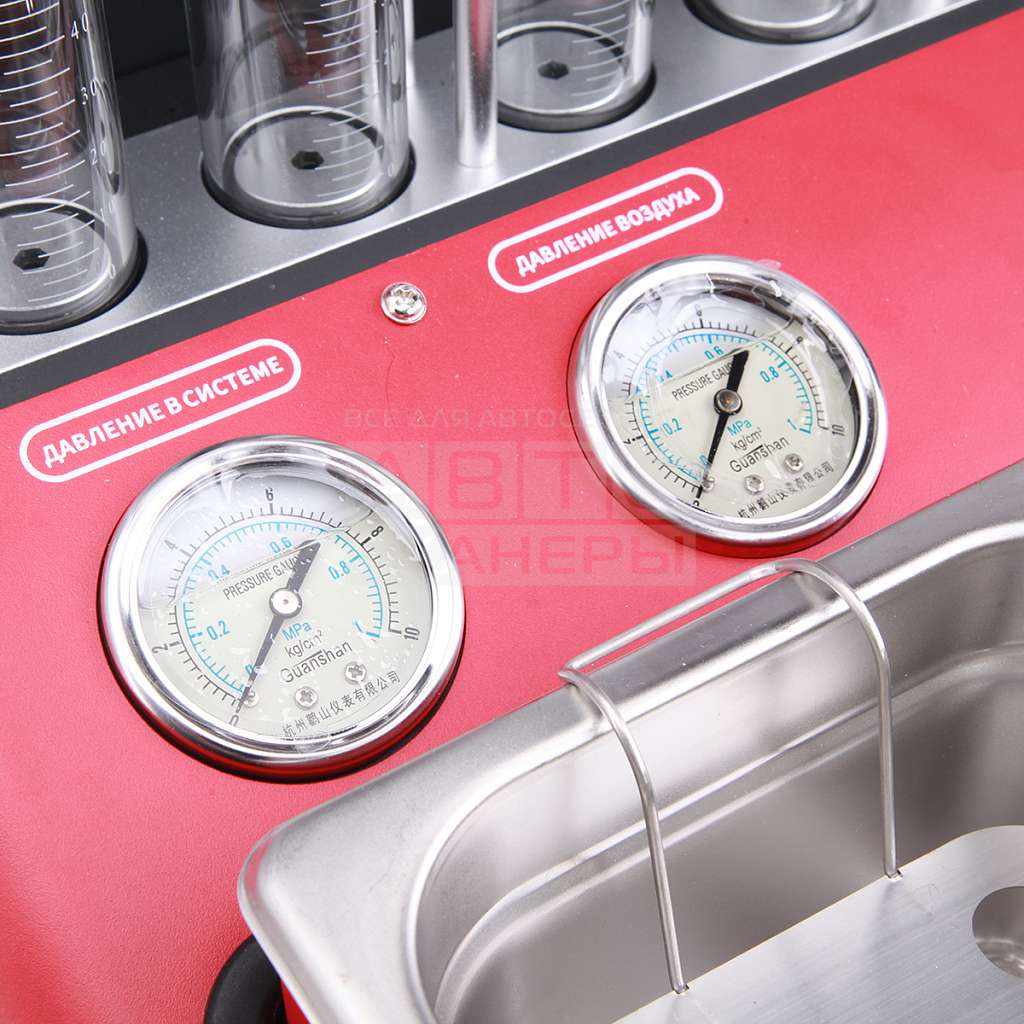

Давление тестирующей жидкости |
0 - 10 Бар |
Давление воздуха |
5 - 8 Бар |
Точность установки давления |
0,2 Бар |

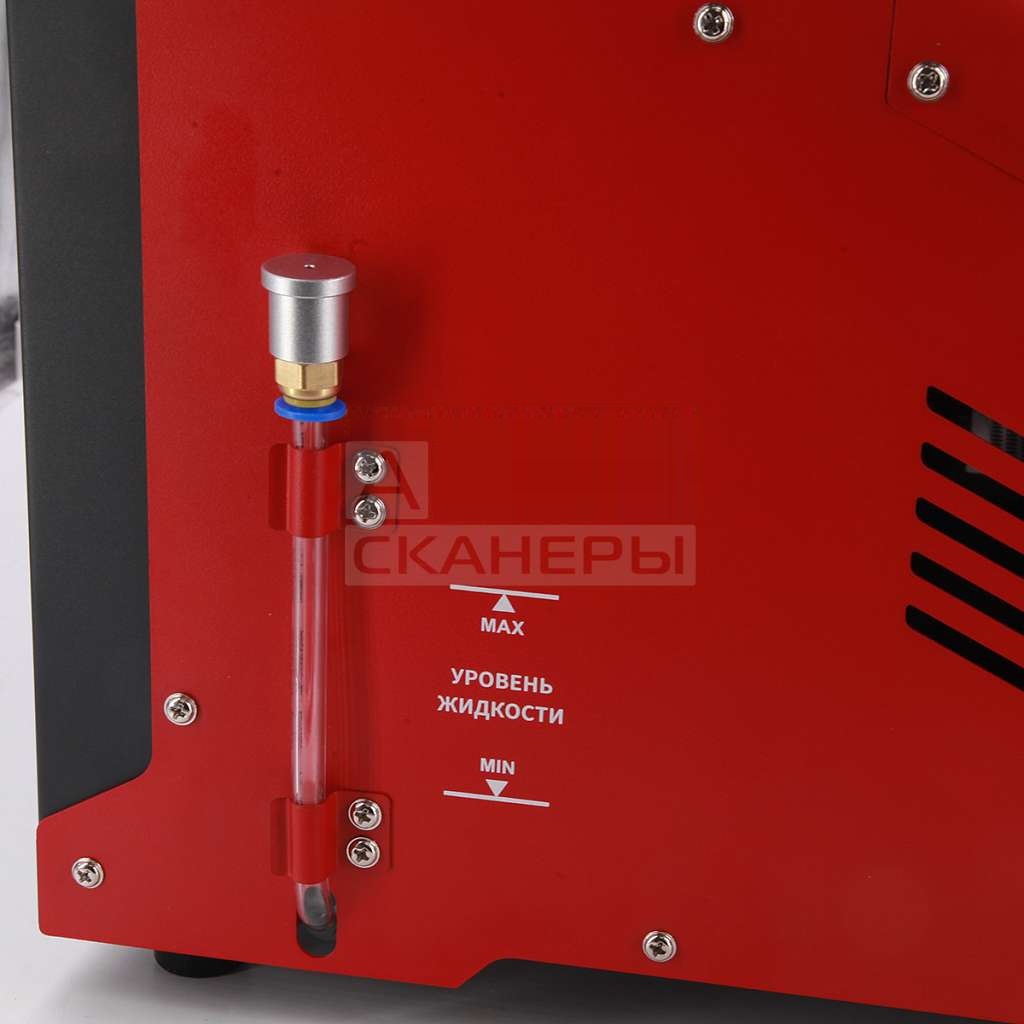

Объем топливного бака |
3 л |
Размеры |
454 x 480 x 575 мм |
Вес |
18,5 кг |
