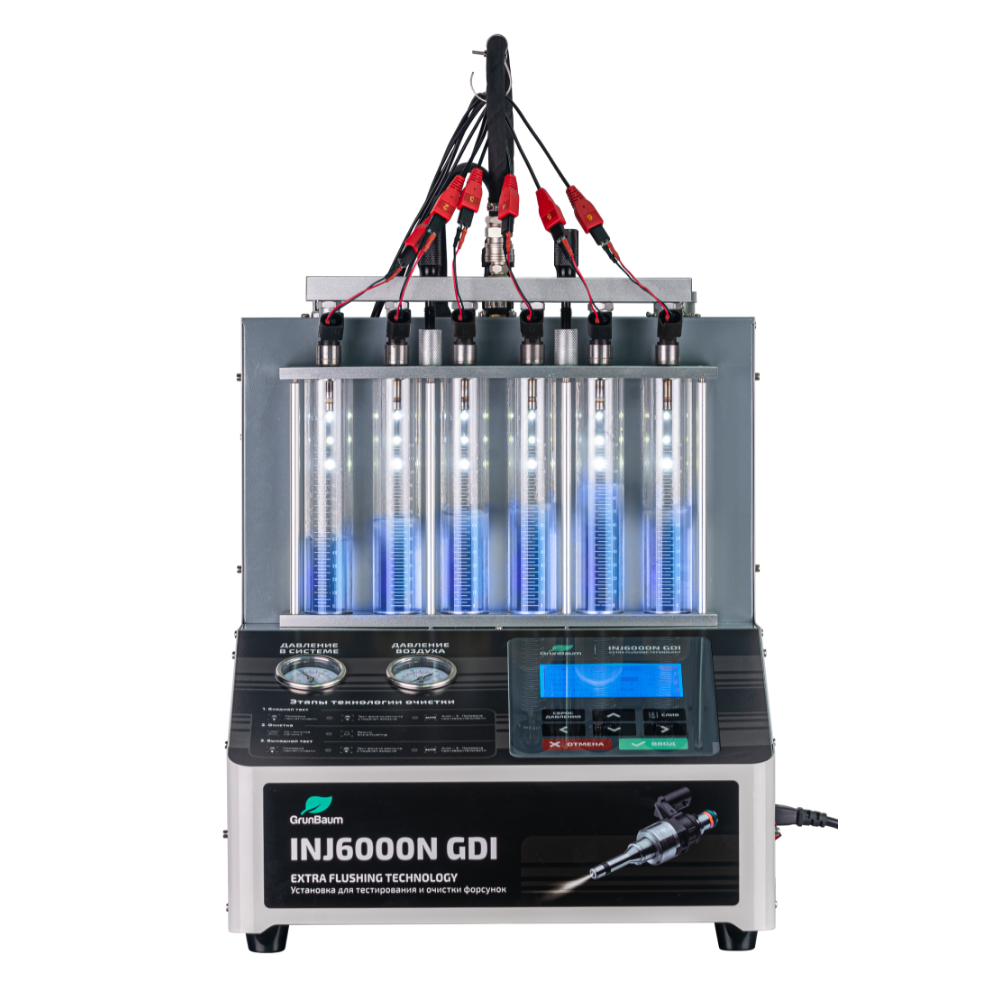

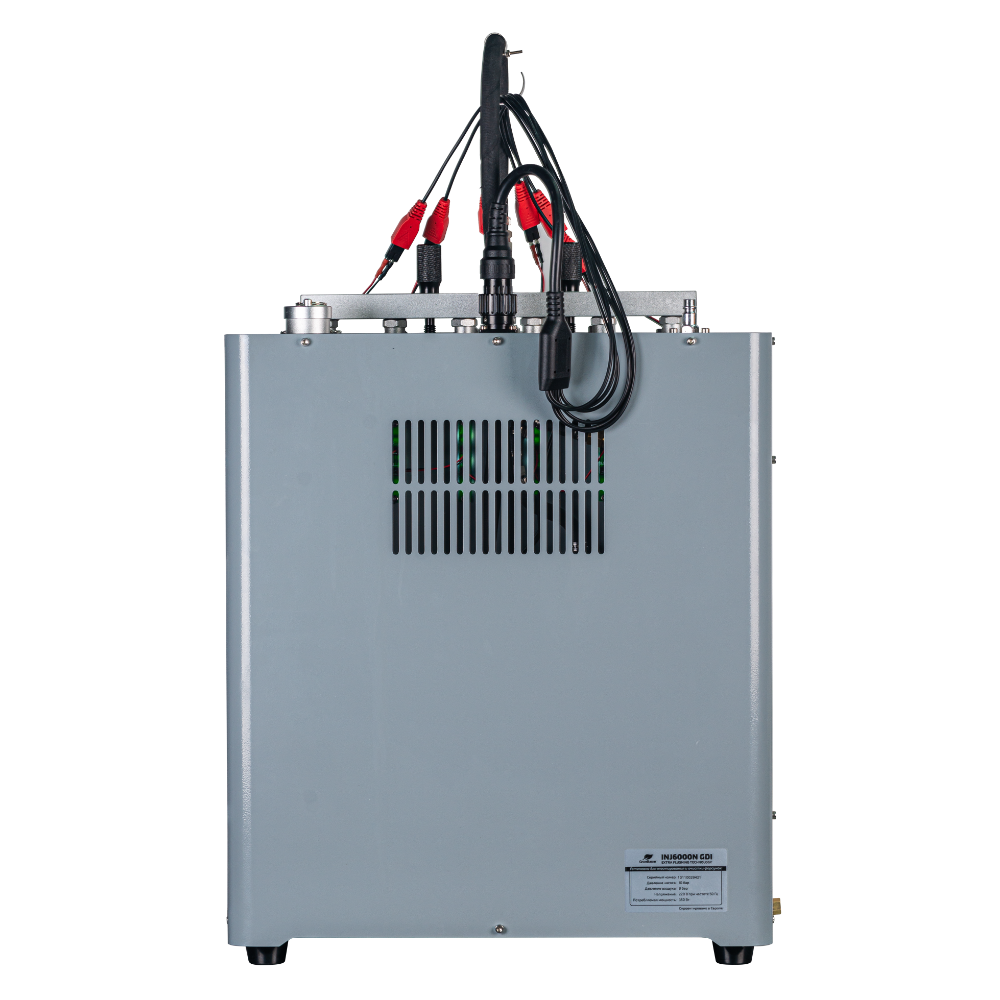

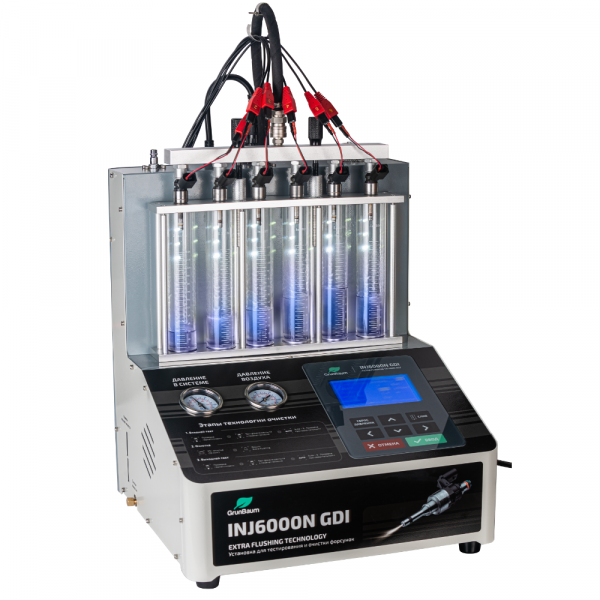

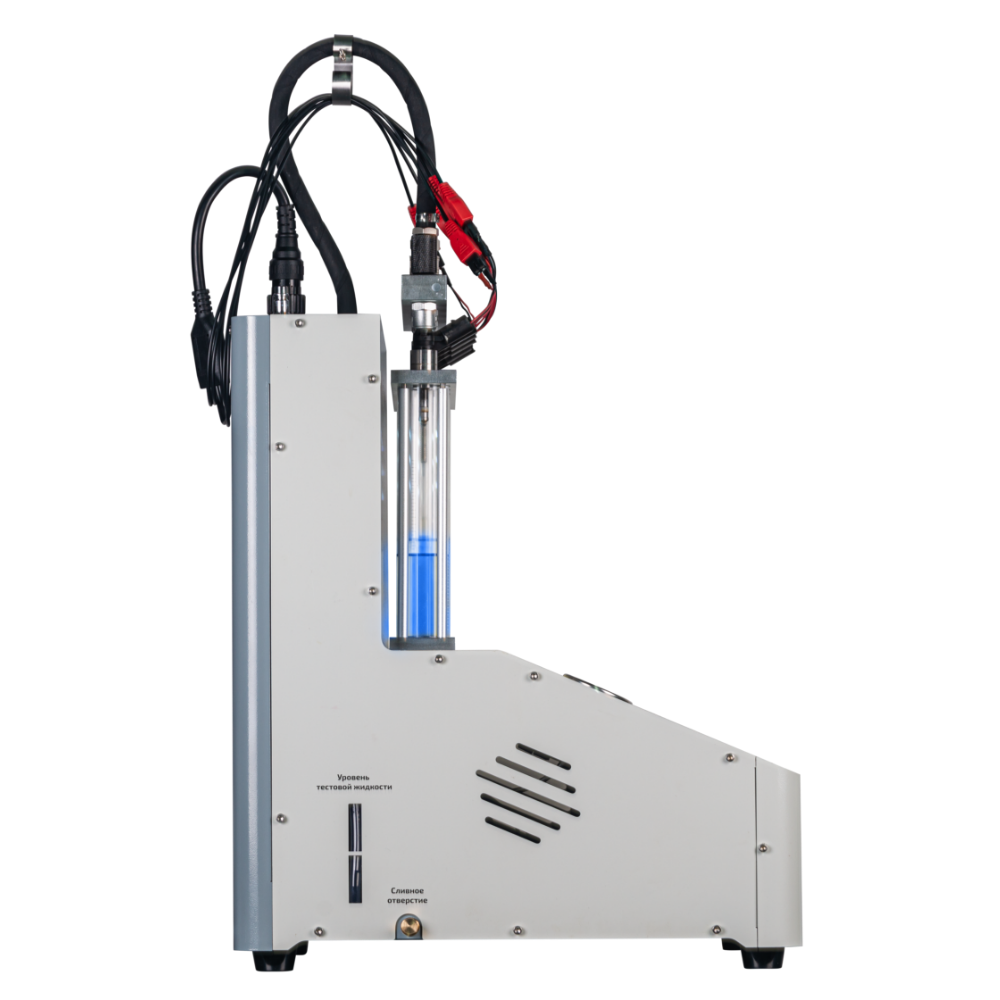

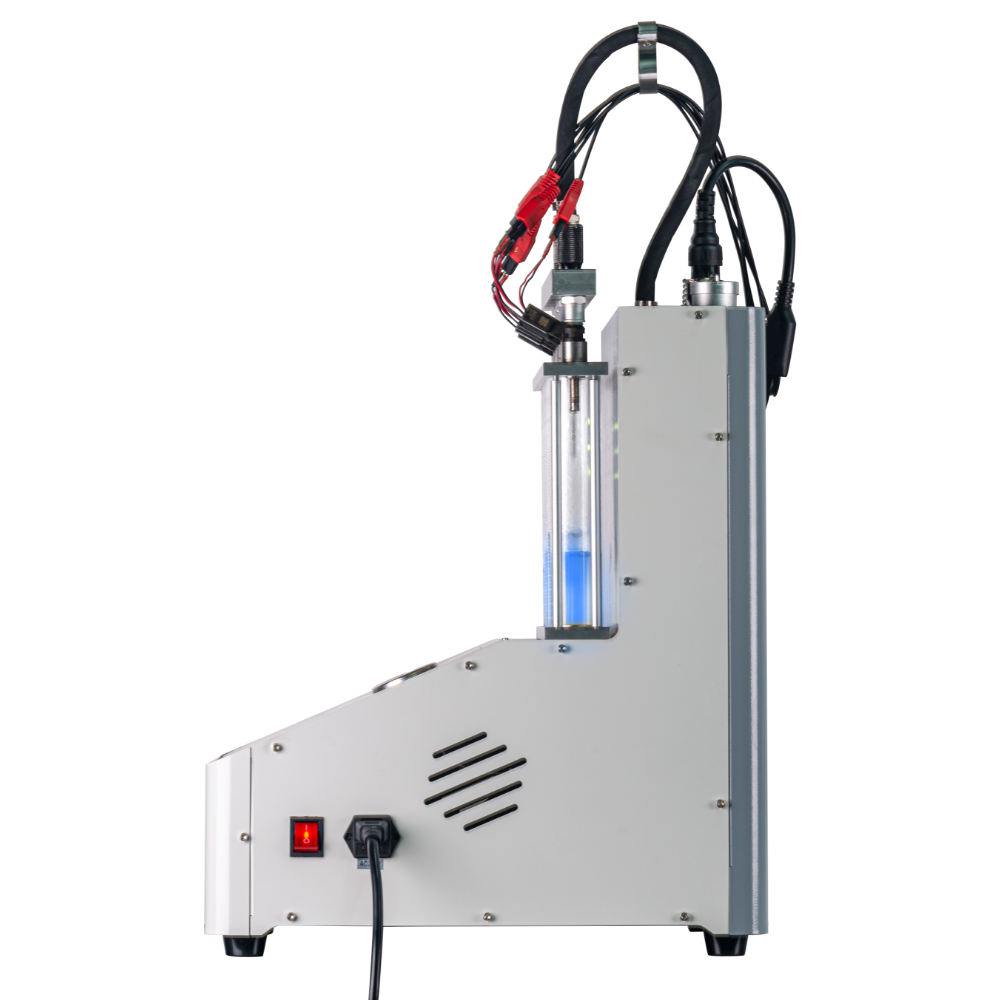

GrunBaum INJ6000N GDI cтенд для тестирования и ультразвуковой чистки топливных бензиновых форсунок различного типа, в том числе форсунок высокого давления типа GDI и FSI. Стенд позволяет выявлять и устранять практически все неисправности форсунок, связанные с загрязнением и отложениями, а также моделировать работу форсунок на автомобиле, проверять их герметичность и многое другое. Главной особенностью стенда является тестирование форсунок типа GDI, FSI и т.п.
Особенности
Диагностика различных типов бензиновых форсунок: SPI, MPI, GDI, CGI, FSI, TSI, TFSI, HPi, IDE, JTS, SCTi, SIDI, DISI, D4.
Возможность обслуживать до 6 форсунок одновременно.

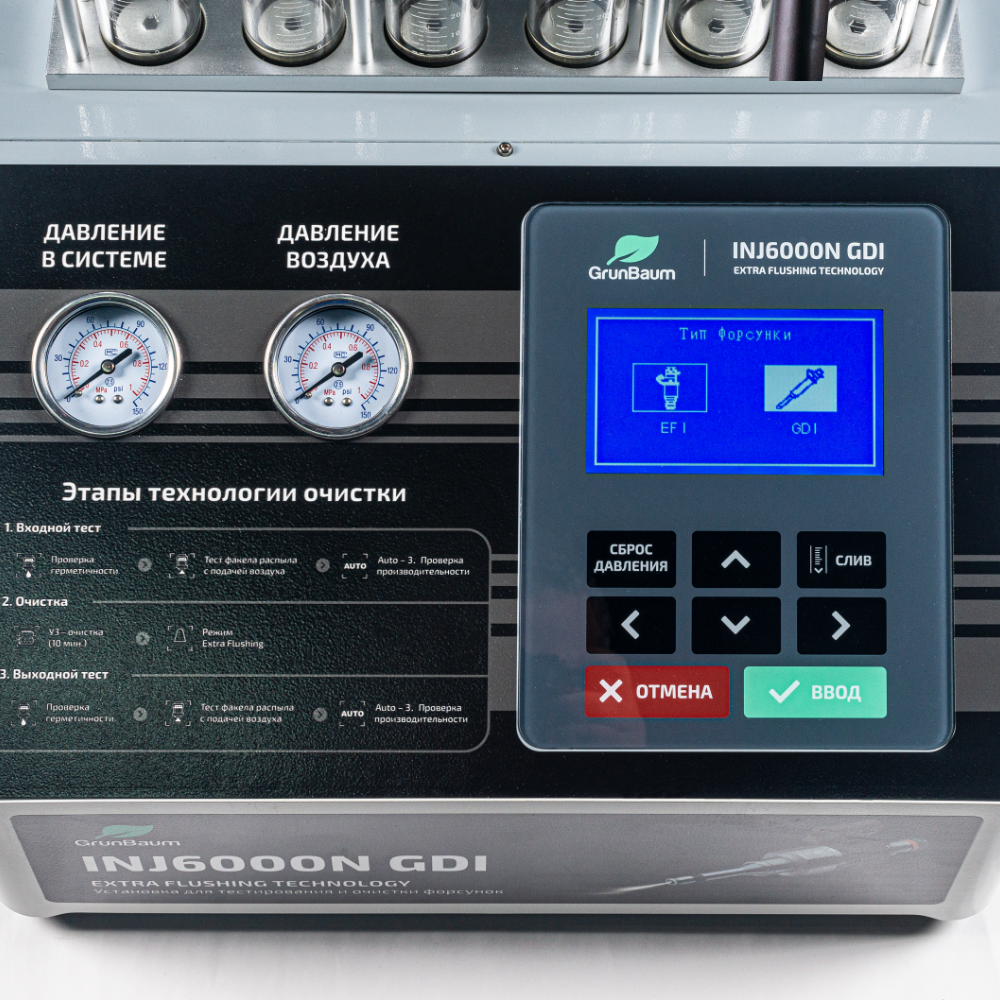

Цветной ЖК-дисплей, сенсорная панель управления.
Панель управления и меню полностью русифицированы.
Моделирование реальных параметров работы двигателя.
Светодиодная подсветка мерных колб.
Автоматический слив тестовой жидкости после каждого цикла.
Адаптеры для тестирования форсунок с верхней подачей топлива в базовом комплекте.
Имитация динамических режимов работы двигателя.
Функция сброса давления по завершении работы станции.
Максимальное рабочее давление до 10 бар.
Влагозащитная и бензостойкая панель управления.
Ультразвуковая ванна с таймером.
Колбы из ударопрочного стекла.
Функции
Тестирование форсунок на статическую и динамическую производительность.
Тестирование герметичности форсунок на гидроплотность.
Тестирование формы факела распыла с функцией AIR.
Тестирование форсунок на пневмоплотность (доп. опция INJ6100 AIRTEST).
Очистка форсунок от смолистых отложений по технологии EXTRA FLUSHING.
Очистка форсунок от карбоновых твердых отложений в УЗ ванне.
Комплектация
Наименование |
Кол-во |
Стенд GRUNBAUM INJ6000N GDI |
1 |

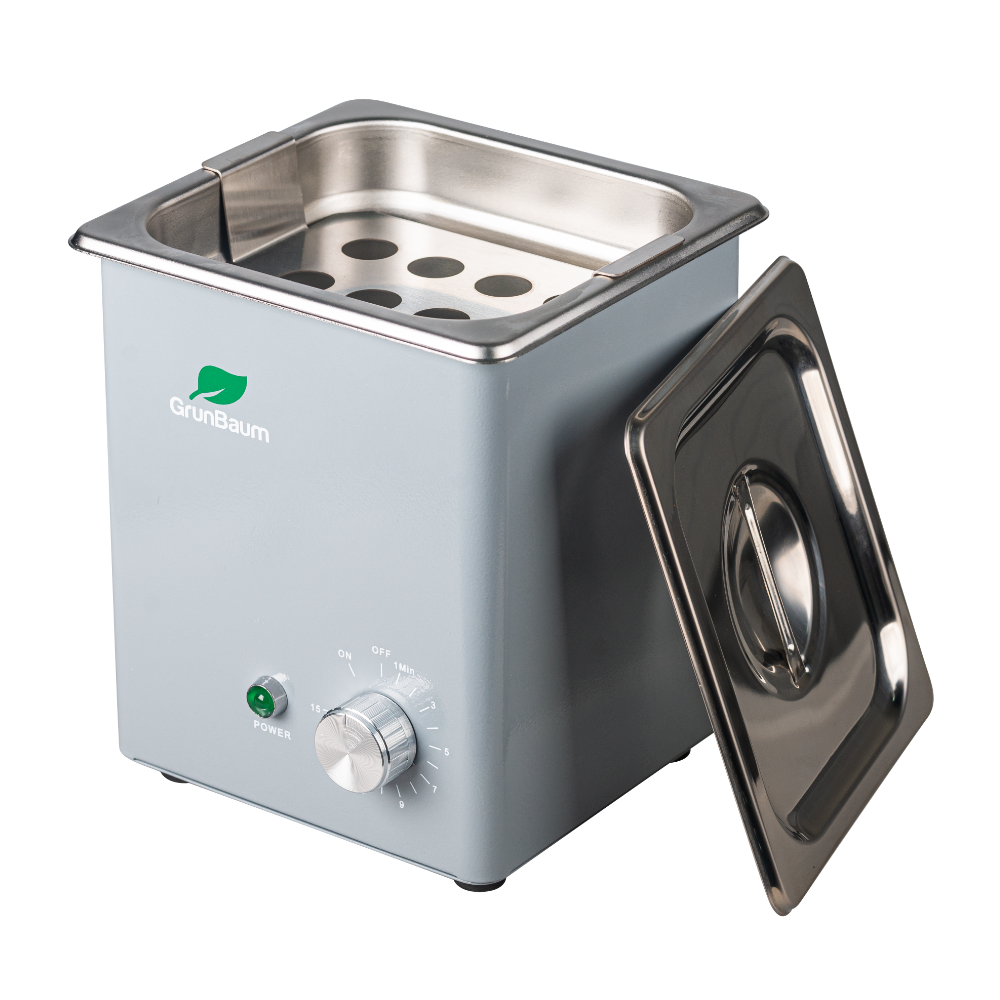

Ультразвуковая ванна |
1 |
Распределитель топлива |
1 |

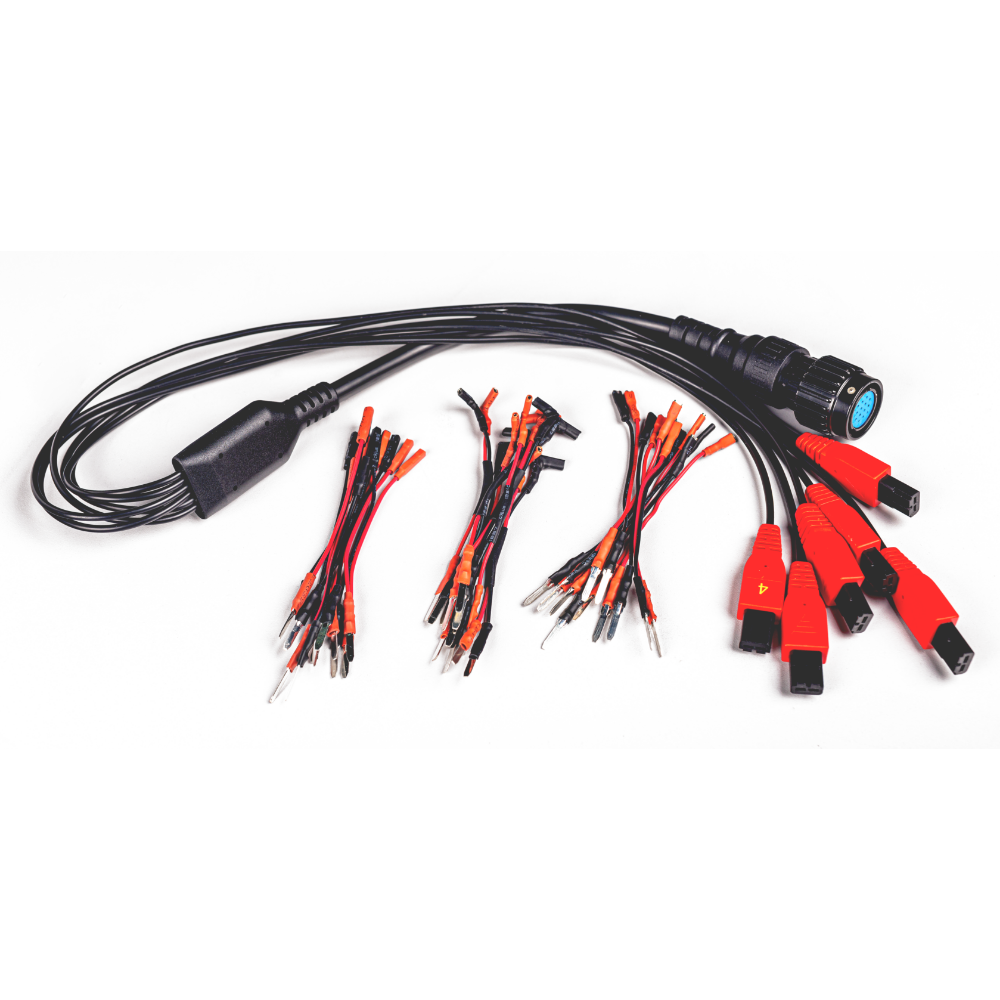

Импульсный кабель |
1 |
Комплект №1 для подключения форсунок |
6 |
Комплект №2 для подключения форсунок |
6 |
Комплект №3 для подключения форсунок |
6 |

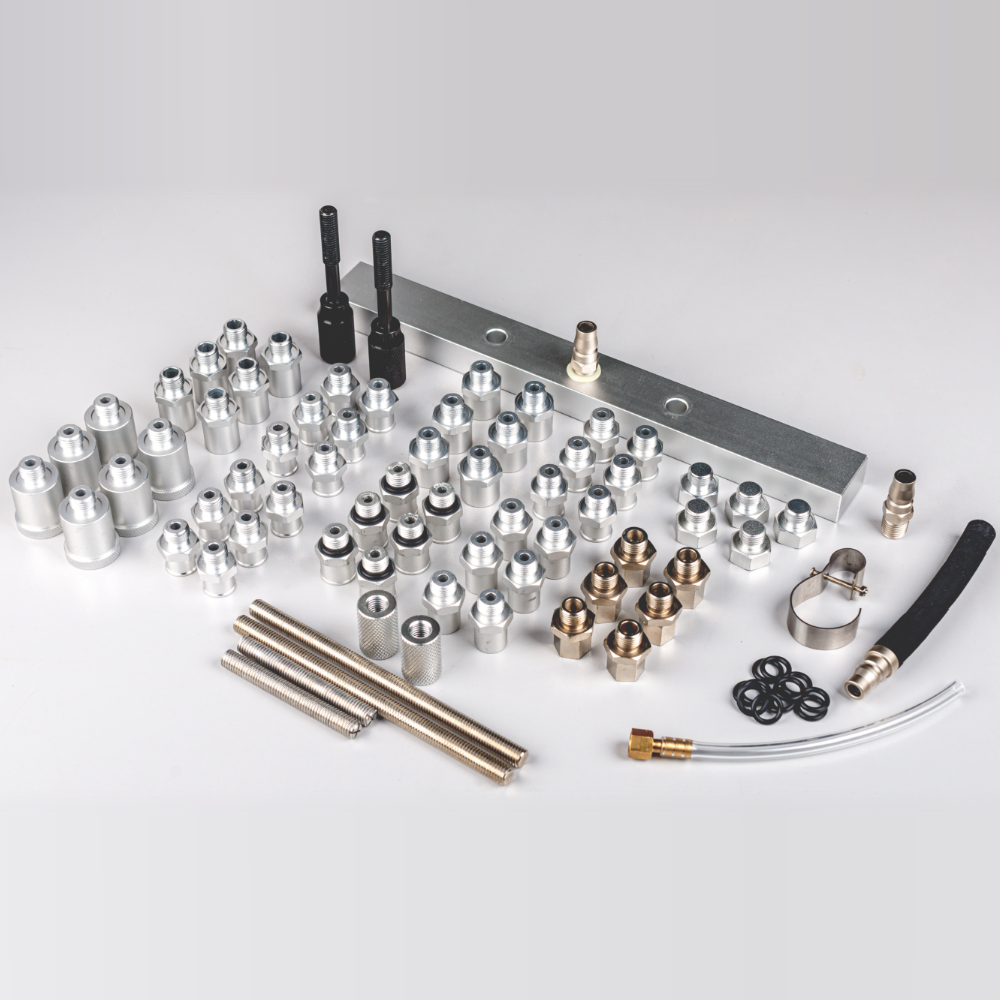

Адаптер для форсунок с верхней подачей топлива, D=12,6 мм |
6 |
Адаптер универсальный для форсунок GDI |
6 |
Адаптер для форсунок GDI, D=16 мм |
6 |
Адаптер для форсунок GDI, D=17,5 мм |
6 |
Адаптер для форсунок с верхней подачей топлива, D=10,5 мм |
6 |
Адаптер для форсунок с верхней подачей топлива, D=13,6 мм |
6 |
Адаптер для форсунок с верхней подачей топлива, мелкая резьба M10х1.0 мм |
6 |
Адаптер для обратной промывки форсунок |
6 |
Адаптер с крупной резьбой для форсунки с верхней подачей топлива М12 1,5 |
6 |
Шланг для слива отработанной жидкости |
1 |
Шланг для ввода стенда в эксплуатацию |
1 |
Адаптер для подключения подачи воздуха |
1 |
Шпилька регулировочная 160мм |
2 |
Кронштейн фиксации импульсного кабеля |
1 |
Кольца уплотнительные 9,7x2,65мм |
20 |
Гайка рифленая |
2 |
Шпилька регулировочная 80мм |
2 |
Заглушки для распределителя топлива |
5 |
Винт прижимной |
2 |
Воронка |
1 |
Кабель питания |
2 |
Кейс для адаптеров |
1 |
Инструкция - 1 шт. |
1 |
USB накопитель GRUNBAUM |
1 |
Дополнительные опции (приобретаются отдельно)

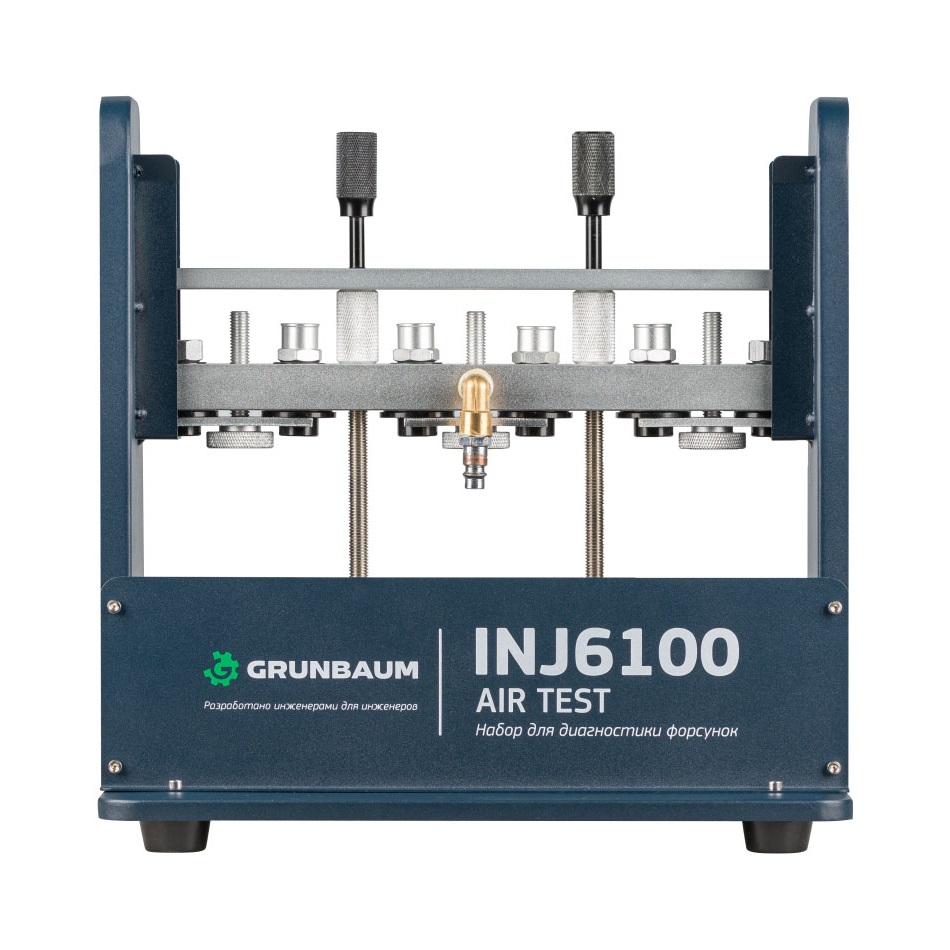

GrunBaum INJ6100 AIR TEST тестер пневмоплотности форсунок
Технические характеристики
Параметр |
Значение |
Количество форсунок |
до 6-ти штук одновременно |
Электропитание основного блока установки |
АС220В, 50/60 Гц |
Потребляемая мощность |
280 Вт |
Мощность УЗ ванны |
60 Вт |
Давление тестирующей жидкости |
0-9 бар |
Точность установки давления |
0,2 бар |
Диапазон давления воздуха |
5-8 бар |
Диапазон числа оборотов |
100 – 9900 об/мин |
Точность установки числа оборотов |
100 об/мин |
Длительность импульса включения форсунок |
0,5 – 25 мс |
Объём бака |
4 л |
Манометры |
аналоговые для жидкости и воздуха |
Колбы |
стеклянные c подсветкой D40*200 мм, объем 120мл |
Температура для работы |
от -10 °С до +40 °C |
Относительная влажность |
< 85 % |
Напряженность внешнего магнитного поля |
не более 400 А/м |
Габаритные размеры стенда, ШхГхВ |
430х500х430 мм |
Вес стенда |
16 кг |
Габариты упаковки, ШхГхВ |
500х560х500 мм |
Вес брутто |
24 кг |
