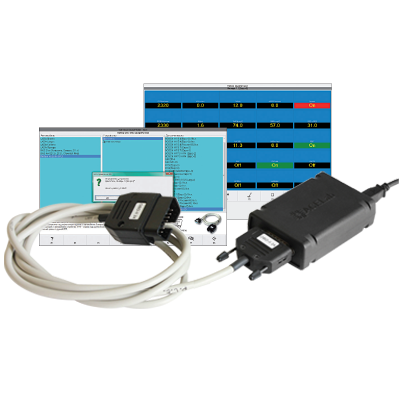

АВТОАС-СКАН сканер диагностический автомобильный мультимарочный выполнен на базе нового адаптера USB-ECU AS 3 и предназначен для диагностики различных систем легковых автомобилей отечественного и импортного производства (двигатель, АБС, подушки безопасности и др.) через диагностический интерфейс электронных блоков управления (ЭБУ) типа: ALDL, K,L-Line (ISO 9141-2, ISO 14230-4, KWP-2000, KWP-1281, KW-81, KW-82), J1850 PWM, J1850 VPW, CAN (ISO 11898-2 HICAN, ISO 11898-3 MSCAN, SAE J241 SWCAN, ISO 15765-4).
АВТОАС-СКАН состоит из базовой программы и набора специализированных программных модулей, каждый из которых предназначен для диагностики определенного семейства автомобилей, объединенных одним автопроизводителем. Для получения информации о поддержке "АВТОАС-СКАН" различных моделей автомобилей и систем, выберите программный модуль по названию автопроизводителя.
Описание диагностического адаптера USB-ECU AS 3

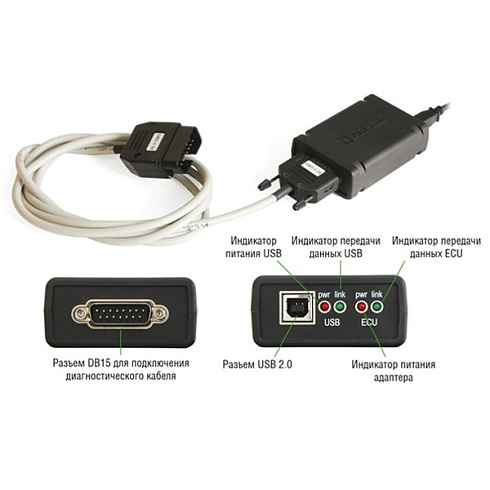

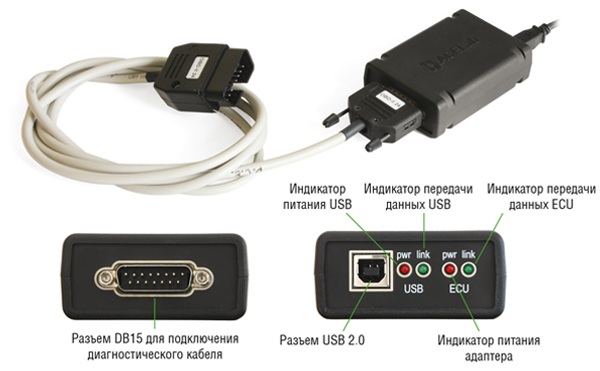

Адаптер «USB-ECU AS 3» выполнен в пластмассовом корпусе с логотипом ACELab®. На торцах корпуса адаптера расположены:
- Разъем USB (тип В) и разъем типа DВ15 (двухрядный 15-контактный стандартной плотности) для подключения диагностических кабелей.
- 4-е светодиодных индикатора:
«USB PWR» – питание от USB порта компьютера;
«ECU PWR» – питание от АКБ автомобиля (диагностического разъема DLC);
«USB Link» – передача данных между адаптером и компьютером по USB-порту;
«ECU Link» – передача данных между адаптером и ЭБУ (ECU) диагностируемой системы автомобиля.
Питание адаптера производится от USB порта (+5В) и от диагностического разъема автомобиля (+9...+36В).
Технические характеристики адаптера USB-ECU AS 3
Питание адаптера – от диагностического разъема автомобиля (+9В...+36В) и от USB порта компьютера (+5В);
Потребляемый ток – не более 100 мА при напряжении питания +12В;
Рабочая температура от –40 до +80 град. С;
Поддерживаемые автомобильные интерфейсы – CANbus (HICAN, MSCAN, SWCAN), K/L-Line, ALDL, J1850PWM, J1850VPW;
Интерфейс для подключения к компьютеру – USB 2.0;
Встроенная защита от неправильного подключения полярности питания и перенапряжения свыше +36В;
Встроенная защита от короткого замыкания и перенапряжения (выше +36В) по линиям K/L-Line;
Защита линий K и L адаптера от замыканий на +АКБ автомобиля;
Защита линий CAN H и CAN L адаптера от замыканий на массу и +АКБ автомобиля;
Защита линий K и L адаптера ESD до 2 кВ;
Защита линий CAN H и CAN L адаптера ESD до 6 кВ;
Защита обмена данных на CAN шине автомобиля при обрыве или замыкании одной из линий CAN H или CAN L адаптера.
Габариты – 100х60х30 мм;
Вес – 200 г;
Основные режимы работы программы-сканера АВТОАС-СКАН
Ниже приведено краткое описание основных режимов программы-сканера «АВТОАС-СКАН» используемых при диагностике большинства автомобилей и их систем: ВАЗ, ГАЗ, УАЗ, ИЖ, ЗАЗ, Daewoo/Chevrolet, Hyundai, Kia, Ssang Yong, Ford, Opel, Renault, Toyota, Mazda, Subaru, Chery
Считывание, расшифровка и стирание кодов неисправностей - в этом режиме осуществляется считывание и обнуление кодов неисправностей (ошибок) регистрируемых ЭБУ диагностируемой системы. На экран выводятся цифровые коды ошибок, типы обнаруженных ошибок (текущие, сохраненные) и их расшифровка.
Контроль параметров** - отображение параметров работы системы, контролируемых ЭБУ в режиме реального времени. Программа позволяет просматривать параметры в цифровом и графическом виде. Смотрите также описание дополнительных режимов «Допусковый контроль», «Сканер+Газоанализатор», «График функции «Х=f(Y)» в руководствах пользователя.
Управление, тесты ИМ** - управление исполнительными механизмами диагностируемой системы для проверки их работоспособности. В зависимости от типа ЭБУ и диагностируемой системы, программа позволяет: включать/выключать форсунки, катушки зажигания, реле бензонасоса, реле вентилятора, индикатор “CHECK ENGINE”, управлять регулятором холостого хода и т. д. Одновременно с управлением ИМ программа позволяет контролировать выбранные параметры работы системы в цифровом или графическом виде.
Изменение настроек, адаптация, сброс ЭБУ, сброс адаптаций ЭБУ** — указанные режимы доступны в программе , если поддерживаются системами самодиагностики самих ЭБУ, например: Январь 5.1, МИКАС 7.1, МИКАС 10.3 позволяют корректировать и запоминать новые настройки некоторых рабочих параметров (коэффициент коррекции СО, смещение УОЗ); МИКАС 11ЕТ позволяет проводить адаптацию электронной дроссельной заслонки; MR-140 (Delphi) - адаптацию сигнала датчика положения коленчатого вала двигателя и т. д.
Просмотр паспортных, идентификационных данных ЭБУ** - режим считывания сведений об ЭБУ диагностируемой системы (заводской номер ЭБУ, версия прошивки и т.д.)
Автоопределение типа ЭБУ** – для автомобилей ВАЗ, ГАЗ, УАЗ, ЗАЗ программа позволяет в автоматическом режиме определить тип ЭБУ электронной системы управления двигателем и настроиться на работу с ним.
Сохранение результатов диагностики в базу данных программы — программа «АВТОАС-СКАН» позволяет позволяет сохранять коды обнаруженных неисправностей и мгновенное значение текущих параметров работы системы в базу данных программы, с привязкой к конкретному автомобилю и автовладельцу, в виде текстовых отчетов для последующего просмотра и распечатки. Так же предоставляется возможность сохранять графики параметров работы системы (до 40 сек) с последующим просмотром.
Требования к компьютеру
Минимальные |
Рекомендуемые |
Операционная система Windows XP |
Операционная система Windows XP / 7 / 8 / 10 (32 или 64 разрядная) |
Оперативная память 512 Кб |
Оперативная память 2 Гб |
USB-порт 2.0 |
USB-порт 2.0 |
Комплект поставки (базовый)
Наименование |
Кол-во, шт. |
Адаптер диагностический "USB-ECU AS 3" |
1 |
Кабель OBD-II 24 |
1 |
Кабель USB 2.0 |
1 |
Пакет програмных модулей |
1 |
CD-диск с ПО |
1 |
Инструкция |
1 |
Гарантийный талон |
1 |
Упаковка |
1 |
Комплектации АВТОАС-СКАН и дополнительные опции (приобретаются отдельно)
Наименование |
Описание |
Цена с НДС, руб. |
Комплект сканера «АВТОАС-СКАН-СТАРТ» 6 прог. модулей |
Компьютерная программа-сканер «АВТОАС-СКАН» в комплекте для обслуживания легковых и легких коммерческих автомобилей: ВАЗ, ГАЗ, УАЗ, ИЖ, ЗАЗ + диагностика иномарок OBD-II (EOBD). В комплект входят: адаптер «USB-ECU AS 3», кабель «OBD-II 24», кабель USB 2.0, пакет программных модулей «АВТОАС-СКАН-RUS» 6 прог. модулей. |
22000 |
Комплект сканера «АВТОАС-СКАН-МАКС» 21 прог. модуль |
Компьютерная программа-сканер «АВТОАС-СКАН» в комплекте для обслуживания легковых и легких коммерческих автомобилей: ВАЗ, ГАЗ, УАЗ, ИЖ, ЗАЗ, Fiat, Citroen, Peugeot, Daewoo, Chevrolet, Hyundai, Kia, Ssang Yong, Fuso, Toyota, Mazda, Nissan, Subaru, BYD, Chery, Geely, Great Wall, Haima, Lifan, VAG, Ford, Opel, Renault, OBD-II. В комплект входят: адаптер «USB-ECU AS 3», кабель «OBD-II 24», кабель USB 2.0, пакет программных модулей «АВТОАС-СКАН-FULL» 21 прог. модуль. |
37500 |
Адаптер |
Адаптер 4-го поколения для связи компьютера с программой «АВТОАС-СКАН» с электронными блоками управления (ЭБУ) автомобилей. «USB-ECU AS 3» поддерживает все основные автомобильные диагностические интерфейсы: K,L-Line, ISO 9141-2, ISO 14230-4 (KWP-2000), ALDL, J1850 PWM, J1850VPWM, CAN (ISO11898), диагностику автомобилей с бортовым напряжением 12В и 24В. В комплект поставки адаптера входит кабель USB 2.0. |
14500 |
Пакет «АВТОАС-СКАН-FULL» 21 прог. модулей |
Комплект программных модулей «ВАЗ», «ГАЗ», «УАЗ», «ИЖ», «ЗАЗ», «Daewoo/Chevrolet», «Hyundai», «KIA», «Ssang Yong», «Opel», «Renault», «VAG», «Ford», «Toyota», «Mazda», «Subaru», «Fiat/Iveco/PSA», "Fuso", «Nissan», «China», «OBD-II». |
22500 |
Пакет «АВТОАС-СКАН-RUS+OBD-II» 6 прог. модулей |
Комплект программных модулей «ВАЗ», «ГАЗ», «УАЗ», «ЗАЗ», «ИЖ», «OBD-II». |
5000 |
Пакет «АВТОАС-СКАН-INO» 16 прог. модулей |
Комплект программных модулей «Daewoo/Chevrolet», «Hyundai», «KIA», «Ssang Yong», «Opel», «Renault», «VAG», «Ford», «Toyota», «Mazda», «Subaru», «Fiat/Iveco/PSA», "Fuso", «Nissan», «China», «OBD-II». |
21500
|
Прог. модуль «Fuso» |
Для диагностики двигателей коммерческих автомобилей Mitsubishi Fuso Canter. |
4700
|
Прог. модуль «Fiat/Iveco/PSA» |
Для диагностики коммерческих автомобилей Fiat, Iveco, Citroen, Peugeot |
4700 |
Прог. модуль «Daewoo/Chevrolet» |
Для диагностики автомобилей Daewoo/Chevrolet, UZ-Daewoo, ТаГАЗ (Донинвест). |
3800 |
Прог. модуль «Hyundai» |
Для диагностики легковых и коммерческих автомобилей HYUNDAI. |
4700 |
Прог. модуль «KIA» |
Для диагностики автомобилей KIA. |
3800 |
Прог. модуль «Ssang Yong» |
Для диагностики а/м Ssang Yong, ТаГАЗ. |
3800 |
Прог. модуль «VAG» |
Для диагностики автомобилей VOLKSWAGEN AG (VW, Audi, Skoda, Seat, Porsche и др.) 1989 -2014 г.в. Поддерживаются цифровые протоколы VAG: KWP-1281, KWP-2000, CAN, CAN TP 1.6 KWP-1281, CAN TP 1.6 KWP-2000. |
3800 |
Прог. модули «FORD»+«MAZDA» |
Для диагностики легковых и коммерческих автомобилей FORD, MAZDA. |
3800 |
Прог. модуль «OPEL» |
Для диагностики автомобилей OPEL. |
3800 |
Прог. модуль «Renault» |
Для диагностики автомобилей Renault. |
3800 |
Прог. модуль «Toyota» |
Для диагностики автомобилей Toyota. |
3800 |
Прог. модуль «Nissan» |
Для диагностики автомобилей Nissan. |
3800 |
Прог. модуль «SUBARU» |
Для диагностики автомобилей Subaru. |
3800 |
Прог. модуль «Сhina» |
Для диагностики автомобилей ВYD, Geely, Great Wall, Haima, Lifan, ТаГАЗ. |
3800 |
Прог. модуль «OBD-II» |
Для диагностики двигателей и АКПП а/м выпущенных для США (с 1996г.), для ЕС (с 2001г.) по протоколу OBD-II и EOBD. ВСЕ протоколы ISO 9141-2, ISO 14230-4, J1850PWM, J1850VPWM, CAN (IS0 15765-4). |
3800 |
* Каждый приобретаемый программный модуль “АВТОАС-СКАН” предназначен для работы только на одном рабочем месте. Доступ для работы с конкретным оплаченным модулем программы (лицензия) записывается только в один адаптер “USB-ECU AS 3” обеспечивающий работу программы «АВТОАС-СКАН».
Кабели диагностические (приобретаются отдельно)
Наименование |
Описание |
Цена с НДС, руб. |
Кабель диагн. «OBD-II 24» |
Для подключения к диагностическому разъему типа ОВD-II а/м с бортовым напряжением 12В и 24В: ВАЗ, ГАЗ, УАЗ, Chery, Daewoo/Chevrolet, Hyundai, KIA, Ssang Yong, VAG, OPEL, Renault, Subaru, Ford, Mazda, Toyota и др. Используется с «АВТОАС-СКАН», «АВТОАС-F16 CAN 24», «АВТОАС-КАРГО». |
2700 |
Кабель диагн. «ВАЗ 24» |
Для подключения к разъему диагностики а/м ВАЗ, ЗАЗ, DAEWOO (типа GM, 12 контактов). Используется с «АВТОАС-СКАН», «АВТОАС-F16 CAN 24» |
1350 |
Кабель диагн. «ГАЗ 24» |
Для подключения к разъему диагностики а/м ГАЗ, УАЗ (12 контактов). Используется с «АВТОАС-СКАН», «АВТОАС-F16 CAN 24». |
1350 |
Кабель диагн. «VAG 24» |
Для подключения к диагностическим разъемам а/м VAG (VW, Audi) до 1995 г. Используется с «АВТОАС-СКАН», «АВТОАС-F16 CAN 24». |
1350 |
Кабель диагн. «OPEL 24» |
Для подключения к диагностическому разъему а/м OPEL (10 контактов) до 1995 г. Используется с «АВТОАС-СКАН», «АВТОАС-F16 CAN 24». |
1350 |
Кабель диагн. «K-Line 24» |
Кабель со сменными щупами K-Line для подключения к диагностическому разъему а/м ЗАЗ, KIA Spectra, Chery Amulet, Daewoo/Chevrolet, ГАЗ ABS BOSCH 5.3 и др. Используется с «АВТОАС-СКАН», «АВТОАС-F16 CAN 24». |
1150 |
Кабель диагн. «CAN 24» |
Предназначен для подключения к линиям среднескоростной шины MSCAN и низкоростной шины SWCAN в разъеме диагностики OBD-II а/м Ford, Mazda, Opel, Chevrolet. |
1150 |
Переходник «DHC15-DB15» |
Переходник для подключения диагностических кабелей с разъемом DB15. Используется с «АВТОАС-СКАН», «АВТОАС-F16 CAN». |
1050 |
Переходник «DB15-CANR» |
Переходник для подключения к шине CAN двигателей Cummins ISF2.8 Евро-3 (Газель) без нагрузочного сопротивления 120 Ом. |
1050 |
Переходник «DB15-D4DD» |
Переходник для подключения к диагностическому разъему автомобилей HYUNDAI County, HD-65, HD-78 с дизельным двигателем D4DD CRDI Евро-3. Используется с «АВТОАС-СКАН», «АВТОАС-F16 CAN 24». |
1050 |
Подключение компьютера к диагностическому разъему автомобиля осуществляется с помощью специализированного электронного адаптера 5-го поколения «USB-ECU AS 3» и соотвествующих диагностических кабелей.
Программа-сканер «АВТОАС-СКАН» может использоваться совместо с газоанализаторами «ИНФРАКАР» (Альфа-Динамика Химавтоматика), «АСКОН» (АВЕСТА), «АВТОТЕСТ» (МЕТА) в составе единого диагностического комплекса с сохранением результатов в общую клиентскую базу данных.
Варианты поставки программы «АВТОАС-СКАН»
Варианты поставки программы “АВТОАС-СКАН” могут быть различными в зависимости от ваших потребностей. Программа поставляется с адаптером «USB-ECU AS 3», одним или несколькими программными модулями* и соответствующими кабелями для подключения к разъемам диагностики автомобилей.
Например, комплект поставки “АВТОАС-СКАН СТАРТ” для диагностики отечественных инжекторных автомобилей ВАЗ, ГАЗ, УАЗ, ИЖ, ЗАЗ и иномарок по протоколу OBD-II включает: адаптер «USB-ECU AS 3» c кабелем USB 2.0 длинной 3м, инсталляционный CD-диск, пакет программных модулей «АВТОАС-СКАН-RUS+OBD-II», кабель диагностический «OBD-II 24», руководство пользователя, гарантийный талон, транспортная картонная упаковка.
Для уточнения нужного Вам комплекта поставки “АВТОАС-СКАН” и его стоимости рекомендуем связаться с нашим специалистом.
Внимание !
Доступ для работы с конкретным оплаченным модулем программы или пакетом программных модулей (лицензия) записывается только в один адаптер “USB-ECU AS 3”. В случае утери данного адаптера лицензия не возобновляется.
