Тип - электронно-оптический.
Диаметр обода колеса от 12" до 18".

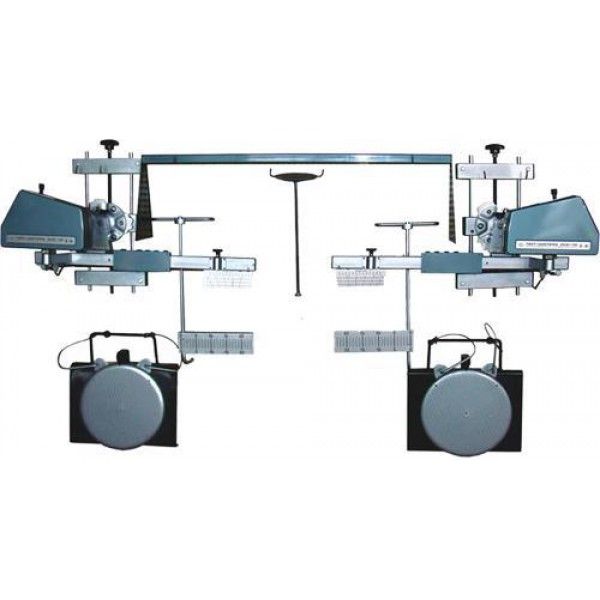

СКО-1М стенд сход-развал электронно-оптический для контроля и регулировки параметров установки колес легковых автомобилей всех марок с диаметром обода колеса от 12" до 18".
Стенд осуществляет контроль и регулировку по следующим параметрам
Схождение передних колес (мм);
Развал передних колес (град.);
Продольный наклон осей поворотных стоек передних колес (град);
Поперечный наклон осей поворотных стоек передних колес (град);
Центровка рулевого колеса (мм);
Взаимное положение осей передних и задних колес (мм);
Смещение колес и изгиб осей колес на переднем и заднем мостах (мм).
Функциональные особенности

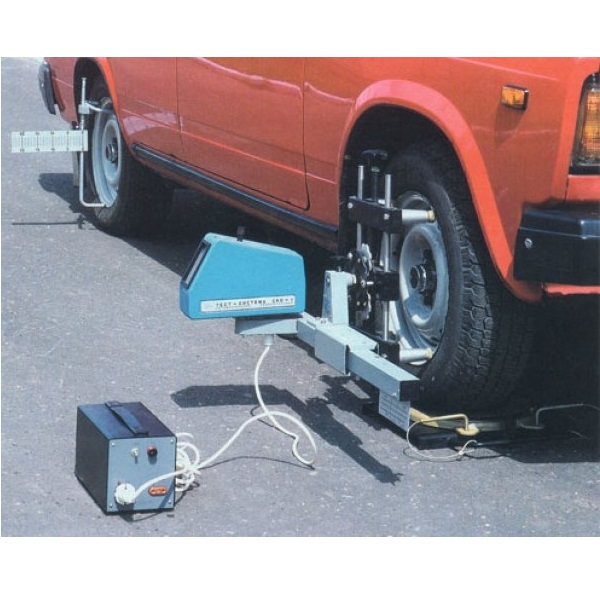

Удлиненный кронштейн крепления прибора измерительного позволяет использовать стенд на автомобилях с низкой посадкой бампера.Принцип действия стенда заключается в проектировании световых указателей из оптических трубок, прикрепленных к ободам колес, на экран с угловыми и линейными делениями.
В конструкции стенда используется опорная балка зажимного приспособления, называемая мультийным механизмом, который позволяет производить контроль параметра колес легковых автомобилей любой конструкции с диаметром диска до 18 дюймов и любым межколесным расстоянием.

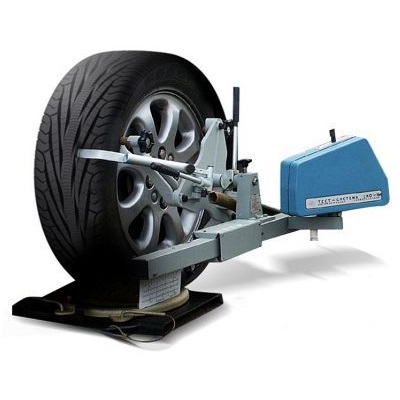

Новый крепежный механизм, обеспечивающий более надежный крепеж измерительных приборов к колесам автомобиля.
Измерительные приборы стенда имеют подвижку объективов проекторов, позволяющую получать резкое изображение световых указателей при любых межколесных расстояниях.
Стенд может монтироваться на специальных ямах, эстакадах и специальных подъемниках.
Технические характеристики
Параметр |
Значение |
Максимальный диаметр обода колеса |
18 дюймов |
Минимальный диаметр обода колеса |
12 дюймов |
Напряжение источника питания |
220 В |
Напряжение питания измерительных приборов |
12 В |
Потребляемая мощность |
до 170 Вт |
Погрешность измерения схождения передних колес |
не более 0,5 мм |
Погрешность измерения угла развала передних колес |
не более 10` |
Погрешность измерения продольного угла наклона оси поворота колес |
не более 15` |
Габаритные размеры транспортной тары |
1010x770x530 мм |
Масса комплекта без упаковки и настенного щита |
до 53 кг |
Масса комплекта в транспортной таре |
100 кг |
