V 5214 NR ТЕХНОВЕКТОР 5 cтенд сход-развал инфракрасный

V 5214 NR компьютерный cтенд развал-схождения ТЕХНОВЕКТОР 5 с инфракрасной связью для проверки и регулировки углов установки управляемых и неуправляемых колес автомобилей с диаметром обода от 12 до 24 дюймов в условиях автосервиса, СТО, АТП, диагностических центров и автосалонов.

Особенности

Функционирование стенда основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью измерительных блоков с инфракрасной связью, устанавливаемых на каждое колесо. В состав каждого измерительного блока входят ИК-излучатели и ИК-приемники при помощи которых блоки определяют свое взаимное расположение в пространстве, а полученные с блоков данные передаются на ПК для вычисления основных параметров подвески автомобиля.

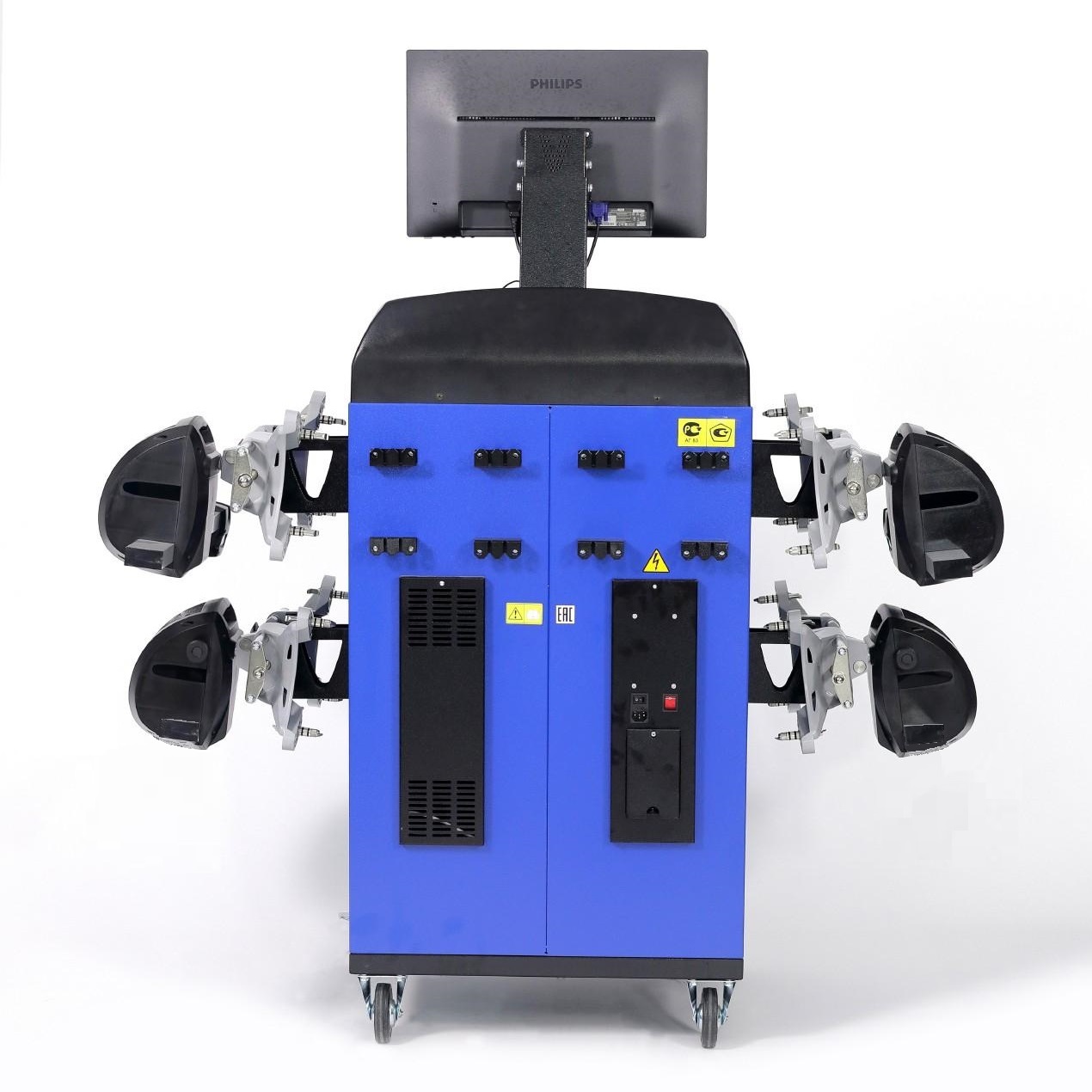

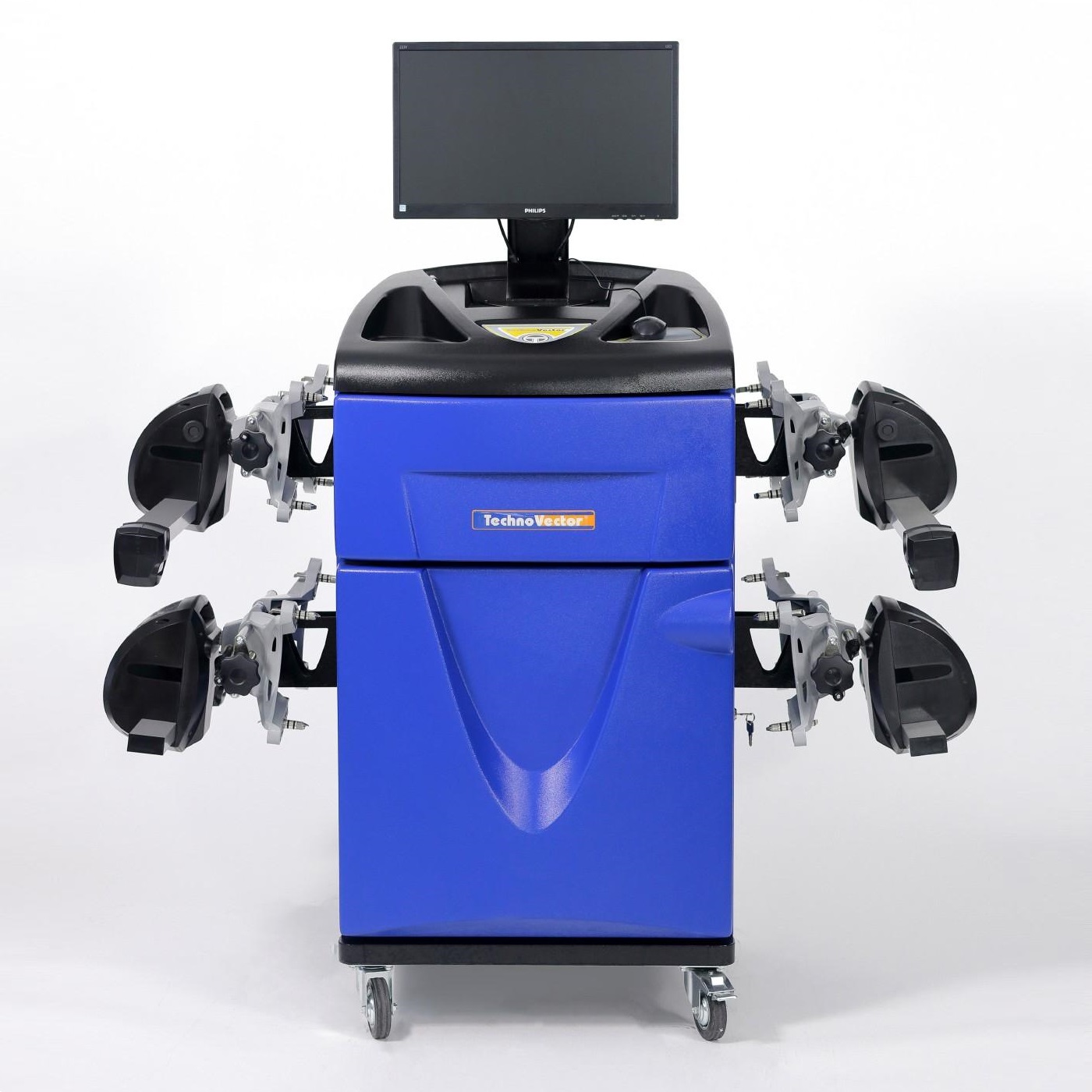

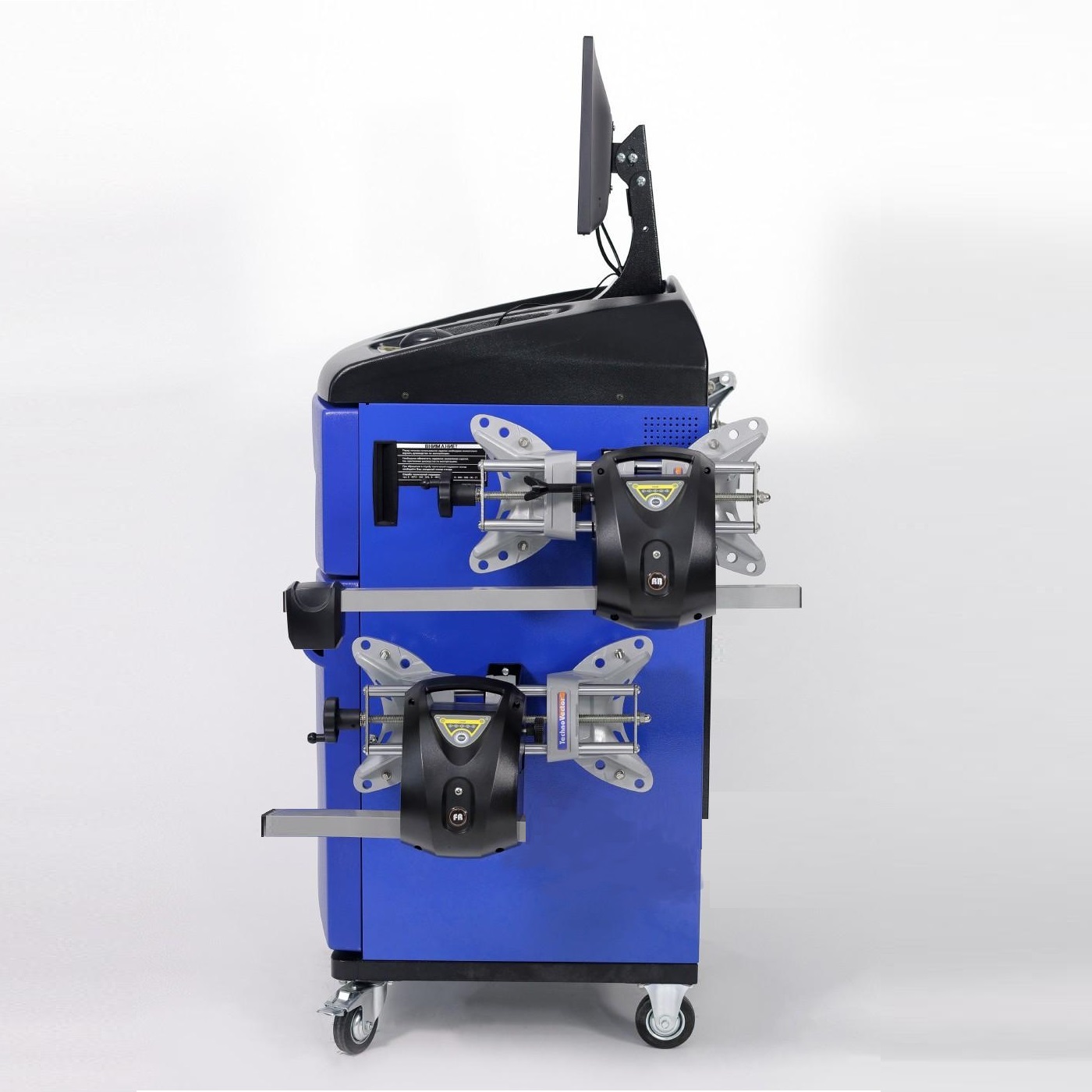

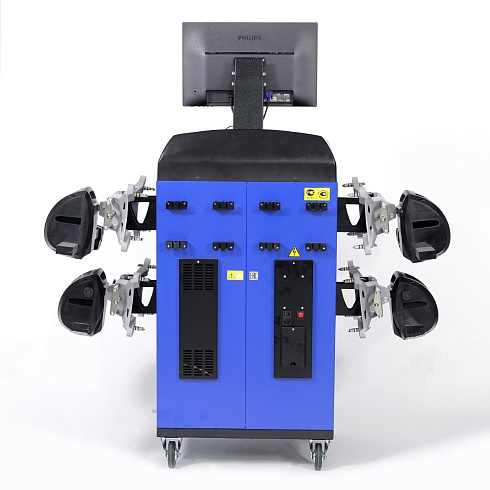

Компьютерная стойка (серия V) мобильная, в металлическом корпусе с дверцами, сверху пластиковая панель на которой располагаются элементы управления. Стойка включает комплект оборудования: полноразмерная клавиатура, беспроводной пульт управления, электронный блок, цветной широкоформатный LCD-монитор, программное обеспечение "Вектор" с трехмерной визуализацией.

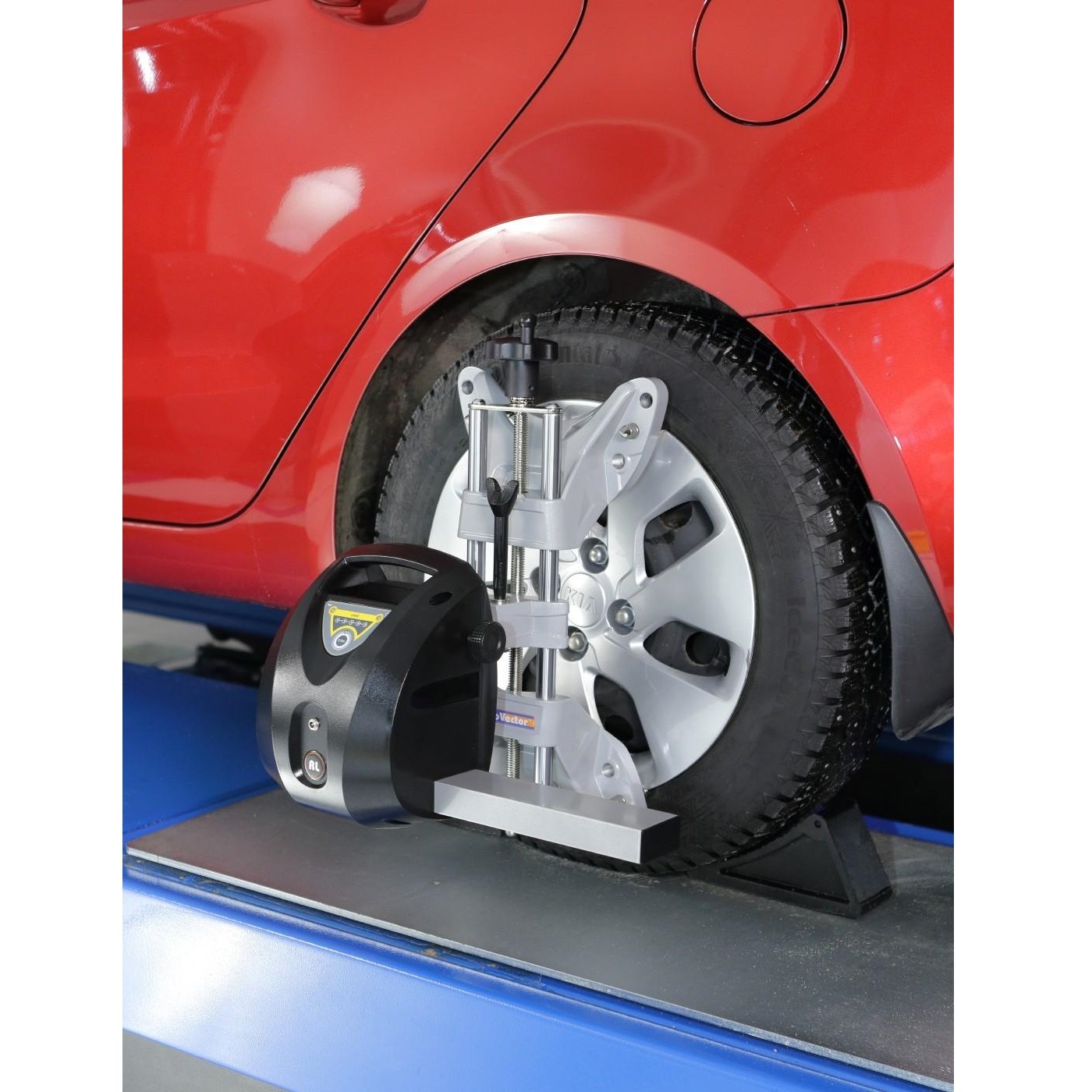

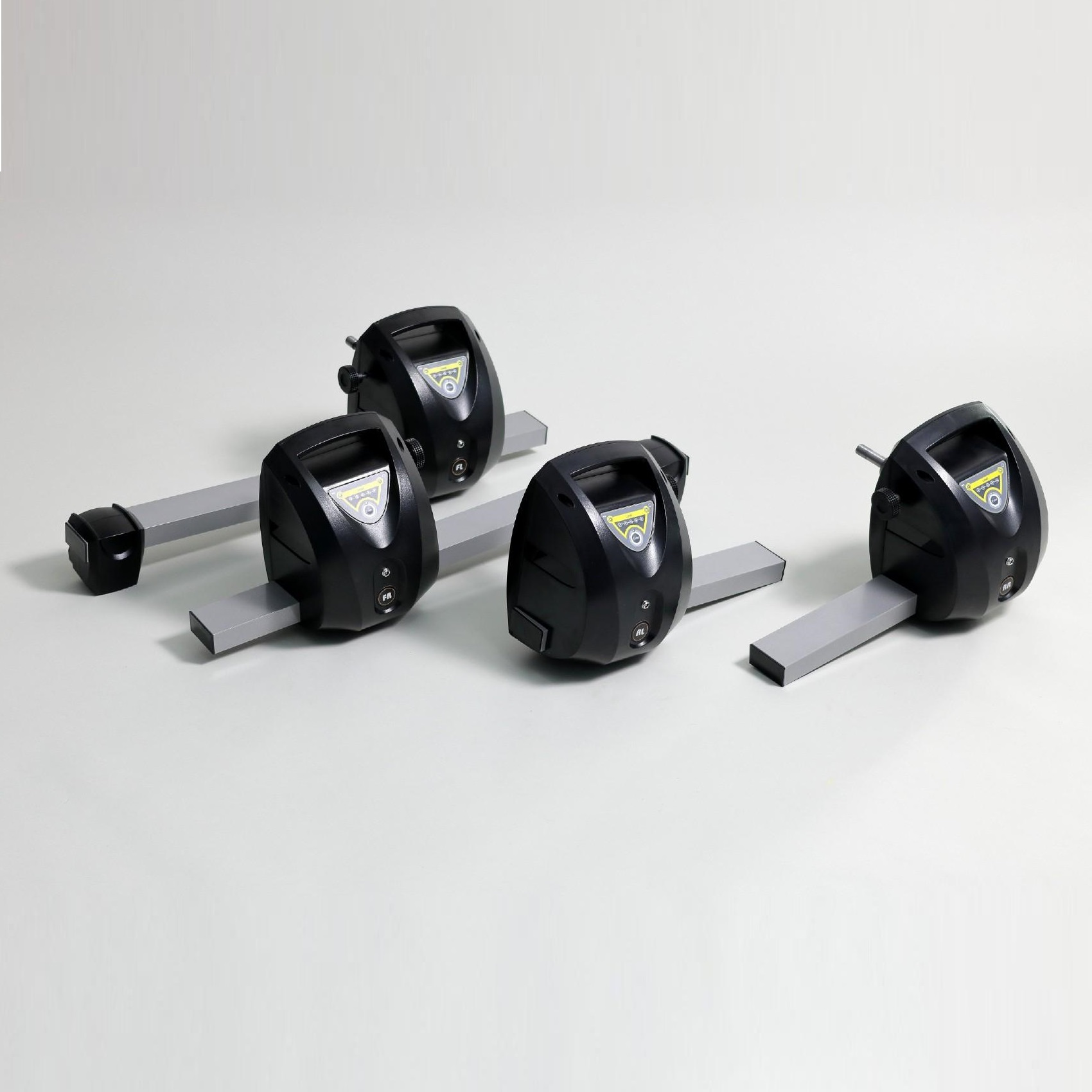

Измерительные блоки оснащены 6 CCD камерами и 8 датчиками-измерителями вертикальных углов (датчиками наклона). Каждая CCD камера содержит два излучателя и CCD матрицу высокого разрешения. Датчики наклона с термокомпенсацией.

Связь между измерительными блоками - инфракрасная. Тип размещения датчиков измерительных блоков - "П-контур" (открытый контур), который предполагает наличие 6 датчиков, измеряющих углы поворота в горизонтальной плоскости и позволяет измерять основные углы смещения осей, такие как угол смещения переднего моста, угол движения (угол действия тяги), но не позволяет измерять угол смещения заднего моста, угол отклонения геометрической оси.

Подключение измерительных блоков к компьютерной стойке осуществляется посредством высокочастотного радиоканала (Wi-Fi).

Измерительные блоки оснащены высокоточными электронными уровнями со световой индикацией, что обеспечивает работу оператора даже при недостаточном освещении.

Процедура "компенсация биения дисков" выполняется стандартным методом - по 3 точкам.

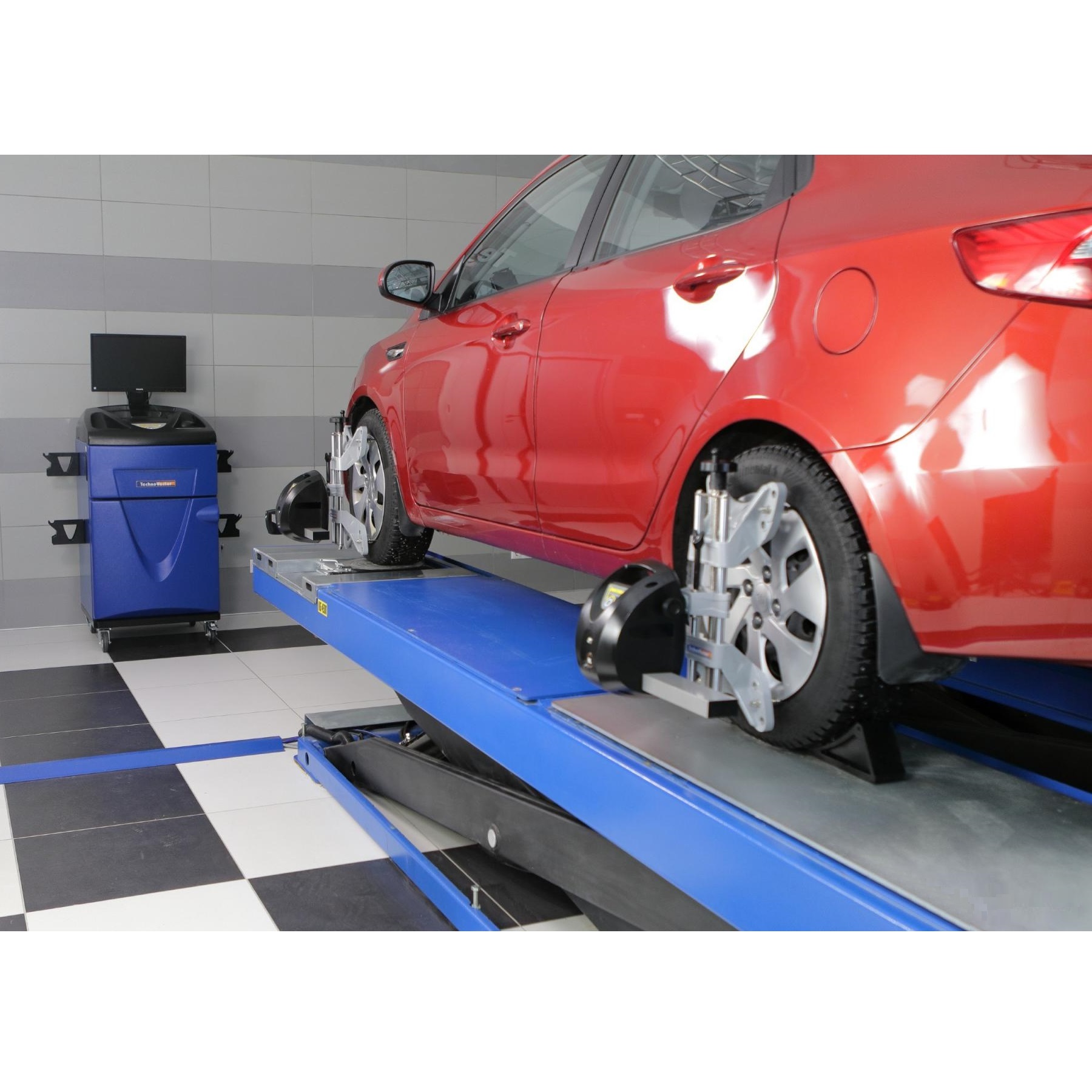

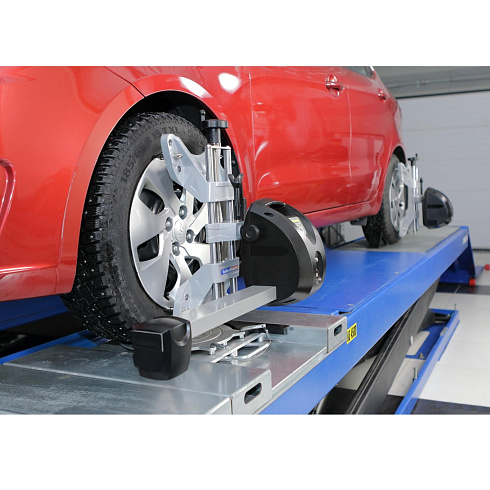

Измерительные и регулировочные работы проводятся на яме или подъемнике.

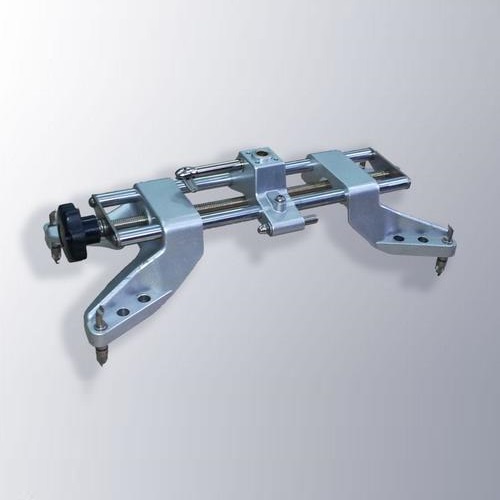

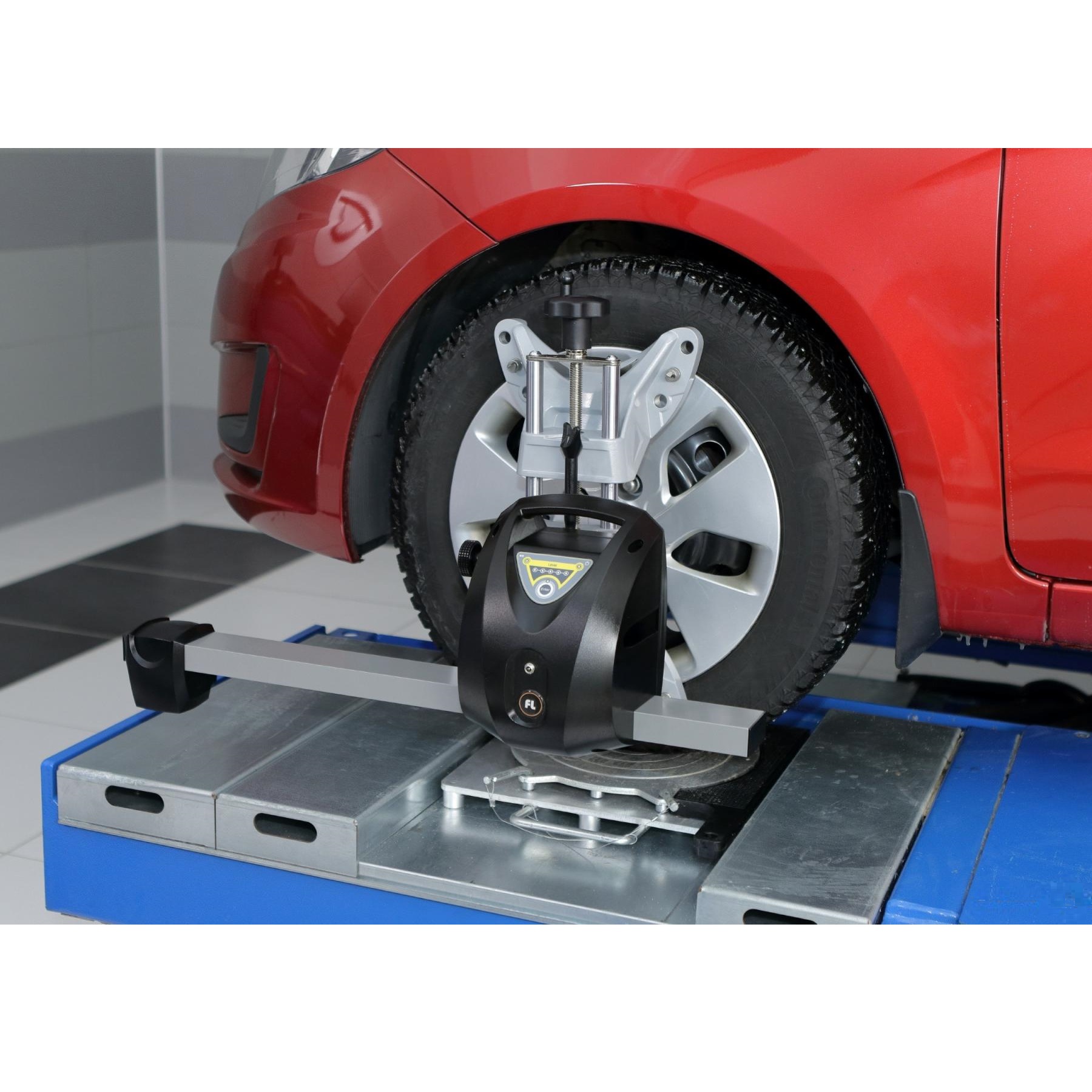

Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

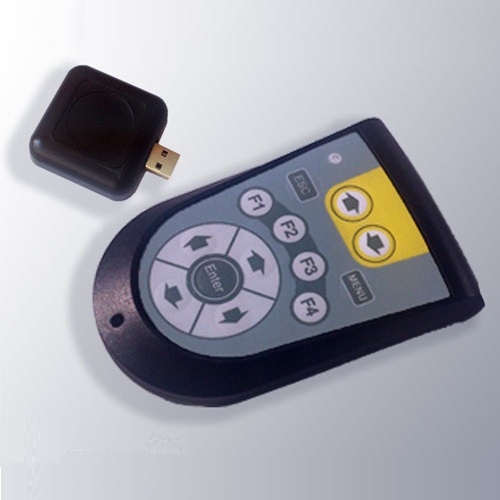

Пульт дистанционного управления позволяет выполнять основные функции программы на расстояние до 10 м. Связь между компьютером и пультом осуществляется посредством Wi-Fi.

Калибровочное устройство в базовой комплектации и программа с пошаговой процедурой самостоятельной калибровки показаний датчиков позволяет производить контроль и калибровку датчиков самостоятельно.

Программное обеспечение "Вектор" является мощным средством контроля и управления процессом измерения и регулировки, обеспечивающим: непрерывную обработку информации от датчиков и отображение измеренных параметров на экран; автоматическую оценку измеряемых параметров на соответствие нормативам; возможность работы на расстоянии от монитора благодаря цветным индикаторам; возможность быстрого перехода в другие режимы работы программы; 11 режимов регулировки с возможностью выбора; выдачу отчета в печатном виде с детальной расшифровкой параметров до и после регулировки.

Программа обеспечивает компенсацию биения дисков колес. Измеренная погрешность запоминается компьютером и учитывается, как поправка при дальнейшем измерении и регулировке.

Оптимизированная процедура измерения параметров установки колес существенно снижает время измерения.

Реализован режим регулировки автомобиля с вывешенными колесами.

Электронная справочная система содержит исчерпывающую информацию по работе со стендом и программой: видео по работе с оборудованием и программой, информация по регулировкам (схемы, иллюстрации, видео, трехмерная анимация).

База данных интегрированная в программу содержит: углы установки колес, нормы давления в шинах, трехмерная анимация, схемы и иллюстрации регулировок, более 40000 автомобилей.

База данных клиентов с возможностью статистического анализа проводимых работ за любой период времени по разным параметрам - по дням недели, по месяцам, по моделям автомобилей и т.д. Возможен полный контроль за действиями оператора.

Бесплатное ежегодное обновление ПО через интернет.

Измеряемые параметры

Для передней и задней оси:

суммарный и индивидуальный углы схождения колес;

угол развала колеса;

углы смещения колес;

углы симметрии осей *.

Для передней оси (управляемые колеса):

угол продольного наклона оси поворота колеса;

Комплектация

** - Беспроводные версии стендов комплектуются резервными кабелями для подзарядки аккумуляторов измерительных блоков в процессе работы.

Технические характеристики

Диапазоны измерений

*** - Измеряется с помощью поворотных платформ.

Сравнение комплектаций стендов Техно Вектор 5

Производитель постоянно ведет работу по модернизации выпускаемого оборудования поэтому оставляет за собой право вносить изменения в оборудование в интересах прогресса и улучшения характеристик без предварительного уведомления.
