7204 HT MC ТЕХНОВЕКТОР 7 TRUCK мобильный cтенд сход-развал 3D для грузовых автомобилей

7204 HT MC компьютерный передвижной cтенд развал-схождения ТЕХНОВЕКТОР 7 серии TRUCK с технологией 3D для проверки и регулировки углов установки колес грузовых автомобилей и автобусов с диаметром обода от 12 до 24 дюймов и длиной колесной базы до 16 м в условиях автосервиса, СТО, АТП, диагностических центров и автомобильных заводов.

Особенности

Функционирование стенда основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

3D - технология трехмерного моделирования, обеспечивающая высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.

TRUCK - серия стендов для проверки и регулировки углов установки колес грузовых автомобилей и автобусов с длиной колесной базы до 16 м.

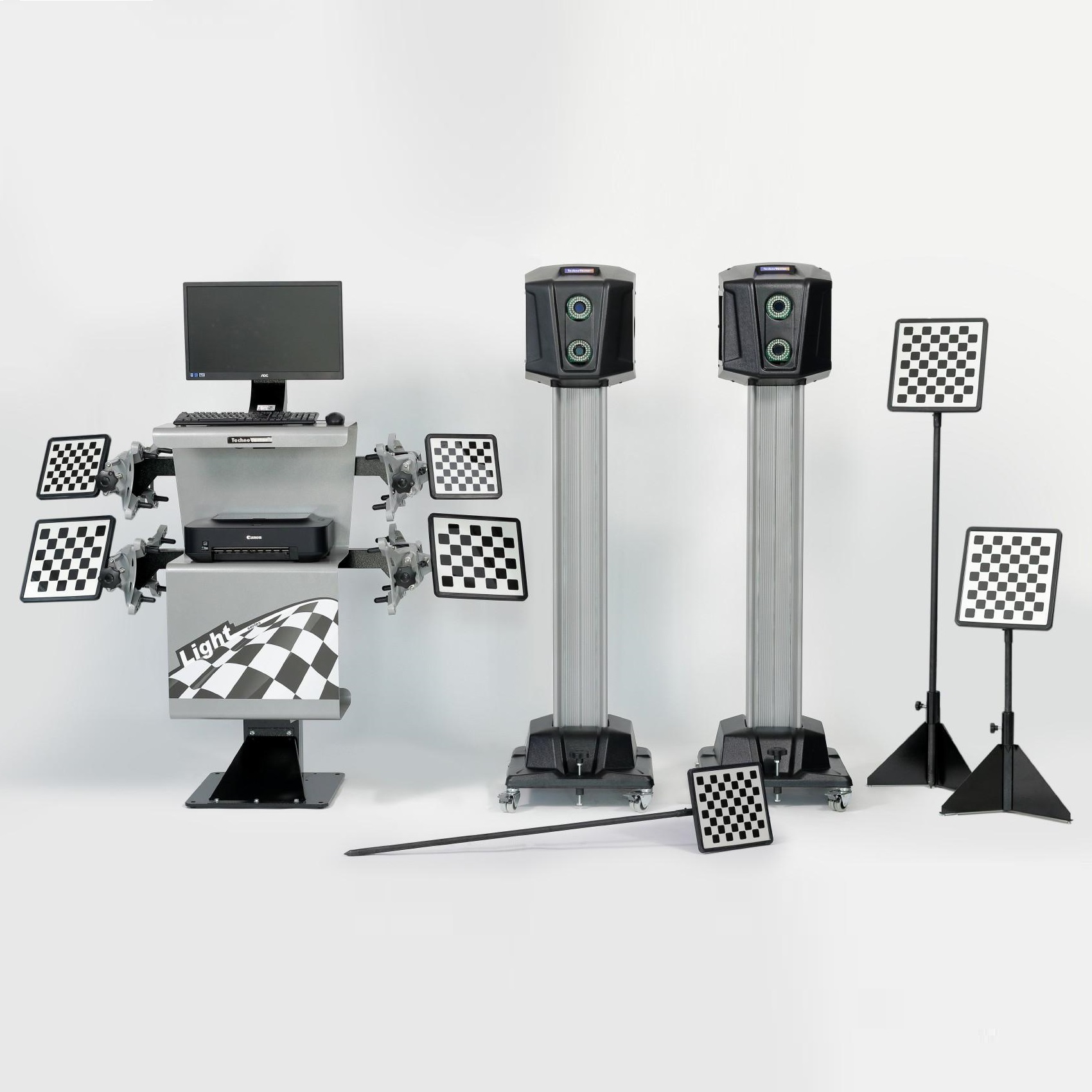

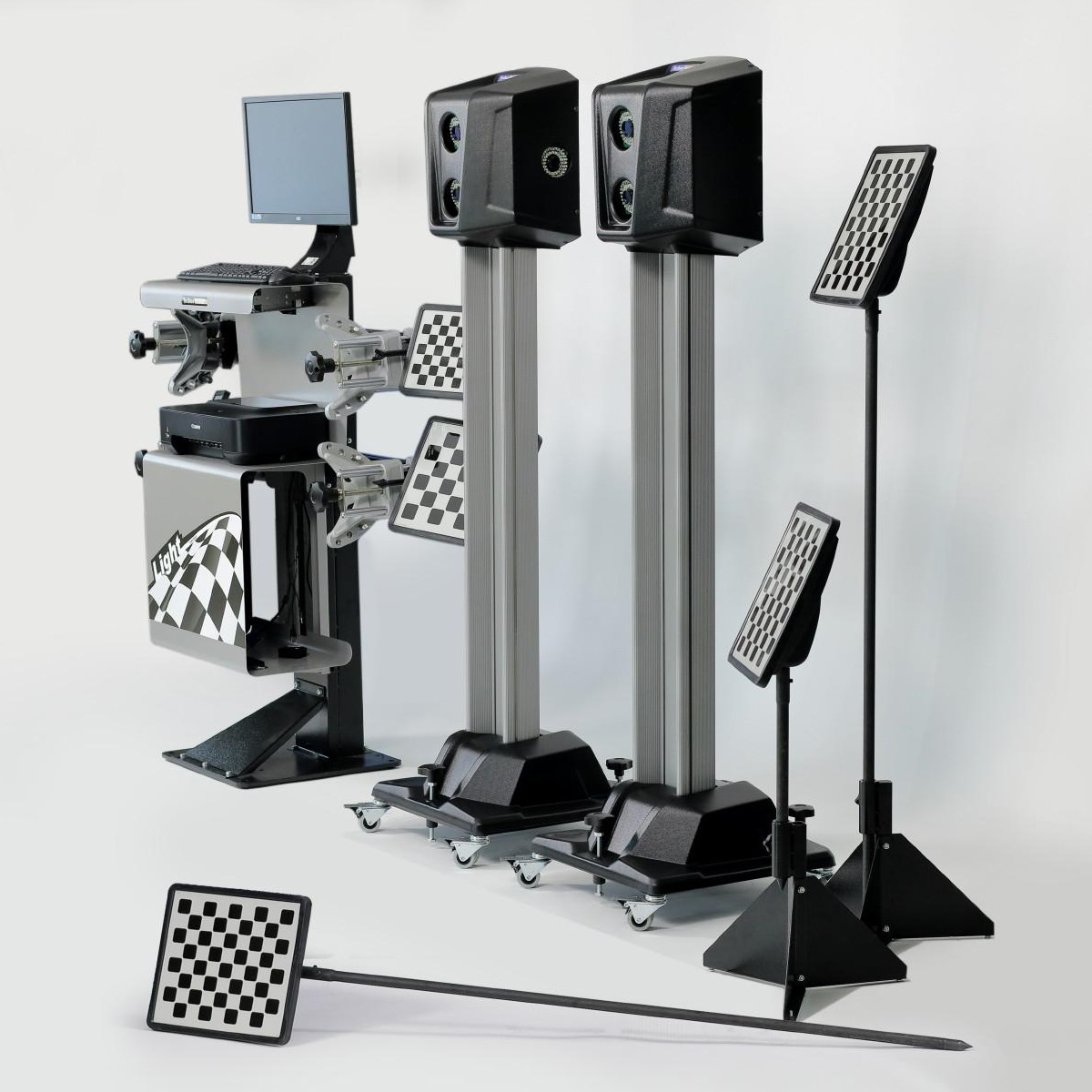

Компьютерная стойка (серия Light) открытого типа металлическая с полками, на которых располагаются элементы управления. Стойка включает комплект оборудования: полноразмерная клавиатура, беспроводной пульт управления, современный высокоскоростной процессор, цветной широкоформатный LCD-монитор 21,5”, цветной струйный принтер, программное обеспечение Техно Вектор с трехмерной визуализацией.

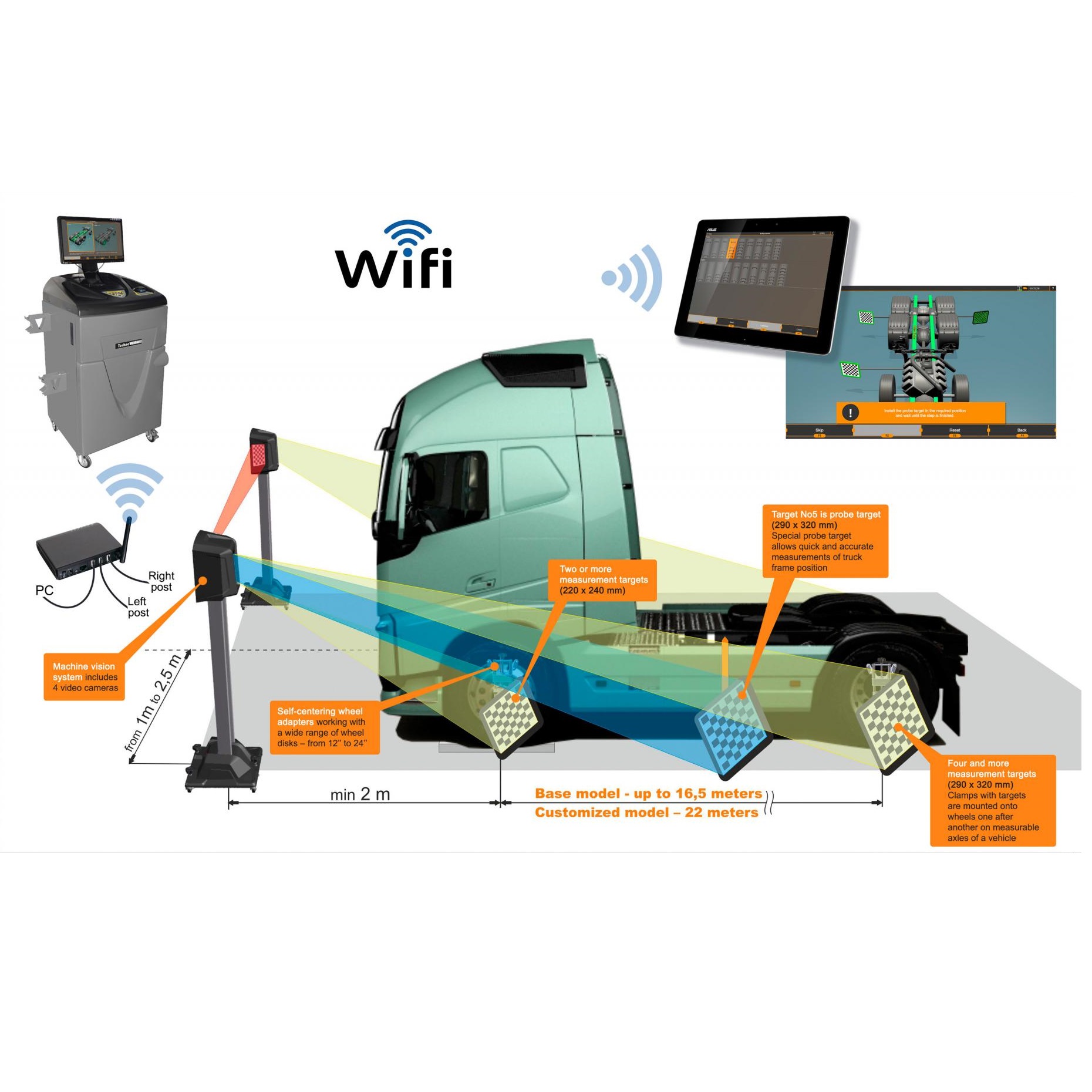

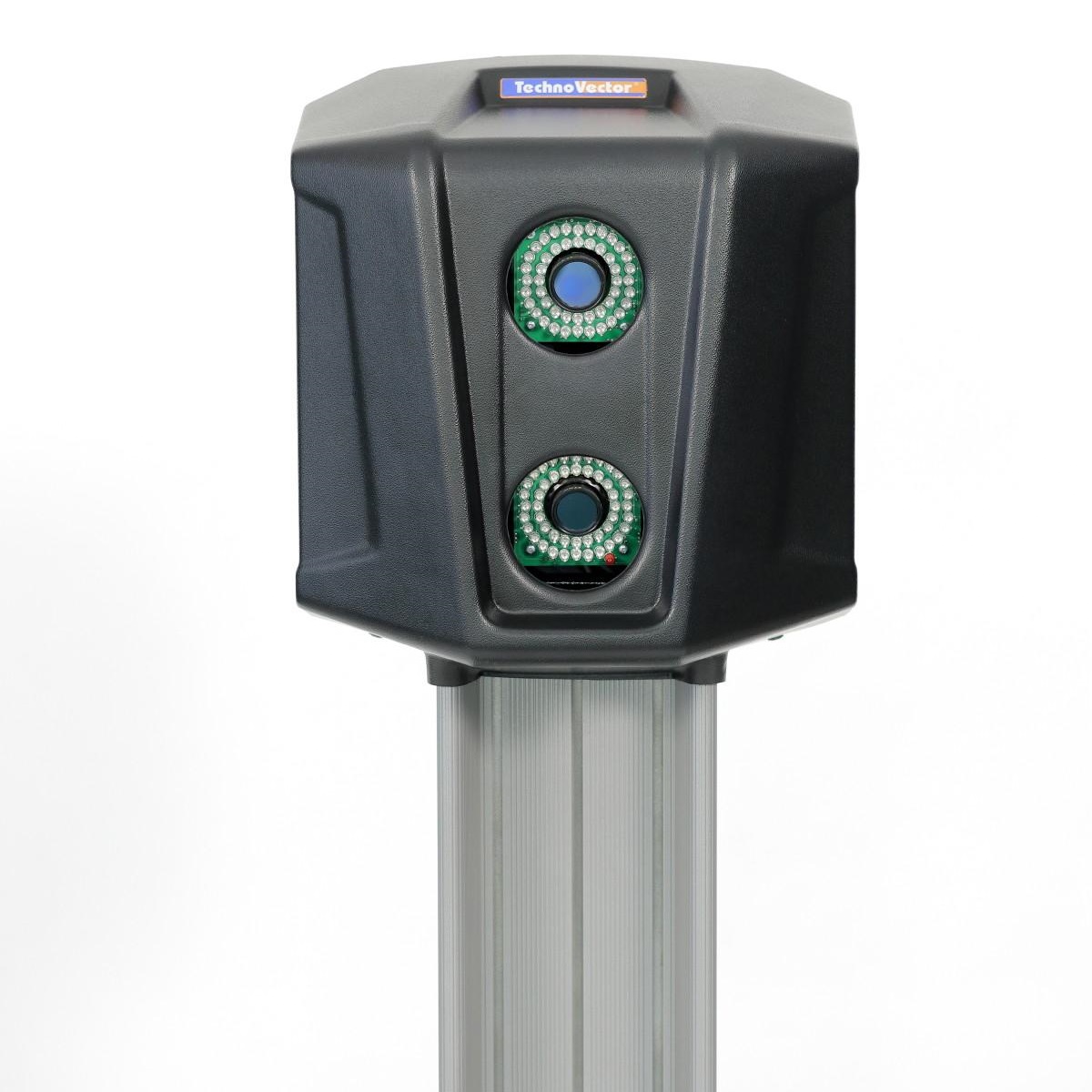

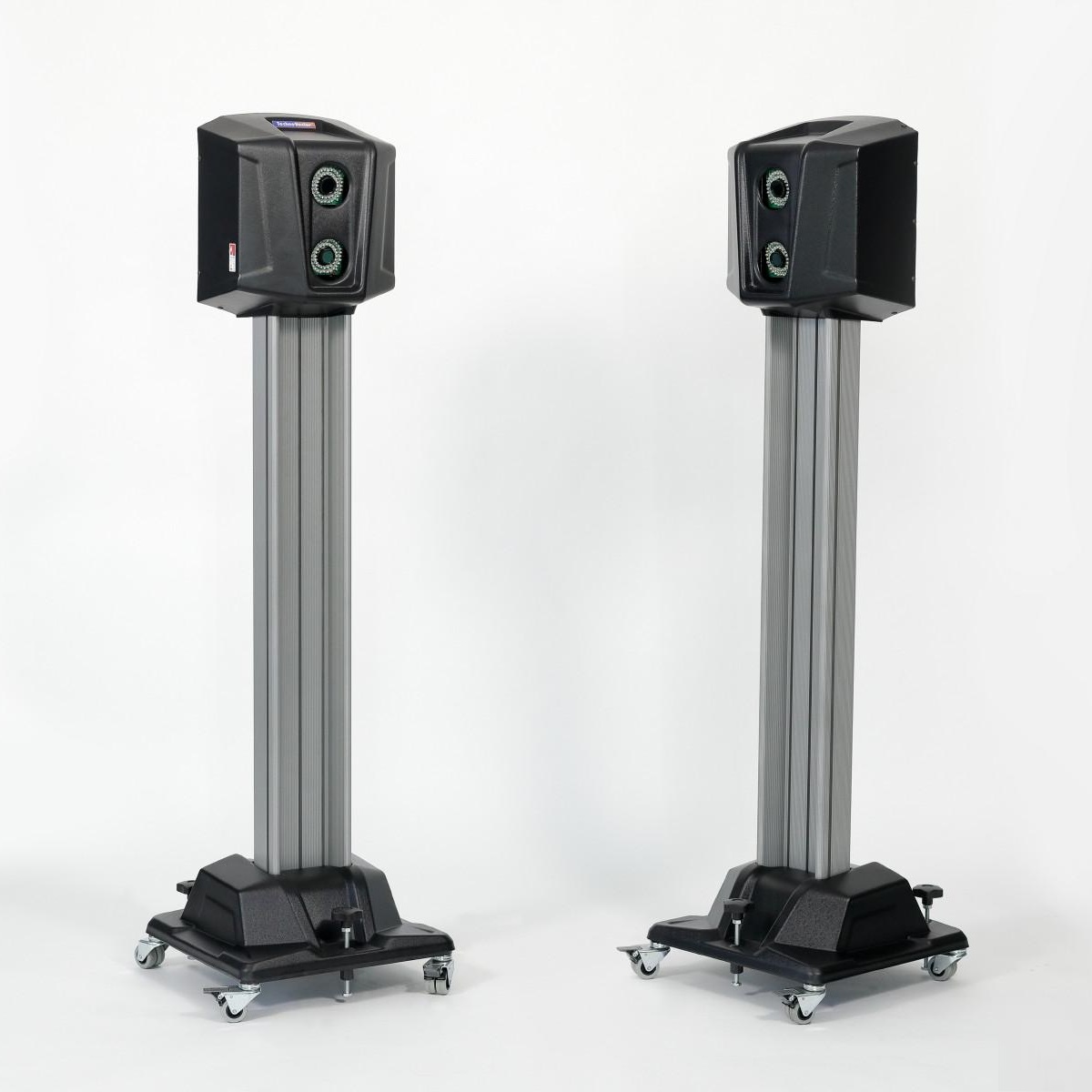

Корпус системы машинного зрения (тип H) предназначен для напольной установки и представляет собой две вертикальные высокие стойки с камерами. Такое расположение системы машинного зрения позволяет учесть индивидуальные особенности конкретного рабочего места, а так же обеспечивает возможность сквозного проезда. Система автоматически распознает мишени, установленные на колеса автомобиля, и положение мишени-щупа, а затем с высокой точностью вычисляет их геометрическое положение в пространстве. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.

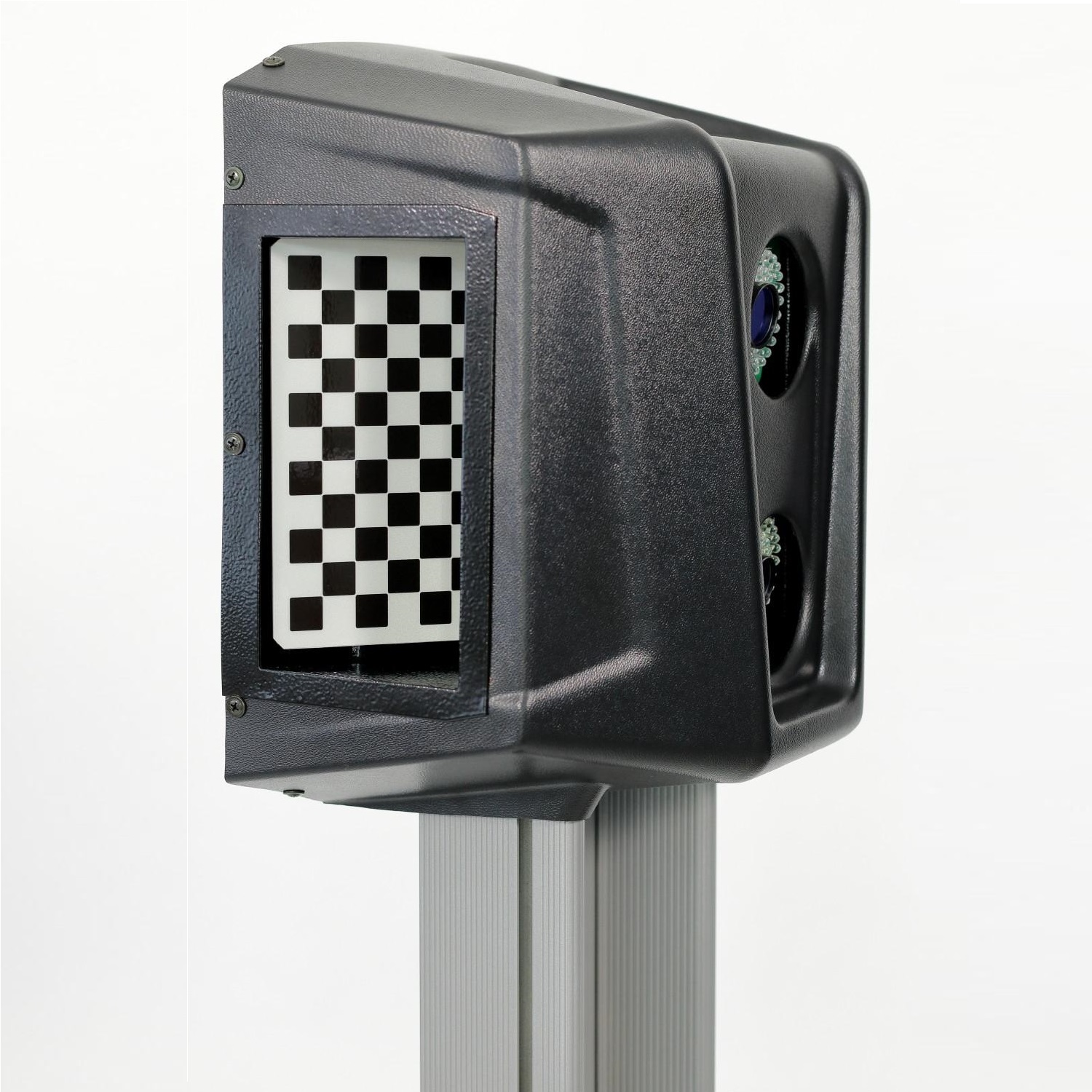

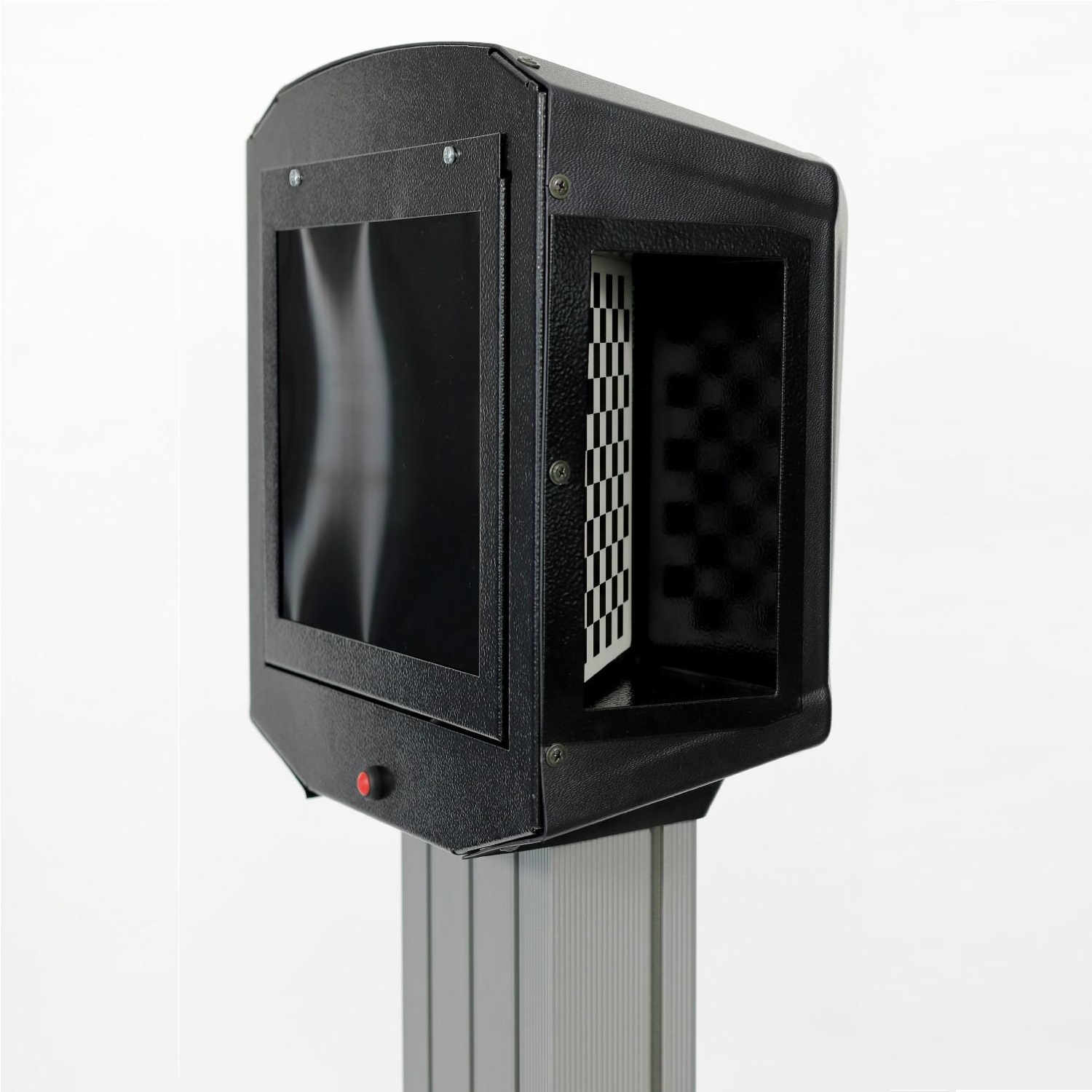

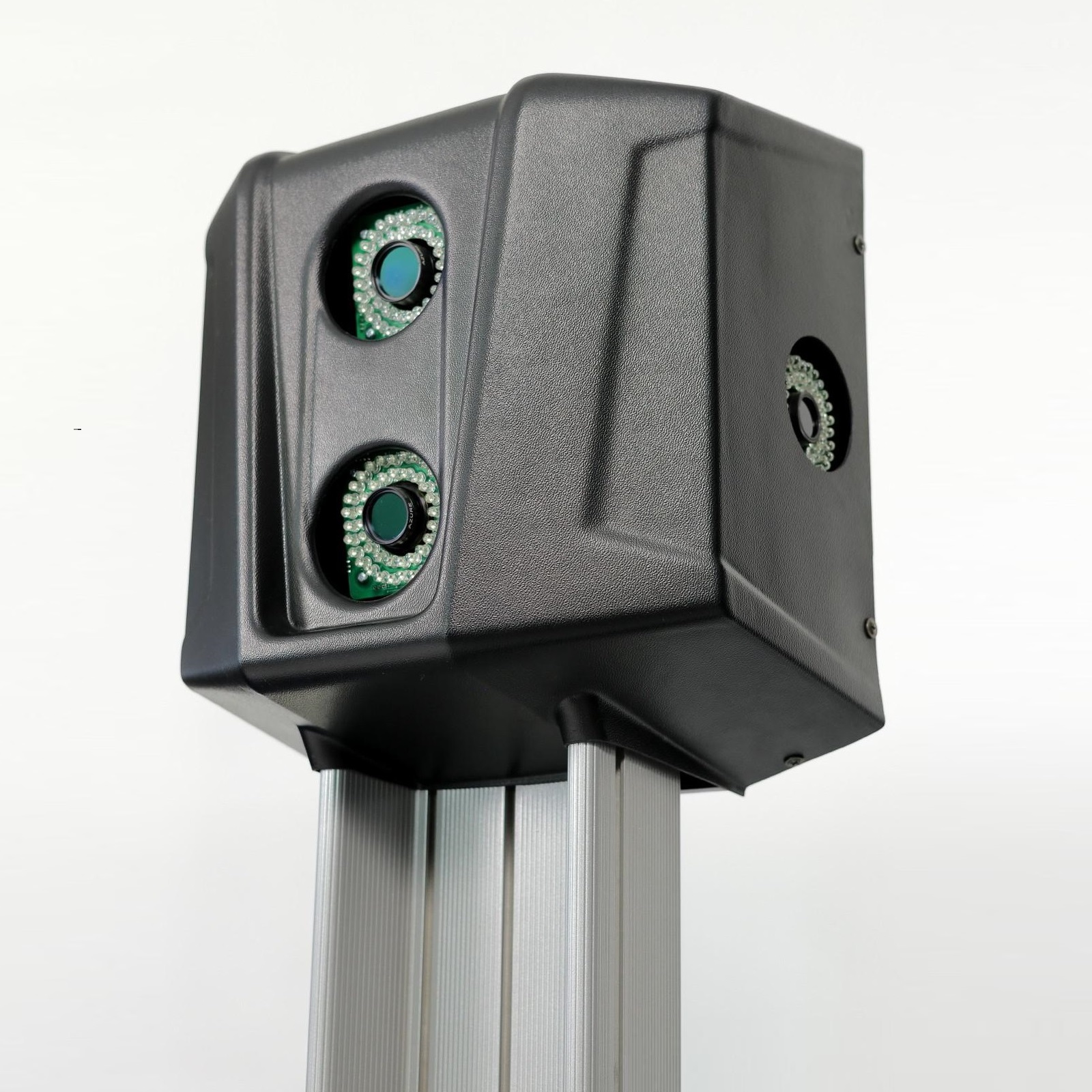

Мобильное исполнение корпуса системы машинного зрения с дополнительной камерой и мишенью для вычисления взаимного положения блоков камер относительно друг друга.

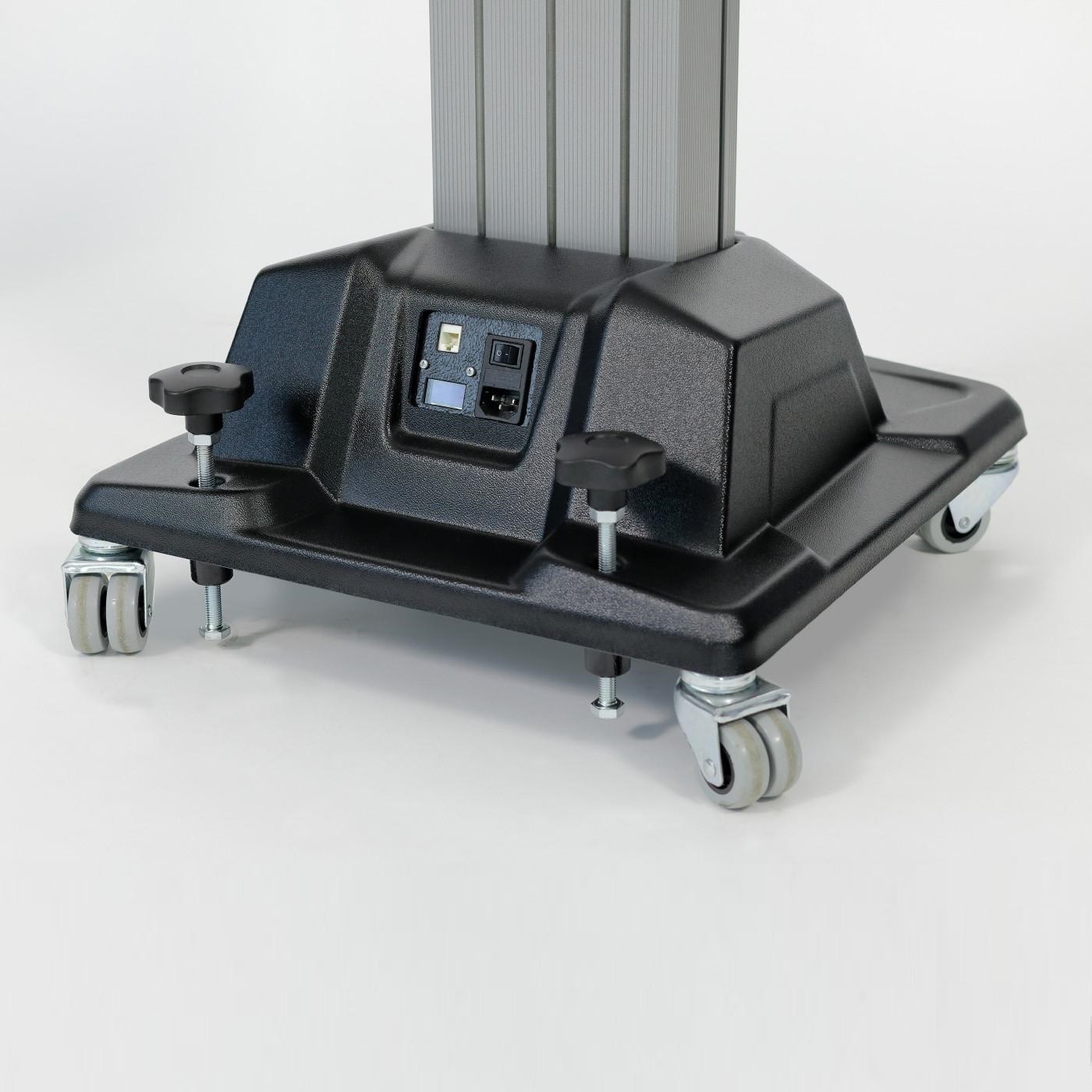

Свободное перемещение между рабочими местами автосервиса, не требующее дополнительной калибровки. В случае необходимости возможно перемещение стенда на место хранения.

Измерительные и регулировочные работы проводятся на яме.

Возможность сквозного проезда упрощает работу с грузовиками и автобусами при проверке и регулировке развал-схождения.

Компенсация биения прокаткой в случае нарушения постановки углов колес (неверный развал и пр.).

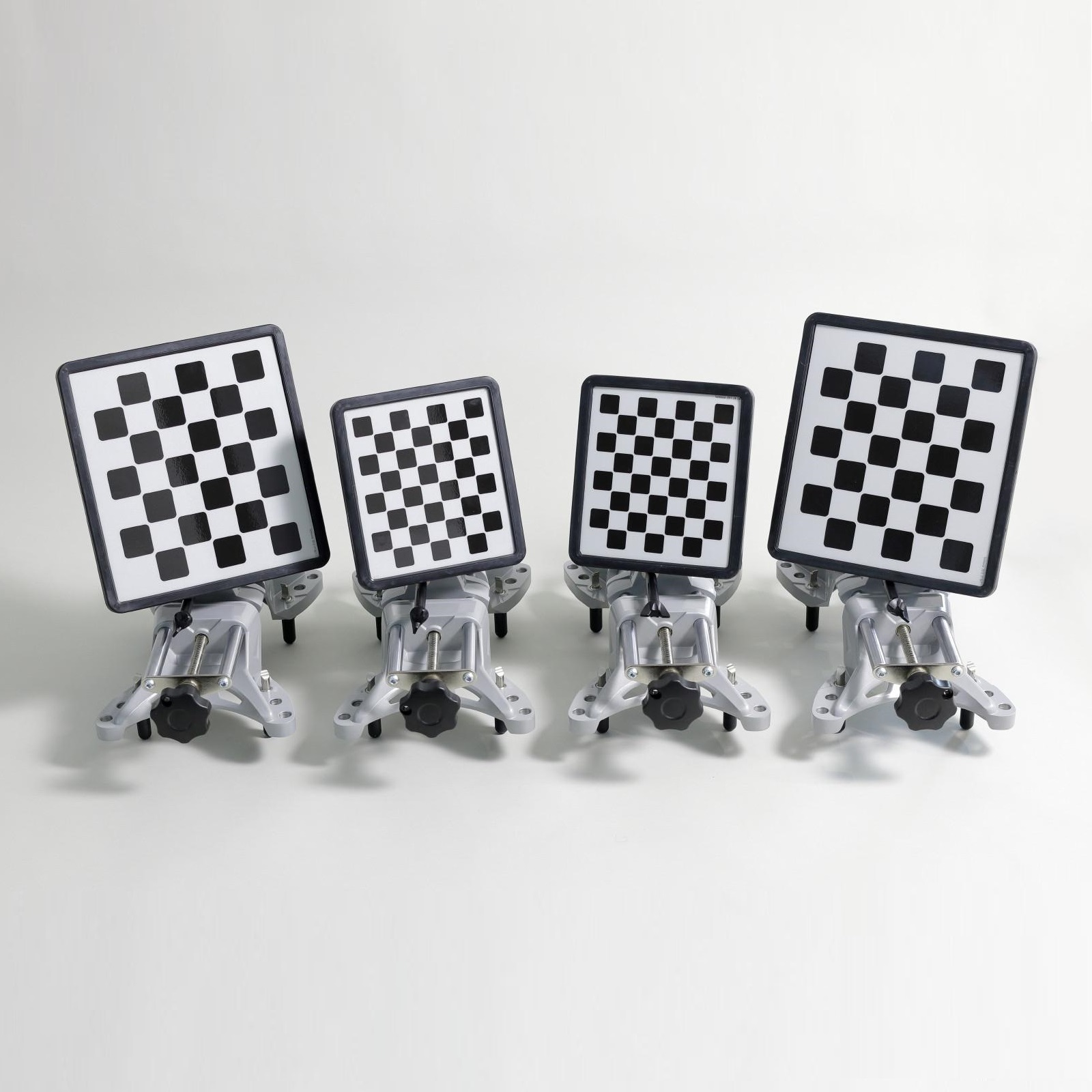

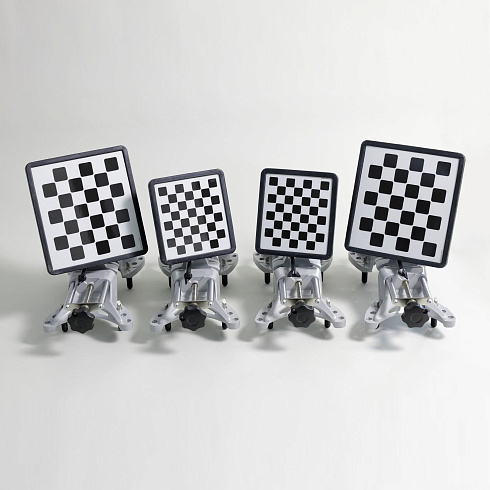

Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками как легких так и большегрузных грузовых автомобилей.

Плоские мишени с градиентным рисунком, покрытые защитным слоем и защищенные прочным противоударным корпусом, являются пассивными отражателями и не содержат электронных элементов.

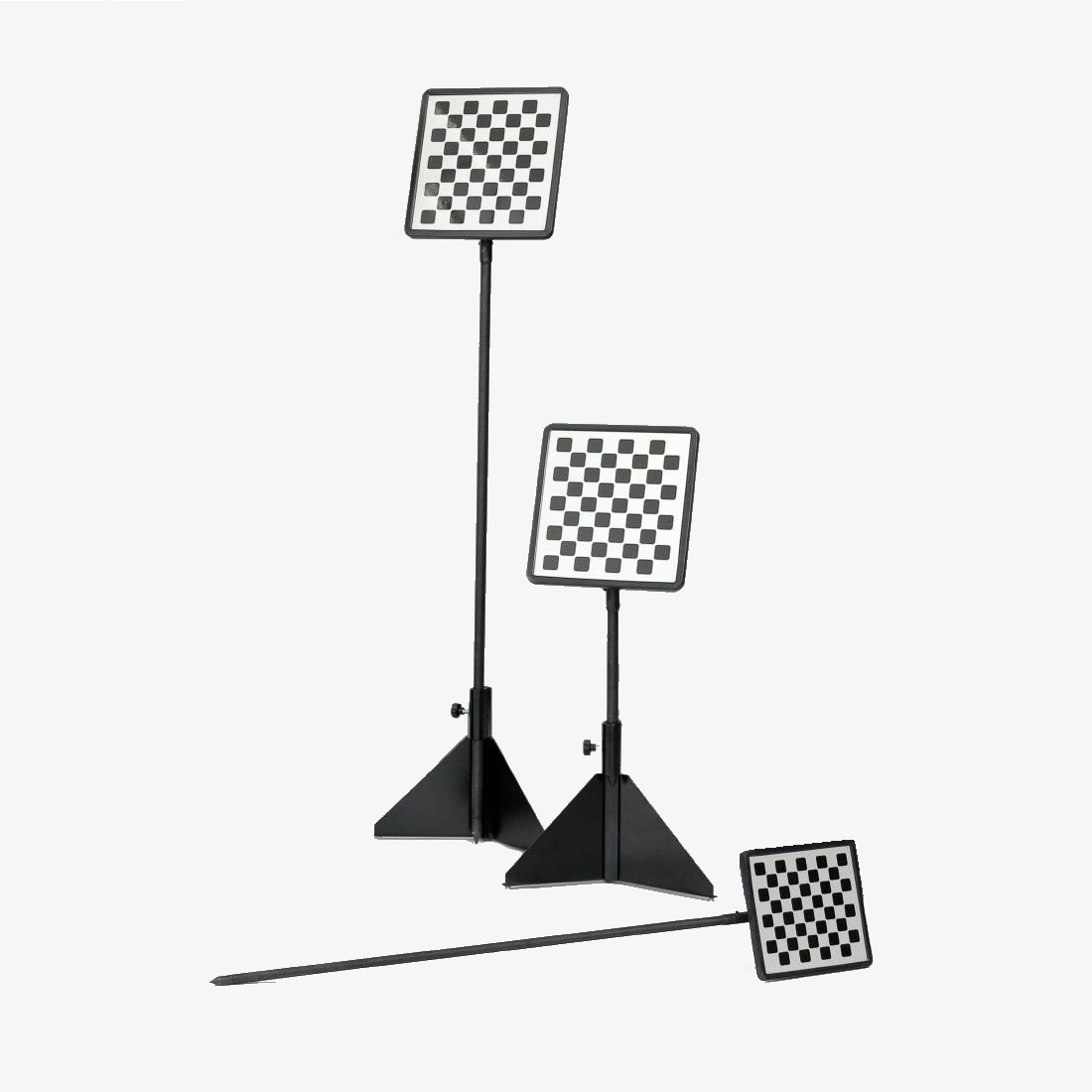

Специальная мишень-щуп позволяет быстро и точно производить измерение положения рамы грузового автомобиля для определения центральной линии (оси движения) автомобиля.

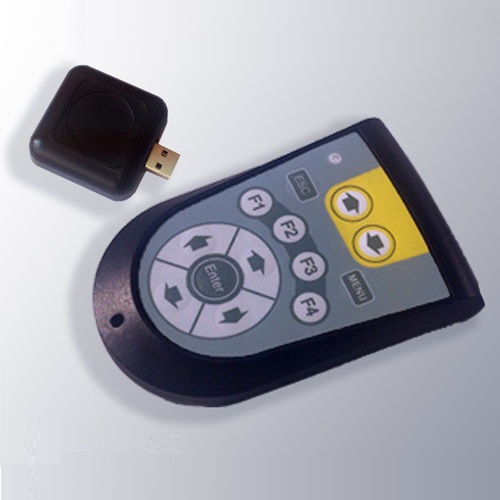

Пульт дистанционного управления позволяет выполнять основные функции программы на расстояние до 10 м. Связь между компьютером и пультом осуществляется осуществляется посредством Wi-Fi.

Программное обеспечение Вектор 3D на основе лицензионной ОС Microsoft Windows 10 имеет трехмерный интерфейс, позволяющий в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране. Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе. Программное обеспечение Вектор 3D использует самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой. ПО включает расширенную систему управления отчетами.

База данных, интегрированная в программу, содержит полную информацию об углах установки колес. Возможность создания пользовательской базы данных.

Бесплатное ежегодное обновление ПО через интернет.

Интеллектуальная система энергосбережения и аккумуляторы повышенной емкости обеспечивают до 10 часов непрерывной автономной работы камер. Отсутствуют провода передачи данных.

Возможность постоянного подключения проводов питания и передачи данных для эксплуатации в режиме 24/7.

Измеряемые параметры

Передний мост:

Развал левый, правый, общий.

Схождение левое, правое, суммарное.

Продольный наклон шкворня левый, правый, общий.

Поперечный наклон шкворня левый, правый, общий.

Включенный угол левый, правый.

Смещение моста.

Задний мост:

Развал левый, правый, общий.

Схождение левое, правое, суммарное.

Смещение моста.

Угол движения.

Комплектация

Технические характеристики

* В случае необходимости измерения контрольных точек рамы в районе переднего бампера, расстояние от камер до передних поворотных платформ должно быть не менее 3000 мм.

Диапазоны измерений

Производитель постоянно ведет работу по модернизации выпускаемого оборудования поэтому оставляет за собой право вносить изменения в оборудование в интересах прогресса и улучшения характеристик без предварительного уведомления.
