T 7202 MC ТЕХНОВЕКТОР 7 MC мобильный cтенд сход-развал 3D

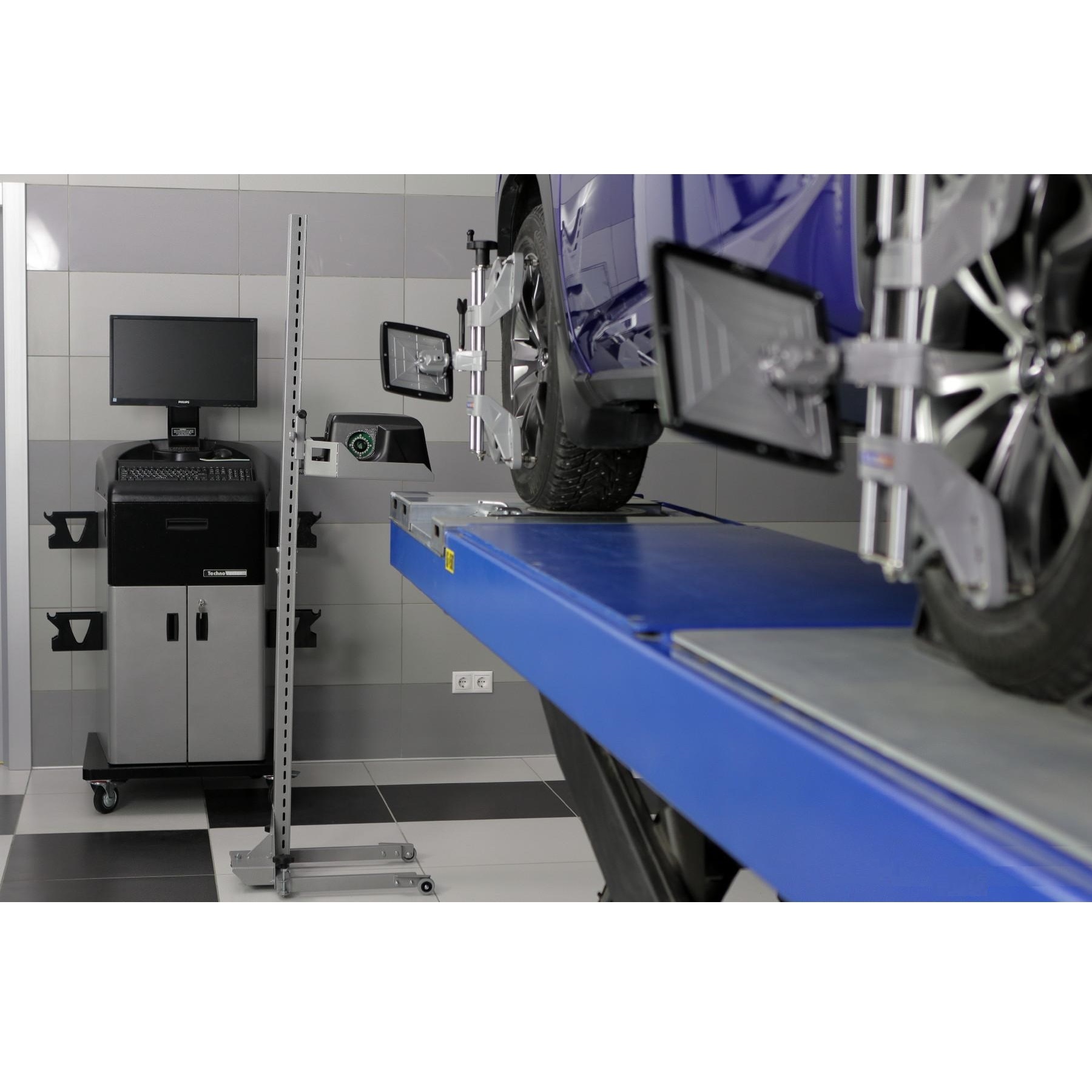

T 7202 МС компьютерный передвижной cтенд развал-схождения ТЕХНОВЕКТОР 7 МС с технологиями 3D для проверки и регулировки углов установки управляемых и неуправляемых колес автомобилей с диаметром обода от 12 до 24 дюймов в условиях автосервиса, СТО, АТП, автосалонов, дилерских диагностических центров.

Особенности

Функционирование стенда основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

3D - технология трехмерного моделирования, обеспечивающая высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.

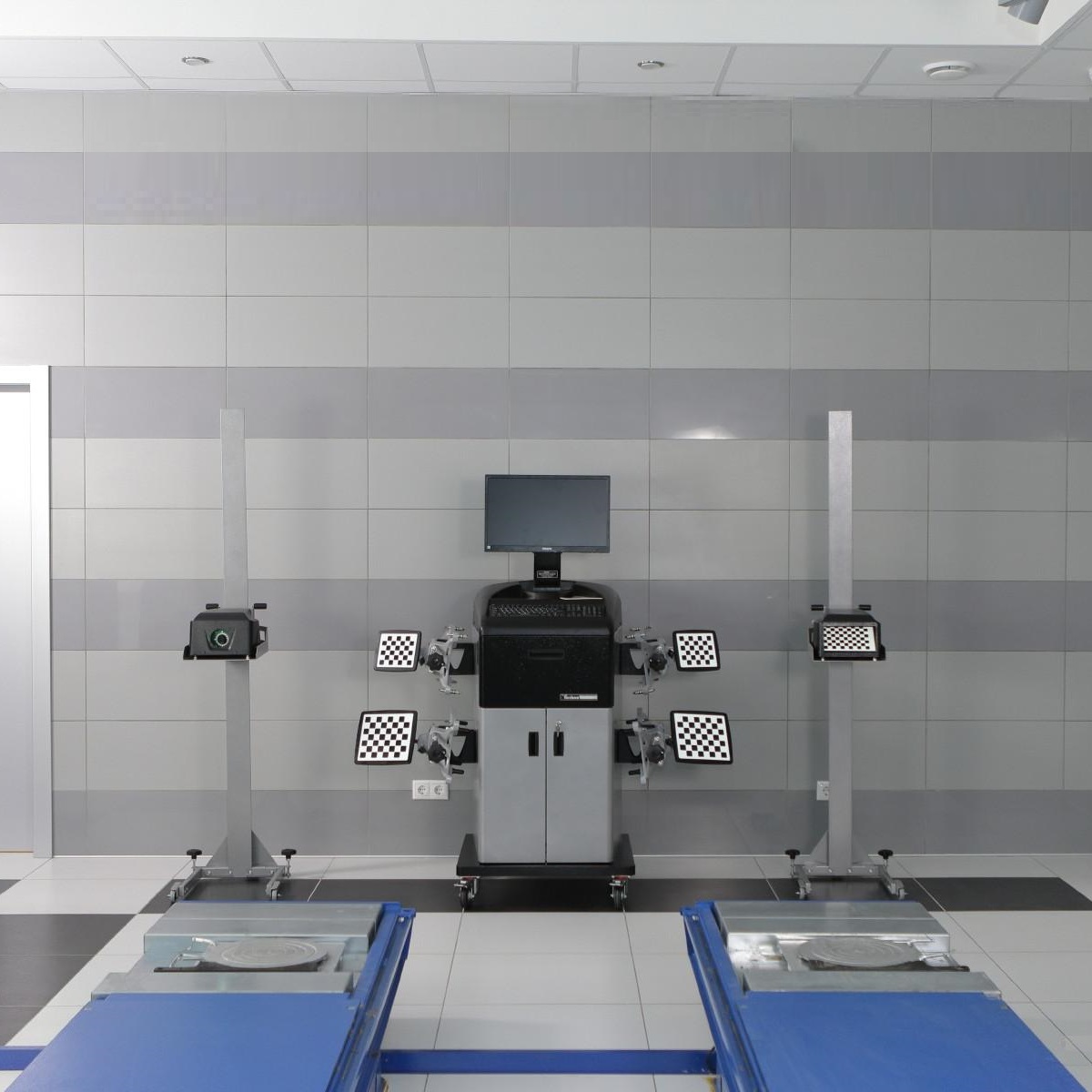

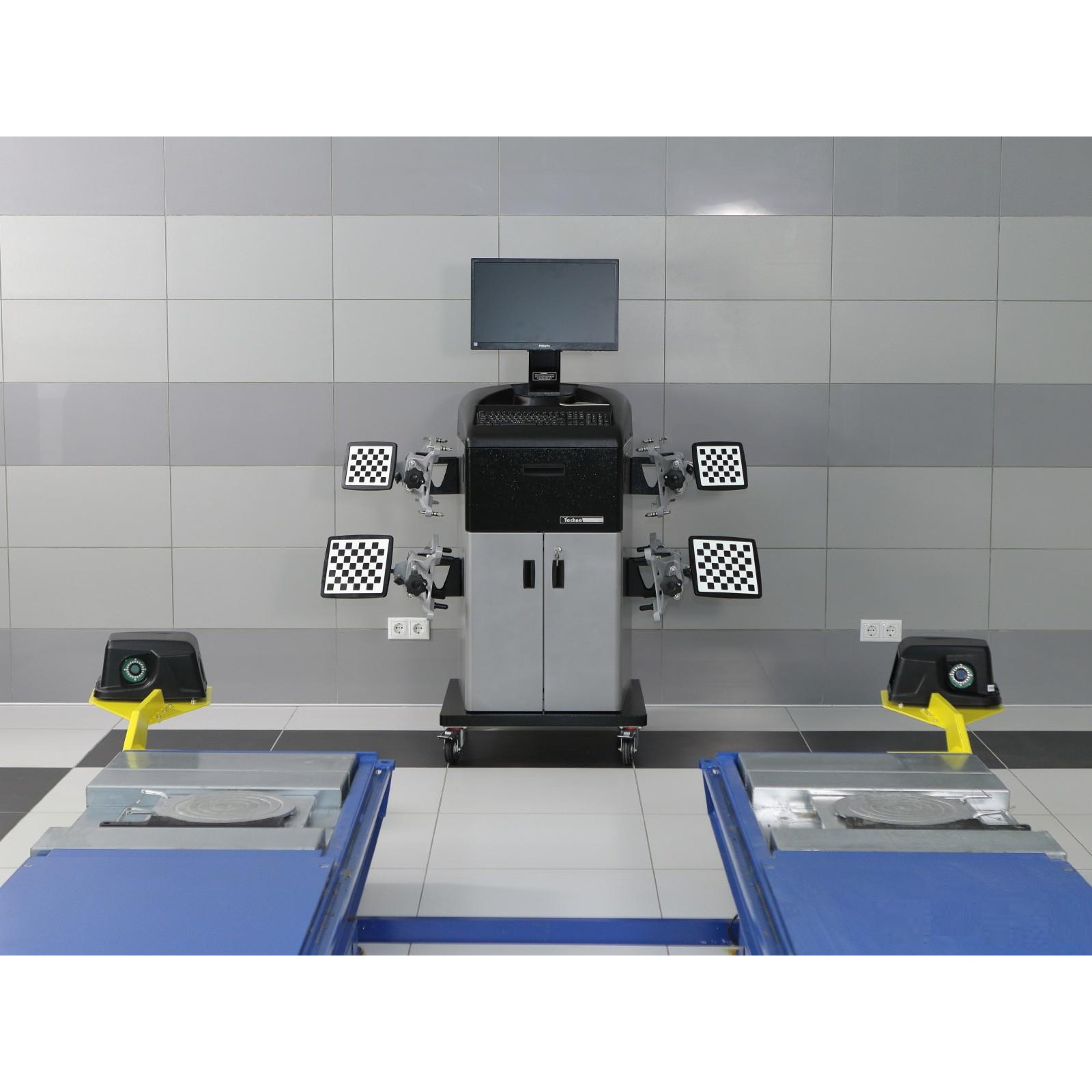

МС - серия мобильных стендов для компактных помещений. Блоки камер устанавливаются на расстоянии 900 мм от центра передних поворотных платформ, что позволяет устанавливать стенд практически вплотную к стене.

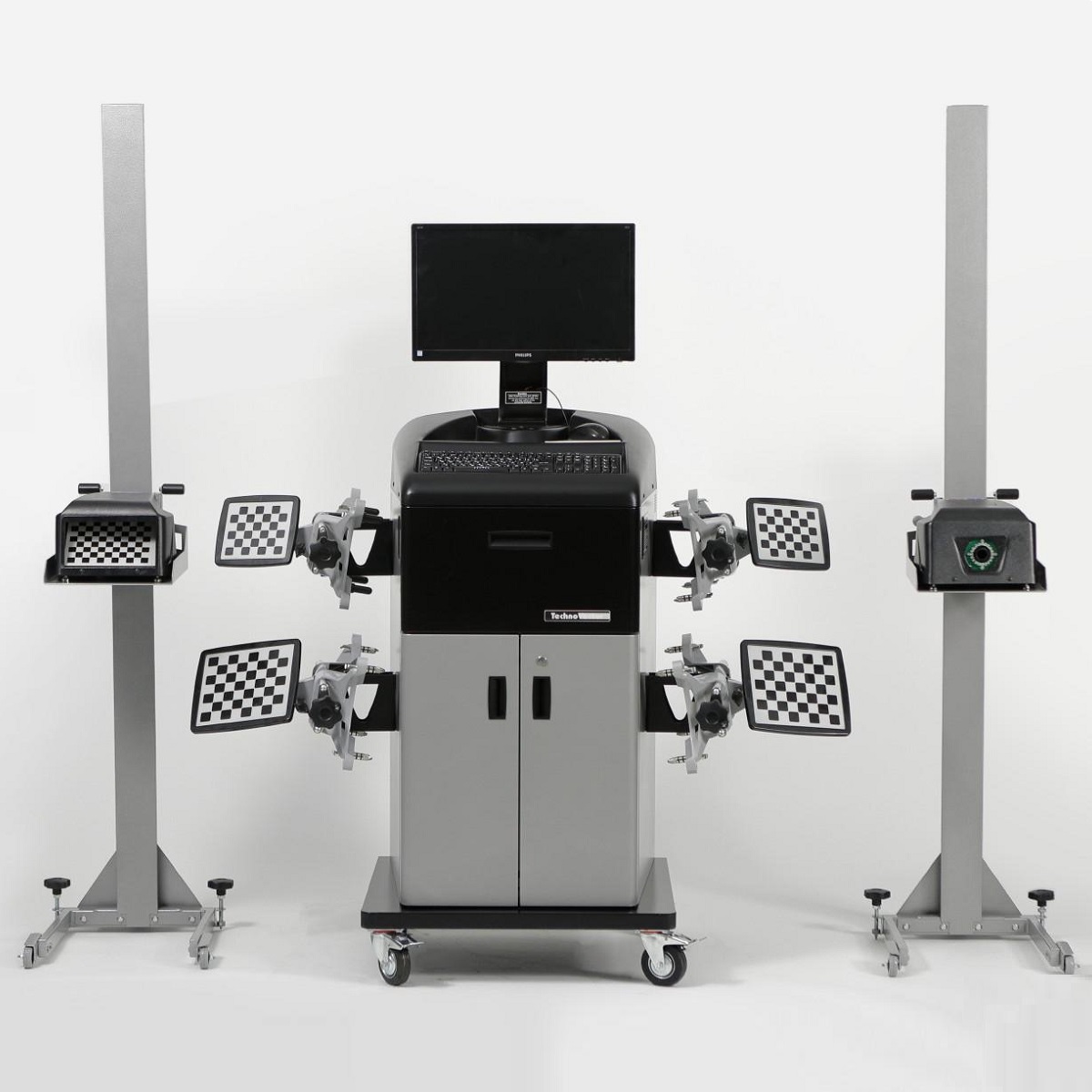

Компьютерная стойка (серия T) мобильная, в компактном металлическом корпусе с дверцами, сверху пластиковая панель на которой располагаются элементы управления. Стойка включает комплект оборудования: полноразмерная клавиатура, беспроводной пульт управления, современный высокоскоростной процессор, цветной широкоформатный LCD-монитор 21,5”, цветной струйный принтер, программное обеспечение Техно Вектор с трехмерной визуализацией.

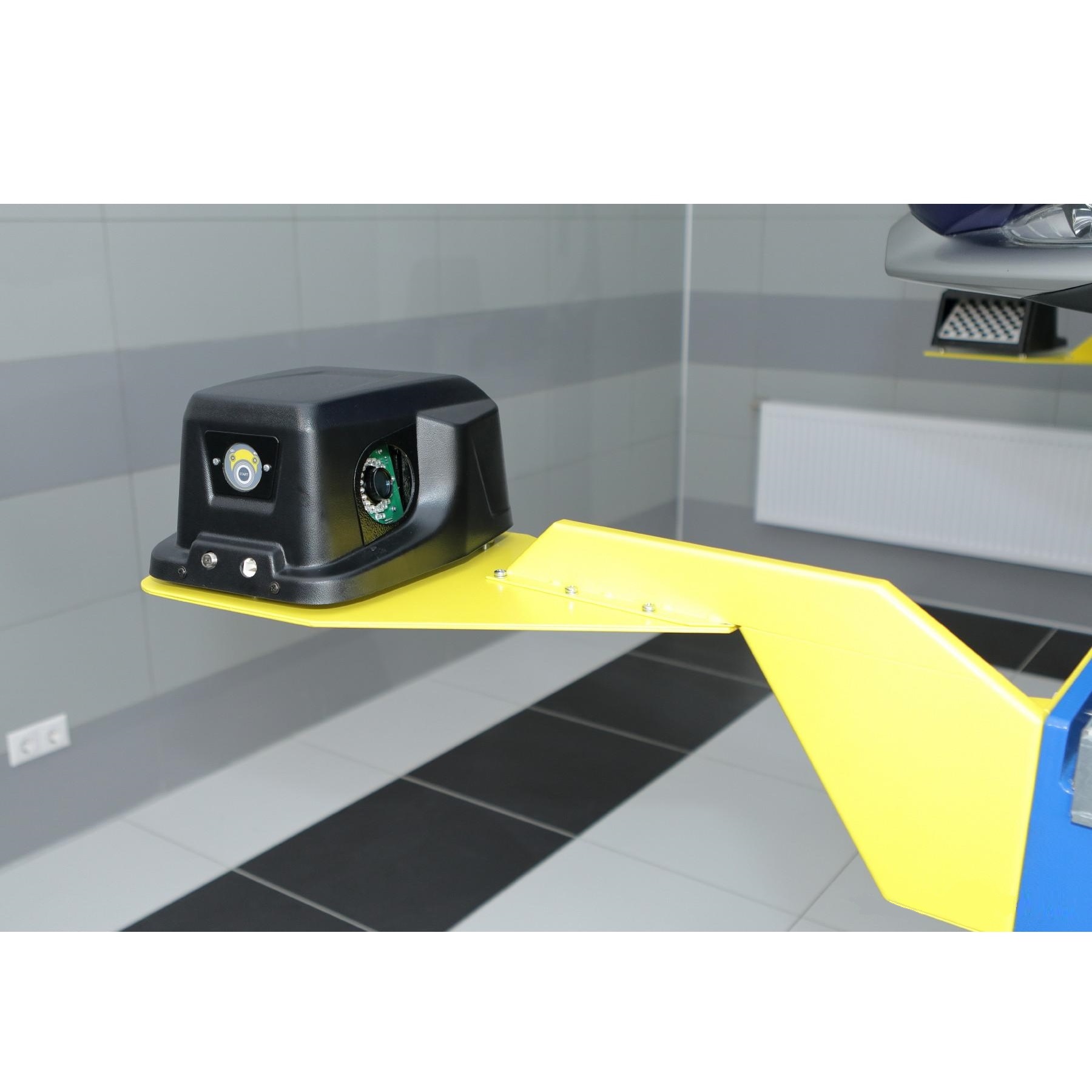

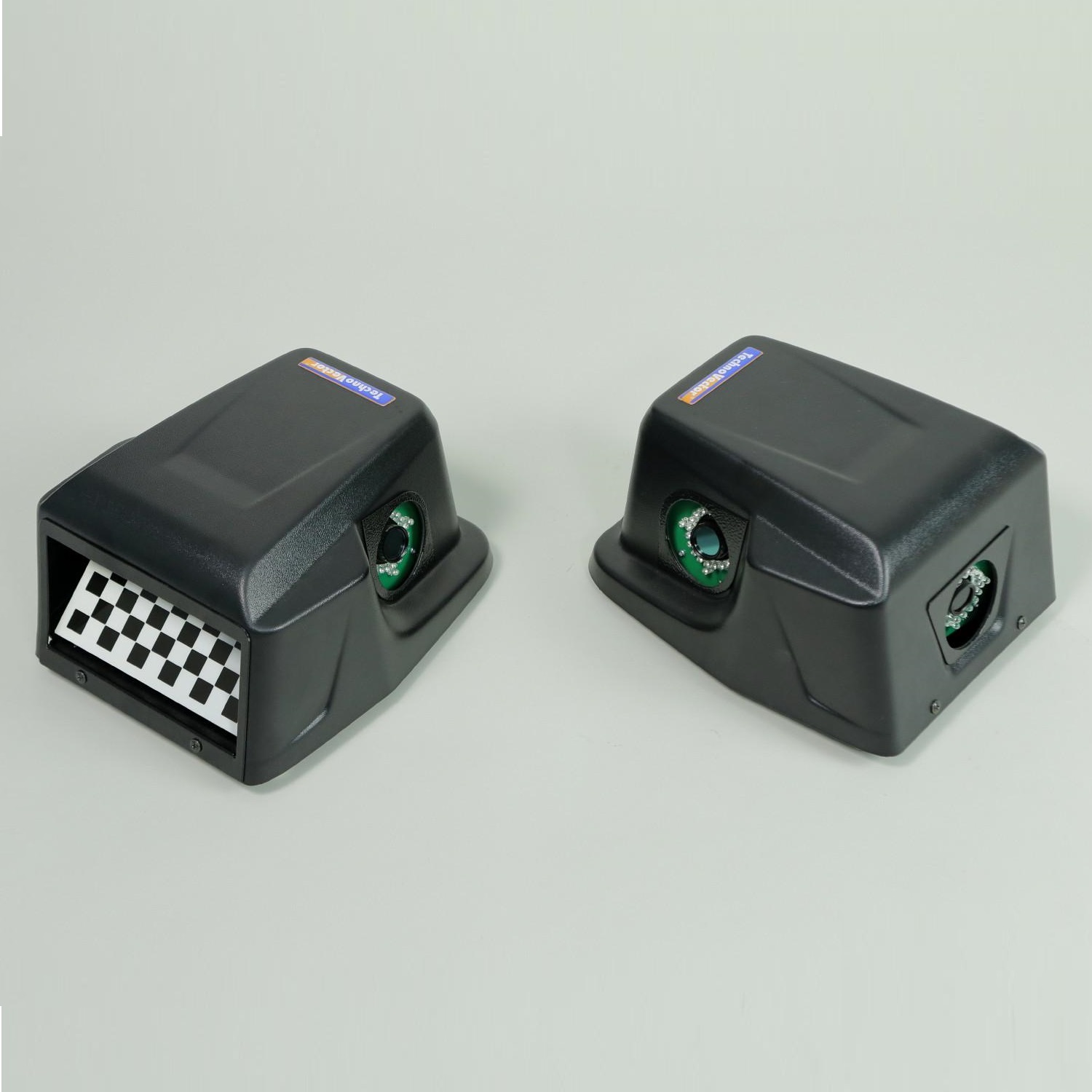

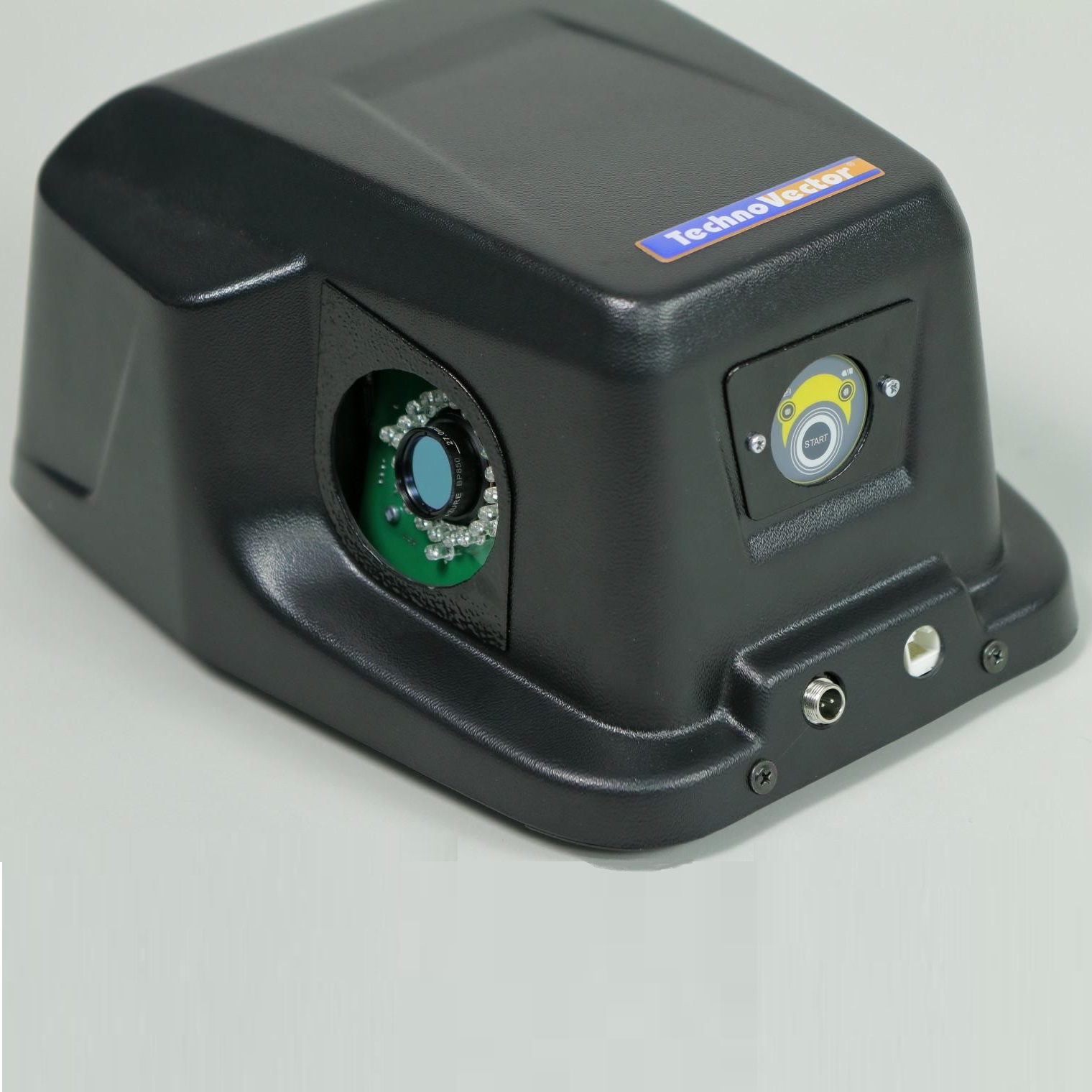

Блоки камер имеют магнитное крепление, благодаря чему они надежно фиксируются и не смещаются при перемещении подъемника.

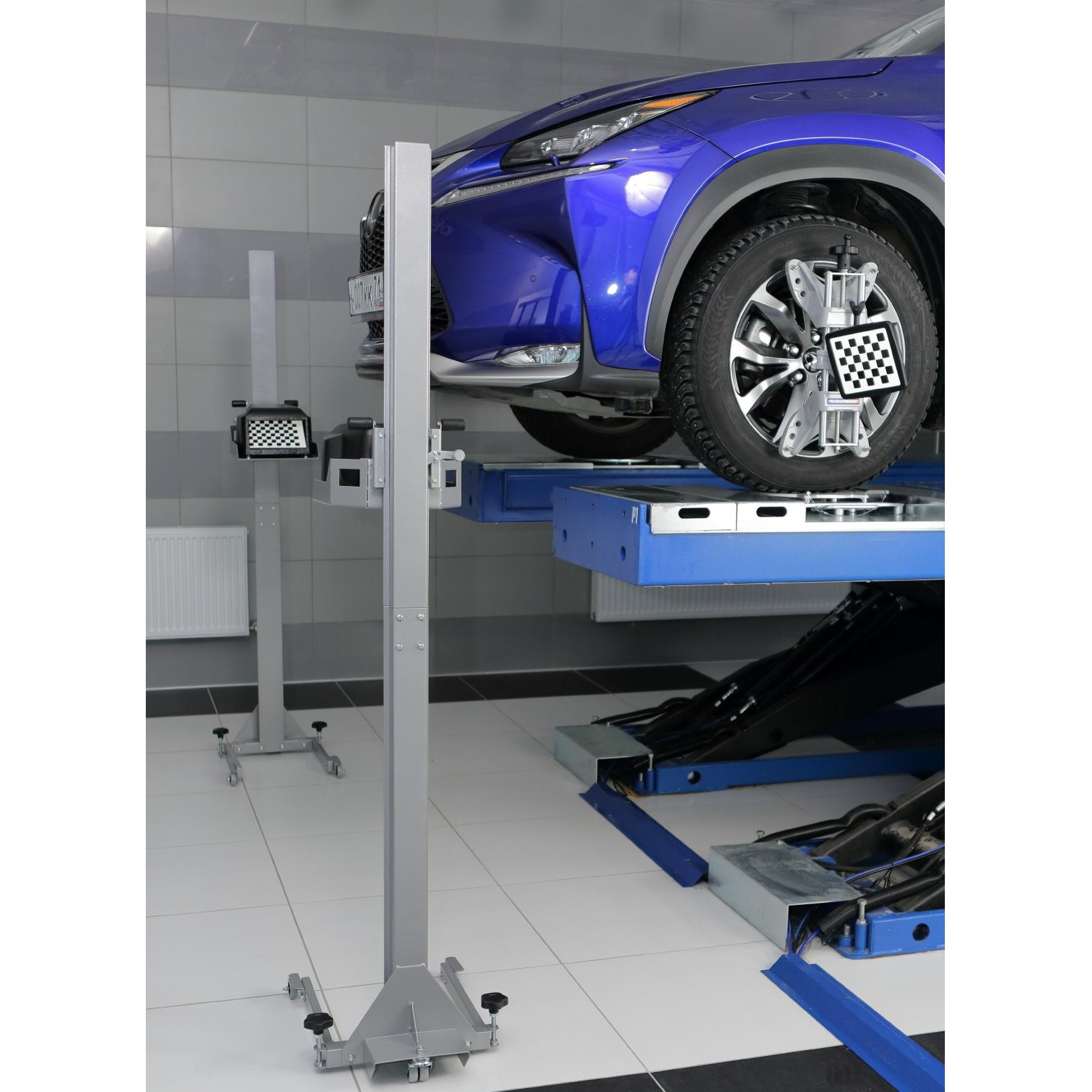

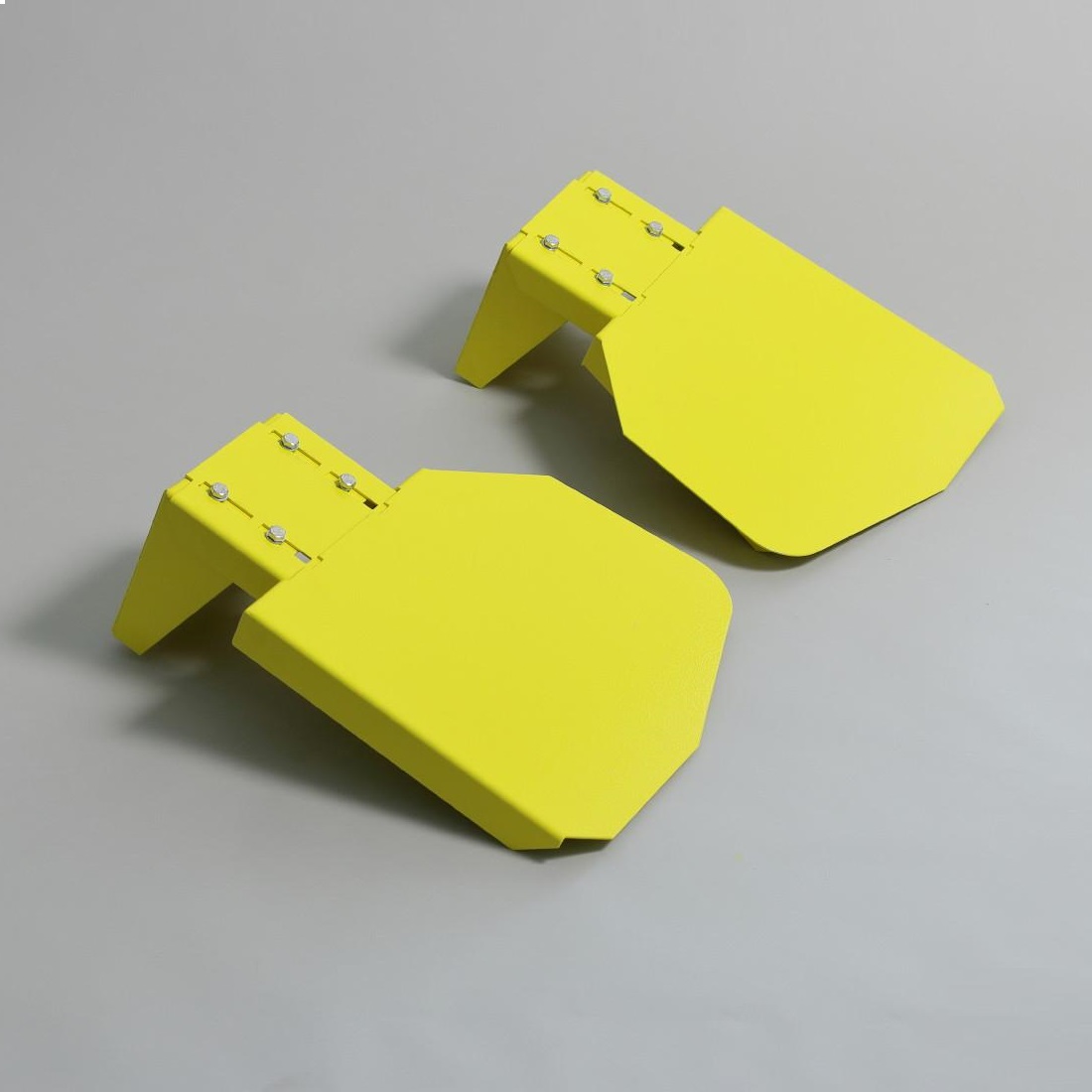

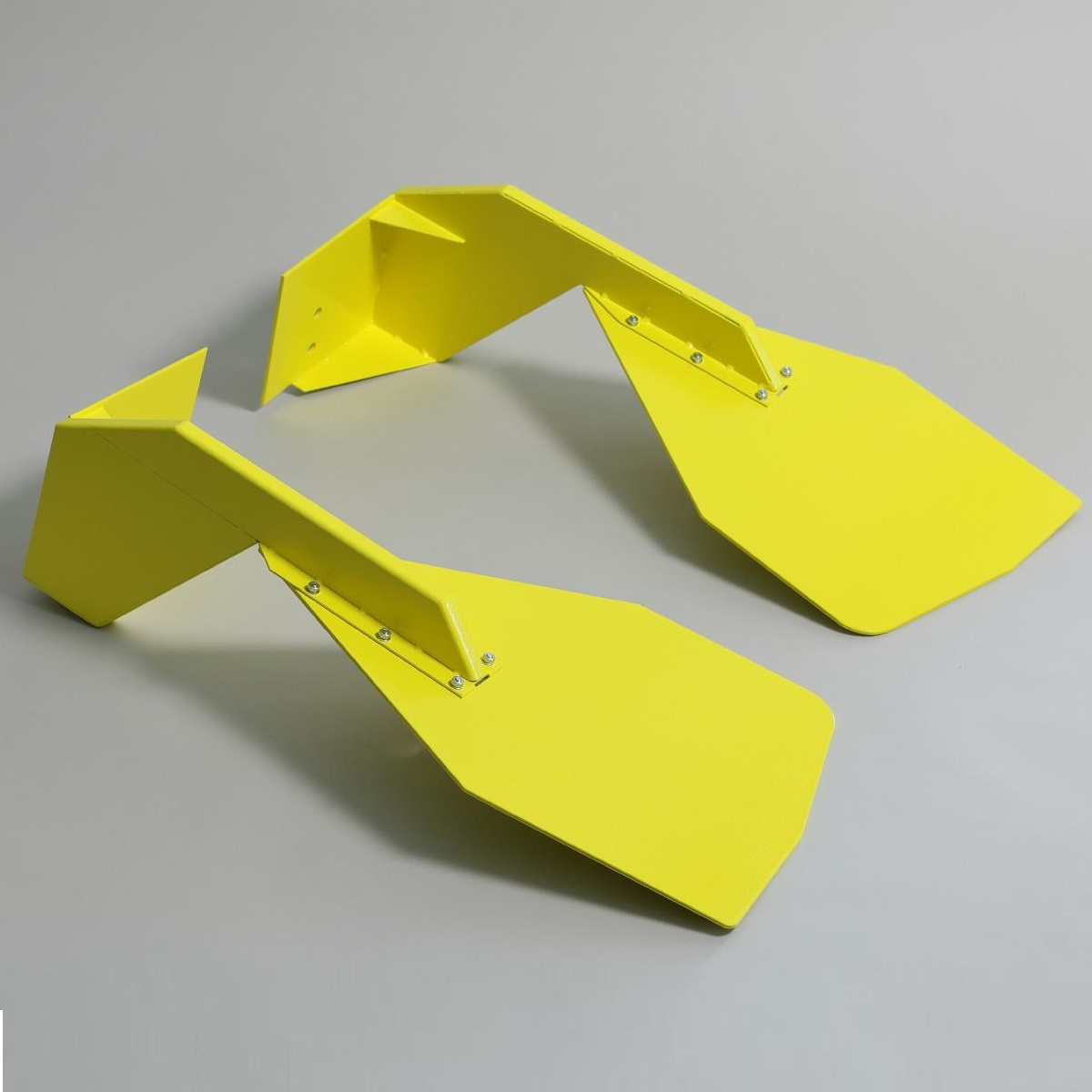

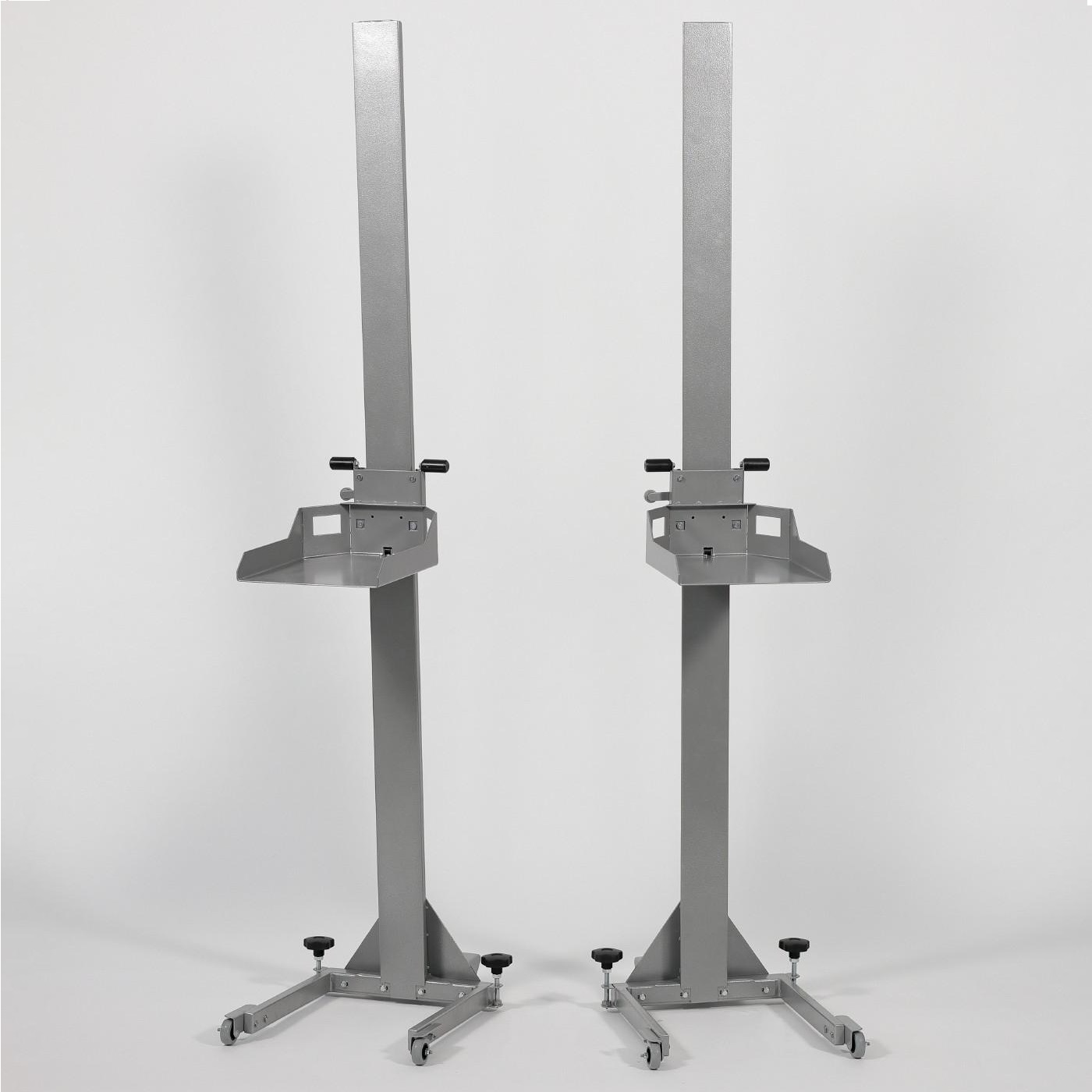

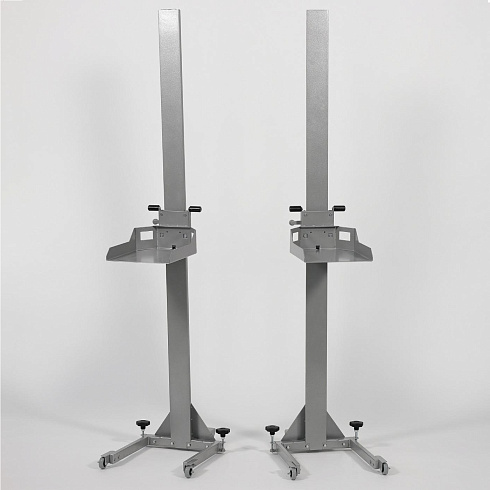

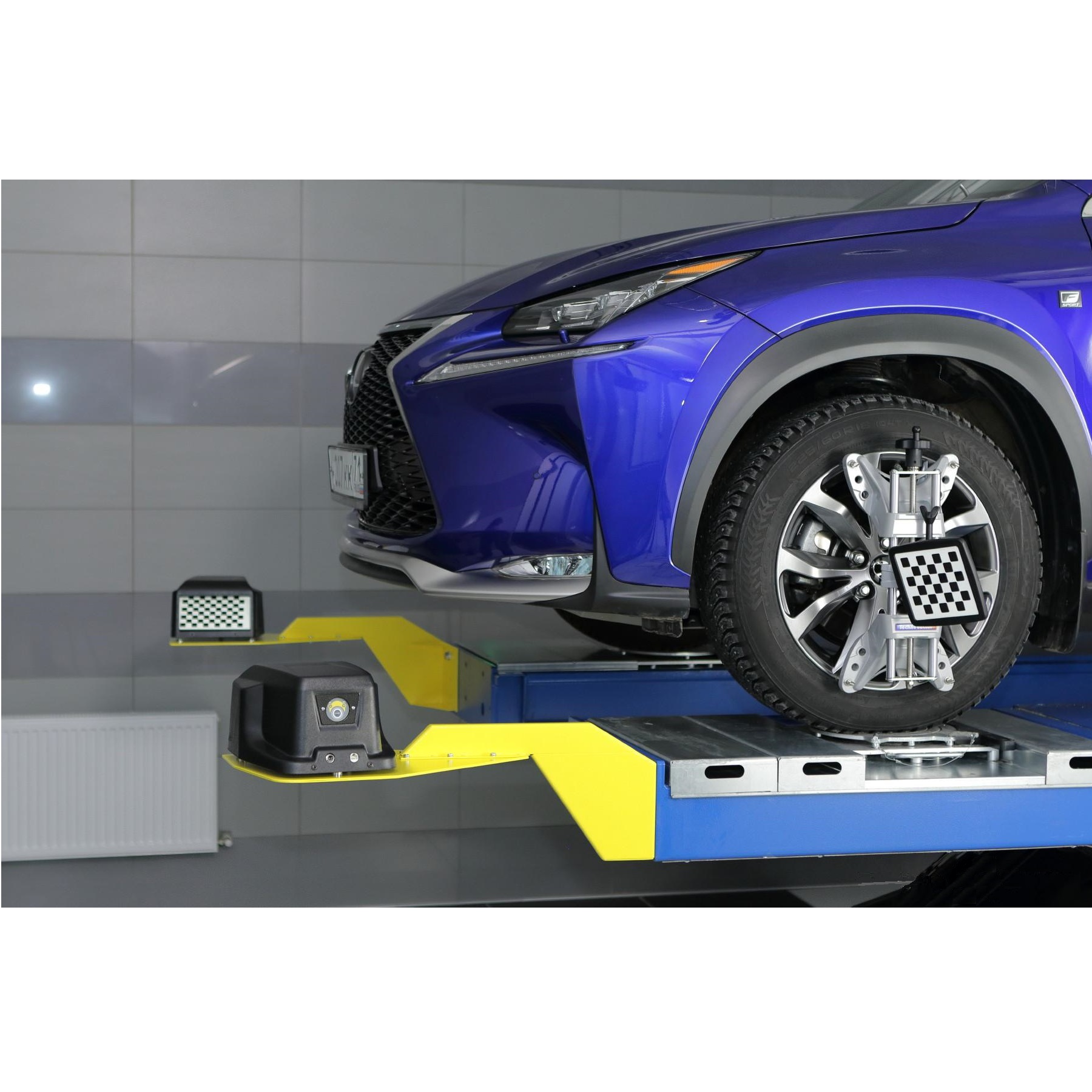

Различные варианты кронштейнов крепления для ножничного и четырехстоечного подъемника, а также вариант универсальных стоек для блоков-камер.

Измерительные и регулировочные работы проводятся на яме или подъемнике.

Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

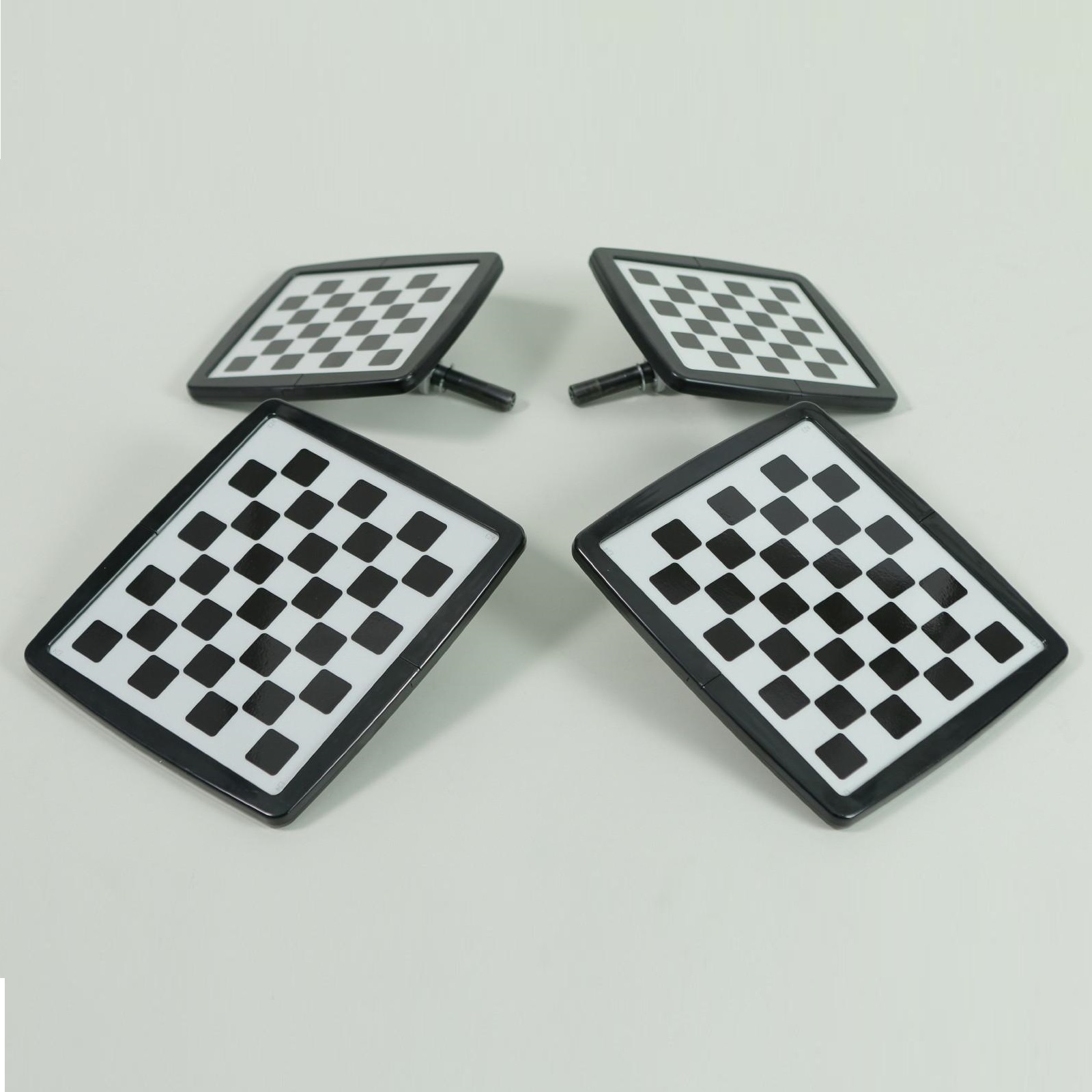

Компактные мишени нового поколения с градиентным рисунком, изготовленные из легкого магниевого сплава, защищенные прочным противоударным корпусом, значительно повышают удобство работы. Мишени являются пассивными отражателями и не содержат электронных элементов.

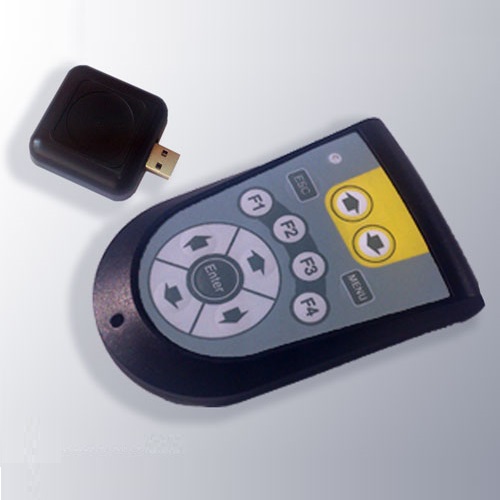

Пульт дистанционного управления позволяет выполнять основные функции программы на расстояние до 10 м. Связь между компьютером и пультом осуществляется осуществляется посредством Wi-Fi.

Программное обеспечение Вектор 3D на основе лицензионной ОС Microsoft Windows 10 имеет трехмерный интерфейс, позволяющий в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране. Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе. Программное обеспечение Вектор 3D использует самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой. ПО включает расширенную систему управления отчетами.

База данных интегрированная в программу содержит: углы установки колес, нормы давления в шинах, трехмерная анимация, схемы и иллюстрации регулировок, более 40000 автомобилей.

Бесплатное ежегодное обновление ПО через интернет.

Возможность постоянного подключения проводов питания и передачи данных для эксплуатации в режиме 24/7.

Установка стенда не требует монтажных работ, так как стенд не привязан к определенному подъемнику или рабочему месту. Для перемещения стенда на новое рабочее место, достаточно просто перенести мишени и блок-камеры.

Измеряемые параметры

Для передней и задней оси:

суммарный и индивидуальный углы схождения колес;

угол развала колеса;

углы смещения колес;

углы симметрии осей.

Для передней оси (управляемые колеса):

угол продольного наклона оси поворота колеса;

Комплектация

Технические характеристики

Диапазоны измерений

Производитель постоянно ведет работу по модернизации выпускаемого оборудования поэтому оставляет за собой право вносить изменения в оборудование в интересах прогресса и улучшения характеристик без предварительного уведомления.
