7202 T S ТЕХНОВЕКТОР 7 cтенд сход-развал 3D

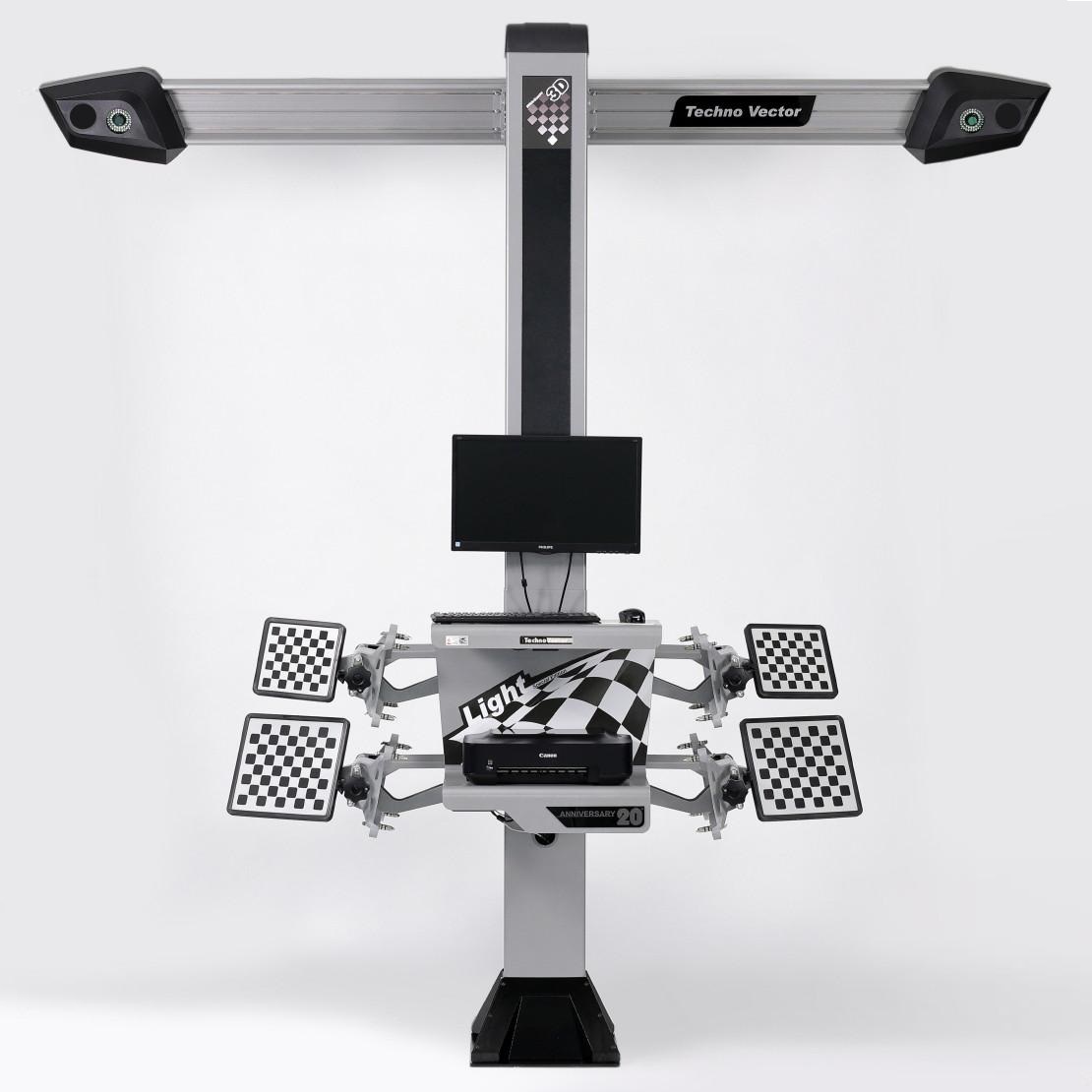

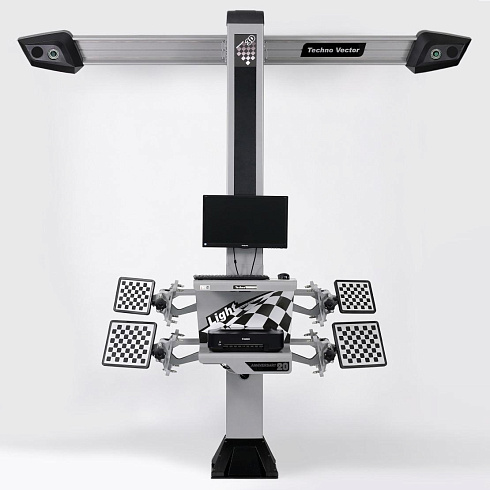

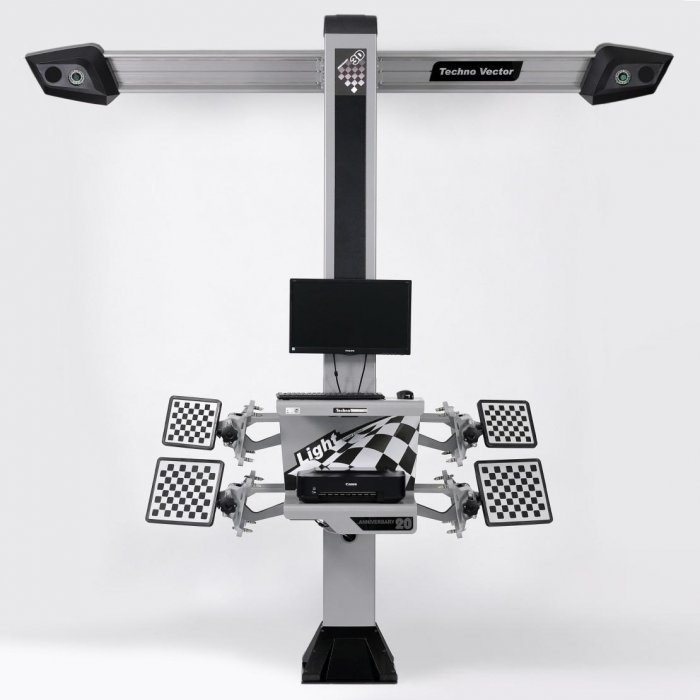

7202 TS компьютерный cтенд развал-схождения ТЕХНОВЕКТОР 7 серии Optima с технологиями 3D и WideScope для проверки и регулировки углов установки управляемых и неуправляемых колес автомобилей с диаметром обода от 12 до 24 дюймов в условиях автосервиса, СТО, АТП, диагностических центров и автомобильных заводов.

Особенности

Функционирование стенда основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

3D - технология трехмерного моделирования, обеспечивающая высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.

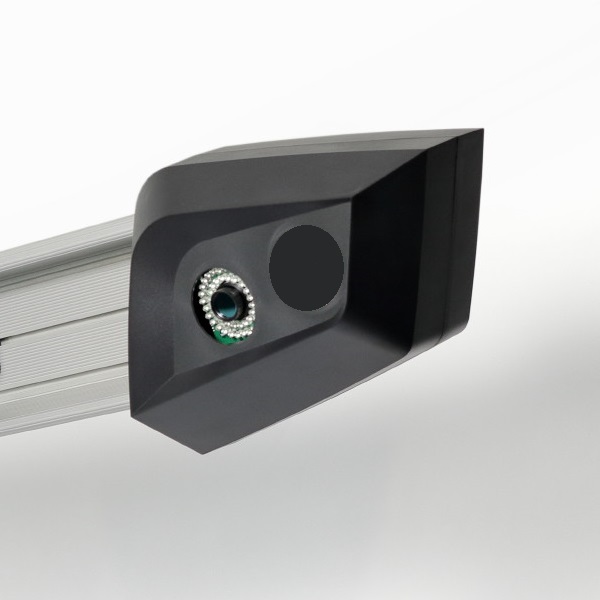

WideScope – новая «широкоугольная» система машинного зрения, которая обеспечивает диапазон рабочих высот подъемника до двух раз больше по сравнению с аналогичными стендами других производителей. Система оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата, с помощью которых автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве. Передача данных с камер на ПК осуществляется по протоколу TCP/IP.

Optima - облегченная серия стендов, поставляемая без: передних поворотных платформ; накладок на передние поворотные платформы; монитора; принтера.

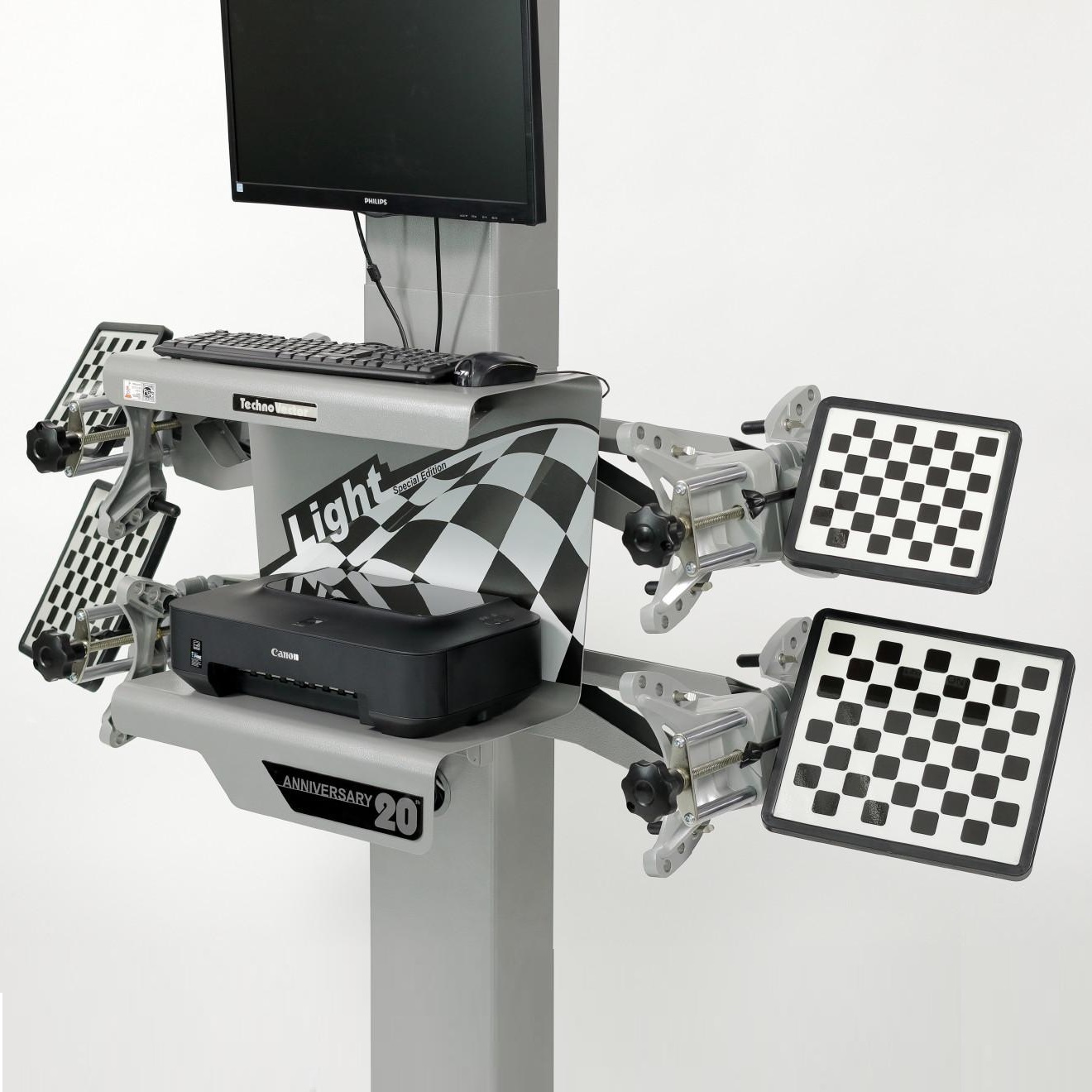

Компьютерная стойка (серия Light) открытого типа металлическая с полками, на которых располагаются элементы управления. Стойка неподвижная и крепится на вертикальной опоре корпуса видеокамер. Стойка включает комплект оборудования: полноразмерная клавиатура, беспроводной пульт управления, современный высокоскоростной процессор, программное обеспечение Техно Вектор с трехмерной визуализацией.

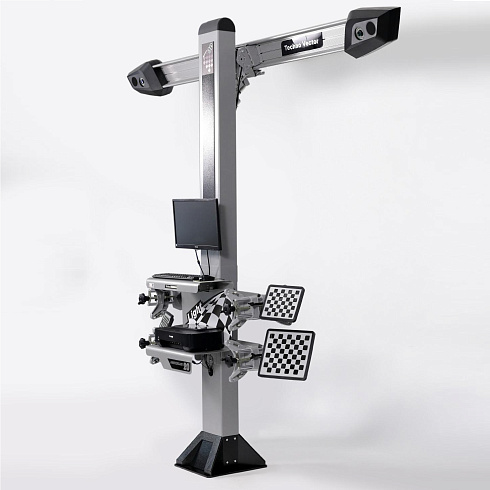

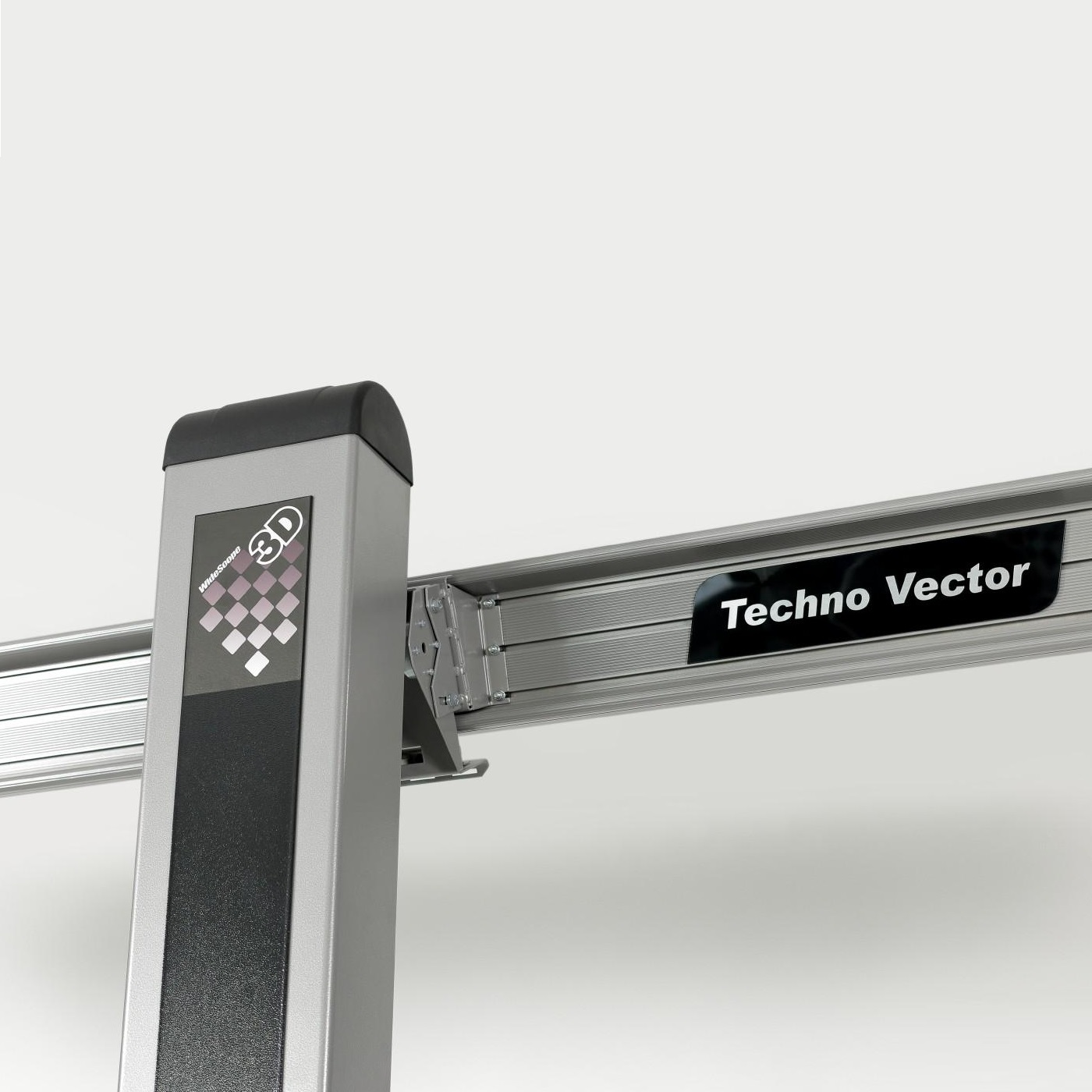

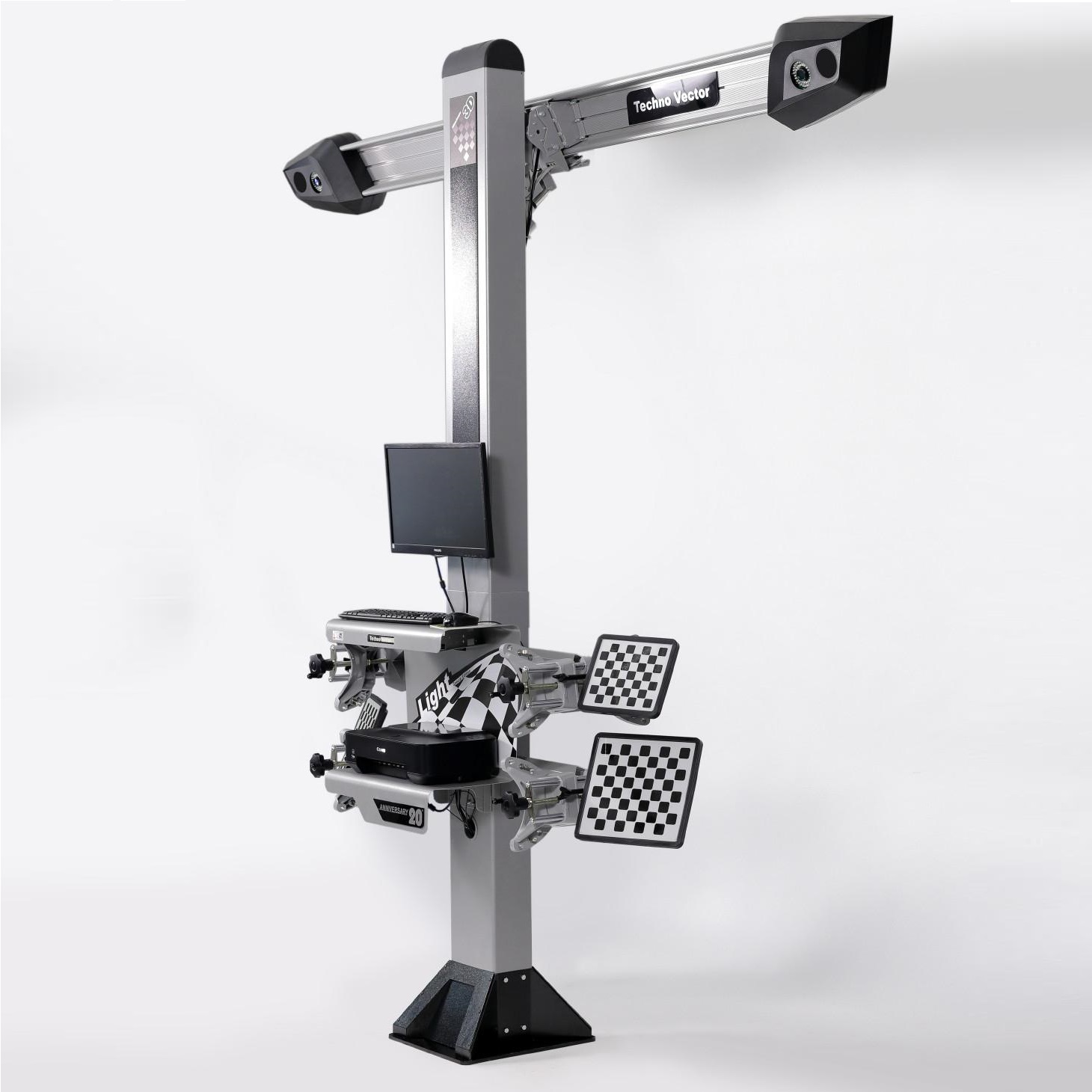

Корпус системы машинного зрения (тип Т) предназначен для напольной установки и представляет собой вертикальную Т-образную стойку с камерами. Вариант исполнения корпуса - Steel (сталь).

Измерительные и регулировочные работы проводятся на яме.

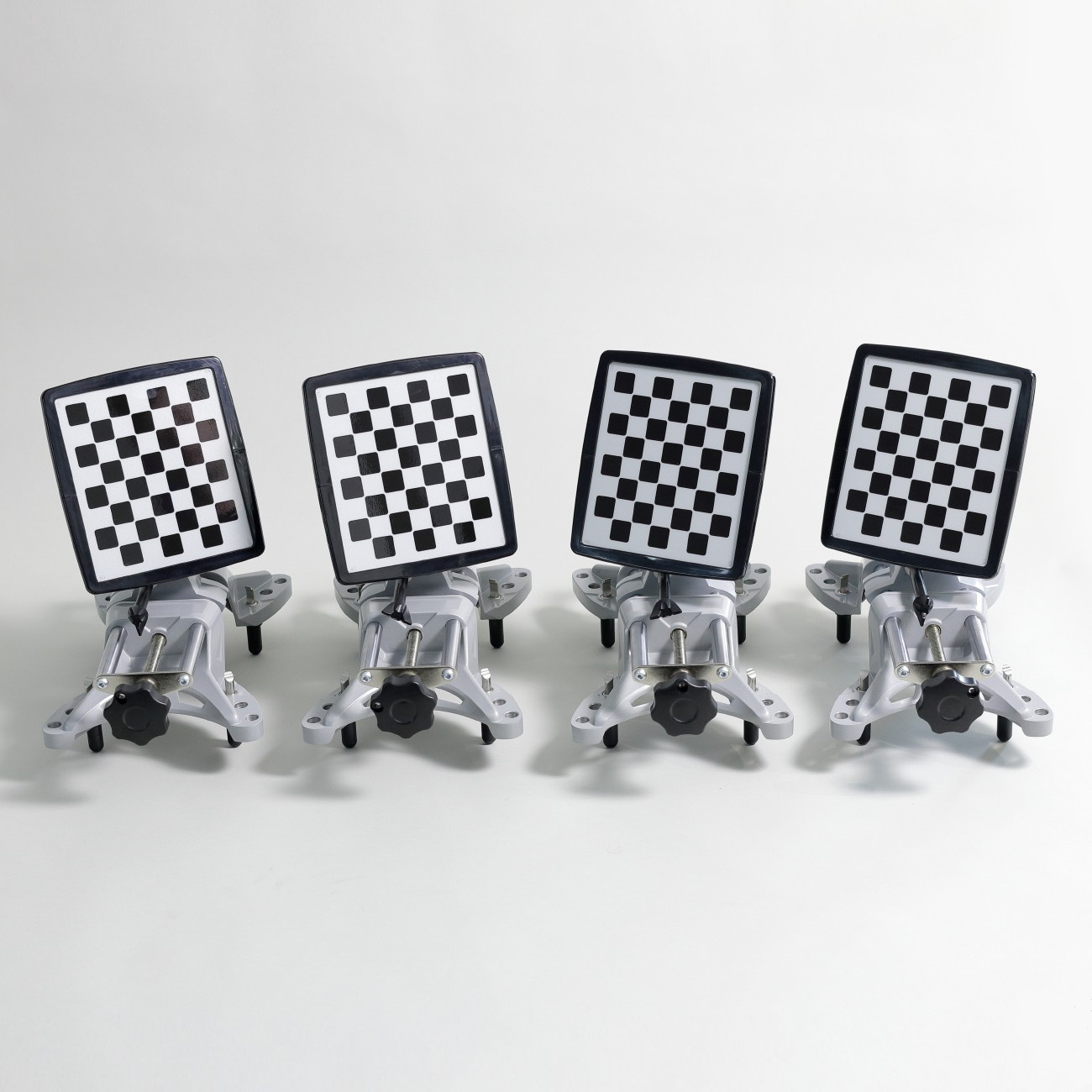

Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

Плоские мишени с градиентным рисунком, покрытые защитным слоем и защищенные прочным противоударным корпусом, являются пассивными отражателями и не содержат электронных элементов.

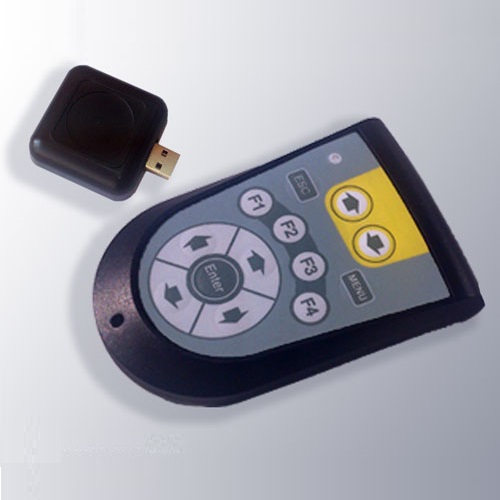

Пульт дистанционного управления позволяет выполнять основные функции программы на расстояние до 10 м. Связь между компьютером и пультом осуществляется осуществляется посредством Wi-Fi.

Программное обеспечение Вектор 3D на основе лицензионной ОС Microsoft Windows 10 имеет трехмерный интерфейс, позволяющий в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране. Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе. Программное обеспечение Вектор 3D использует самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой. ПО включает расширенную систему управления отчетами.

База данных интегрированная в программу содержит: углы установки колес, нормы давления в шинах, трехмерная анимация, схемы и иллюстрации регулировок, более 40000 автомобилей.

Бесплатное ежегодное обновление ПО через интернет.

Измеряемые параметры

Для передней и задней оси:

суммарный и индивидуальный углы схождения колес;

угол развала колеса;

углы смещения колес;

углы симметрии осей.

Для передней оси (управляемые колеса):

угол продольного наклона оси поворота колеса;

Комплектация

Технические характеристики

** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.

Диапазоны измерений

Производитель постоянно ведет работу по модернизации выпускаемого оборудования поэтому оставляет за собой право вносить изменения в оборудование в интересах прогресса и улучшения характеристик без предварительного уведомления.
