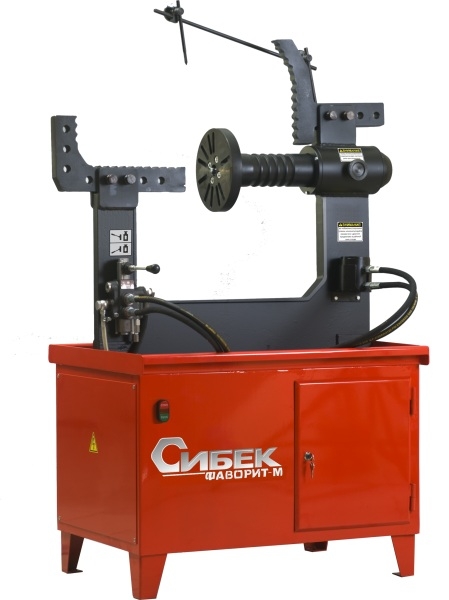

Станок для правки дисков "Фаворит-М", 380 В
Производитель: Сибек, Россия
Дископрав "Фаворит-М" предназначен для правки литых и кованых легкосплавных дисков легковых автомобилей с посадочным диаметром от 10 до 22 дюймов включительно (до 22-х дюймов - используя мобильный кронштейн). Модель "Фаворит-М" отличается от модели "Фаворит" усиленной С-образной струбциной, которая для увеличения жёсткости проварена 10-мм стальной полосой.
Функциональные особенности
Стенд оборудован усиленной С-образной струбциной, которая для увеличения жёсткости проварена 10-мм стальной полосой.
Вал стенда изготовлен из инструментальной стали 50Х с повышенной износостойкостью и прочностью
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера.
Гидравлический привод стенда позволяет достигать максимального усилия в зоне правки до 3700 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска.
Стенд комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда имеется инструментальный ящик.
Управление рабочим гидроцилиндром осуществляется при помощи гидрораспределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндр приводится в действие давлением масла, создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода. Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту.
На обратной стороне струбцины имеется указатель биения, в виде металлического стержня с острым основанием. Указатель биения предназначен для четкого определения места ремонта, особенно в заключительной стадии.
Технические характеристики
Параметр |
Значение
|
Напряжение питания, В |
380±10% |
Потребляемая мощность, Вт |
750 |
Размер ремонтируемых дисков (посадочный диаметр), дюйм |
10-22 |
Рабочий ход штока гидроцилиндра, мм |
30 |
Рабочее давление в гидросистеме, кгс/см² |
75-80 |
Рабочее усилие, развиваемое гидроцилиндром, кгс |
2450 |
Максимальное усилие, развиваемое гидроцилиндром, кгс |
3700 |
Степень защиты оболочки, |
IPX0 |
Класс защиты от поражения электрическим током, |
I |
Расчетная производительность дисков/час |
4 |
Габаритный размеры (Д х Ш х В), мм |
885х610х1190(1365) |
Вес, кг |
190 |
Размеры в упаковке (Д х Ш х В), мм |
1100x700x1375 |
Вес в упаковке, кг |
220 |
