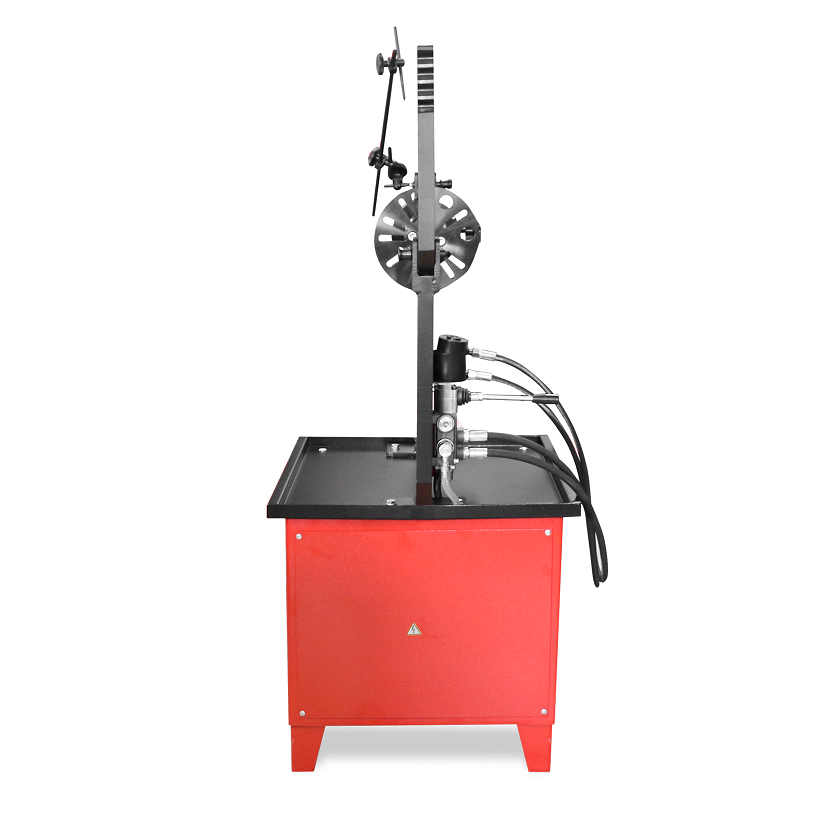

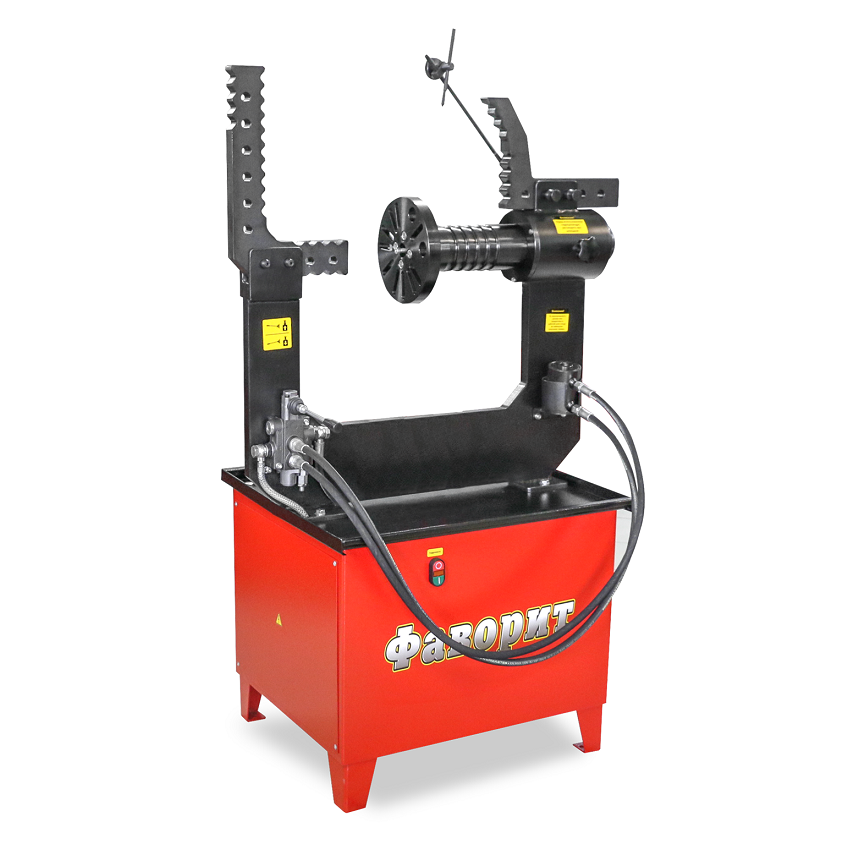

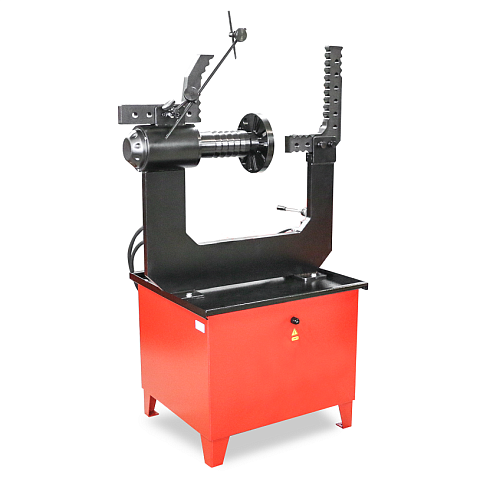

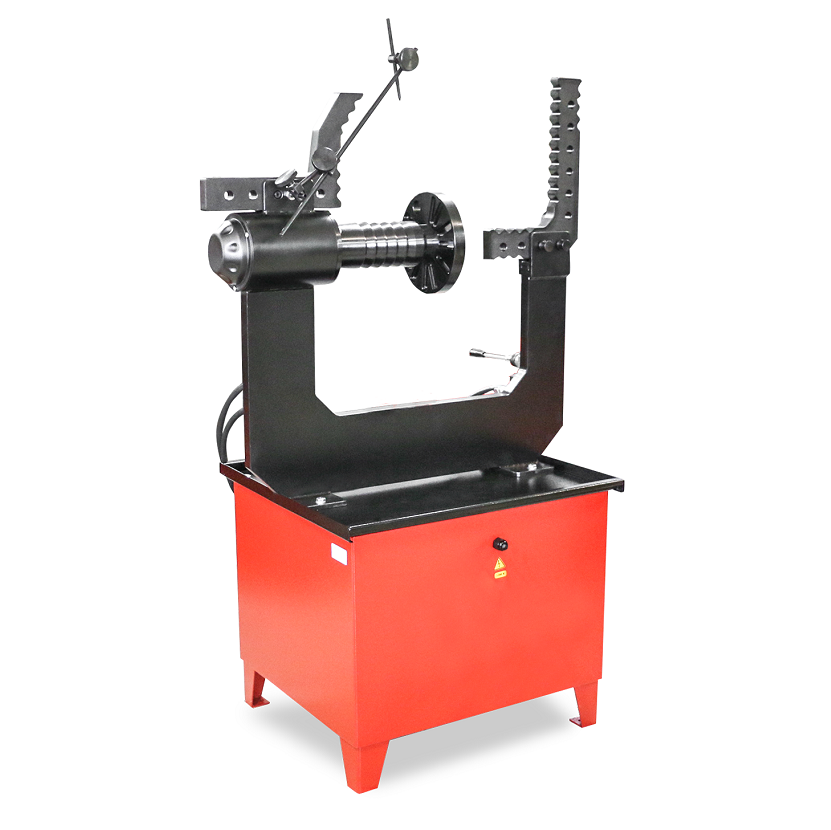

СИБЕК "Фаворит" станок для правки литых и кованых легкосплавных дисков легковых автомобилей с посадочным диаметром от 13 до 24 дюймов включительно (от 22-х дюймов используется мобильный кронштейн).
Функциональные особенности
Правка дисков размера от 22 до 24" возможна при использовании мобильного кронштейна.
Вал стенда изготовлен из инструментальной стали 50Х с повышенной износостойкостью и прочностью.
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера.
Гидравлический привод стенда позволяет достигать максимального усилия в зоне правки до 3700 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска.

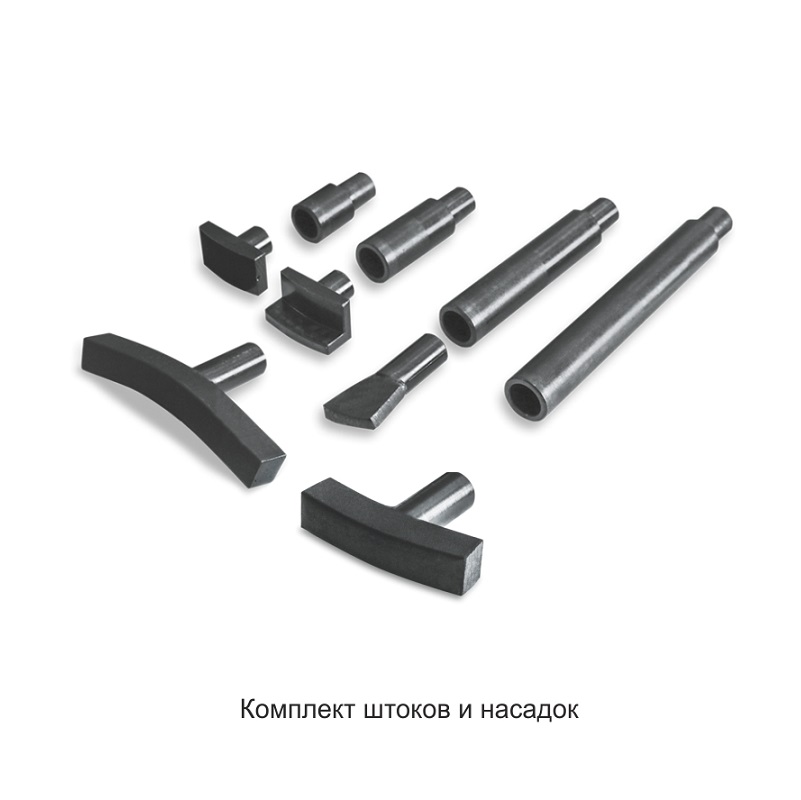

Стенд комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда имеется инструментальный ящик.
Управление рабочим гидроцилиндром осуществляется при помощи гидрораспределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндр приводится в действие давлением масла, создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода. Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту.

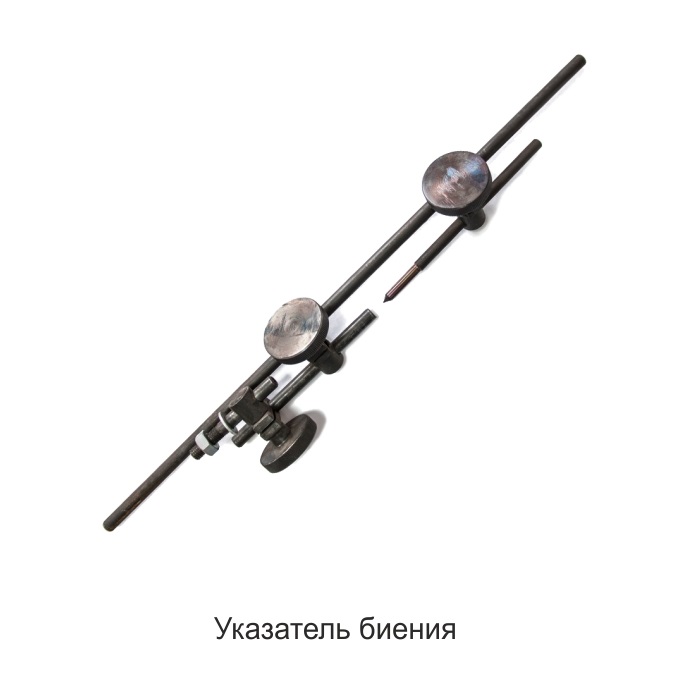

На обратной стороне струбцины имеется указатель биения, в виде металлического стержня с острым основанием. Указатель биения предназначен для четкого определения места ремонта, особенно в заключительной стадии.
Технические характеристики
Параметр |
Значение |
Напряжение питания, В |
220±10% |
Потребляемая мощность, кВт |
0,75 |
Размер ремонтируемых дисков (посадочный диаметр), дюйм |
13-24 (22-24 при использовании мобильного кронштейна) |
Рабочий ход штока гидроцилиндра, мм |
30 |
Рабочее давление в гидросистеме, кгс/см² |
не менее 95 |
Максимальное выходное давление гидронасоса, кгс/см² |
250 |
Производительность гидронасоса л/мин |
1,35 |
Степень защиты оболочки, |
IPX0 |
Класс защиты от поражения электрическим током, |
I |
Расчетная производительность дисков/час |
4 |
Габаритный размеры (Д х Ш х В), мм |
1205х615х1435 |
Вес, кг |
197 |
Размеры в упаковке (Д х Ш х В), мм |
1010x750x1480 |
Вес в упаковке, кг |
220 |
Комплектация
Наименование |
Кол-во, шт |
Стенд Фаворит |
1 |

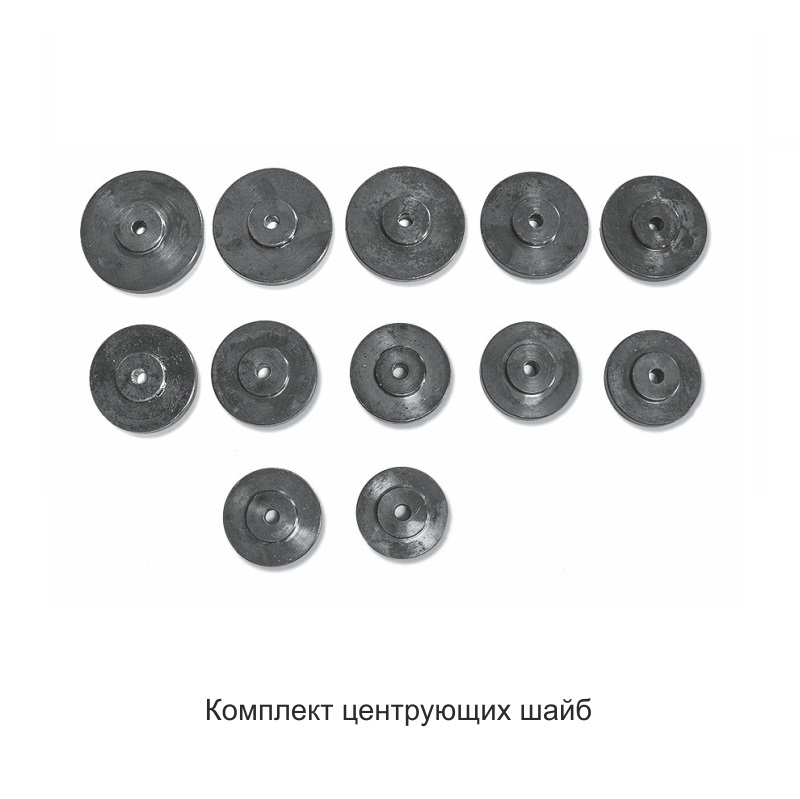

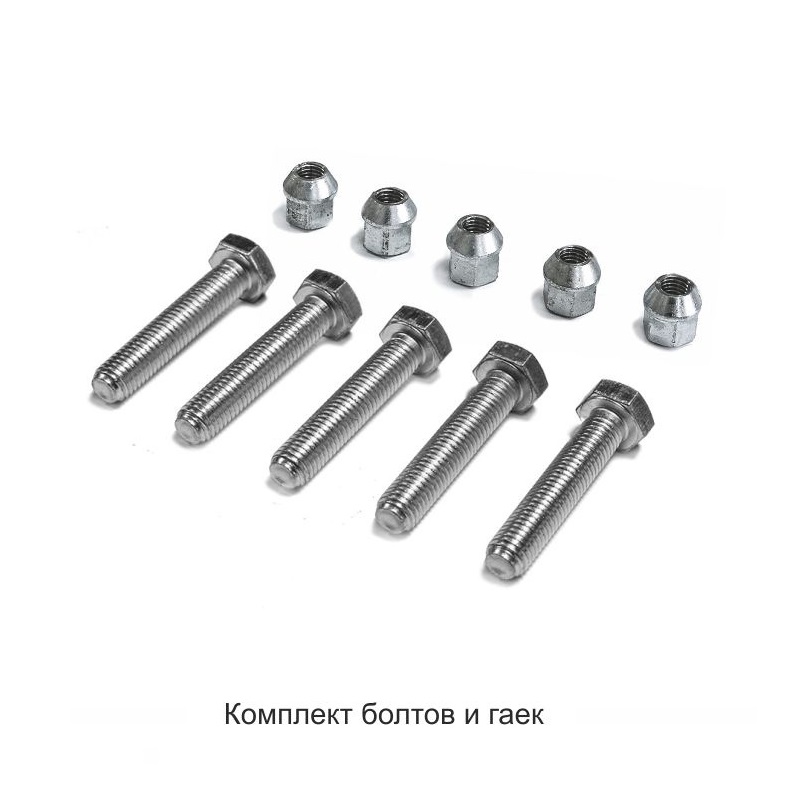

Комплект оснастки |
1 |
Руководство по эксплуатации |
1 |
Транспортная тара |
1 |
