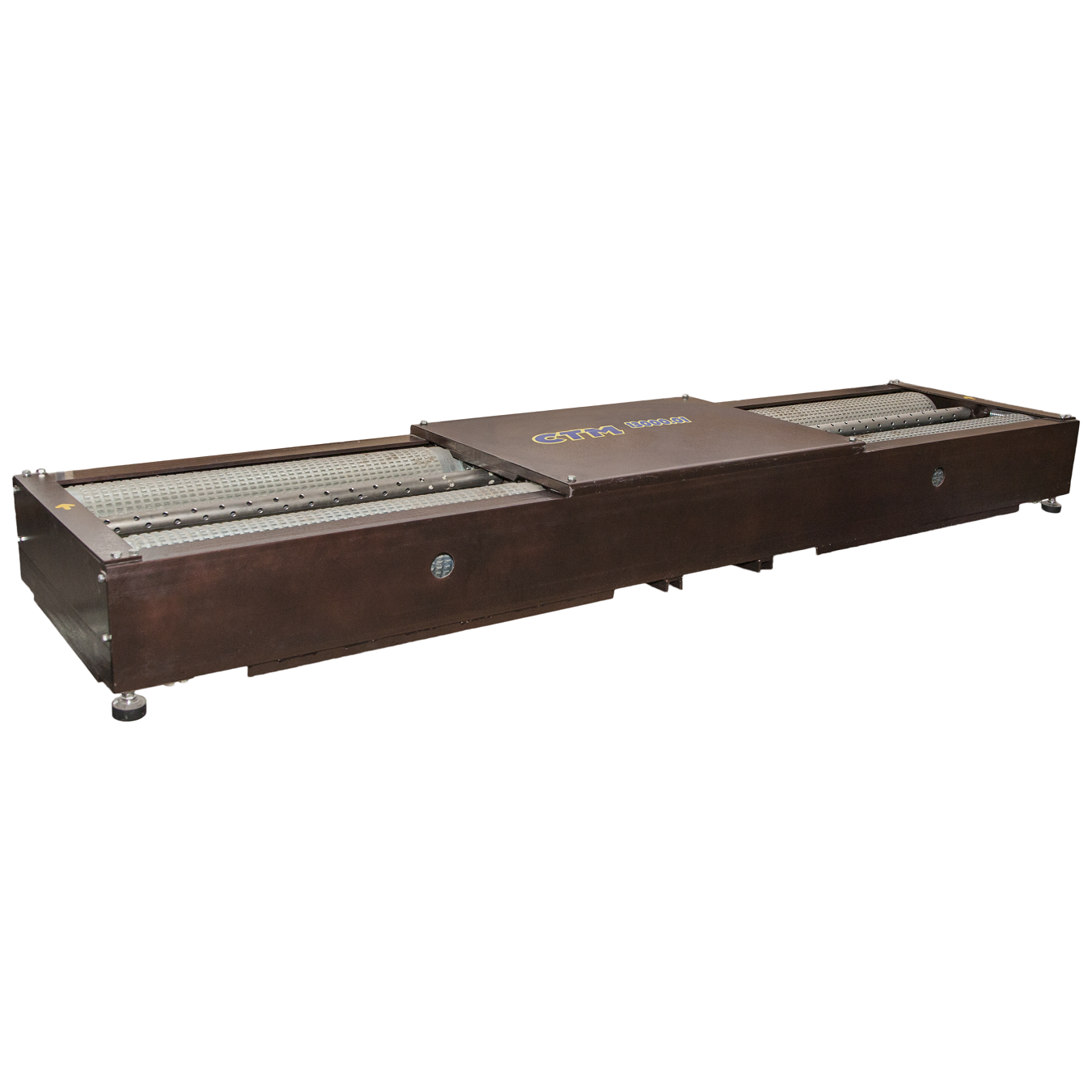

МЕТА СТМ-13000.01 универсальный тормозной стенд с моноблочной конструкцией предназначен для проверки тормозной системы всех типов легковых и грузовых автомобилей с нагрузкой на ось до 13 тонн, шириной колеи 960-2800 мм и диаметром колес от 500 до 1200 мм.
Достоинства
Самоцентровка автомобиля при испытаниях, автоматическое включение и отключение приводов при наезде и выезде.
Повышенная износостойкость роликов обеспечена специальной закалкой и обработкой поверхности. Покрытие роликов абсолютно устойчиво к шипованным шинам.
Антикоррозийная защита всех элементов роликовой установки СТМ: полимерная порошковая окраска.
Широкий диапазон рабочих температур от -10 °С до +40 °С позволяет использовать стенд в неотапливаемых помещениях или в составе контейнерных мобильных станций диагностики.
Динамическое измерение тормозных сил колес и осевых нагрузок при торможении с учетом загрузки осей при торможении.
Функции
Автоматическое выполнение измерений и расчет параметров тормозных систем по ГОСТ Р 51709-2001 и согласно требований приказа Министерства промышленности и торговли РФ от 6 декабря 2011 г. № 1677 "Об утверждении основных технических характеристик средств технического диагностирования и их перечня" по следующим показателям: тормозная сила, развиваемая тормозными системами АТС; масса, приходящаяся на ось АТС; усилие, прикладываемое к органам управления тормозными системами АТС.
Отображение результатов измерений и их графической интерпретации на экране монитора и информационном табло.
Автоматическое управление режимами измерения по программе и методике ГОСТ или в ручном режиме с радиопульта.
Распечатка протокола измерений и графиков тормозных сил.
Вывод на экран монитора и светофор указаний оператору и водителю.
Автоматическая работа стенда в составе линий технического контроля с оформлением диагностической карты автомобиля.
Поэлементное дооснащение стенда диагностическими приборами в объёме ЛТК.
Дополнительные опции
Каркас-ложемент для тормозного стенда СТМ-10000, СТМ-13000.01, СТМ-16000.01
Аппарели-основание для тормозного стенда СТМ-13000.01
Технические характеристики
Параметр |
Значение |
Диапазон измерений тормозной силы |
от 0 до 30 кН |
Предел относительной погрешности измерений тормозной силы, не более |
±3 % |
Диапазон измерений силы, прикладываемой к органам управления тормозных систем |
от 0 до 1000 Н |
Предел относительной погрешности измерений силы, прикладываемой к органам управления тормозных систем , не более |
±5 % |
Диапазон измерений массы |
от 0 до 13000 кг |
Предел относительной погрешности измерений массы, не более |
±3 % |
Мощность, потребляемая стендом, не более |
13 кВт |
Параметры четырехпроводной трехфазной сети электропитания с допускаемыми отклонениями по ГОСТ 12 997-84 - напряжение - частота |
380+10%-15% В 50±1 Гц |
Время установления рабочего режима, не более |
15 мин |
Время непрерывной работы стенда, не менее |
8 ч |
Габаритные размеры опорное роликовое устройство, не более |
2950×730х340 мм |
Габаритные размеры шкаф управления, не более |
550х460х120 мм |
Масса опорное роликовое устройство, не более |
1150 кг |
Масса шкаф управления, не более |
20 кг |
Рабочий диапазон температур опорного устройства |
от -10 до +40 ºC |
Средний срок службы, не менее |
8 лет |
Средняя наработка прибора на отказ, не менее |
6000 ч |
Среднее время восстановления работоспособного состояния, не более |
6,4 ч |
