М 100 прибор проверки технического состояния пневматического тормозного привода предназначен для проверки герметичности пневмопривода тормозной системы автомобилей, автопоездов и автобусов, а также для нахождения неисправных аппаратов привода при проведении технического обслуживания I, II, текущего ремонта и сезонного обслуживания в условиях автотранспортных предприятий.
Особенности
Применяемость прибора: пневматический или пневмогидравлический привод тормозной системы автомобилей, автобусов ЛиАЗ, ЛАЗ, ИКАРУС-200, автопоездов семейства КаМАЗ, КрАЗ, ЗИЛ, МАЗ, МАЗ-543, 547, 537, БАЗ-5937, 5939.
Манометры высокой точности обеспечивают измерение давления воздуха в характерных точках и на контрольных выводах пневматического и пневмогидравлического тормозных приводов и позволяют осуществлять контроль за утечкой воздуха.

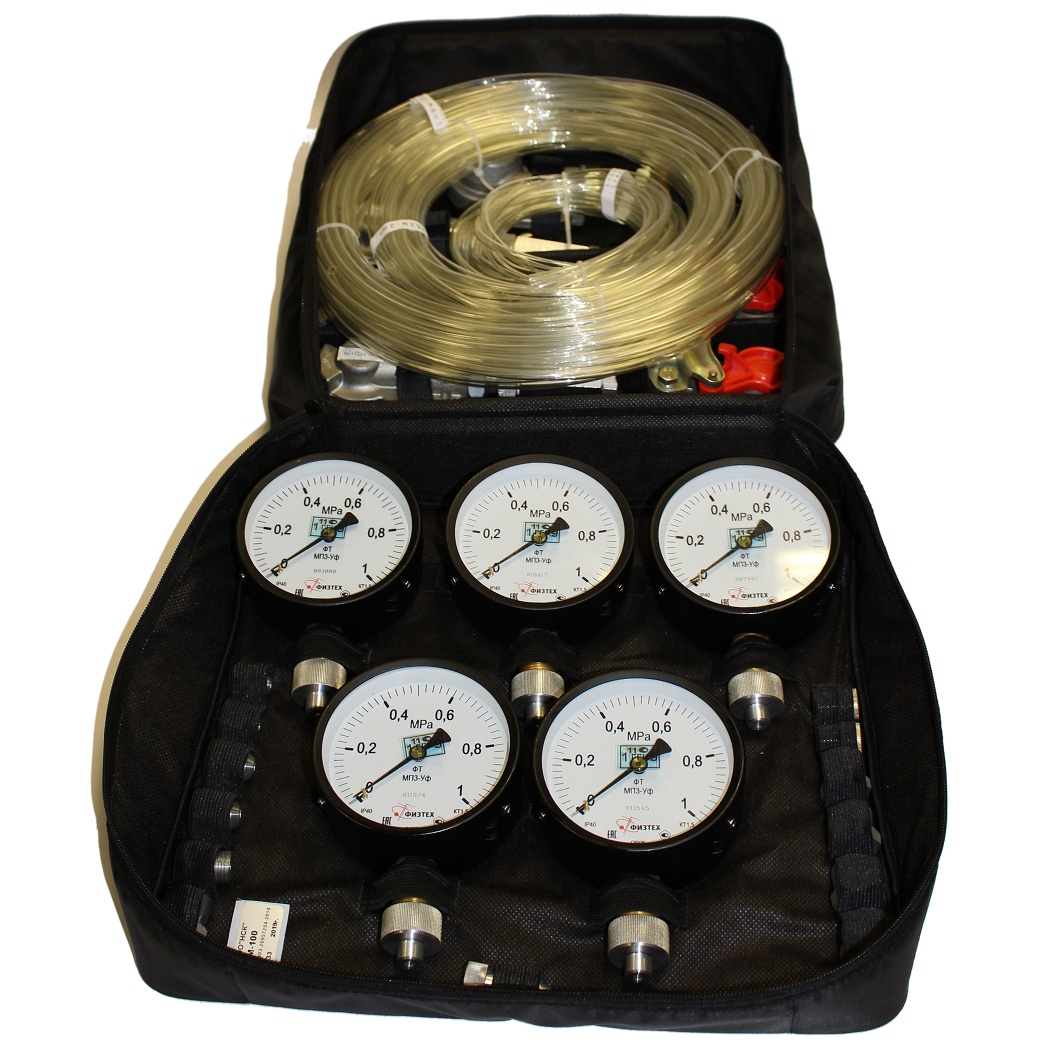

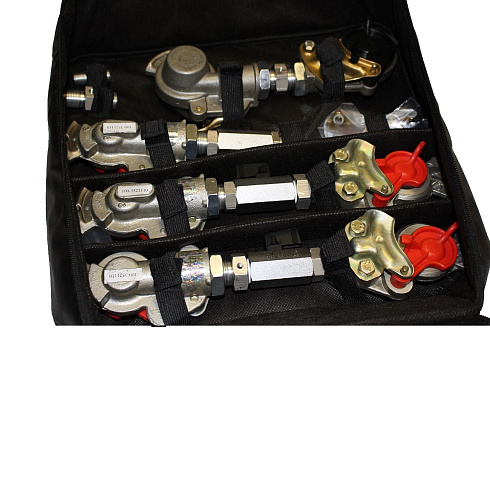

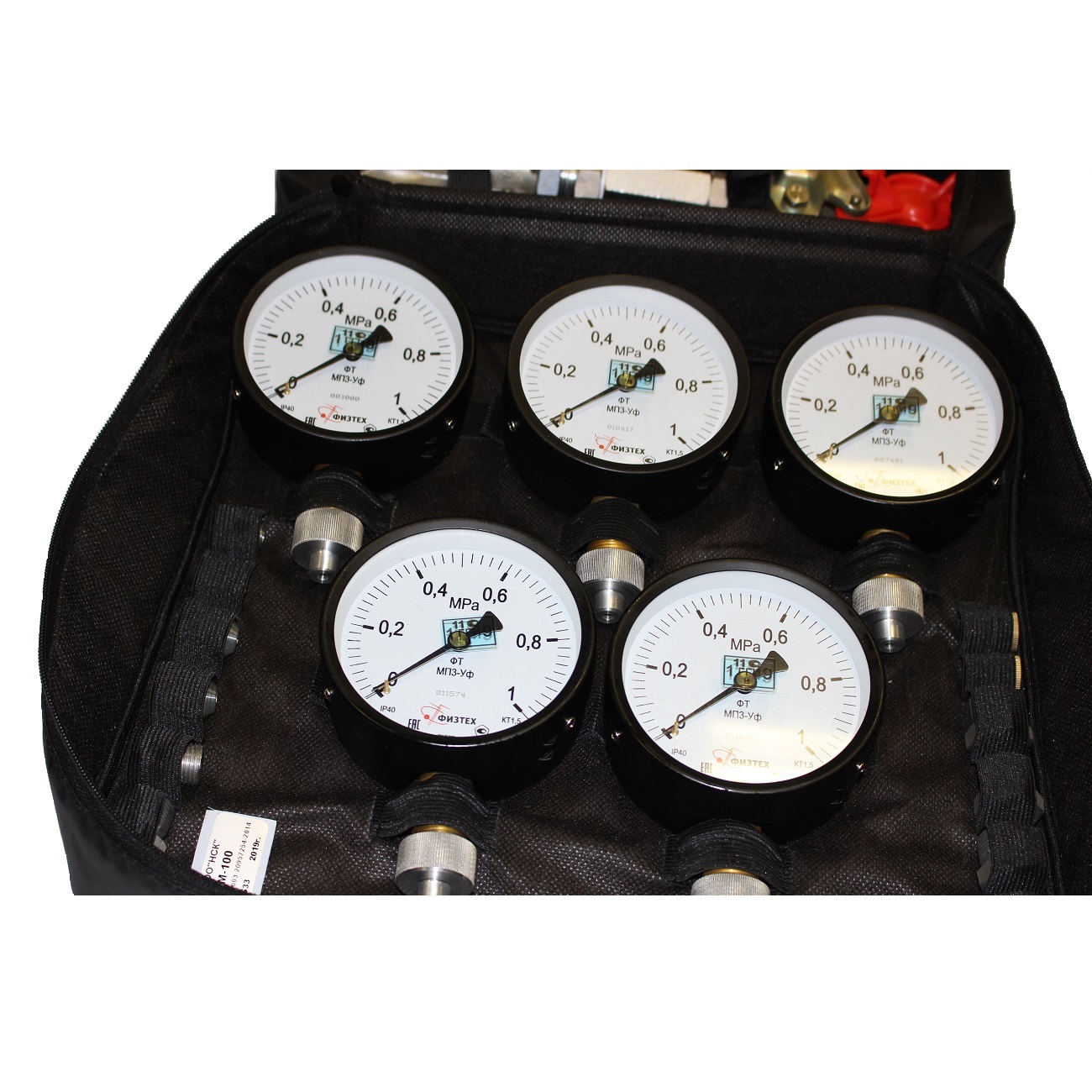

Прибор состоит из пяти манометров МП3-УУ2 (предел измерения 0-10 кгс/см2, класс точности 1,5, ГОСТ 2405-88), шлангов и штуцеров. Манометры имеют маркировку 1,2,3,4,5 и соединяются шлангами.
Функции
Измерение величин давления воздуха в характерных точках тормозного привода.
Измерение давления воздуха в контрольных выходах привода.
Поэлементная проверка технического состояния пневматического привода.
Технические характеристики
Параметр |
Значение |
Измеряемое давление воздуха в характерных точках привода |
от 0 до 1 Мпа (от 0 до 10 кгс/см2) |
Пределы допускаемой относительной погрешности измерений давления сжатого воздуха |
±1,5 % |
Условия эксплуатации прибора: - температура окружающей среды - относительная влажность окружающей среды - атмосферное давление
|
от -10С до +40С; до 80% при 25С; от 66,6 кПа до 106,6 кПа (от 500 мм рт.ст. до 800 мм рт.ст.). |
Габаритные размеры в упаковке, не более - ящик с манометрами - ящик со сменными частями и шлангами |
385х280х85 мм 500х390х190 мм |
Масса прибора в упаковке, не более - ящик с манометрами - ящик со сменными частями и шлангами |
5 кг 26 кг |
