Электронный измерительный блок.
Без визира.
Без центровки.
Погрешность измерений силы света фар ±12 %.

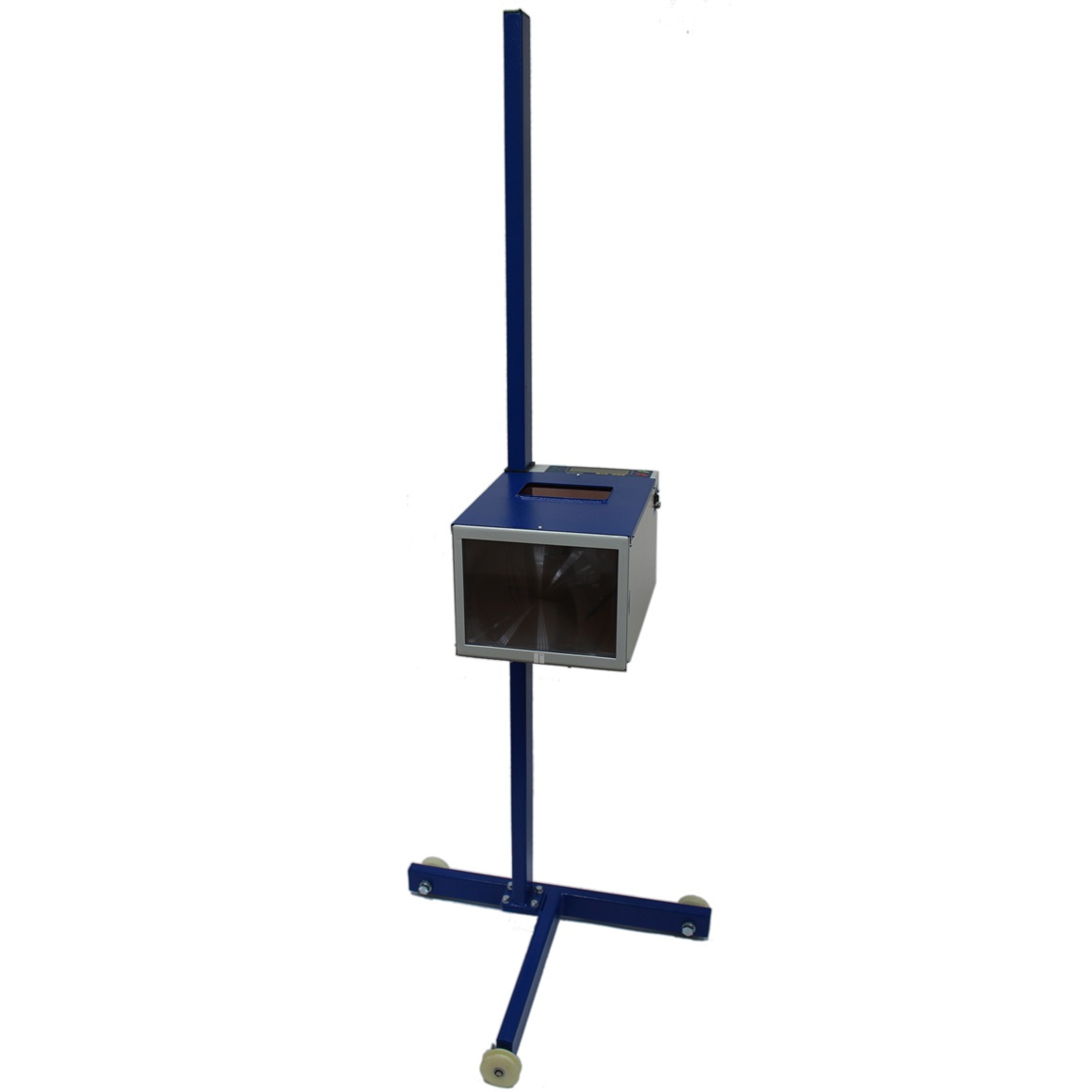

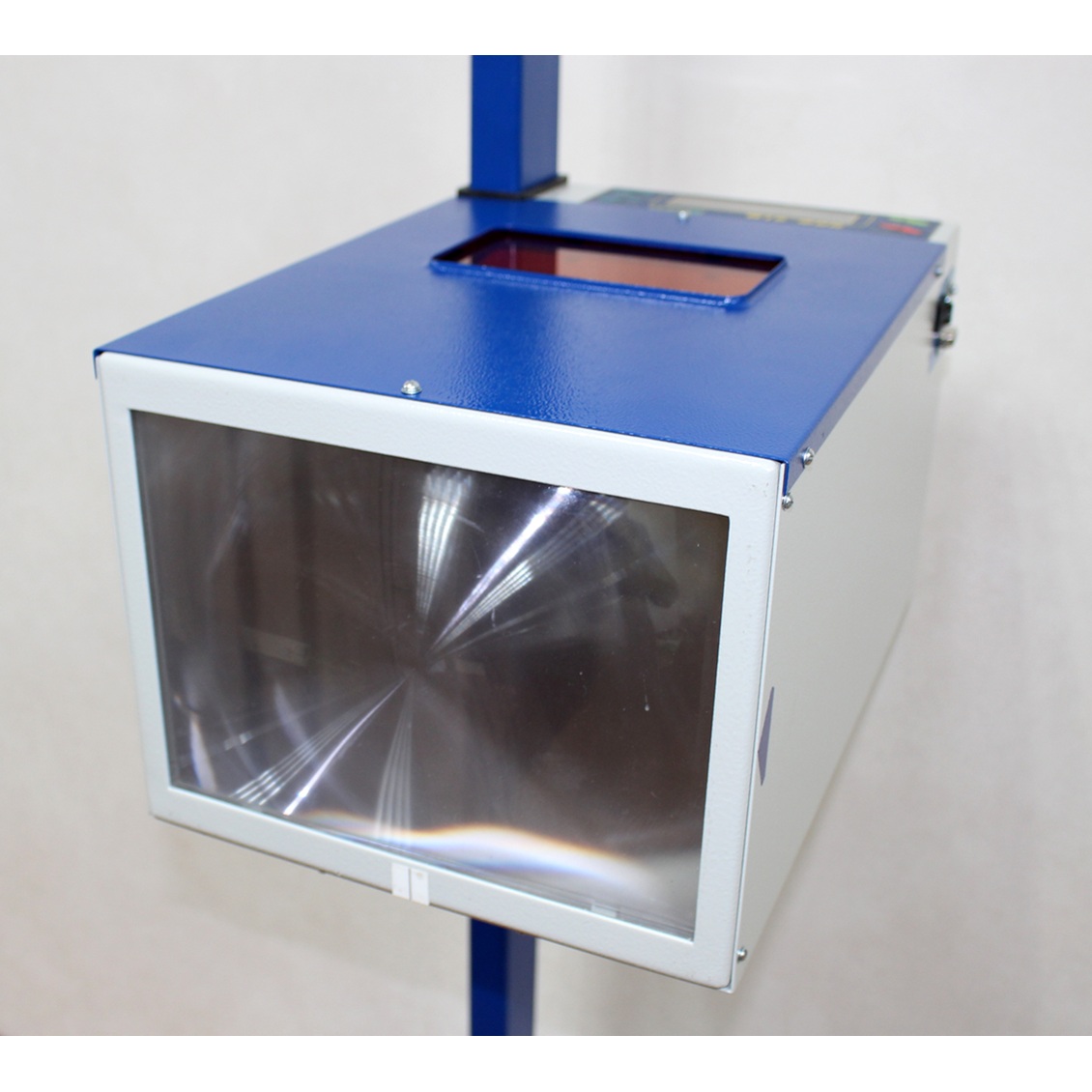

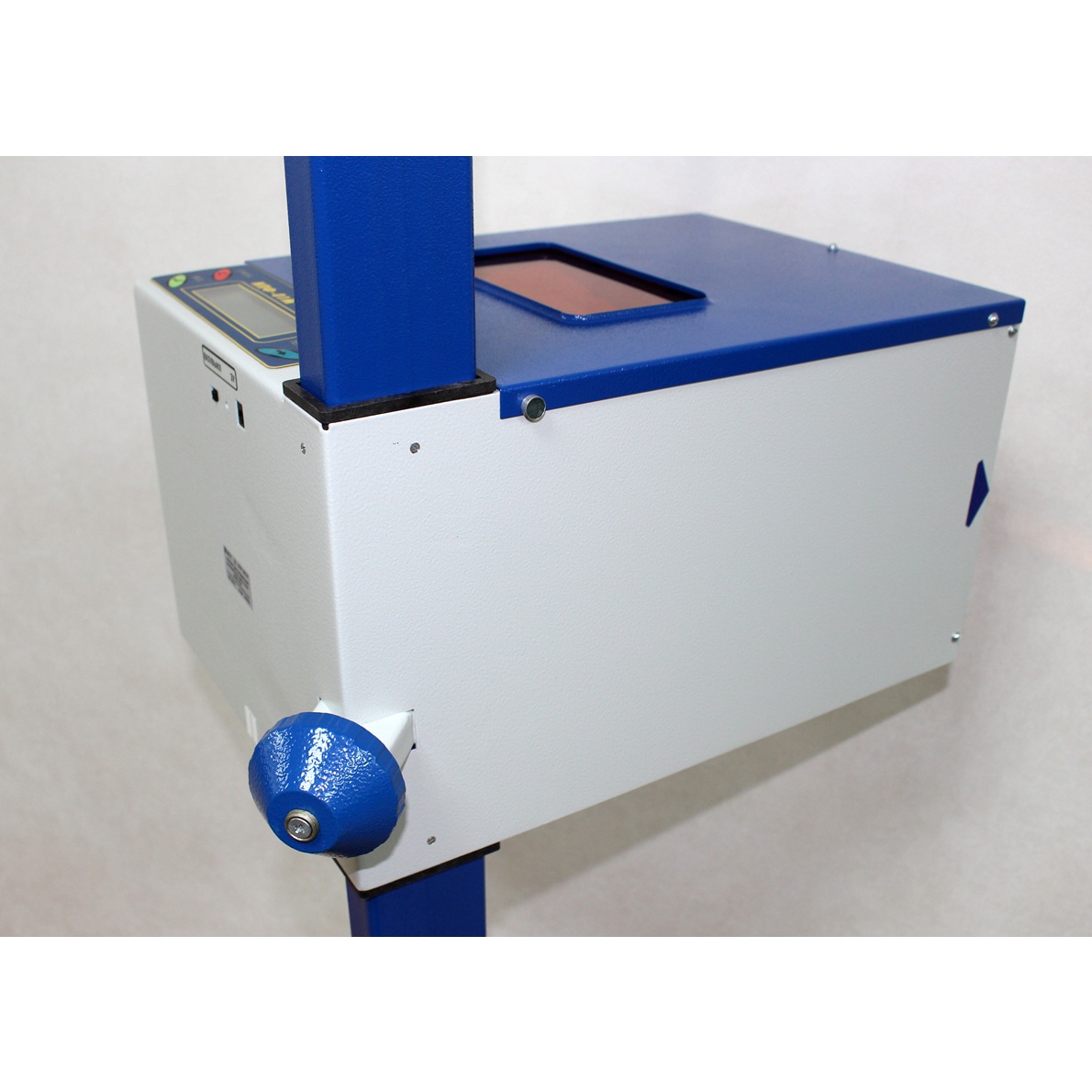

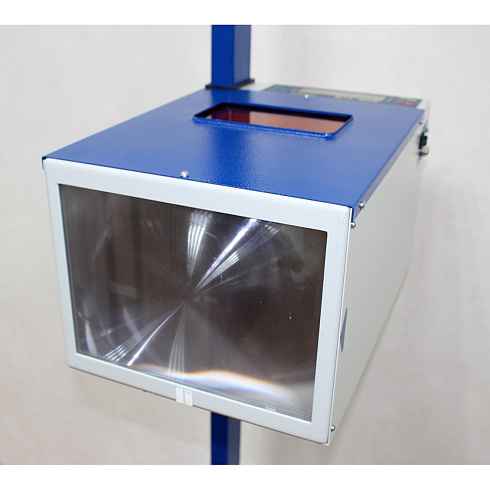

ИПФ-01М.01 измеритель параметров света фар предназначен для проверки технического состояния и регулировки внешних световых приборов транспортных средств в соответствии с требованиями ГОСТ 33997-2016 и ГОСТ 33670-2015.
Функции
Измерение углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки, на которой устанавливается автомобиль.
Измерение углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света.
Имерение частоты следования световых проблесков фонарей указателей поворота (при наличии внешнего фотоприемника, который приобретается по дополнительному заказу).
Измерение силы света фар автотранспортных средств.
Особенности
Широкий диапазон измеряемых характеристик световых приборов.
Измерение параметров света фар повышенной точности и диапазона измерений силы света до 150 000 Кандел по ГОСТ 33997-2016 с погрешностью 12%.
Возможность ввода регистрационного номера автомобиля, последовательное накопление результатов измерения в буферной памяти для передачи результатов измерения на центральный компьютер.
Возможность использовать прибор в дорожных условиях на площадках с ровным асфальтобетонным или цементобетонным покрытием, а также в стационарных условиях автохозяйств и владельцев частных автомобилей.
Автономное питание.
Работа в составе линии ЛТК-МЕТА.
Технические характеристики
|
Параметр |
Значение |
|
Тип |
Электронный |
|
Диапазон измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости |
от 0°00' (0 мм/10 м) до 2°34' (450 мм/10 м) (от 0 %до 4,5 %) |
|
Пределы допускаемой абсолютной погрешности измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости |
±3'24" (±10 мм/10 м) (±0,1%) |
|
Пределы допускаемой абсолютной погрешности измерений углового отклонения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света |
±7' (±20 мм/10 м) (±0,2%) |
|
Диапазон измерений силы света фар |
от 40 до 150000 кд |
|
Пределы допускаемой относительной погрешности измерений силы света фар |
±12 % |
|
Диапазон измерений частоты следования проблесков указателей поворотов |
от 1 до 2 Гц |
|
Пределы допускаемой абсолютной погрешности измерений частоты следования проблесков указателей поворота |
±0,1 Гц |
|
Размеры линзы (Д×Ш) |
233х170 мм |
|
Максимальная высота измерений |
1600 мм |
|
Минимальная высота измерений |
250 мм |
|
Диапазон показаний силы света фар |
от 0 до 150000 кд |
|
Напряжение питания от встроенной аккумуляторной батареи |
от 3,5 до 4,2 В |
|
Температура окружающей среды при эксплуатации |
от -10 до +40°С |
|
Относительная влажность воздуха при эксплуатации, не более |
80 % |
|
Габаритные размеры (Д×Ш×В), не более |
660×530×1760 мм |
|
Масса, не более |
20 кг |
|
Габаритные размеры в упаковке |
3 места: 650х450х300 мм, 700х600х100 мм, 1750х130х100 мм |
|
Вес в упаковке |
3 места: 13 кг, 10, кг, 11 кг |
