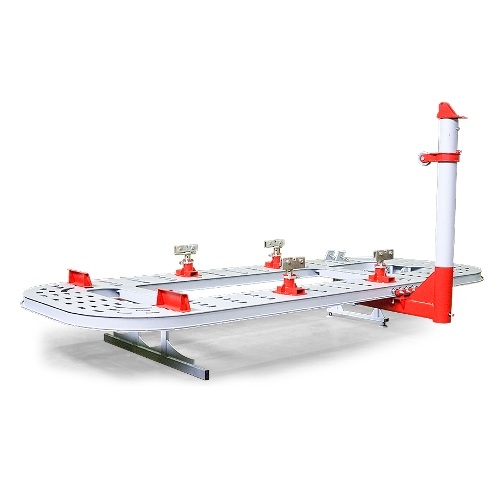

SIVER K платформенный стапель для кузовного ремонта легковых автомобилей, внедорожников и легких грузовиков весом до 3,5 тонн с отбортовкой порогов. Для ремонта автомобилей не имеющих отбортовки порогов необходимо использовать специальные адаптеры, поставляемые отдельно. SIVER K может использоваться в кузовном цеху в качестве основного универсального стапеля. Стапель имеет сертификат соответствия требованиям безопасности (РОСC-RU.MT20.B.04941) и пожизненную гарантию на платформу. SIVER K является бюджетной моделью, её стоимость примерно на 20% меньше чем стапеля Сивер Е. Уменьшении стоимости достигнуто за счет упрощения конструктива отдельных элементов, что тем не менее никак не сказалось на надежности и удобстве работы.
Функциональные особенности
Стапель имеет классическую американскую конструкцию с большой платформой и силовыми устройствами башенного типа.
Платформа изготавливается из листового металла, внутренние усилители обеспечивают необходимую жесткость. Толщина платформы 100 мм.
Вместительная платформа размером 5,1 х 2,1 м. позволяет закреплять автомобили различных классов - от малолитражек, до внедорожников и легких грузовиков весом до 3500 кг.
Рабочая высота платформы 72 см. обеспечивает легкий доступ к любой части автомобиля.
Множество отверстий в платформе позволяет закреплять большое колличество спецоснастки. Размер и расположение отверстий подобрано так, чтобы можно было закрепить любой автомобиль.
Установка автомобиля на стапель осуществляется с использованием гидравлического подъемного устройства и заездных трапов.
Платформа, оснащена гидравлическим подъемным устройством, наклоняющимся в одну сторону, образуя угол в 15°, для более удобного въезда автомобиля на стапель.
Стапель комплектуется одним или двумя силовыми устройствами с усилием растяжения 10 тонн.
В комплект поставки входит стрела колонны силового устройства для направления усилия вытяжки вверх.
Силовые устройства башенного типа перемещаются непосредственно по раме, образуя рабочую зону в 360°. Большое количество посадочных отверстий в раме позволяет установить силовое устройство максимально близко к месту ремонта. Башня перемещается вокруг платформы без демонтажа.
Блок кареток надежно удерживает силовое устройство и позволяет ему легко перемещаться вокруг платформы.
Основное отличие модели SIVER K от Сивер Е - конструкция крепления силовых колон. Фиксация силового устройства SIVER K происходит за счет затяжки его болтами через отверстия в раме.
Фиксация автомобиля на раме стапеля осуществляется при помощи кузовных захватов за отбортовку порогов. Универсальные захваты за отбортовку легко регулируются по длине и ширине автомобиля. Ассиметричное основание позволяет прикладывать большие усилия к повреджденным силовым элементам. В случае ремонта автомобилей, не имеющих отбортовку порогов, рекомендуется использование специальных адаптеров (доп. опция).
Стартовый комплект оснастки: 3 кузовных зажима, 1-2 цепи, укоротитель/фиксатор цепи, металлический ящик.
Варианты комплектаций
|
SIVER K-110 |
SIVER K-210 |
Платформа в сборе (с гидравликой) |
1 шт. |
1 шт. |
Силовое устройство |
1 шт. |
2 шт. |
Пневмогидравлический насос |
1 шт. |
2 шт. |
Стойки крепления автомобиля с зажимами |
4 шт. |
4 шт. |
Трапы заездные |
2 шт. |
2 шт. |
Блок для направления усилия вытяжки вниз |
1 шт. |
1 шт. |
Фиксатор цепи платформенный |
1 шт. |
1 шт. |
Стрела колонны силового устройства |
1 шт. |
1 шт. |
Комплект оснастки |
Цепь 8Р107 – 1 шт. |
Цепь 8Р107 – 2 шт. |
Фиксатор С903 – 1 шт. |
Фиксатор С903 – 2 шт. |
|
Зажим С101 – 1шт. |
Зажим С101 – 1шт. |
|
Зажим С102NN – 1шт. |
Зажим С102NN – 1шт. |
|
Зажим С302 – 1 шт. |
Зажим С302 – 1 шт. |
|
Ящик– 1 шт. |
Ящик– 1 шт. |
|
Цена |
409 800 руб. |
493 800 руб. |
Технические характеристики
SIVER K-110 |
SIVER K-210 |
|
Грузоподъемность, тонн |
3,5 |
|
Усилие гидроцилиндра, тонн |
10 |
10х2 |
Количество силовых устройств , шт. |
1 |
2 |
Длина платформы, м |
5,1 |
|
Длина платформы с силовыми устройствами (макс), м |
6,3 |
|
Ширина платформы, м |
2,1 |
|
Ширина платформы с силовыми устройствами (макс), м |
3,3 |
|
Рабочая высота платформы, м |
0,72 |
|
Высота стапеля с силовыми устройствами, м |
2,8 |
|
Привод подъемного и силового устройства |
Гидравлический |
|
Давление воздуха атм. (бар) |
7 |
|
Ход штока, мм |
226 |
|
Вес в сборе, кг |
1730 |
1950 |
