SB7428 Trommelberg окрасочно-сушильная камера для автомобилей
Производитель: Trommelberg, Италия

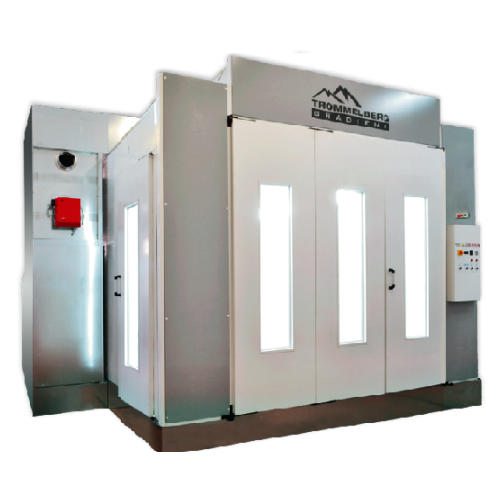

SB7428 окрасочно-сушильная камера с комбинированным приточно-вытяжным агрегатом производительностью до 24000 м³ воздуха в час и дизельной горелкой Riello RG4S позволяет обслуживать легковые автомобили любого класса.
Особенности:
Время монтажа камеры сократилось в 2 раза благодаря частичной предварительной сборке.
Высококачественная окраска при полном воздухообмене и комфортные условия работы в любое время года благодаря использованию высокоэффективного теплообменника.
Высокая скорость нагрева и эффективность: применение теплообменника 4-ходовой конструкции из жаропрочной стали существенно повышает производительность работ.
4-ступенчатая очистка воздуха: входной карманчатый фильтр предварительной очистки Еurovent ЕU4/G4, высокоэффективный потолочный фильтр тонкой очистки класса F5 / ЕN779, двухслойный краскоостанавливающий фильтр Еurovеnt ЕU3 + Еurovеnt ЕU4 (выполняет также функцию вытяжного фильтра).
Освещенность в кабине превышает 1500 люкс.
Соответствует нормам Евросоюза, произведена в соответствии со следующими директивами и стандартами:
2006/42/CE, Директива ЕС по машинам, механизмам и машинному оборудованию;
2006/95/CE, Директива ЕС по низковольтному оборудованию;
Директива EMC 2004/108/CE по электромагнитной совместимости.
Кабина / пленум / освещение
Кабина окрасочно-сушильной камеры SB-7428 собирается из теплоизолированных самонесущих сэндвич панелей, изготовленных из оцинкованного металла и соединенных между собой замками «шип-паз». Кабина изнутри и снаружи окрашена в белый цвет.
Кабина оснащается трехстворчатыми въездными воротами. Ворота имеют остекление из ударопрочного триплекса и оснащены подпружиненными штыревыми запорами.
В пленуме камеры находится высокоэффективный потолочный фильтр тонкой очистки класса ЕU5.
Кабина оборудована потолочными светильниками угловой конструкции с люминесцентными трубками XL, создающими превосходный уровень освещенности и правильную цветопередачу, что важно для высококачественной окраски автомобилей. Класс освещения IRC85.
В кабине устанавливается угловая полка для инструментов и верхняя подвижная штанга для подвешивания деталей.
Полы / напольные фильтры
Камера устанавливается на металлическом основании. При необходимости камеру можно установить в предварительно подготовленный приямок глубиной 340 мм.
Пол полностью решетчатый перекрыт оцинкованными решетками с несущей способностью 800 кг/колесо. Все конструкции основания изготовлены из оцинкованной стали.
Под всей поверхностью решеток пола устанавливается двухступенчатых напольный (краскоостанавливающий) фильтр, состоящий из полотен класса ЕU3 и ЕU4. Такая конструкция фильтра позволяет эффективно защитить вытяжной вентилятор от загрязнения при сохранении высокой эффективности вентиляционной системы.
Агрегаты/вентиляторы/теплообменник
Камера оснащена двумя центробежными вентиляторами с взрывобезопасными электродвигателями мощность 7.5 кВт каждый. Для большей эффективности лопатки турбин вентилятора развернуты вперед. Перед приточным вентилятором установлен карманчатый фильтр класса ЕU4.
Конструкция камеры предусматривает режимы работы с полным воздухообменом и рециркуляцией, а также ручную регулировку давления в кабине камеры при помощи заслонки на линии вытяжки. В режиме рециркуляции (частичного воздухообмена) воздуха поддерживаются оптимальные параметры воздухообмена, постоянная температура по всей поверхности автомобиля и обеспечивается экономия топлива благодаря повторному прохождению нагретых масс воздуха через кабину.
Пульт управления
Пульт управления встроен в переднюю стенку камеры. В составе пульта имеется термоконтроллер режима окраски и сушки, таймер сушки, а также счетчик часов работы. Пульт обеспечивает автоматический режим охлаждения.
Устройства безопасности
Камера оснащается такими устройствами безопасности как:
термостат безопасности с ручным перезапуском для предотвращения перегрева воздуха
манометр с цветной шкалой для отображения давление в кабине камеры
устройство блокировки на линии подачи сжатого воздуха.
Полный список всех устройств см. в разделе "Стандартная комплектация".
Упаковка и сборка
Окрасочно-сушильная камера SB7428 поставляется с частичной предварительной сборкой, что позволяет сократить время монтажа в 2 раза.
Стандартная комплектация
Наименование |
Кол-во, компл./шт. |
Полностью решетчатый пол: несущая способность 800 кг/колесо, 35 оцинкованных решеток |
Комплект |
Стеновые панели толщиной 40 мм |
Комплект |
Металлическое основание высотой 340 мм |
Комплект |
Основные ворота: трехстворчатые, с безопасным остеклением, вкл. 1 створку для персонала |
Комплект |
Боковая дверь с безопасным остеклением для персонала |
Комплект |
Светильники угловой конструкции: 32х58-Вт люминесцентных трубок XL (3 типа люминофоров), класс освещения IRC85, дневное |
8 шт. |
Теплообменник 4-ходовой |
1 шт. |
Горелка дизельная Riеllo RG4S |
1 шт. |
Вентиляторы центробежные с ременным приводом и развернутыми вперед лопатками, моторы 2х7.5 кВт |
2 шт. |
Заслонка ручная для регулировки давления в кабине |
1 шт. |
Фильтры |
Комплект |
Пульт управления "Еasy Control" |
1 шт. |
Полка угловая для инструментов |
1 шт. |
Штанга верхняя подвижная для подвешивания деталей |
1 шт. |
Манометр с цветной шкалой для контроля давления в кабине камеры |
1 шт. |
Блокировка подачи сжатого воздуха в кабину |
1 шт. |
Термостат безопасности с ручным перезапуском |
1 шт. |
Датчик минимального давления |
1 шт. |
Дополнительные опции |
|
Угловое освещение 928Вт, арт. CL4458 |
4 шт. |
Аппарели въездные арт. RMP28E |
2 шт. |
Газовая горелка взамен дизельной |
1 шт. |
Технические характеристики
Параметр |
Значение |
Габариты: |
|
Кабины (ГхШхВ), мм |
7000х4000х2760 |
Наружные (ГхШхВ), мм |
7160x5010x3740 |
Ворот (ШхВ), мм |
2700x2700 |
Тепловентиляционный агрегат: |
|
Мощность двигателя притока, кВт |
7.5 |
Мощность двигателя вытяжки, кВт |
7.5 |
Тепловая мощность горелки, кВт |
220 |
Макс. воздухообмен в режиме окраски, м³/час |
24000 |
Расход дизельного топлива (при +20°C), кг/час |
19 (при теплотворной способности топлива 10.2 Mкал/кг) |
Макс. температура в процессе окраски, °C |
30 (при температуре наружного воздуха 0°C) |
Макс. температура в режиме сушки, °С |
80 |
Требования к электросети: |
|
Общая потребляемая мощность, кВт |
17 |
Электропитание, В/Гц |
3Ф.x380-400/50 |
Мощность ламп освещения, Вт |
1865 |
Освещенность в кабине, люкс |
>1500 |
Другие характеристики: |
|
Несущая способность пола, кг/колесо |
800 |
