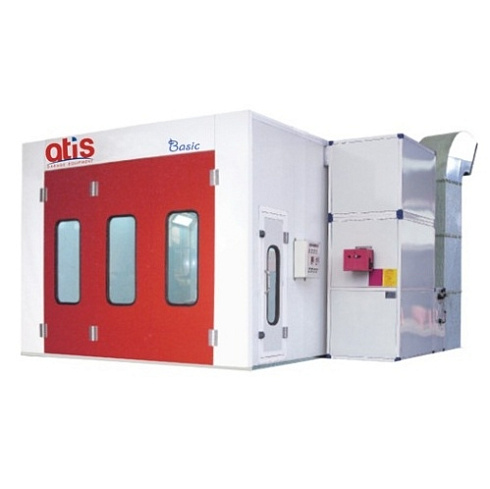

AQUA Basic ATIS покрасочная камера для автомобилей
Производитель: ATIS, Китай
AQUA Basic окрасочно-сушильная камера с тепловентиляционным агрегатом производительностью до 21000 м³ воздуха в час и дизельной горелкой Riello FS20 тепловой мощностью до 218 кВт. позволяет получать лакокрасочные защитно-декоративные покрытия на всех типах поверхностей с использованием широкого ассортимента лакокрасочных материалов (ЛКМ) на основе органических растворителей.
Принцип работы окрасочно-сушильной камеры: воздух с улицы засасывается тепловентиляционным агрегатом, проходит воздушный пред фильтр, нагревается до заданной температуры, (контроль осуществляется специальным датчиком), и через потолочный фильтр тонкой очистки сверху равномерно подается на изделие, вытяжка оборудована краскоулавливающим фильтром. Тепловентиляционный блок оснащается теплообменником и горелкой.
Кабина
Корпус камеры изготовлен из сэндвич-панелей, окрашенных порошковой краской, покрытых изнутри специальным антибликовым покрытием. Камера оборудована распашными трехстворчатыми воротами. Имеется боковая дверь для персонала.
Агрегат
Тепло генераторная группа (одна), комплектуемая: всасывающим вентилятором производительность 21.000 м³, электромотором 5,5 кВт, пневматической заслонкой рециркуляции, группой предварительных воздушных фильтров.
Тепло генераторная группа оснащается дизельной горелкой ф-мы «Riello»
Экстракторная группа (одна), комплектуется вытяжным вентилятором производительность 21.000 м³, электромотором 5,5 кВт,
Автоматизированный процесс переключения режимов окраска\продувка\сушка\охлаждение
Фильтры
Камера оснащена фильтрами: предварительный воздушный фильтр тонкой очистки; окончательный краско-задерживающий фильтр.
Освещение и энергопотребление
В камере имеется верхнее наклонное и боковое освещение - четырехламповые светильники с люминесцентными лампами Philips в исполнении IP65.
Общая установленная электрическая мощность – 14,5 кВт. Максимальная температура сушки 80°С.
Окрасочно-сушильная камера собрана из комплектующих, изготовленных в Италии, Франции, Германии, Китае
Технические характеристики
Параметр |
Значение |
Стены |
Сэндвич-панель, 50 мм |
Наружные размеры (ДхШхВ), мм |
7000х5300х3500 |
Внутренние размеры (ДхШхВ), мм |
6900х3900х2700 |
Дверь главная |
Трехстворчатая конструкция ширина - 3000 мм, высота - 2700 мм |
Дверь аварийная |
Алюминиевый сэндвич ширина - 800 мм; высота - 2000 мм, |
Освещение |
Верхний уровень 40 ламп по 36 Вт длиной 1.2 м. Нижний уровень – отсутствует |
Воздухообмен |
21 000 м3 /час. Скорость потока воздуха 0,25 - 0,35 м/сек |
Вентиляционные агрегаты |
Приточный вентилятор турбинного типа мощность 5,5 кВт. Вытяжной вентилятор турбинного типа мощность 5,5 кВт |
Температурные режимы |
Горелка дизельная RIELLO FS20, тепловая мощность 218 кВт рециркуляция – 90% теплого воздуха. Температура : цикл покраски –20°С при -3°С; цикл сушки – 60°/ 80°С |
Фильтры |
Фильтр предв. очистки: степень фильтрации – 80%. Потолочный фильтр: степень фильтрации – 98%. Напольный фильтр: степень фильтрации – 95% |
Решетки напольные |
Полностью решетчатый пол. Максимальная нагрузка – 600 кг на колесо. |
Питание |
Электрическая трехфазная сеть напряжением 380 В , 9.5 кВт – 26 А |
Металлическое основание (дополнительная опция) |
Высота 250 мм., въездные трапы. |
Дополнительные опции
Наименование |
Цена, руб. |
Основание для окрасочно-сушильной камеры Basic Profi (цена указана за основание без решетчатого пола, т.к решетки идут в комплекте с камерой) |
51 000 |
Горелка газовая Riello FS 20D для окрасочно-сушильной камеры (позволяет увеличить мощность теплообменника до 300 кВт) |
96 000 |
Ворота дополнительные для окрасочно-сушильной камеры туннельного типа |
94 000 |
