Для реле регуляторов 12 В.
Напряжение питания 5 В.

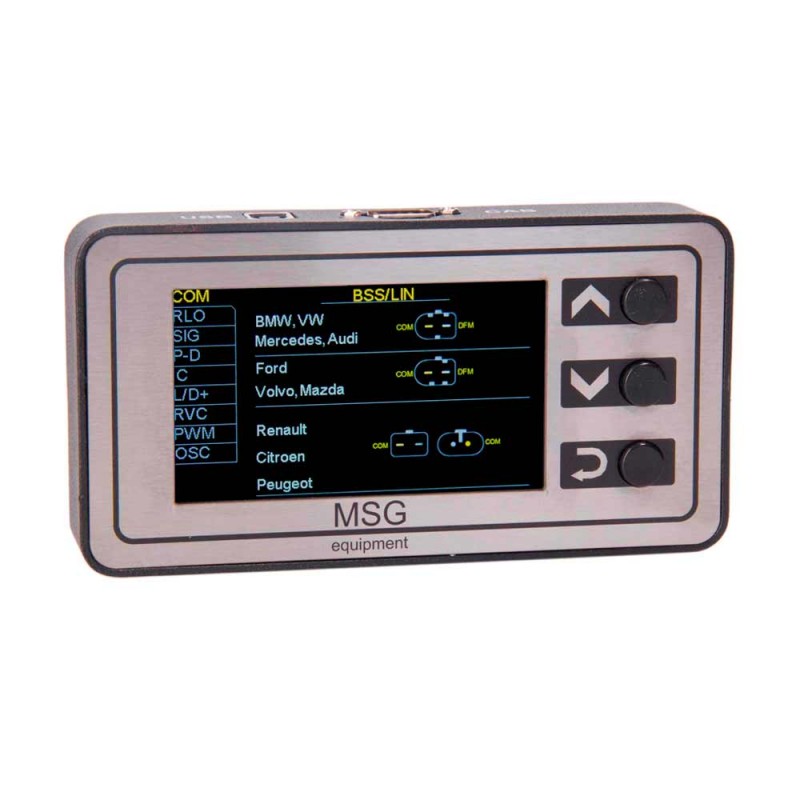

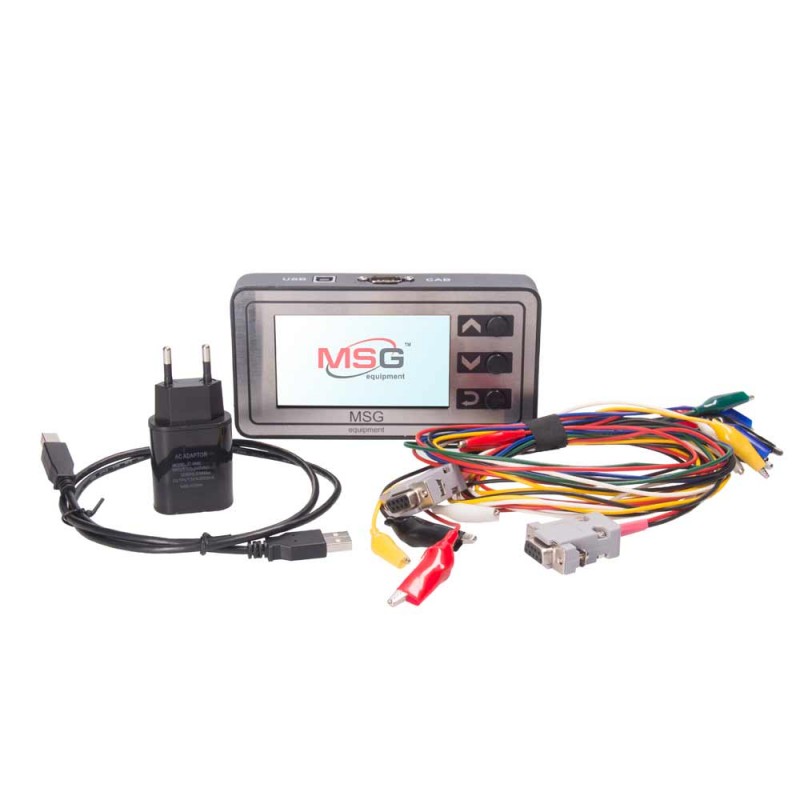

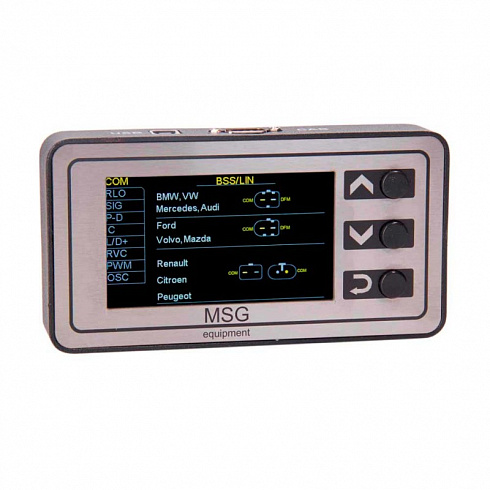

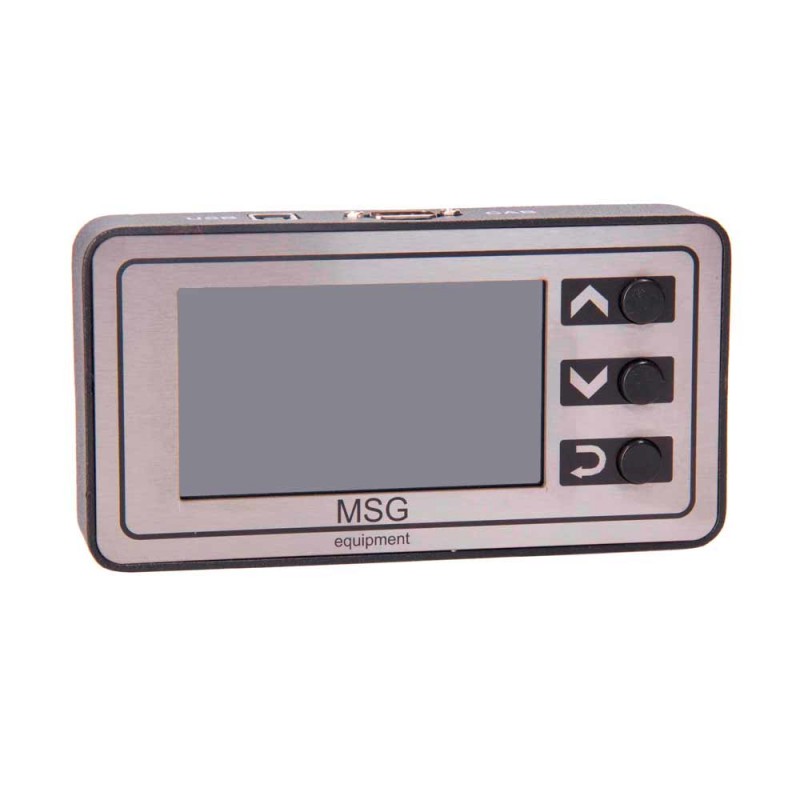

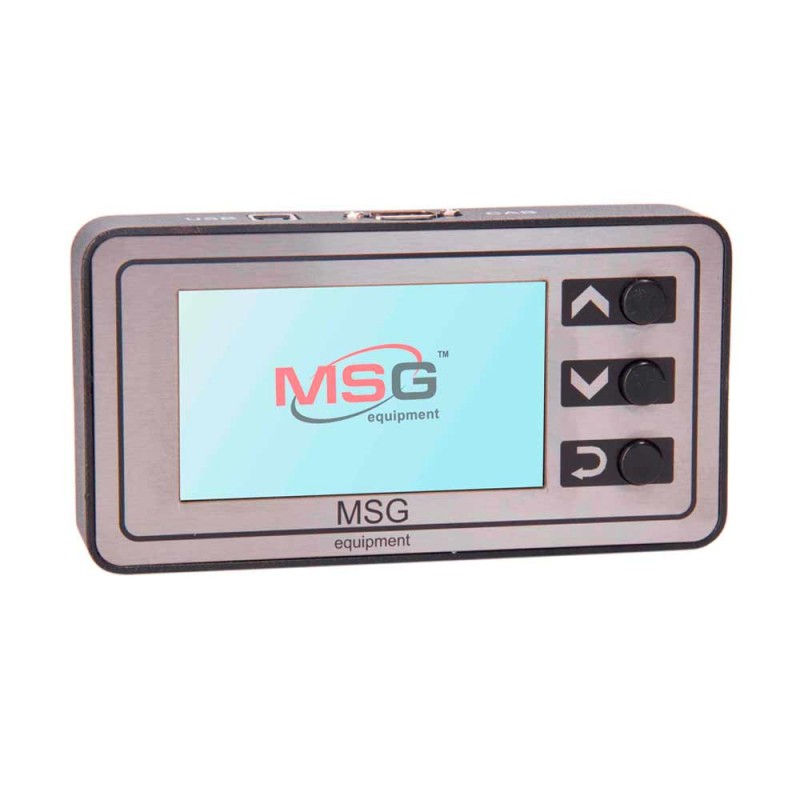

MSG MS013 COM прибор для диагностики автомобильных реле-регуляторов генераторов с напряжением 12 В. Приставка предназначена для подключения к реле регуляторам COM (BSS, LIN), SIG, C, P-D, RLO, L/D+, RVC. Интегрированные в приставку физические интерфейсы позволяют проверять любые реле-регуляторы.
Особенности
Тестируемые параметры реле: напряжение стабилизации; нагрузка на генераторе; протокол и скорость обмена данными; тип испытуемого регулятора; наличие и тип ошибок (для терминалов СОМ).

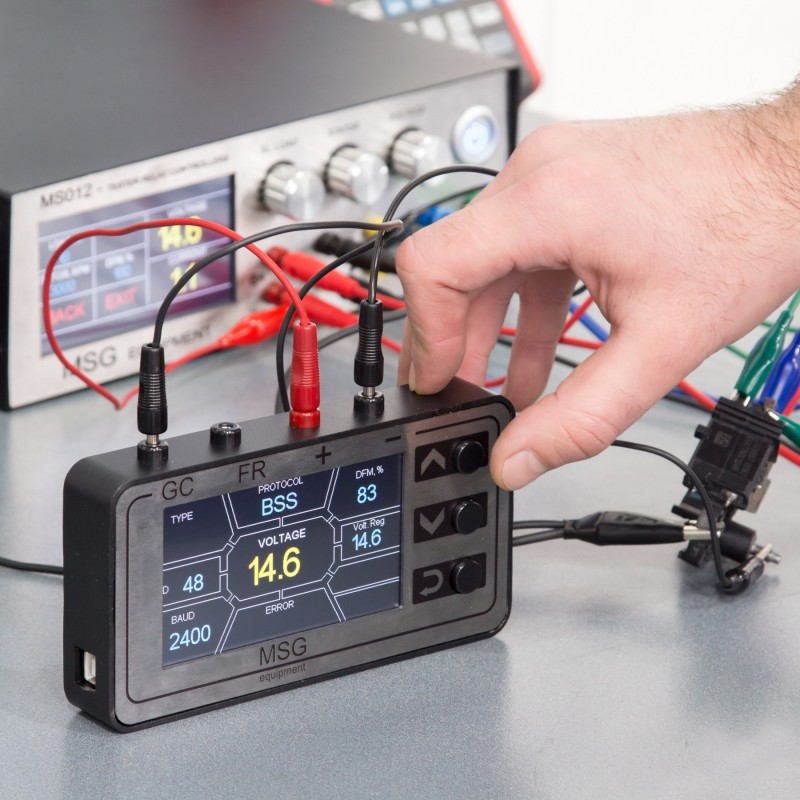

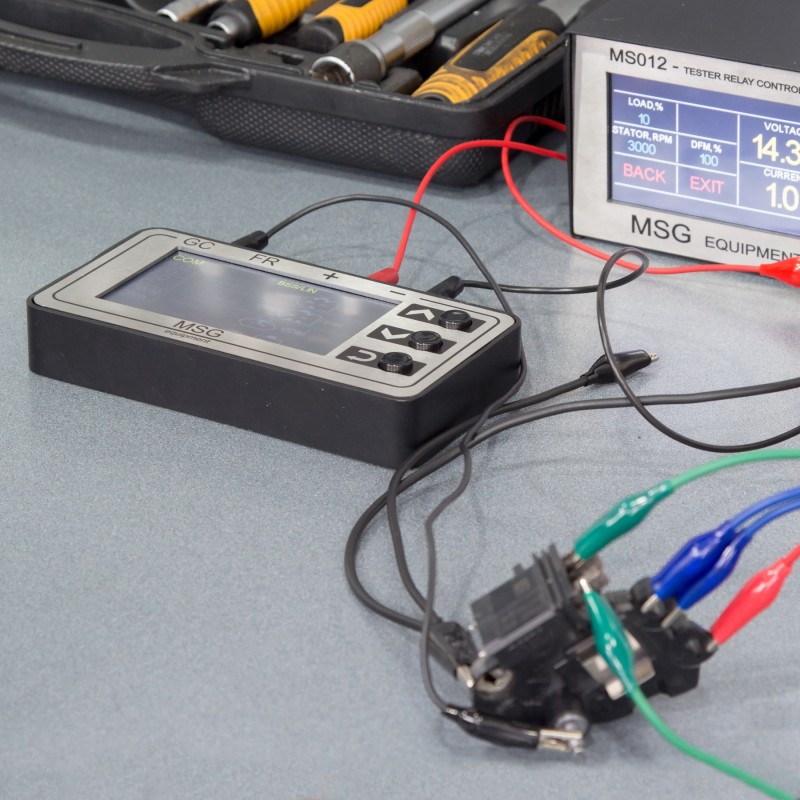

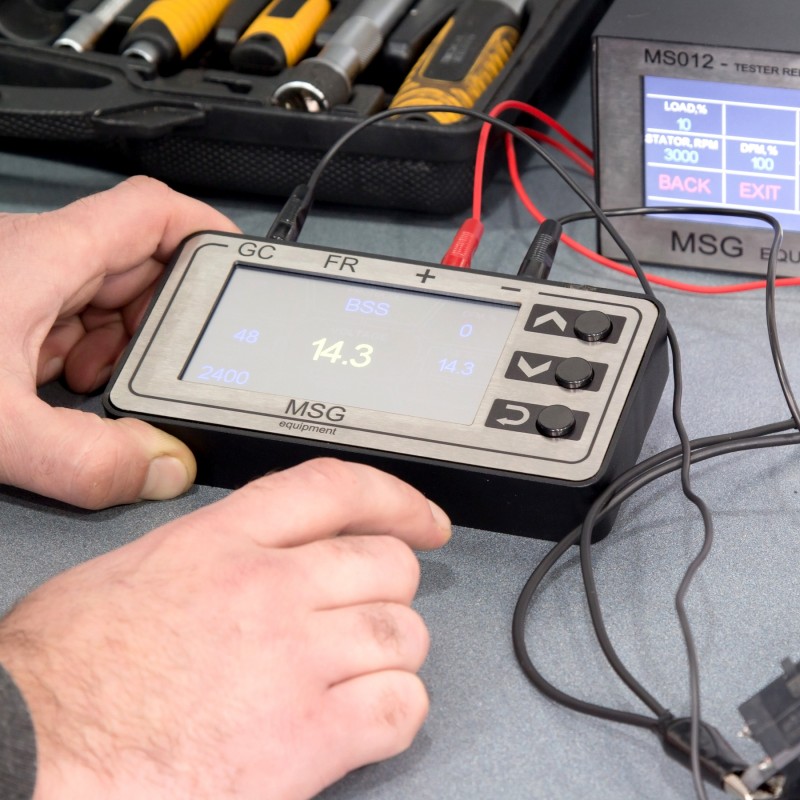

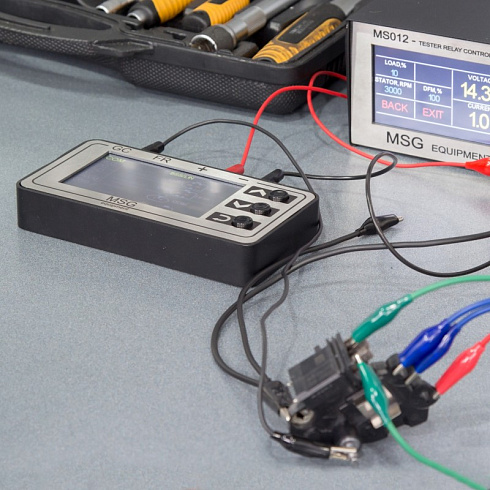

Способы проверки реле-регулятора: в сборе с генератором (непосредственно на автомобиле, либо на диагностическом стенде, который обеспечивает привод автогенератора); проверка реле, снятого с автогенератора.
Определение ID реле-регулятора.
Генерация произвольных сигналов с широтно-импульсной модуляцией (ШИМ генератор).
Простейший одноканальный осциллограф.
Отображение ошибок для реле-регуляторов с терминалом СОМ.
Возможность калибровки измеряемого напряжения и показаний FR генератора.
Возможность обновления прошивки приставки.
Удобный цветной сенсорный дисплей размером 4,3 дюйма.
Технические характеристики
|
Параметр |
Значение |
|
Напряжение питания, В |
12-15 |
|
Подключение к ПК |
Есть |
|
Напряжение проверяемых генераторов, В |
12 |
|
Проверяемые параметры реле регулятора |
Напряжение стабилизации, нагрузка на генераторе, протокол, скорость обмена данными, тип регулятора, наличие и тип ошибок (для терминалов COM) |
|
Точность измерения напряжения, В |
0,1 |
|
Защита от короткого замыкания |
Есть |
|
Звуковой сигнал при коротком замыкании |
Есть |
|
Терминалы проверяемых регуляторов |
COM (BSS, LIN), P-D, RLO, C, SIG, L/D+, RVC |
| Возможность регулировать сопротивление имитируемого ротора (1,8 - 22 Ом) |
Нет |
| Ток через обмотку ротора |
Нет |
| Тестирование реле регулятора на автомобиле |
Есть |
|
Габариты, мм |
157х85х26 |
|
Вес, кг |
0,4 |
