На 6 бензиновых форсунок.
Ручной слив жидкости из колб.
Комплект адаптеров для промывки форсунок без снятия - доп. опция.

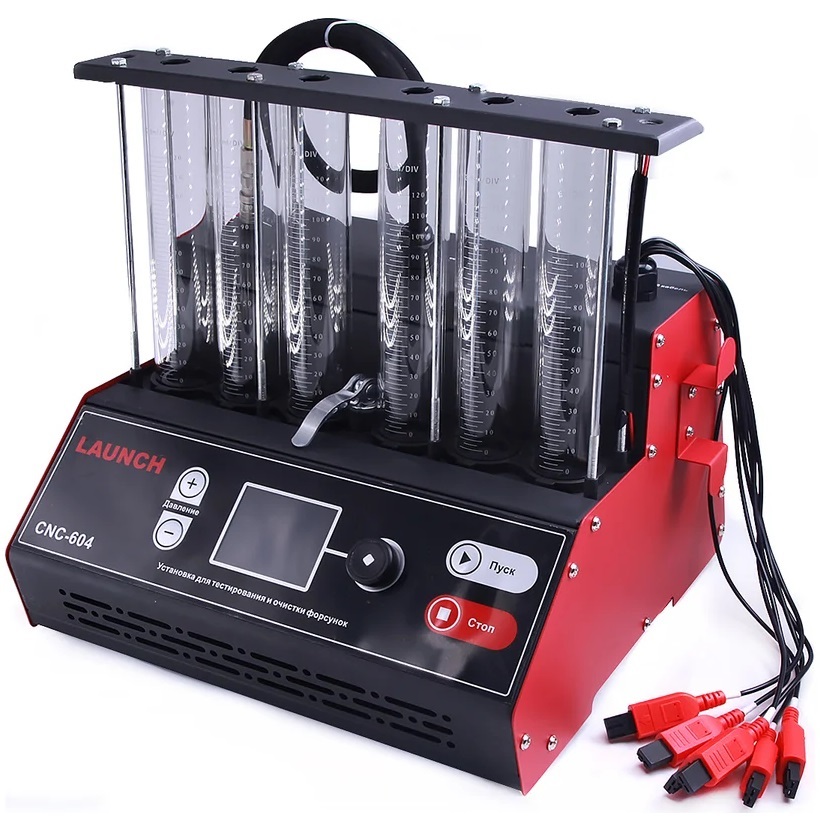

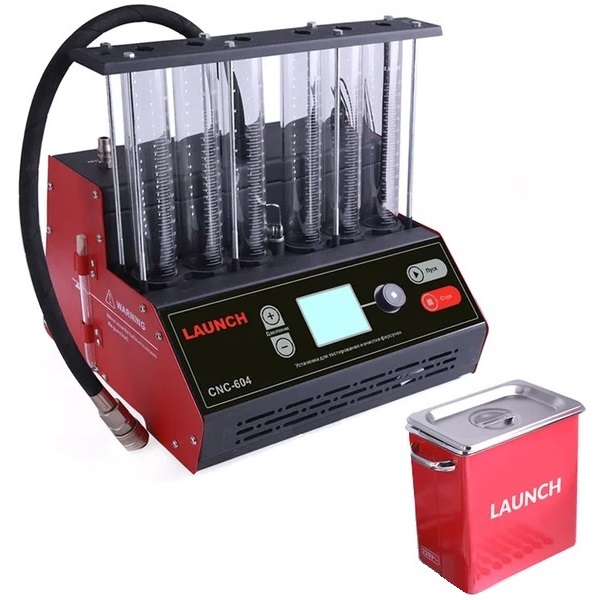

LAUNCH CNC-604 является облегченной версией стенда CNC-603A NEW для тестирования и очистки топливных форсунок. Стенд предназначен для тестирования и ультразвуковой очистки бензиновых форсунок электромагнитных и механических, очистки топливных систем автомобиля, а также впускных клапанов и камер сгорания при помощи сольвента без снятия форсунок. Тестирование форсунок до шести штук одновременно.
Режимы работы и комплект адаптеров нового стенда идентичны модели CNC-603A NEW. Основными отличаями нового стенда являются: ручной слив жидкости из колб; отдельно стоящая УЗ ванна уменьшенной мощности; обслуживание форсунок только с верхней подачей топлива.
Особенности
Тестирование и очистка до 6 инжекторов одновременно;
Моделирование реальных параметров работы двигателя;
Имитация различных динамических режимов работы двигателя;
Автоматическое управление током в зависимости от сопротивления обмотки, не требуется задавать рабочее напряжение форсунки (3/12В);
Конструкция топливной рампы позволяет работать только с форсунками с верхней подачей топлива;
Манометр расположен на топливной рампе для удобной визуализации;
Мерные колбы выполнены из ударопрочного закаленного стекла;
Люминесцентная подсветка мерных колб для удобства тестирования;
Заправка тестовой жидкости осуществляется через отверстие одной их мерных колб;
Ручной слив тестовой жидкости в бак-накопитель при помощи рычага;

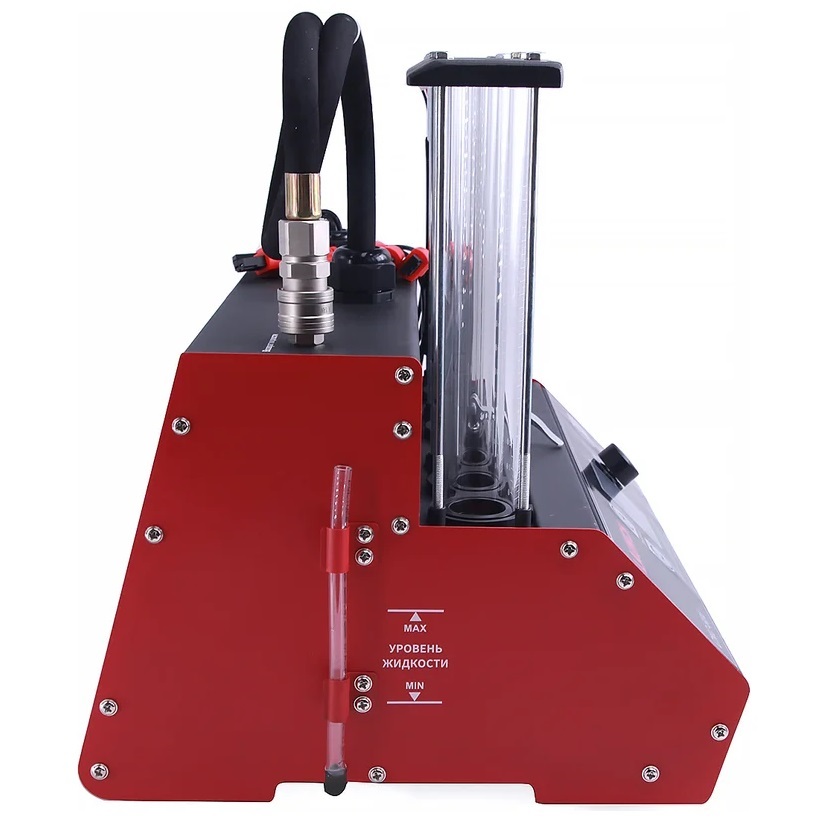

Трубка-уровнемер для контроля уровня жидкости в баке и слива в дренаж;
Адаптеры для тестирования большинства механических и электромагнитных форсунок с верхней подачей в базовом комплекте;
Адаптеры для подключения и обратной промывки форсунок изготовлены из алюминия;
Обновленный металлический корпус с качественной покраской;

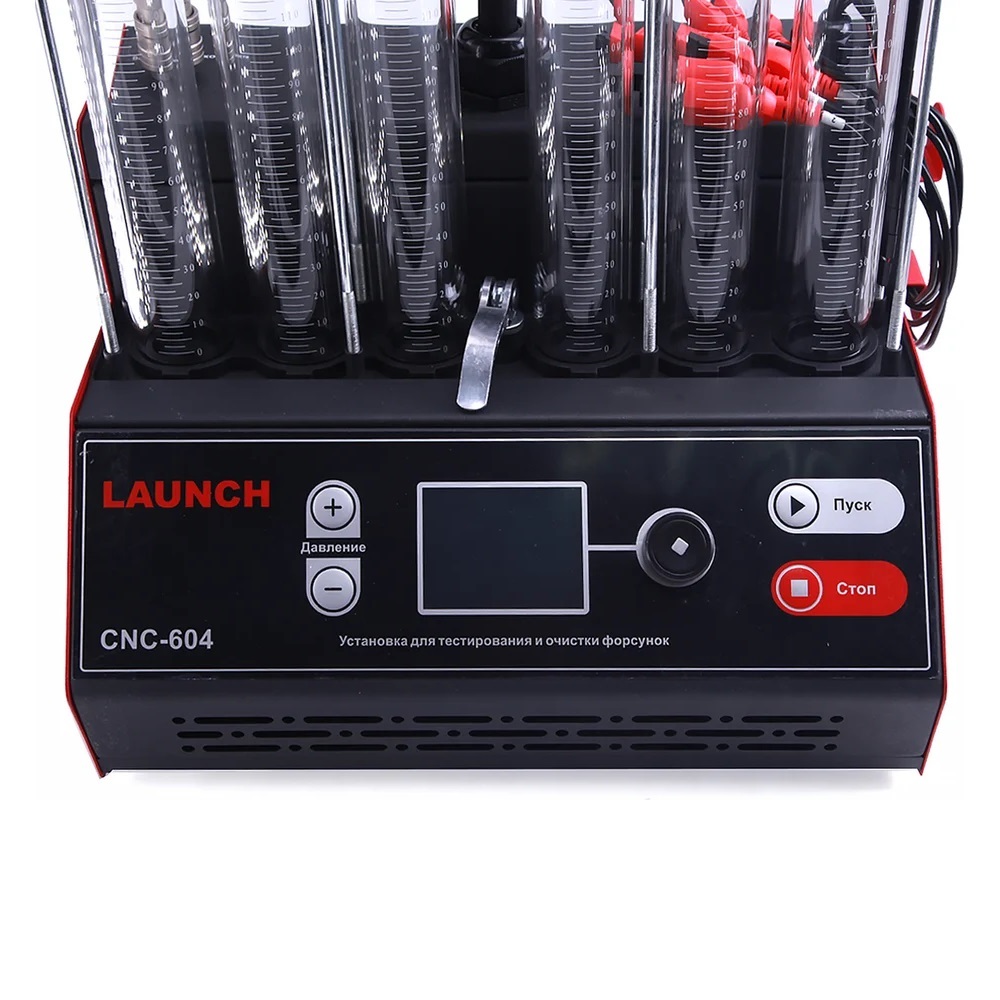

Влагозащищенная панель, интуитивно понятный интерфейс, цветное русифицированное меню;

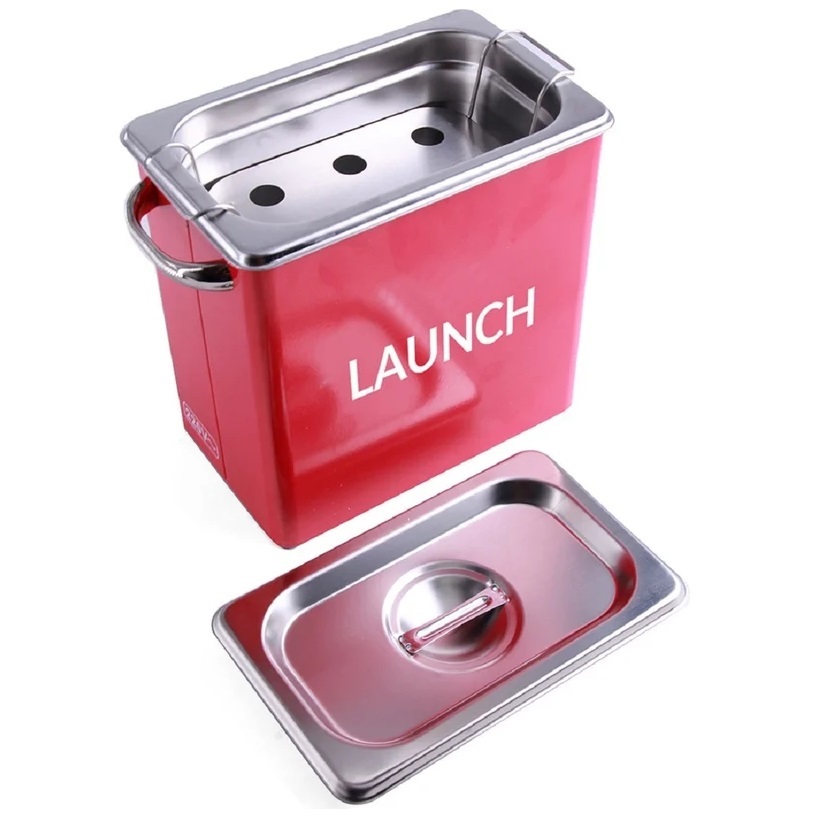

Ультразвуковая ванна отдельно стоящая;
Стенд имеет компактные габариты и малый вес.
Функции
Ультразвуковая очистка;
Тест на равномерность;
Тест факела распыла форсунки;
Тест герметичности топливных линий с использованием манометра;
Тест впрыскиваемого потока;
Тестирование в автоматическом режиме;
Очистка системы подачи топлива без снятия форсунок (при наличии комплекта адаптеров OVA602 - доп. опция).

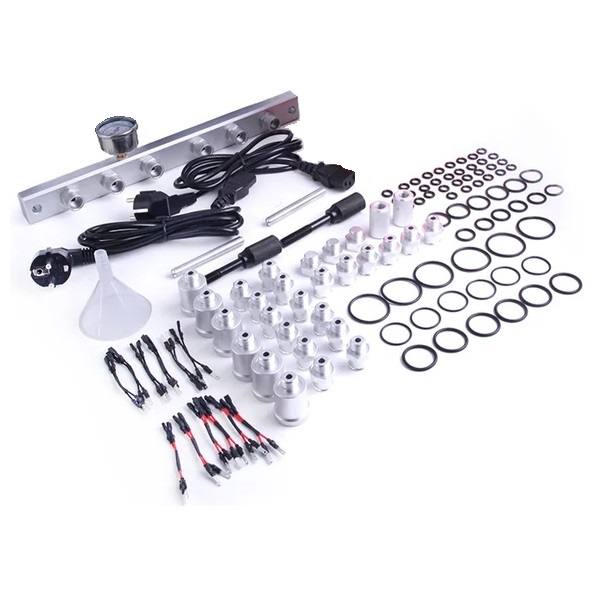

Комплектация
|
Наименование |
Кол-во |
|
Стенд CNC-604 |
1 |
|
УЗ-ванна с ложементом для форсунок |
1 |
|
Топливная рампа с манометром |
1 |
|
Винты для крепления рампы 1 |
2 |
|
Винты для крепления рампы 2 |
2 |
|
Адаптер для форсунок с верхней подачей топлива, d10.5 мм |
6 |
|
Адаптер для форсунок с верхней подачей топлива с мелкой резьбой |
6 |
|
Адаптер для форсунок с верхней подачей топлива с крупной резьбой |
6 |
|
Адаптер для обратной промывки форсунок с верхней подачей d16.2 мм |
6 |
|
Адаптер для форсунок с верхней подачей топлива d13.5 мм |
6 |
|
Уплотнительное кольцо O-ring Ø 7.1*2.65 |
6 |
|
Уплотнительное кольцо O-ring Ø 23.6*1.8 |
6 |
|
Уплотнительное кольцо O-ring Ø 15*2.65 |
6 |
| Уплотнительное кольцо O-ring Ø 32.5*2.65 |
6 |
| Уплотнительное кольцо O-ring Ø 23.6*2.65 |
6 |
| Уплотнительное кольцо O-ring Ø 20*2.65 |
6 |
| Переходник для разъема форсунок тип 1 |
6 |
| Переходник для разъема форсунок тип 2 |
6 |
| Кабель питания 220 В |
2 |
|
Заглушка |
5 |
| Воронка заливная |
1 |
| Адаптеры для промывки форсунок без снятия |
Доп. опция |
|
Инструкция |
1 |
|
Упаковочный лист |
1 |
Дополнительные опции (приобретаются отдельно)
OVA602 набор адаптеров для CNC-602A для промывки форсунок на автомобиле
Технические характеристики
|
Параметр |
Значение |
|
Количество обслуживаемых форсунок |
до 6 шт. |
|
Питание |
220-230В, 50/60Гц, 1.5А max |
|
Потребляемая мощность |
240 Вт |
|
Мощность УЗВ |
50 Вт |
|
Имитация числа оборотов в минуту |
10~9990 об./мин. |
|
Точность установки числа оборотов |
Шаг 10 об./мин. |
|
Временной диапазон |
1-9999 сек |
|
Ширина импульса |
0,5-25 мс, с шагом 0,1 мс |
| Давление тестирующей жидкости |
0-6 бар |
| Точность установки давления |
0,4 бар |
|
Объем топливного бака |
2 л |
|
Размеры без упаковки |
352 х 305 х 445 мм |
|
Вес нетто |
10,5 кг |
