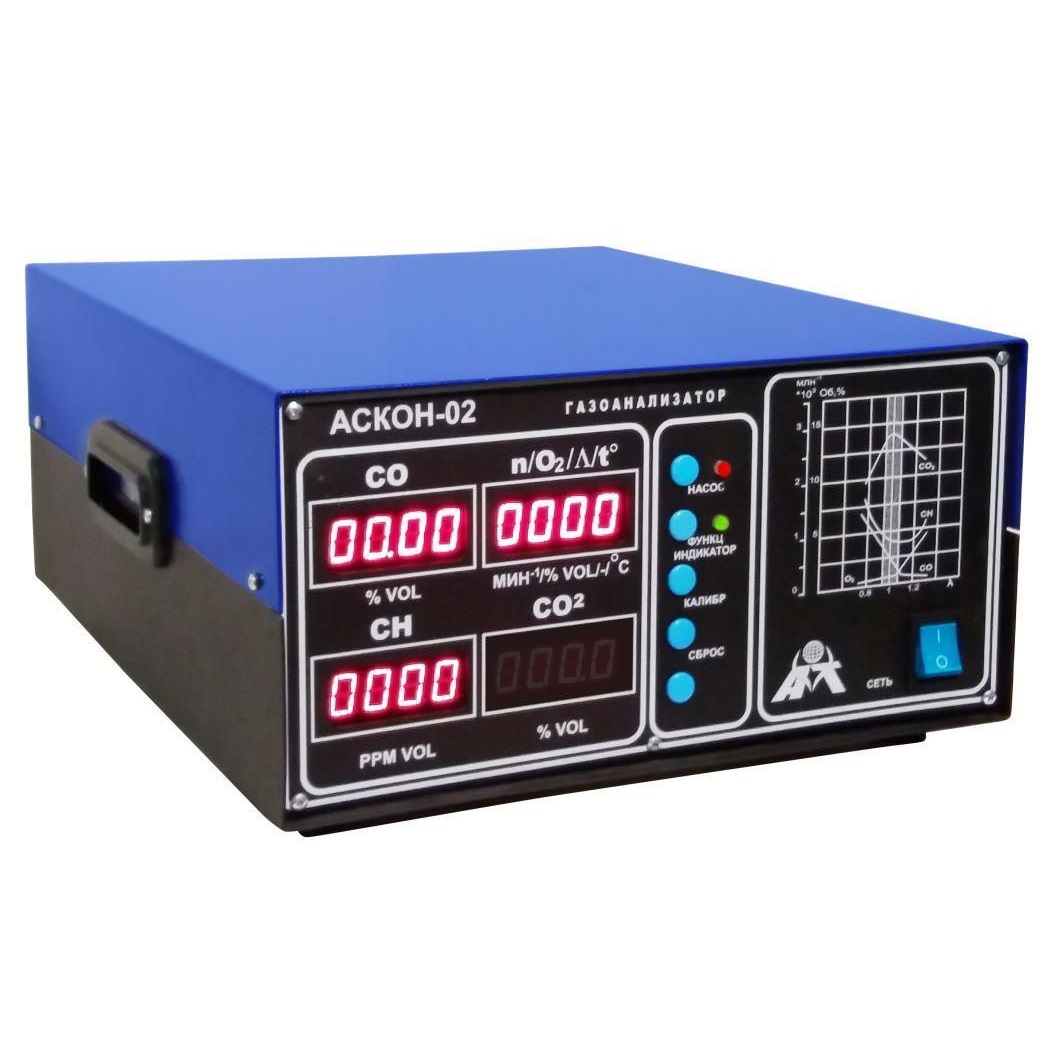

АСКОН-02.44 СТАНДАРТ ПМ-Т переносной автомобильный двухкомпонентный (двухканальный) газоанализатор 2 класса точности предназначен для определения оксида углерода (CO), суммы углеводородов (CH) в отработавших газах бензиновых автомобильных двигателей, а также для измерения частоты вращения коленчатого вала и температуры масла. Кроме того, прибор выводит на экран монитора компьютера 4 канала измерения. Газоанализатор применяется для диагностики неисправностей в системах топливоподачи и зажигания автомобилей с бензиновыми двигателями (в том числе работающих на альтернативном топливе) не оснащенных системами нейтрализации, а также для регулировки параметров токсичности и контрольных измерений.
Достоинства
Стабильность, точность, надежность.
Малая инерционность.
Измерение содержания концентрации загрязняющих веществ в отработавших газах автомобилей не зависимо от вида применяемого топлива (бензин, пропан, природный газ и др.)
Программное обеспечение для ПК с графическим отображением измеренных параметров и базой данных.
Возможность модернизации в 4-х канальные автомобильные газоанализаторы: АСКОН-02.13 "ДИАГНОСТ ПМ-1", АСКОН-02.13 "ДИАГНОСТ ПМ" или АСКОН-02.13 "ДИАГНОСТ ПМ - Скан".
Возможность работы в составе диагностических комплексов АМ-1М, MotoDoc II,III, Scandoc, Автоас-Скан и др.
Многоступенчатая очистка измеряемой пробы, простота и широкая распространенность применяемых фильтров.
Применение в составе газоанализатора помпы вибрационного типа, имеющей высокую надежность, стабильную производительность и 10–летний срок службы.
Антикоррозионное исполнение корпуса прибора, лицевая и задняя приборные панели которого изготовлены из алюминиевого листа.
Связь газоанализатора с персональным компьютером по RS-232 (USB по отдельному заказу).
Компактные габариты и небольшой вес прибора.
Газоанализатор изготовлен в соответствии с требованиями ГОСТ Р 52033-2003г.
Номер в Государственном реестре средств измерений РФ 24782-04.
Функции
Измерение содержания оксида углерода (СО), суммы углеводородов (СН).
Измерение числа оборотов вращения коленчатого вала (КВД).
Измерение температуры масла.
Вывод на экран монитора компьютера четырех каналов измерения.
Автоматической калибровки и установки нуля прибора или по желанию диагноста.
Автоматического слива конденсата из всей системы газоотборного тракта.
Регулировки чувствительности датчика тахометра.
Программное обеспечение для ПК
С газоанализаторами АСКОН-02.44-ПМ и АСКОН-02.13-ПМ поставляется программное обеспечение (ПО) для персонального компьютера, которое может работать на IBM-совместимом компьютере со следующими характеристиками:
Процессор Intel Pentium I и выше;
Объем ОЗУ – 32 Мб и более;
Объем жесткого диска – 150 Мб и более;
Операционная система Misrosoft Windows до XP;
Один или более свободных COM-портов;
Видеокарта и монитор, поддерживающие разрешение 800x600 и выше.
Для работы программного обеспечения необходимо соединить прибор и компьютер кабелем для COM-порта, входящим в комплект поставки.
Программное обеспечение представляет собой графическое приложение, выполняющее следующие функции:

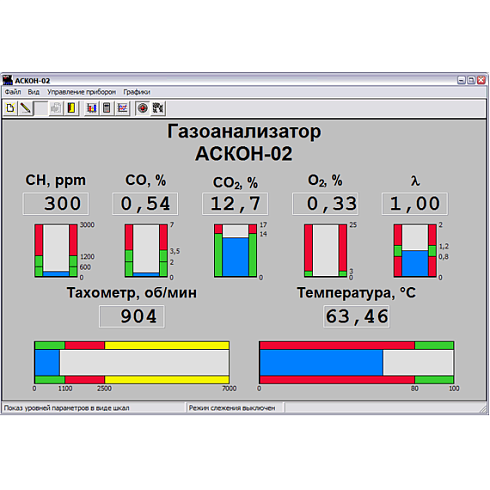

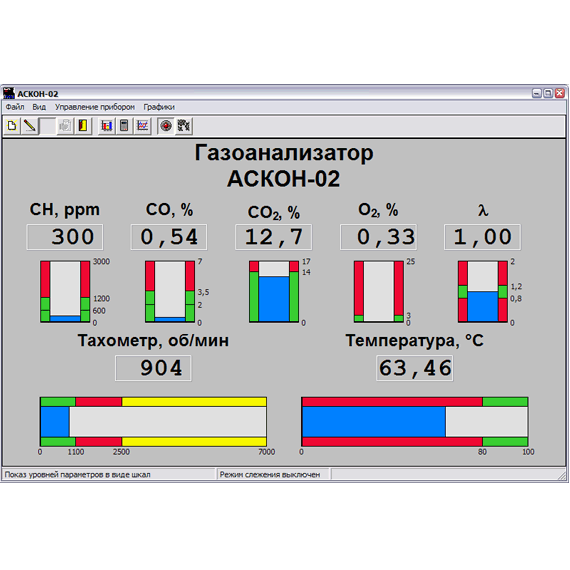

1. Просмотр параметров измеряемых компонентов в отработавших газах в виде диаграмм, где синий столбик – это величина измеряемого компонента, зеленая зона указывает на нахождение измеряемого компонента пределах нормируемый величины, красная зона – превышение измеряемого компонента нормируемой величины на минимальных и повышенных оборотах.

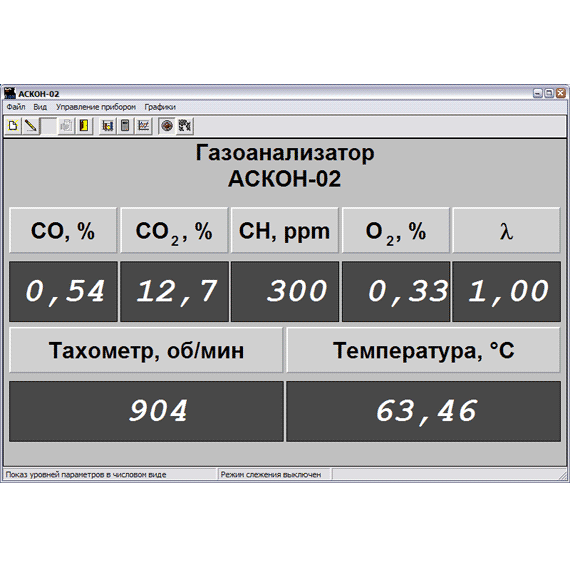

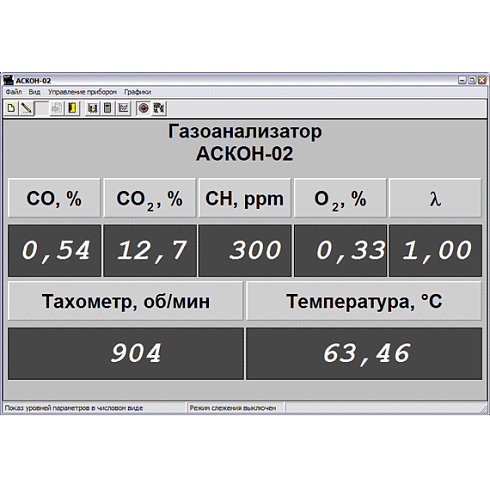

2. Просмотр измеряемых компонентов и их величины в численном виде.

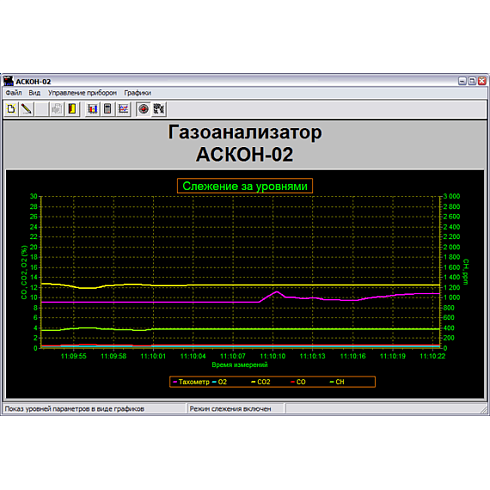

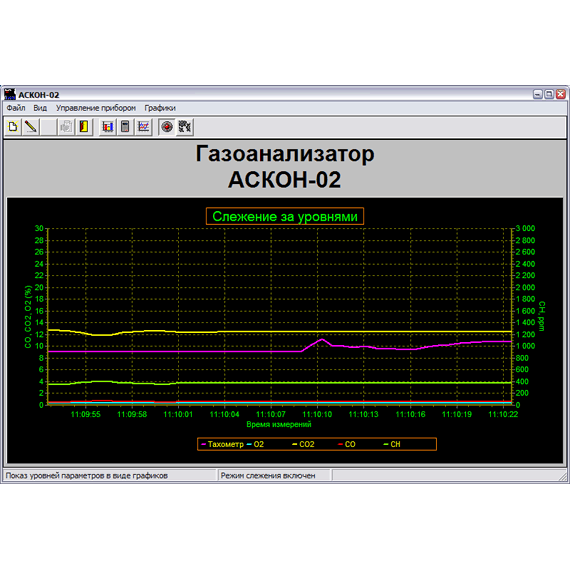

3. Слежение по графикам за величинами компонентов, изменяющихся со временем. Этот режим также позволяет сохранить графики в виде изображения, просматривать историю текущего измерения, изменять масштаб и область построения графиков.

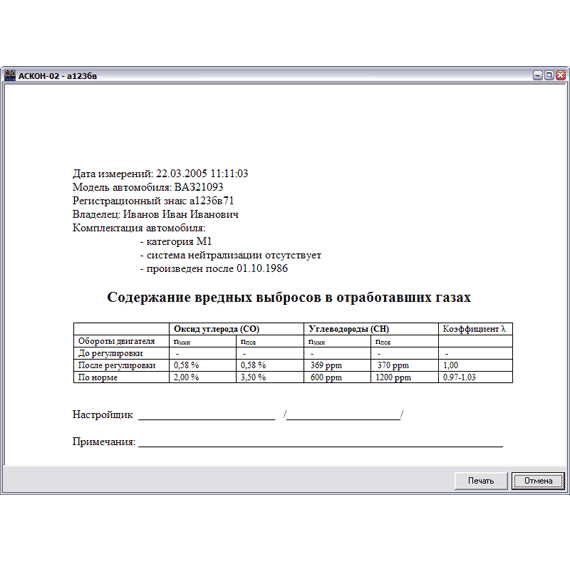

4. Печатать на подключенном к компьютеру принтере результаты измерений согласно ГОСТ Р 52033-2003. Пользователь может по своему усмотрению менять форму бланка вывода распечатки, например, добавлять в документ логотипы и контактную информацию.

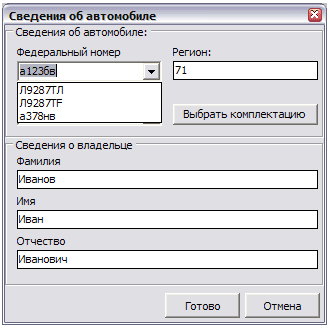

5. Вести базу данных автомобилей и выбирать из нее автомобиль по регистрационному знаку.
Приложение поставляется с программой инсталляции, которая разворачивает и настраивает приложение, а также устанавливает или обновляет (если необходимо) все нужные для ее работы компоненты операционной системы. Никакого дополнительного ПО для работы программы устанавливать не нужно.
Комплектация
Наименование |
Кол-во, шт. |
Измерительный блок |
1 |
Щуп-пробозаборник |
1 |
Кабель питания 12 В |
1 |
Кабель питания сетевой 220 В |
1 |
Датчик тахометра для измерения оборотов двигателя |
1 |
Щуп-измеритель температуры масла |
1 |
Кабель RS-232 для подключения к ПК |
1 |
Шланг подвода пробы |
1 |
Комплект фильтров |
1 |
Шланг слива конденсата |
1 |
Руководство по эксплуатации |
1 |
Паспорт устройства |
1 |
Диск с программным обеспечением |
1 |
Технические характеристики
Параметр |
Значение |
Модель |
АСКОН-02.44 «СТАНДАРТ ПМ-Т» |
Окись углерода СО с дискретностью измерения 0,01% относительной погрешностью +-6% |
0 -7,0 % |
Сумма углеводородов СН с дискретностью измерения 1 ррm относительной погрешностью +-6% |
0 -3000,0 ppm |
Частота вращения коленчатого вала двигателя (КВД) с дискретностью измерения 1 об/мн приведенной погрешностью +-2,5% |
0-1200,0 об/мин 0 -10000,0 об/мин |
Температура масла с дискретностью измерения 1°С приведенной погрешностью ±2,5 % |
20-100 °С |
Автоматическая калибровка и установка нуля |
Есть |
Автоматический сброс конденсата из всей системы газоотбора |
Есть |
Работа в составе диагностических комплексов |
Есть |
Работа в составе линий технического контроля |
Есть |
Вывод данных на компьютер |
Есть |
Время прогрева, не более |
30 мин |
Время установления показаний СН,СО, не более |
30 сек |
Время установления показаний СО2,О2, не более |
Нет |
Напряжение питания |
12/220 В |
Гарантийный срок эксплуатации |
12 мес |
Срок службы помпы |
10 лет |
Габариты |
300x150x360 мм |
Масса |
7 кг |
