Сканер мультимарочный, 2-канальный осциллограф.
МТ10СОМ Плюс автосканер мультимарочный
Автомобильный диагностический компьютерный комплекс МТ10СОМ (выпускается взамен Сканера МТ10СОК)
Описание
Диагностический комплекс Сканер МТ10СОМ на базе адаптера АМД-10СО, по сравнению с предшественником Сканером МТ10СОК на базе адаптера АМД-4СОК, обладает расширенными функциями мотор-тестера начального уровня и позволяет эффективно диагностировать системы: зажигания, топливоподачи бензиновых и дизельных двигателей, газораспределения, предпускового разогрева дизельных двигателей, питания и зарядки.
Специально для Диагностического комплекса Сканер МТ10СОМ с адаптером АМД-10СО были разработаны и выпускаются новые аксессуары, которые позволяют расширить функции мотор-тестера:
Новинка! Клещи токовые КТ-14C
Новинка! Датчик абсолютного давления ДТК-2C датчик абс.давления/пульсаций 300/13 кПа
Новинка! Датчик давления ДД-8C 40 бар, с комплектом переходников для подсоединения к дизельным двигателям
Новинка! Датчик давления ДД-10C 25 бар, с двумя переходниками под резьбы М14х1.25 и М12х1.25
Новинка! Усилитель заряда УЗ-ПC -усилитель для пьезодатчиков ПД-4/6
Сканер МТ10СОМ также поддерживает режимы сканера, 2-х канального осциллографа или самописца с возможностью записи и позволяет вести базу данных.
Сканер МТ10СОМ работает на основе программного обеспечения МТ10 и поддерживает диагностику режиме сканера автомобилей ВАЗ, ГАЗ, GM-AVTOVAZ, УАЗ, ИЖ, ЗАЗ, СЕАЗ/КАМАЗ, MAZ, ПАЗ, ЗИЛ, DAEWOO, KIA, Ford, Renault, FIAT, Peugeot, OPEL, HYUNDAI, CHEVROLET, Chery, Mitsubishi, Nissan/Infiniti, Mazda, Toyota/Lexus, CITROEN, Suzuki, Great Wall, Subaru, BAW, SsangYong, Hafei, Geely, BYD, Lifan, группа VAG, автомобилей, поддерживающих диагностику OBDII.
Внимание Коды доступа для работы в режиме сканера только в составе поставки Мотор Тестер МТ10СМ Плюс. Возможно приобретении комплектации МТ10СОМ без диагностических програм, тогда прибор будет работать только как осцилограф, без функций сканера. Но в последствии комплектацию МТ10СОМ всегда можно дополнить до комплектации МТ10СОМ Плюс, докупив диагностические программы (коды доступа).
Конструкция комплекса сканер МТ10СОМ позволяет использовать его как в стационарном, так и в мобильном варианте.
Питание осуществляется от аккумулятора тестируемого автомобиля.
Программное обеспечение Комплекса Сканер МТ10СОМ: программа МТ10.
Комплекс Сканер МТ10СОМ включает три подсистемы:
1. СКАНЕР
Сканер позволяет: - автоматически определять тип ЭБУ (только для некоторых производителей). - просматривать в динамике параметры ЭБУ и устройств ЭСУД в цифровом и в графическом виде, до 16 параметров и более в режиме «список». - вести долговременную запись информации. - получать сведения о кодах неисправностей ЭБУ, паспортах ЭБУ, двигателя, калибровках, таблицах коэффициентов топливоподачи и других таблиц обучения. - управлять исполнительными механизмами двигателя. - проводить испытания для определения механических потерь, скорости прогрева двигателя, баланса индикаторной мощности, цилиндрового баланса, неравномерности ХХ, производительности датчика кислорода, проводить тест генератора, запуска, разгона и динамики разгона, прокрутки.
2. МОТОР-ТЕСТЕР
Мотор-Тестер позволяет производить углубленную диагностику систем зажигания (классических, электронных, микропроцессорных) с механическим либо статическим распределением энергии, электронных систем управления двигателем как отечественного, так и импортного производства. Мотор-Тестер является универсальным средством, позволяющим проводить диагностику большинства существующих типов автомобилей с бензиновыми (и частично дизельными) ДВС.
Диагностируемые системы:
- Система зажигания
Диагностика первичных и вторичных цепей зажигания (определение состояния свечей и свечных проводов; определение режимов работы и неисправностей катушки зажигания; диагностика коммутатора и датчика Холла)
- Система топливоподачи бензиновых двигателей
Электрическая проверка каналов управления топливными форсунками и исполнительными механизмами (регулятора холостого хода и т.д.)
Проверка работы датчиков (температуры, положения дроссельной заслонки, датчика кислорода, датчика массового расхода воздуха и т.д.);
Определение состава выхлопных газов путем подключения внешнего газоанализатора;
- Система топливоподачи дизельных двигателей
Диагностика состояния ТНВД и форсунок по характеру кривой пульсаций давления в топливных трубках (с усилителем заряда УЗ-ПС и датчиками ПД-4/ ПД-6).
Электрическая проверка каналов управления топливными форсунками.
- Система предпускового разогрева дизельных двигателей
Диагностика электрических цепей свечей накала или запальной свечи (с датчиком тока КТ-14С).
- Система газораспределения
Оценка относительной компрессии по цилиндрам в режиме стартерной прокрутки;
Измерение компрессии в динамике (на работающем двигателе) и в режиме прокрутки (с датчиками давления ДД-8С/ДД-10С);
Определение правильности установки ремня ГРМ (с датчиками давления ДД-8С/ДД-10С);
Контроль работы клапанов (с датчиками давления в цилиндре ДД-8С/ДД-10С или с датчиком абсолютного давления ДТК-2С).
- Система питания и зарядки
Проверка работы генератора и системы зарядки аккумулятора
- Дополнительные возможности
Работа в режиме 2-х канального осциллографа (с возможностью синхронизации от любого из каналов или от индуктивных клещей в качестве датчика первого цилиндра) или самописца с возможностью записи.
3. БАЗА ДАННЫХ
База данных позволяет: вести учет клиентов; учет выполненных работ; печатать отчеты о работе и найденных неисправностях.
Адаптер АМД-10СО
Адаптер АМД-10СО позволяет использовать для диагностики грузовиков стороннее программное обеспечение, использующее для связи с адаптерами диагностической линии открытый стандарт RP1210 и протокол CAN J1939 со скоростью 250кбод.
Диагностируемые системы.
Комплекс позволяет праводить диагностику в режиме сканера автомобилей ВАЗ, ГАЗ, GM-AVTOVAZ, УАЗ, ИЖ, ЗАЗ, СЕАЗ/КАМАЗ, MAZ, ПАЗ, ЗИЛ, DAEWOO, KIA, Ford, Renault, FIAT, Peugeot, OPEL, HYUNDAI, CHEVROLET, Chery, Mitsubishi, Nissan/Infiniti, Mazda, Toyota/Lexus, CITROEN, Suzuki, Great Wall, Subaru, BAW, SsangYong, Hafei, Geely, BYD, Lifan, группа VAG, автомобилей, поддерживающих диагностику OBDII. На сегодняшний день для диагностики доступно более 1200 различных систем.
Список диагностируемых автомобилей и систем постоянно расширяется.
Для диагностики различных типов ЭБУ нужно приобрести соответствующий код доступа или, что гораздо выгоднее, подходящий комплект кодов доступа. Такое решение позволяет пользователю приобрести коды доступа, которые ему действительно нужны на сегодняшний день, и иметь возможность в дальнейшнм докупить другие коды доступа в случае расширения задач диагностики.
Рекомендуемые требования к компьютеру:
Процессор Pentium IV 1,8ГГц, ОЗУ 512Мб, Ethernet адаптер 10/100 BASE-T, видеоадаптер 1024х768, COM-порт (для подключения газоанализатора), CD-ROM для инсталляции ПО; ОС Windows ХР/Vista/7.

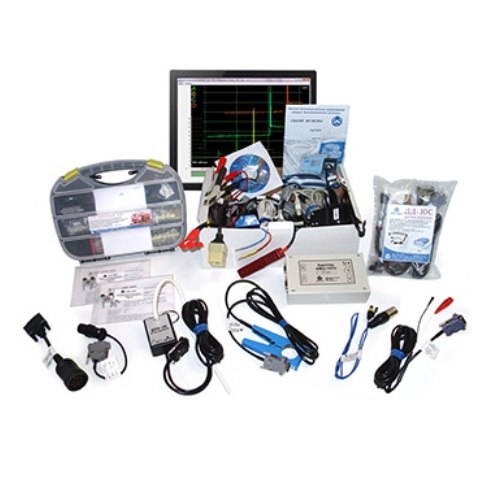

Комплект поставки
Базовый вариант поставки:
Адаптер АМД-10СО
Кабель 10-BASE-T для подключения АМД-10СО к компьютеру
Кабель СО4-Д32-ВАЗ АКК для подключения к аккумулятору автомобиля и кабелям СО4-Д21-ВАЗ и СО4-Д41-ГАЗ АБС
Кабель диагностический Д14-Д11-ДИАГ основной кабель-удлинитель для всех автомобилей, допускается замена на кабель СО10-Д11-ДИАГ
Кабель СО4-Д21-ВАЗ для автомобилей ВАЗ, ИЖ и DAEWOO с 12-контактной диаг. колодкой (GM)
Кабель-адаптер ГАЗ АМ4-Д22-ГАЗ для автомобилей ГАЗ, УАЗ
Кабель-адаптер OBD II
АМД4-Д46-OBD II 1 для автомобилей с диаг. колодкой OBD II, допускается замена на кабель СО10-Д21-OBD II
Кабель-адаптер VAG-4 АМ4-Д52-VAG для автомобилей группы VAG до 1994 года, KIA SPECTRA и др.
Кабель-пробник желтый СО10-С11-Ж для подключения к низковольтным цепям ЭСУД
Кабель-пробник голубой СО10-С21-Г для подключения к низковольтным цепям ЭСУД
Датчик высокого напряжения ДВН-2В
Датчик высокого напряжения ДВН-4В-М
Датчик высокого напряжения ДВН-4В-П
Клещи синхронизации КСИ-6
Шнур-переходник ШП-3-1,5 (4 шт.) для подключения к датчикам и ИМ автомобиля
Шнур-переходник ШП-3-2,8 (4 шт.) для подключения к датчикам и ИМ автомобиля
Шнур-переходник ШП-3-6,3 (4 шт.) для подключения к датчикам и ИМ автомобиля
Шнур-переходник ШП-КГ (2 шт.) для подключ. к различным датчикам, ИМ и “массе”
Комплект щупов для АМД-4А (7 шт.)
Паспорт Сканер МТ10СОМ 1
Документация и ПО на CD
Дополнительные принадлежности
(поставляются отдельно):
Кабель-адаптер АМД4-Д49-OBDII/LR для подключения к автомобилям Lada LARGUS, RENAULT
Кабель-адаптер Steyr АМ4-Д62-Steyr для подключения к автомобилям с ЭБУ VDO Steyr (ГАЗ-560)
Кабель-адаптер DEUTSCH9
АМД4-Д45-DEUTSCH9 для подключения к автомобилям с колодкой J1939 9pin (КАМАЗ-Cummins)
Кабель СО4-Д41-ГАЗ АБС для подключения к ABS автомобилей ГАЗ
Кабель СО10-П11-АКК для подключения к аккумулятору автомобиля
Кабель АМ4-Д32-ВАЗ для автомобилей ВАЗ, ИЖ и DAEWOO с 12-контактной диаг. колодкой (GM)
Клещи токовые КТ-14C
Датчик абсолютного давления ДТК-2C датчик абс.давления/пульсаций 300/13 кПа
Датчик давления ДД-8C 40 бар, с комплектом переходников для подсоединения к дизельным двигателям
Датчик давления ДД-10C 25 бар, с двумя переходниками под резьбы М14х1.25 и М12х1.25
Усилитель заряда УЗ-ПC Усилитель для пьезодатчиков ПД-4/6
Пьезодатчик ПД-4 Для наблюдения пульсаций давления в трубках высокого давления дизельных двигателей d 4…6мм
Пьезодатчик ПД-6 Для наблюдения пульсаций давления в трубках высокого давления дизельных двигателей d 6…8мм
Технические характеристики
Осциллографические каналы:
-входное напряжение, В ±200
-входное сопротивление, кОм 240
Частота дискретизации, МГц 1
Разрядность АЦП, бит 10
Напряжение питания прибора от бортовой сети автомобиля, В 7…33
Потребляемая мощность, Вт, не более 5
Габаритные размеры адаптера, мм, не более 180х135х40
Масса адаптера, кг, не более 0,5
Тип соединения с компьютером: Ethernet 10-BASE-T
Операционная система: Windows XP/VISTA/7
Поддерживаемые диагностические интерфейсы: ISO9141-2(К-L-line), J1850(VPW, PWM), CAN: ISO11898 (high speed), ISO11519 (Fault tolerant), J2411(Single wire), J1939
Разрядность АЦП, бит 10
