МТ10С Плюс сканер автомобильный диагностический мультимарочный

МТ10С Плюс сканер автомобильный диагностический мультимарочный

Автомобильный диагностический компьютерный сканер МТ10С Плюс является упрощенной версией сканера МТ10СОМ Плюс. У сканера МТ10С Плюс отсутствует функция мотор-тестера (отсутствует осциллограф с аксессуарами). В остальном сканеры МТ10С Плюс  и МТ10СОМ Плюс полностью идентичны.

Описание

Связь сканера МТ10С Плюс с автомобилем осуществляется при помощи адаптера АМД-10С.

Cканер МТ10С Плюс предназначен для диагностики двигателей внутреннего сгорания автомобилей, оснащенных системами электронного управления впрыском топлива.  МТ10С Плюс применяется для проведения технического обслуживания и ремонта автомобилей на станциях ТО, в автосервисах, владельцами автомобиля при наличии компьютера типа IBM PC.

Конструкция комплекса позволяет эксплуатировать  его  стационарным и в мобильном режимах.

Питание сканера осуществляется от аккумулятора диагностируемого автомобиля.

Программное обеспечение  Сканер МТ10С Плюс: программа МТ10.

Сканер МТ10С Плюс включает две подсистемы:

1. СКАНЕР

Cканер позволяет:
- автоматически определять тип ЭБУ (только для некоторых производителей).
- просматривать в динамике все контролируемые параметры ЭБУ и напрямую устройств ЭСУД, просматривать как в цифровом, так и в графическом виде до 16-ти параметров одновременно, а при просмотре в режиме «список» количество просматриваемых переменных ограничено лишь разрешением монитора по высоте.
- вести долговременную запись поступающей информации. Запись может быть включена в любой момент во время просмотра. Время записи ограничено только свободным местом на жестком диске компьютера.
- получать сведения о кодах неисправностей ЭБУ, паспортах ЭБУ, двигателя, калибровках, таблицах коэффициентов топливоподачи и других таблиц обучения.
- управлять исполнительными механизмами двигателя в процессе отображения интересующих параметров (если это позволяет ЭБУ).
- проводить испытания для определения механических потерь, скорости прогрева двигателя, баланса индикаторной мощности, цилиндрового баланса, неравномерности холостого хода, производительности датчика кислорода, проводить тест генератора, запуска, разгона и динамики разгона, прокрутки (если это позволяет ЭБУ).
- проверить токсичность выхлопов на газоанализаторе (газоанализатор в комплект не входит).

2. БАЗА ДАННЫХ

База данных позволяет:
- вести учет клиентов;
- вести учет выполненных работ;
- сохранение информации в базе данных для выбранного клиента;
- печать отчетов о проделанной работе и найденных неисправностях.

Диагностируемые системы.

Cканер МТ10С Плюс работает на базе программного обеспечения МТ10 и поддерживает диагностику в режиме сканера автомобилей следующих марок: ВАЗ, GM-AVTOVAZ, ГАЗ, УАЗ, ИЖ, ЗАЗ, СЕАЗ со всеми существующими ЭСУД, включая системы ABS, SRS (подушка безопасности), климат-контроль, иммобилизатор, электроусилитель руля, ПАЗ, ЗИЛ (Bosch EDC7UC31), МАЗ (Bosch EDC7UC31, Элара 50.3763 Е3), Камаз (Bosch MS6.1, Cummins), BAW, CHEVROLET, CHERY, CITROEN, DAEWOO, FIAT, FORD, GREAT WALL, HYUNDAI, KIA, MAZDA, MITSUBISHI, NISSAN/INFINITI, OPEL, PEUGEOT, RENAULT, SUZUKI, TOYOTA/LEXUS, BYD, HAFEI, FOTON, GEELY, HDV (тяжелая техника - Standart truck) включая автомобили с двигателями CUMMINS OBD-II SAE J1939, группа VAG, автомобилей, поддерживающих диагностику OBD-II.

На сегодняшний день для диагностики доступно более 1700 различных систем. Список диагностируемых автомобилей и систем постоянно расширяется.

Для диагностики различных типов ЭБУ нужно приобрести соответствующий код доступа или, что гораздо выгоднее, подходящий комплект кодов доступа. Такое решение позволяет пользователю приобрести коды доступа, которые ему действительно нужны на сегодняшний день, и иметь возможность в дальнейшнм докупить другие коды доступа в случае расширения задач диагностики.

Рекомендуемые требования к компьютеру


Процессор Pentium IV 1,8 ГГц; ОЗУ 1 Гбайт; Ethernet адаптер 100 BASE-T; Видеоадаптер 1024х768, High-Color; CD-ROM для инсталляции программы (опционально, программное обеспечение может быть загружено и установлено с сайта www.nppnts.ru); ОС Windows XP SP2, Windows Vista, Windows7.

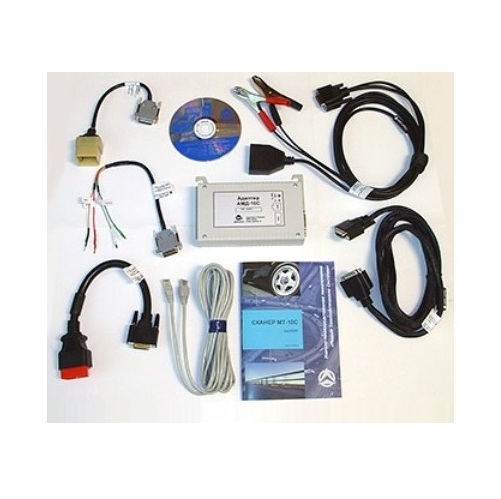

Комплект поставки (базовый):

Адаптер АМД-10С
Кабель 10-BASE-T для подключения АМД-10С к компьютеру
Кабель диагностический Д14-Д12-ДИАГ основной кабель-удлинитель для всех автомобилей
Кабель Д14-Д21-ВАЗ/GM-12 для автомобилей ВАЗ, ИЖ и DAEWOO с 12-контактной диаг. колодкой (GM)
Кабель-адаптер ГАЗ АМ4-Д22-ГАЗ для автомобилей ГАЗ, УАЗ
Кабель-адаптер OBD II СО10-Д21-OBD II для автомобилей с диаг. колодкой OBD II, допускается замена на кабель АМД4-Д46-OBD II
Кабель-адаптер VAG-4 АМ4-Д52-VAG для автомобилей группы VAG до 1994 года, KIA SPECTRA и др.
Паспорт Сканер МТ10С
Документация и программное обеспечение МТ10 на CD (руководство пользователя и приложение в находятся в папке Руководства на CD)

Дополнительные принадлежности (поставляются отдельно):

Кабель-адаптер АМД4-Д49-OBDII/LR для подключения к автомобилям Lada LARGUS, RENAULT
Кабель-адаптер Steyr АМ4-Д62-Steyr для подключения к автомобилям с ЭБУ VDO Steyr (ГАЗ-560)
Кабель-адаптер DEUTSCH9 АМД4-Д45-DEUTSCH9 для подключения к автомобилям с колодкой J1939 9pin (КАМАЗ-Cummins)
Кабель-адаптер АМД4-Д48-OBD II/C для диагностики автомобилей ГАЗЕЛЬ с двигателями Cummins
Кабель-адаптер АМД4-Д47-OBD II/HHD для диагностики тяжелой коммерческой техники HYUNDAI
Кабель Д14-Д31-ГАЗ АБС для подключения к ABS автомобилей ГАЗ
Кабель СО10-П11-АКК для подключения к аккумулятору автомобиля
Кабель АМ4-Д32-ВАЗ для автомобилей ВАЗ, ИЖ и DAEWOO с 12-контактной диаг. колодкой (GM)

Технические характеристики

Напряжение питания прибора: - от бортовой сети автомобиля, В 7…33
Потребляемая мощность, Вт, не более 5
Габаритные размеры адаптера, мм, не более: 180х135х40
Масса адаптера, кг, не более 0,5
Средний срок службы комплекса, лет, не менее 8
Время непрерывной работы, ч, не менее 12
Тип соединения с компьютером: Ethernet 100-BASE-T
Операционная система: Windows XP SP2, Windows Vista, Windows7
Поддерживаемые диагностические интерфейсы: ISO9141-2(К-L-line), J1850(VPW, PWM), J1708, CAN: ISO11898 (high speed), -ISO11519 (Fault tolerant), J2411(Single wire), J1939
