АВТОАС-КАРГО сканер автомобильный диагностический мультимарочный

АВТОАС-КАРГО сканер автомобильный диагностический мультимарочный для грузовых автомобилей предназначен для диагностики систем управления дизельных двигателей грузовых автомобилей и автобусов КАМАЗ, МАЗ, ГАЗ, ПАЗ, КАвЗ, ЛиАЗ, УРАЛ, КрАЗ, ЗИЛ, НефАЗ, МЗКТ, МТЗ, Hyundai, Mitsubishi Fuso, Shaanxi Shacman, Fiat, Ford, Iveco, PSA.

АВТОАС-КАРГО поддерживает диагностику следующих систем

Диагностику двигателей

Cummins 4ISBe, 6ISBe Евро-3 c ЭБУ CM2150C;

Cummins 4ISBe, 6ISBe Евро-4 c ЭБУ CM2150E;

Cummins ISB6.7 Евро-5 c ЭБУ CM2880;

Cummins ISF 2.8, ISF 3.8 Евро-3 c ЭБУ CM2220;

Cummins ISF 2.8, ISF 3.8 Евро-4 c ЭБУ CM2220;

Cummins ISF 2.8 Евро-5 c ЭБУ CM2220;

Deutz, EMR3 с ЭБУ EDC16 и EDC7; NEW!

Ford 2.2 TDCi и 2.4 TDCi (Transit до 2018 г.в.); NEW!

Hyundai D4DD CRDI Eвро-3 с ЭБУ DENSO;

Hyundai D4GA CRDI Eвро-4 с ЭБУ DENSO;

Hyundai D6DB CRDI Eвро-3 с ЭБУ DENSO;

Hyundai D6GA CRDI Eвро-4 с ЭБУ DENSO;

Hyundai D4BH Eвро-3 с ЭБУ ZEXEL;

Hyundai D4CB Eвро-3/Eвро-4 с ЭБУ BOSCH;

Isuzu 4HV1-CNG;

Iveco 2.3 F1AE0481 JTD CF4; NEW!

Iveco 3.0 F1CE3481J с ЭБУ Continental; NEW!

Mitsubishi Fuso 4M42T и 4M50T Eвро-4 с ЭБУ BOSCH ME194210;

Mercedes Benz OM457LA Евро-5 c ЭБУ MR2;

Mercedes Benz OM501LA Евро-4 c ЭБУ MR;

PSA (Peugeot/Citroen) 2.2 HDI с ЭБУ Continental SID208; NEW!

Weichai Power WP7/WP10/WP12 с ЭБУ BOSCH EDC7UC31; NEW!

Weichai Power WP7/WP10/WP12 с ЭБУ BOSCH EDC17CV44/54; NEW!

ЗМЗ-5245.10 ГБО Евро-4/Евро-5 с ЭБУ Микас 12.48;

Камаз 740 Евро-3 с ЭБУ BOSCH MS 6.1;

Камаз 740 Евро-4/Евро-5 с ЭБУ BOSCH EDC7UC31;

Камаз 740 Евро-5 с ЭБУ BOSCH EDC7UC31;

Камаз 740 с ЭБУ М240;

Камаз 820 Евро-4/Евро-5 с ЭБУ М20.21;

ММЗ Д-245 Евро-3 с ЭБУ BOSCH EDC7UC31

ММЗ Д-245 Евро-4 с ЭБУ BOSCH EDC7UC31 и с ЭБУ BOSCH EDC17CV54;

УМЗ А274 (EvoTech 2.7) Евро-4 с ЭБУ Микас 12;

УМЗ А2755 (EvoTech 2.7) ГБО Евро-5 с ЭБУ Микас 12

УМЗ А3055 (EvoTech 3.0) ГБО Евро-5 с ЭБУ Абит А12.2; NEW!

ЯМЗ 650.10 Евро-3 (Renault) с ЭБУ BOSCH EDC7UC31;

ЯМЗ 651 Евро-4 с ЭБУ BOSCH EDC7UC31;

ЯМЗ 652 Евро-4 с ЭБУ BOSCH EDC7UC31;

ЯМЗ 653 Евро-5 с ЭБУ BOSCH EDC7UC31;

ЯМЗ 656 Евро-3, ЯМЗ 658 Евро-3 с ЭБУ Элара 50.3763 и с ЭБУ M230.E3;

ЯМЗ 656 Евро-4, ЯМЗ 658 Евро-4 с ЭБУ M240;

ЯМЗ 534 Евро-4, ЯМЗ 536 Евро-4 с ЭБУ BOSCH EDC7UC31;

ЯМЗ 534 Евро-5 с ЭБУ BOSCH EDC17CV44;

ЯМЗ 534 Евро-5 с ЭБУ М240;

ЯМЗ 534 CNG, ЯМЗ 536 CNG с ЭБУ Westport WP580;

ЯМЗ 236 Евро-3, ЯМЗ 238 Евро-3 с ЭБУ M230.E3;

Диагностику ABS/EBS/ECAS:

WABCO ABS-E;

WABCO ABS-D;

WABCO EBS3;

WABCO ECAS 6x2;

Knorr-Bremse ABS 6

Knorr-Bremse ABS 2X; NEW!

Экран АБС/ПБС АДЮИ.453633.016-04;

Диагностику компонентов систем нейтрализации ОГ:

SCR Emitec (Камаз Е4/Е5);

Датчик NOx WG1034121032.

Дополнительные возможности:

Диагностика по универсальному протоколу OBD-II/EOBD: K/L-Line (ISO 9141-2, ISO 14230-4), CAN (ISO 15765-4);

Универсальная диагностика по стандартному протоколу J1939;

Универсальная диагностика по стандартному протоколу J1708; NEW !

Режим универсального K-Line адаптера. Для использования «АВТОАС-КАРГО» с программами сторонних производителей, например «OpenBox», работающих с универсальными K-Line адаптерами;

RP1210 CAN (опционально). Для работы с программами других производителей, например «Cummins INSITE», «Cummins Calterm III».

Наряду с вышеперечисленными двигателями «АВТОАС-КАРГО» поддерживает универсальный программный интерфейс RP1210A J1939. Это позволяет использовать адаптер «АВТОАС-КАРГО» для работы с программами других производителей, использующих RP1210A J1939, например «Cummins INSITE», «Cummins Calterm III».

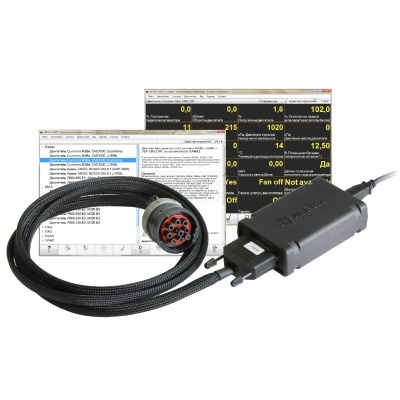

Сканер «АВТОАС-КАРГО» работает совместно с адаптером «ECU-Link 3» на базе персонального компьютера или ноутбука, оснащенного USB-портом и/или беспроводным модулем Bluetooth c OC Windows XP/7/8/10 (32 и 64 разрядных версий).

Сканер «АВТОАС-КАРГО» предназначен для СТО, автохозяйств, владельцев ТС.

Описание адаптера «ECU-Link 3»

Для подключения компьютера с программой «АВТОАС-КАРГО» к диагностическому разъему автомобиля используется адаптер «ECU-Link 3».

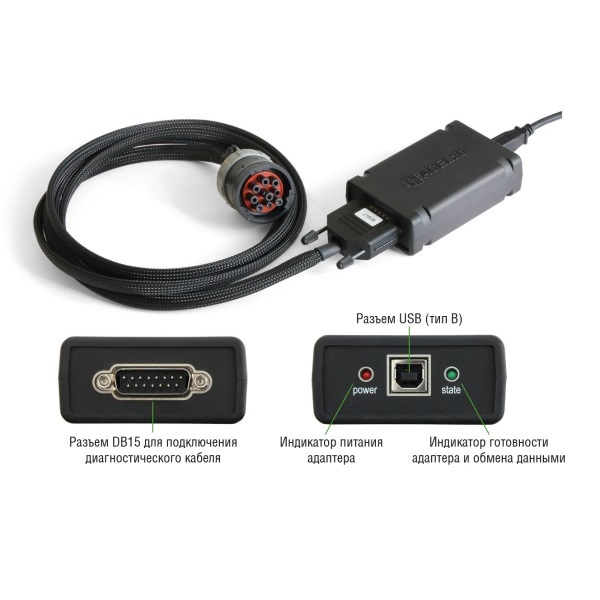

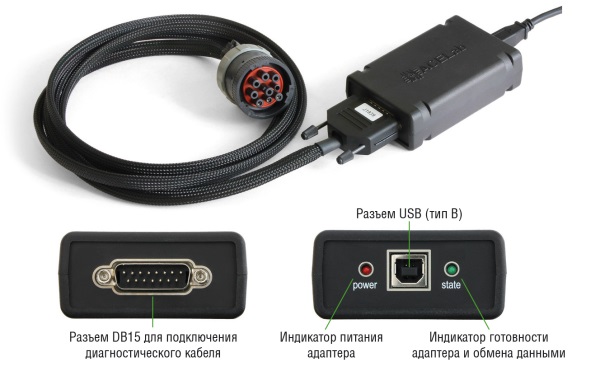

Адаптер «ECU-Link 3» выполнен в пластмассовом корпусе с логотипом ACELab. На корпусе расположены 2-а светодиодных индикатора “POWER” (питание) и “STATE” (адаптер готов к работе + обмен данными ), разъем USB (тип В) и разъем типа DВ15 для подключения диагностических кабелей.

Адаптер «ECU Link 3» подключается к компьютеру через порт USB или по беспроводному соединению Bluetooth. Использование в адаптере беспроводного (до 10 метров) соединения Bluetooth особенно удобно при диагностике двигателей грузовых автомобилей, так как позволяет разместить компьютер с программой в любом удобном месте.

АВТОАС-КАРГО сканер автомобильный диагностический мультимарочный

При подключении «ECU Link 3» к компьютеру по USB питание адаптера производится от USB порта (+5В). При подключении «ECU Link 3» к компьютеру по Bluetooth питание адаптера производится от диагностического разъема автомобиля (+7В...+36В).

Технические характеристики адаптера «ECU-Link 3»

Питание адаптера — от диагностического разъема автомобиля (+7В...+36В) или от USB порта компьютера (+5В)

Потребляемый ток — не более 100 мА при напряжении питания +12В

Рабочая температура от - 40 до +80 град. С

Поддерживаемые автомобильные интерфейсы — CANbus (High Speed 250/500 Kбит/сек), K/L-Line (12/24В)

Интерфейсы для подключения к компьютеру — USB, Bluetooth (Class 2, до 10м)

Встроенная система измерения бортового напряжения автомобиля - +7В...+36В

Встроенная защита от переполюсовки и перенапряжения свыше +36В

Встроенная защита от короткого замыкания и перенапряжения (выше +36В) по линиям K/L-Line

Защита линий K и L адаптера от замыканий на +АКБ автомобиля

Защита линий CAN H и CAN L адаптера от замыканий на массу и +АКБ автомобиля

Защита линий K и L адаптера ESD до 2 кВ

Защита линий CAN H и CAN L адаптера ESD до 6 кВ

Защита обмена данных на CAN шине автомобиля при обрыве или замыкании одной из линий CAN H или CAN L адаптера.

Габариты — 100 х 60 х 30 мм

Вес — 200 г

Режимы работы диагностического сканера «АВТОАС-КАРГО»

Выбор диагностируемого двигателя/системы со справкой по особенностям подключения и диагностики выбранной системы.

Считывание, расшифровка и стирание кодов неисправностей - в этом режиме осуществляется считывание и обнуление кодов неисправностей (ошибок) регистрируемых ЭБУ диагностируемой системы. На экран выводятся цифровые коды ошибок, статус обнаруженных ошибок (текущие, периодические) и их расшифровка.

Контроль параметров - отображение параметров работы диагностируемой системы в режиме реального времени. Программа позволяет просматривать параметры в цифровом и графическом виде все сразу, группами или только выбранные.

Управление ИМ - управление исполнительными механизмами диагностируемой системы для проверки их работоспособности. В режиме управления исполнительными механизмами экран программы разделен на 2 части. Слева выводится список доступных ИМ, справа - управление выбранным ИМ и вспомогательная информация, включая условия, которые необходимо соблюдать для управления выбранным ИМ.

Режим "Спец. функции" предназначен для выполнения специальных функций для выбранной диагностируемой системы: адаптации, сброс адаптаций, перекодировки и т.д. В режиме выполнения специальных функций экран программы разделен на 3 части. Слева выводится список доступных функций, справа - подробная информация по выбранной функции, условия выполнения, кнопки запуска и прерывания выполнения выбранной функции. В нижней части экрана выводится текстовая информация непосредственно процесса выполнения выбранной функции, включая результат выполнения.

Просмотр идентификационных данных ЭБУ - режим считывания сведений об ЭБУ диагностируемой системы (заводской номер ЭБУ, версия прошивки и т.д.)

Требования к компьютеру

Минимальные	Рекомендуемые
Операционная система Windows XP	Операционная система Windows XP/7/8/10 (32 или 64 разрядные)
Оперативная память 512 Мб	Оперативная память 2 Гб
USB-порт (Host, тип A)	CD/DVD привод для инсталляции ПО
	USB-порт (Host, тип A)
	Bluetooth

Комплект поставки «АВТОАС-КАРГО»

Наименование	Кол-во, шт.
Адаптер диагностический «ECU-Link 3»	1
Кабель USB, 3м.	1
Кабель диагностический «OBD-II 24», 2м	1
CD-диск инсталляционный	1
Краткое руководство пользователя (паспорт)	1
Гарантийный талон	1
Картонная упаковка	1

Дополнительные опции (приобретаются отдельно)

Наименование	Описание	Цена с НДС, руб.
Мультиплексор "MUX CAN+KLine"	В комплект поставки входит: мультиплексор "MUX CAN+CLine", кабель BB15-DB15. Для пользователей АВТОАС-КАРГО с адаптером ECU-Link 3	15200
Программный модуль "RP1210 (CAN)» для адаптера «ECU-Link 3"	Дополнительный программный модуль для работы «АВТОАС-КАРГО» с адаптером «ECU-Link 3» с программным обеспечением сторонних производителей, например «Cummins INSITE», «Cummins Calterm III».	9500
Программный модуль обновлений "АВТОАС-КАРГО" версии 7.х	Обновление программы «АВТОАС-КАРГО» с версий 3.х, 4.х, 5.х до версии 6.x. Для пользователей «АВТОАС-КАРГО» с адаптером «ECU-Link 3»	7000
Кабель "ECUPROG (CAN+K-Line)"	Для подключения к ЭБУ Cummins CM2220, CM2150; BOSCH MS6.1, EDC7UC31, EDC17CV54/44 "на столе" для загрузки калибровок (перепрошивки ЭБУ) с применением программного обеспечения сторонних производителей («Cummins INSITE», «Cummins Calterm III», «OpenBox»).	4200
Кабель диагностический "Wabco (ISO9141)"	Для подключения к круглому 16-контактному диагностическому разъему ABS автомобилей МАЗ, КАМАЗ и др. Используется только с "АВТОАС-КАРГО", "АВТОАС-F16 G2".	4500
Кабель диагностический SAE J1939	Для подключения к диагностическому разъему типа SAE J1939 автомобилей КАМАЗ, автобусов ЛиАЗ, ПАЗ, НефАЗ, КАвЗ с двигателем Cummins ISBe ЕВРО 3/4. Используется только с "АВТОАС-КАРГО", "АВТОАС-F16 G2".	4950
Кабель диагностический Deutz	Для подключения к круглому фирменному разъему Deutz автомобилей МАЗ, тракторов МТЗ и др. Используется только с "АВТОАС-КАРГО".	5950
Переходник "DB15-9KLine"	Для диагностики ABS на автомобилях КАМАЗ с выводом диагностической линии ABS K-Line на 9-ый контакт разъема OBD-II. Используется только с «АВТОАС-КАРГО», "АВТОАС-F16 G2".	1050
Переходник "DB15-1KLine"	Для диагностики ABS или ECAS на автомобилях КАМАЗ с выводом диагностической линии K-Line ABS или ECAS на 1-й контакт разъема OBD-II. Используется только с "АВТОАС-КАРГО", "АВТОАС-F16 G2".	1050
Переходник "DB15-KMZ EBS3"	Для диагностики EBS 3 (WABCO) на автомобилях семейства КАМАЗ 5490. Используется вместе с кабелем «OBD-II 24». Используется только с "АВТОАС-КАРГО", "АВТОАС-F16 G2".	1050
Переходник "DB15-CAN R"	Для подключения к шине CAN двигателей Cummins ISF2.8 Евро-3 (Газель) без нагрузочного сопротивления 120 Ом. Используется с "АВТОАС-СКАН", "АВТОАС-КАРГО", "АВТОАС-F16 G2".	1050
Переходник "DB15-ECU57"	Для подключения к диагностическому разъему автомобилей с двигателями ЯМЗ 656 Е3, ЯМЗ 658 E3 c ЭБУ Элара 50.3763. Используется с "АВТОАС-КАРГО", "АВТОАС-F16 G2".	1050
Переходник "DB15-D4DD"	Для подключения к диагностическому разъему автомобилей HYUNDAI HD-65, HD-78, HD-120 и автобусов County с дизельными двигателями D4DD CRDI Евро-3, D6DB Eвро-3. Используется с "АВТОАС-СКАН", "АВТОАС-КАРГО", "АВТОАС-F16 G2".	1050
Переходник "DB15-WP"	Для подключения к диагностическому разъему автомобилей с двигателями ЯМЗ 534/536 CNG c ЭБУ Westport WP580. Используется с "АВТОАС-КАРГО", "АВТОАС-F16 G2".	1050
