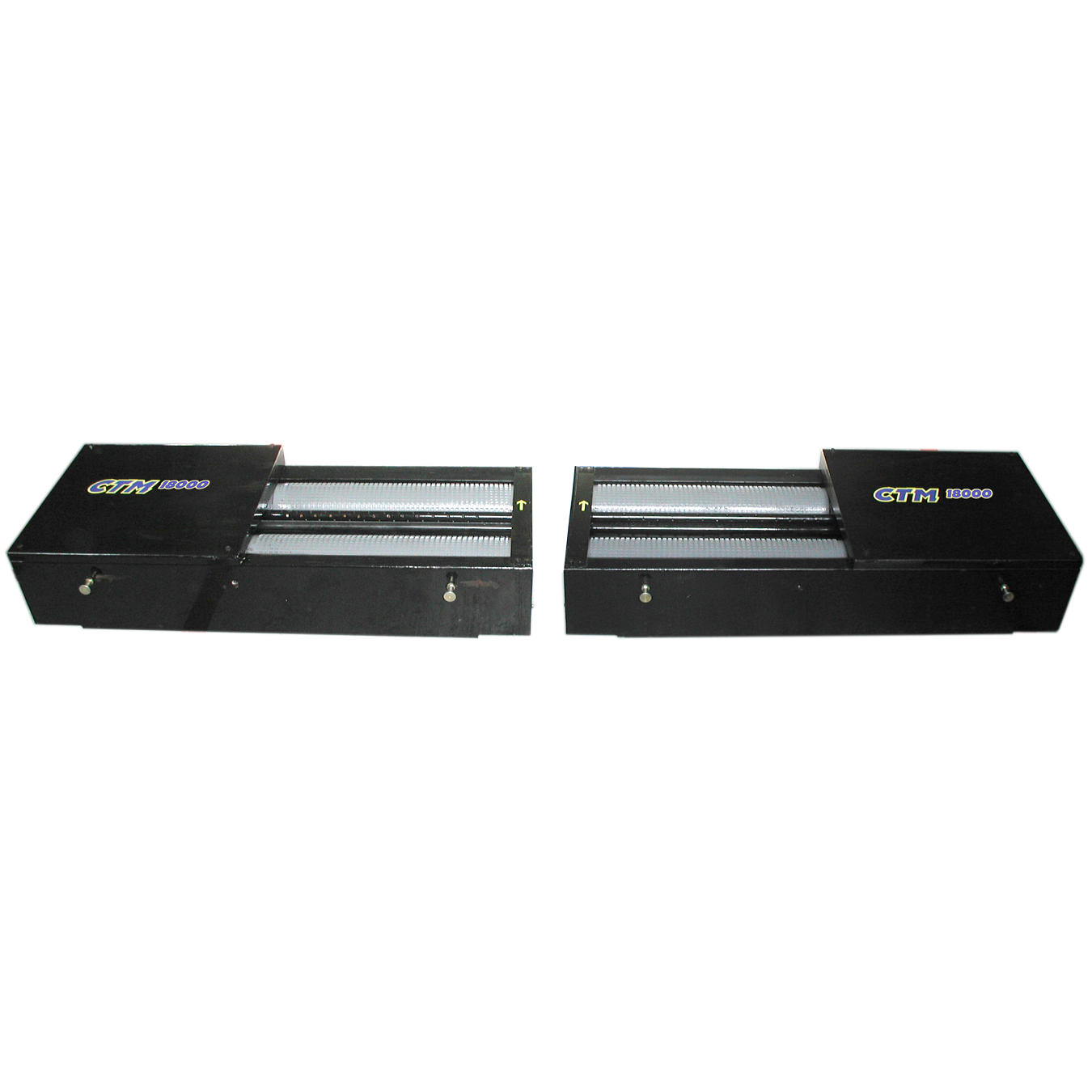

МЕТА СТМ-18000 универсальный двухскоростной тормозной стенд с модульной конструкцией предназначен для проверки тормозной системы всех типов легковых и грузовых автомобилей, включая большегрузные, с нагрузкой на ось до 18 тонн, шириной колеи 900-2900 мм и диаметром колес от 600 до 1200 мм.
Достоинства
Модульная конструкция, состоящая из двух роликовых установок.
Два скоростных режима работы стенда в зависимости от категории проверяемого транспортного средства.
Самоцентровка автомобиля при испытаниях, автоматическое включение и отключение приводов при наезде и выезде.
Повышенная износостойкость роликов обеспечена специальной закалкой и обработкой поверхности. Покрытие роликов абсолютно устойчиво к шипованным шинам.
Антикоррозийная защита всех элементов роликовой установки СТМ: полимерная порошковая окраска.
Широкий диапазон рабочих температур от -10 °С до +40 °С позволяет использовать стенд в неотапливаемых помещениях или в составе контейнерных мобильных станций диагностики.
Динамическое измерение тормозных сил колес и осевых нагрузок при торможении с учетом загрузки осей при торможении.
Функции
Автоматическое выполнение измерений и расчет параметров тормозных систем по ГОСТ Р 51709-2001 и согласно требований приказа Министерства промышленности и торговли РФ от 6 декабря 2011 г. № 1677 "Об утверждении основных технических характеристик средств технического диагностирования и их перечня" по следующим показателям: тормозная сила, развиваемая тормозными системами АТС; масса, приходящаяся на ось АТС; усилие, прикладываемое к органам управления тормозными системами АТС.
Отображение результатов измерений и их графической интерпретации на экране монитора и информационном табло.
Автоматическое управление режимами измерения по программе и методике ГОСТ или в ручном режиме с радиопульта.
Распечатка протокола измерений и графиков тормозных сил.
Вывод на экран монитора и светофор указаний оператору и водителю.
Автоматическая работа стенда в составе линий технического контроля с оформлением диагностической карты автомобиля.
Поэлементное дооснащение стенда диагностическими приборами в объёме ЛТК.
Дополнительные опции
Каркас-ложемент для тормозного стенда СТМ-16000.02, СТМ-18000
Аппарели-основание для тормозного стенда СТМ-16000.02, СТМ-18000
Технические характеристики
Параметр |
Значение |
Диапазон измерений тормозной силы |
от 0 до 24* кН / от 0 до 60** кН |
Предел относительной погрешности измерений тормозной силы, не более |
±3 % |
Диапазон измерений силы, прикладываемой к органам управления тормозных систем |
от 0 до 1000 Н |
Предел относительной погрешности измерений силы, прикладываемой к органам управления тормозных систем , не более |
±5 % |
Диапазон измерений массы |
от 0 до 9000* кг / от 0 до 18000** кг |
Предел относительной погрешности измерений массы, не более |
±3 % |
Мощность, потребляемая стендом, не более |
19* кВт / 16** кВт |
Параметры четырехпроводной трехфазной сети электропитания с допускаемыми отклонениями по ГОСТ 12 997-84 - напряжение - частота |
380+10%-15% В 50±1 Гц |
Время установления рабочего режима, не более |
15 мин |
Время непрерывной работы стенда, не менее |
8 ч |
Габаритные размеры опорное роликовое устройство (один модуль), не более |
2010×810х440 мм |
Габаритные размеры шкаф управления, не более |
650х500х141 мм |
Масса опорное роликовое устройство (один модуль), не более |
650 кг |
Масса шкаф управления, не более |
27 кг |
Рабочий диапазон температур опорного устройства |
от -10 до +40 ºC |
Средний срок службы, не менее |
8 лет |
Средняя наработка прибора на отказ, не менее |
6000 ч |
Среднее время восстановления работоспособного состояния, не более |
6,4 ч |
* - на первой скорости работы стенда.
** - на второй скорости работы стенда.
