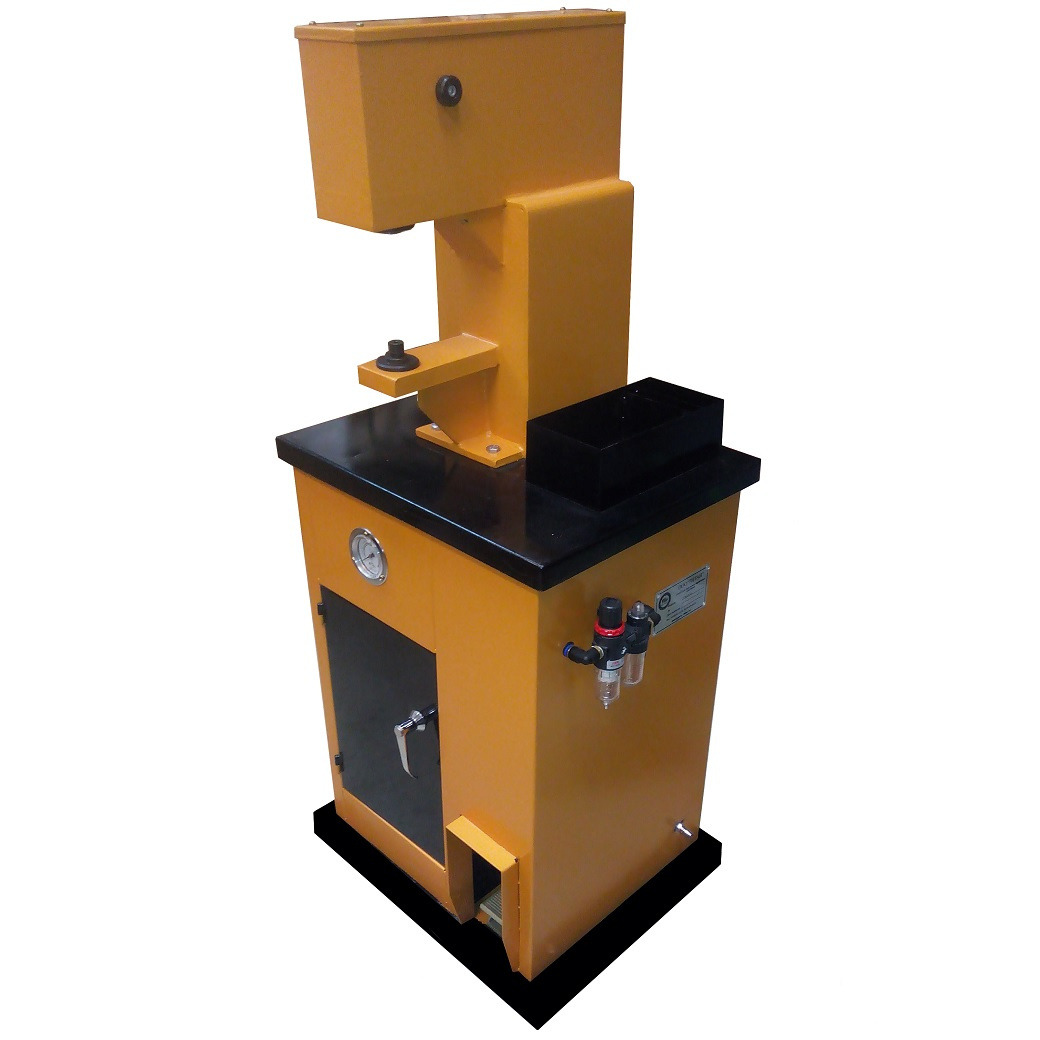

ТТН-410 пневмогидравлический клепальный станок для клепки фрикционных накладок тормозных колодок, дисков сцепления, для расклепки заклепок диаметром до 10 мм. при замене изношенных накладок тормозных колодок. Клепальник ТТН-410 используется автотранспортными предприятиями и станциями технического обслуживания автомобилей. Пневмогидравлический пресс ТТН-410 особенно востребован для быстрого и безопасного обслуживания тормозных систем грузовых автомобилей. В качестве источника питания используется сжатый воздух, давление воздуха регулируется с помощью редуктора.
Принцип работы клепального стенда ТТН-410
При помощи регулировочного клапана и манометра выставляется требуемое рабочее давление воздуха (0,5-0,6 МПа для алюминиевых заклепок и 0,7-1,0 МПа для медных заклепок);
Пуансон нужного диаметра вкручивается в шток и регулируется контргайкой по высоте опускание;
На кронштейн устанавливают тормозную колодку с накладкой, высоту кронштейна регулируют при помощи винта так чтобы клепка плотно легла на наковальню;
Подается сжатый воздух нажатием ногой на педаль, шток опускается и прижимает клепку к наковальни;
Набор пуансонов и опор позволяет производить клепку и выпрессовку заклепок разных форм и размеров.
Комплектация стенда ТТН-410
Стенд пневматический - 1 шт.

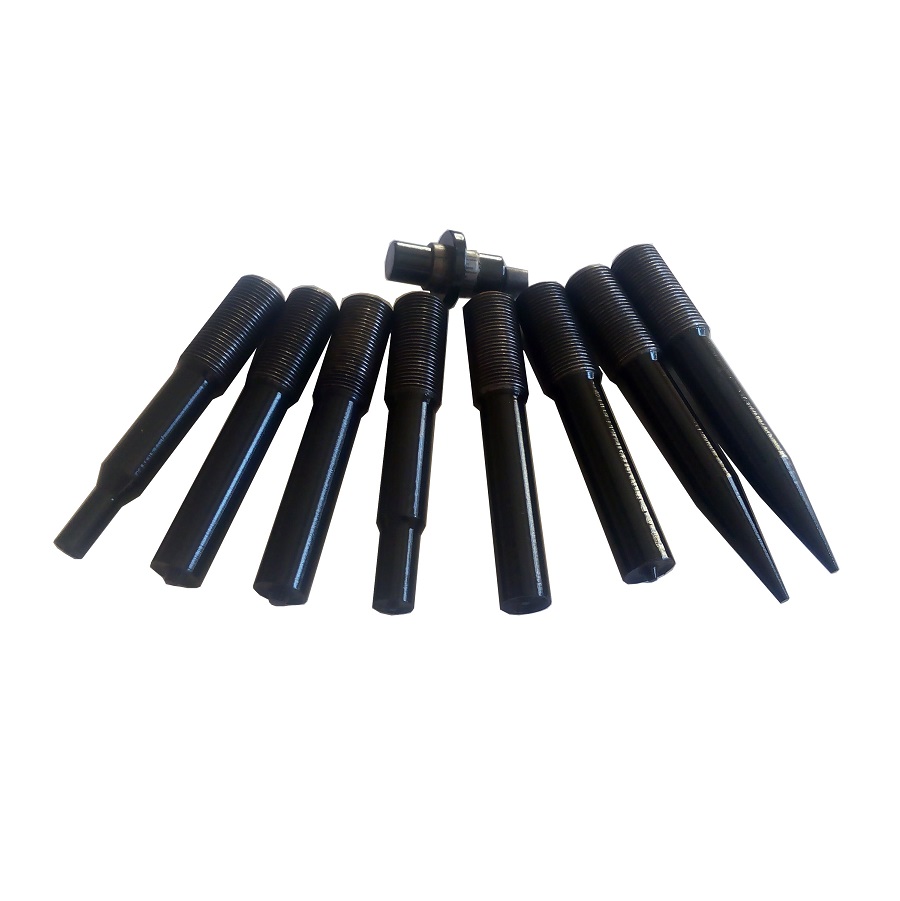

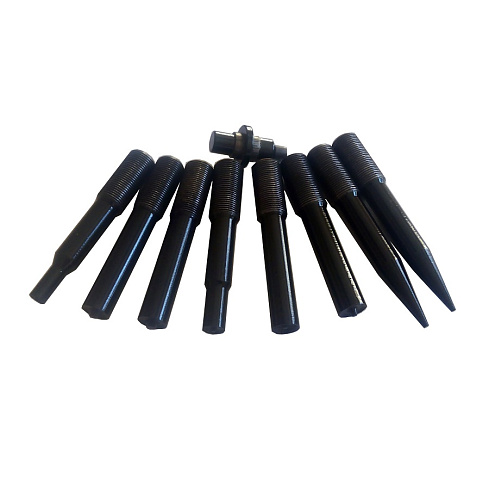

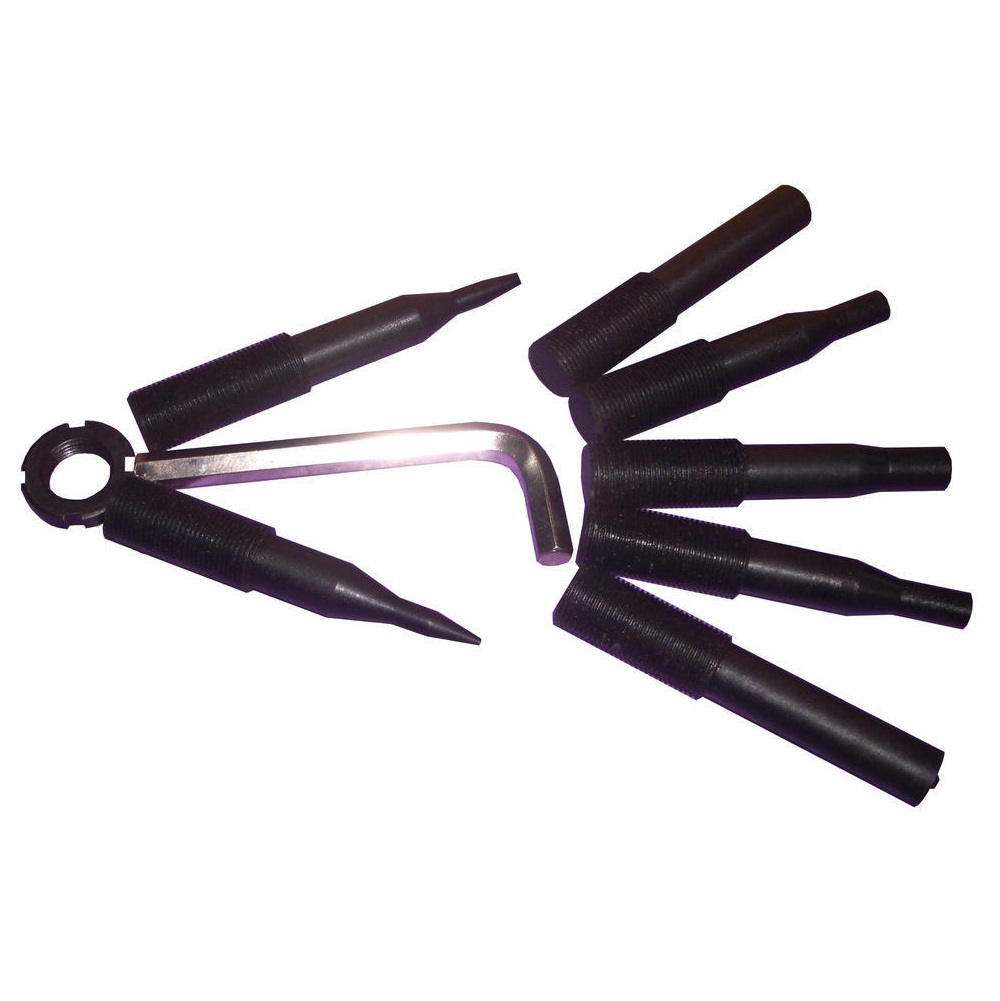

Пуансоны для клепок диаметром до 10 мм. - 5 шт.
Пуансоны для выпрессовки клепок диаметром до 10 мм. - 2 шт.
Технические характеристики
Параметр |
Значение |
Тип |
Пневмогидравлический |
Максимальное усилие клепки |
6 т. (60 кН) |
Рабочее давление |
регулируемое 0-0 .8 MPa |
Диаметр заклепок |
До 10 мм. |
Материал заклепок |
медь, алюминий, сталь |
Ход штока, мм |
регулируемый до 40 мм. |
Регулировка хода штока |
До 20 мм. |
Габаритные размеры, мм |
600 мм х 500 мм х 1400 мм |
Вес, кг |
85 кг. |
