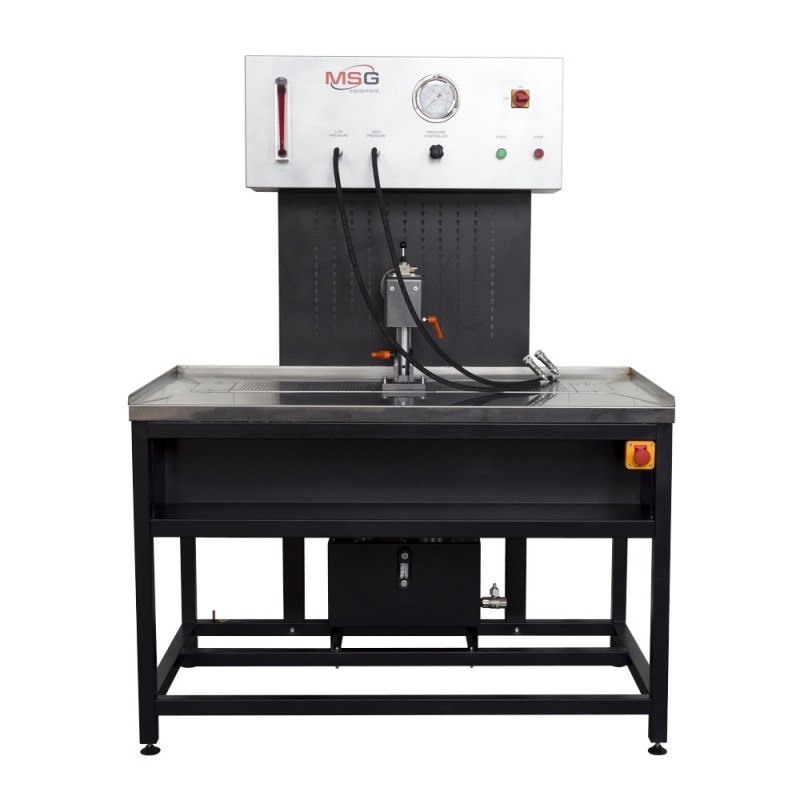

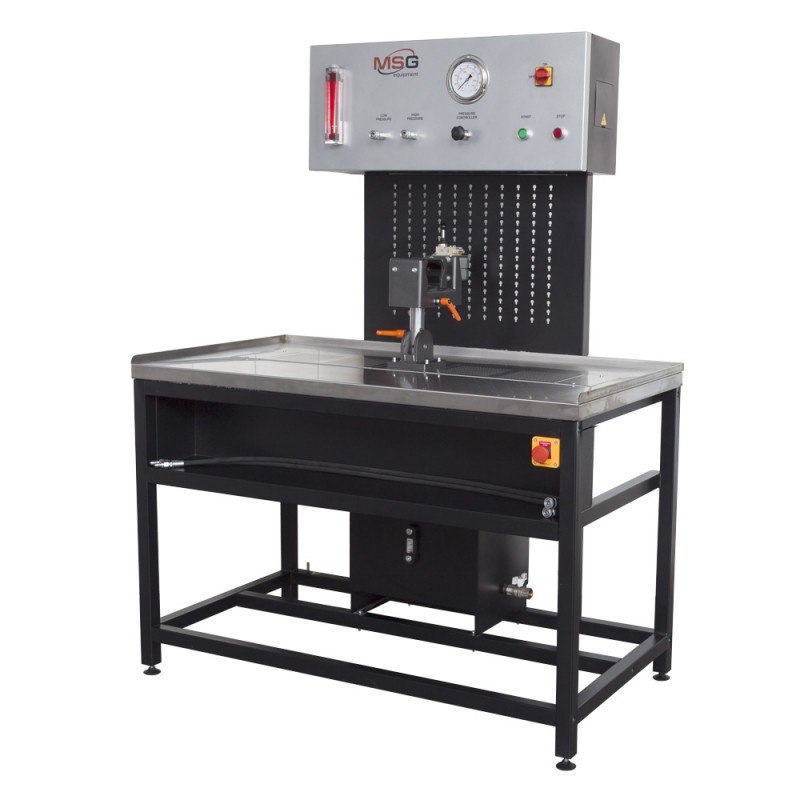

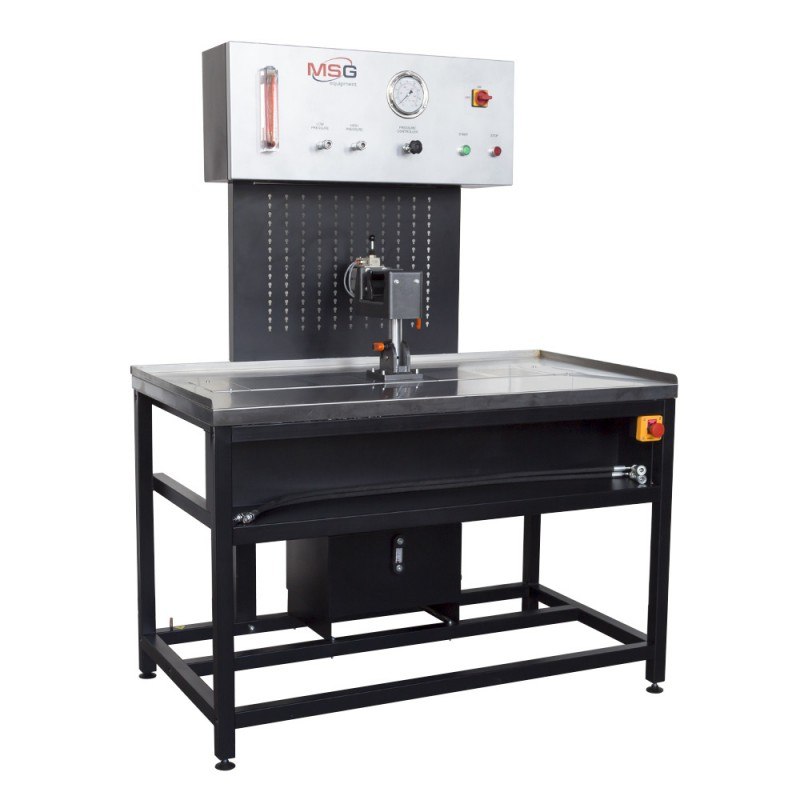

MSG MS502М стенд для проверки гидравлических рулевых реек до и после их реконструкции. Тестирование рулевой рейки на стенде позволяет определить степень износа, обнаружить течь гидравлической жидкости, проверить состояние корпуса и комплектующих, а также отследить рабочие показатели агрегата под давлением при различных нагрузках при имитации движения и парковки автомобиля.
Достоинства
Возможность быстрой оценки степени износа агрегата и отслеживание рабочих показателей при имитации движения и парковки автомобиля.
Быстрая диагностика;
Наличие стационарного насоса;
Легкость управления.
Принцип работы

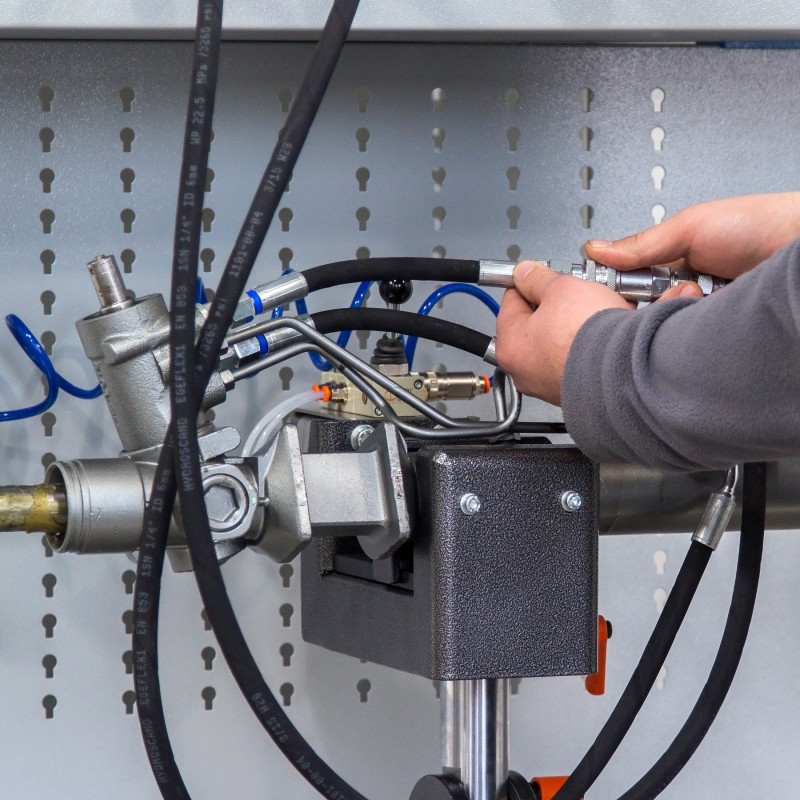

Зафиксировать рейку в тисках и подключить с помощью РВД к стенду;
Установить на концы штока ограничительные наконечники либо рулевые тяги;
Закрепить трубный ключ «крокодил» на валу золотникового механизма;
Запустить насос стенда;

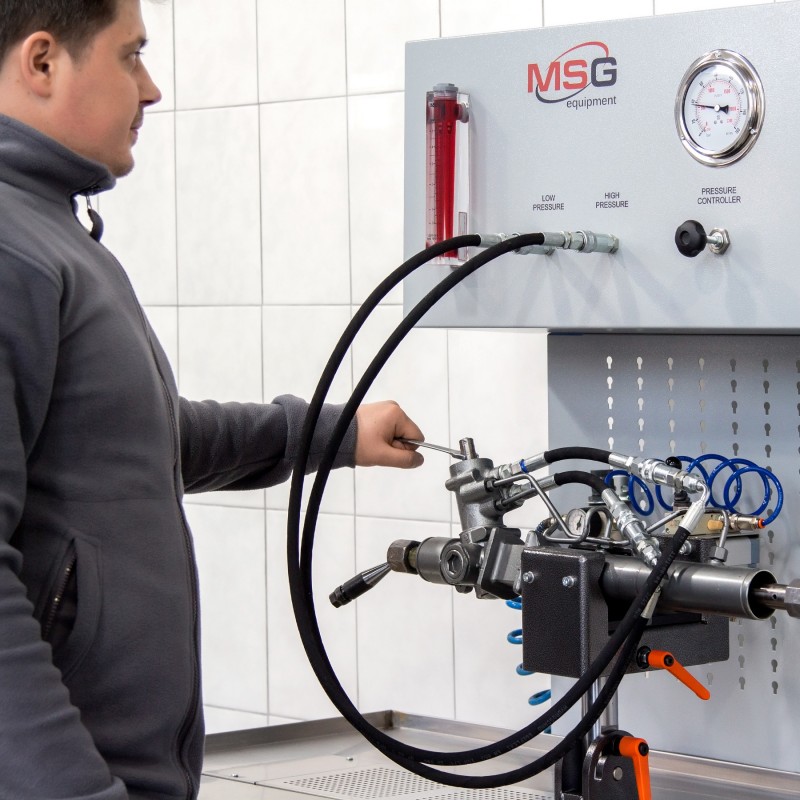

Измерить показатели давления и потока жидкости при разном положении распределителя, вращая его до упора;
Выключить насос;
Отсоединить рейку.
Технические характеристики
Параметр |
Значение |
Напряжение питания, В |
380 |
Мощность привода, кВт |
1,5 |
Обороты привода, об/мин |
1500 |
Емкость бака, л |
22 |
Максимальный создаваемый поток, л/мин |
5.9 |
Максимальное создаваемое давление, бар |
140 |
Диапазон регулирования давления, бар |
0-140 |
Расходомер, л/мин |
0-18 |
Манометр, бар |
0-160 |
Габариты, мм |
1700х1300х750 |
Вес, кг |
110 |
