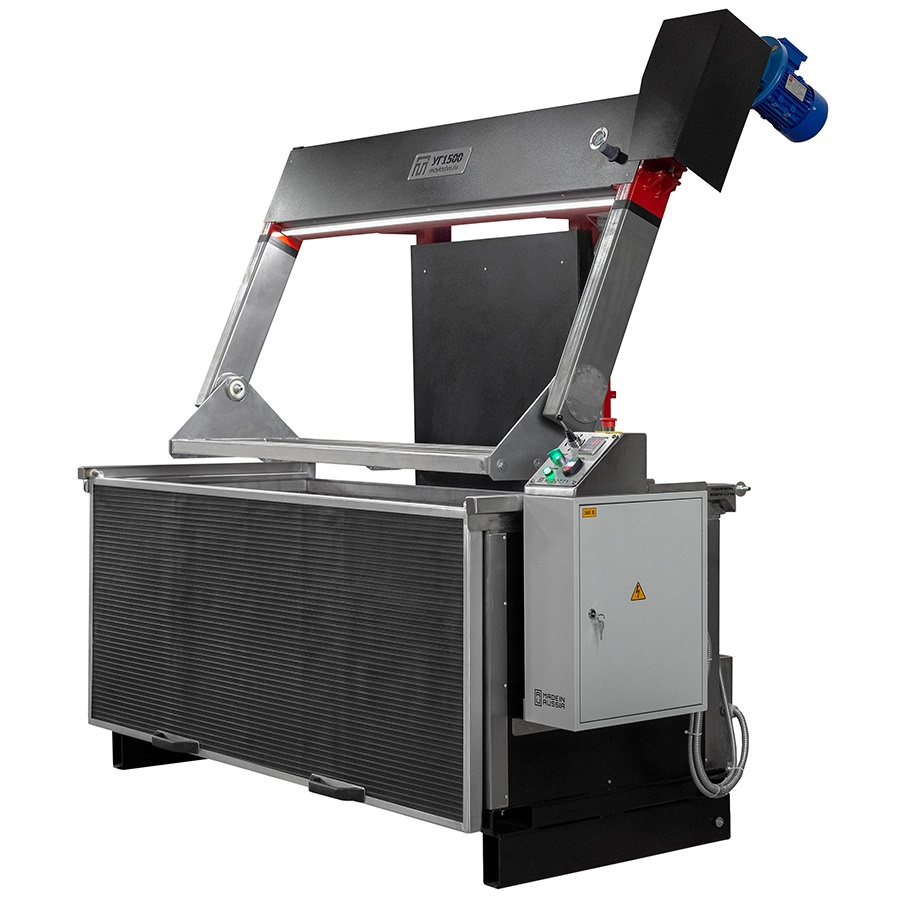

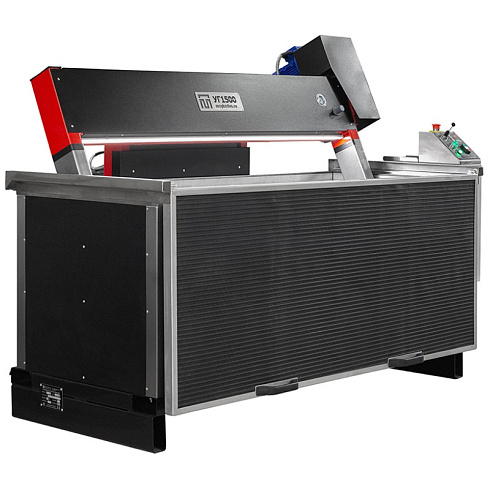

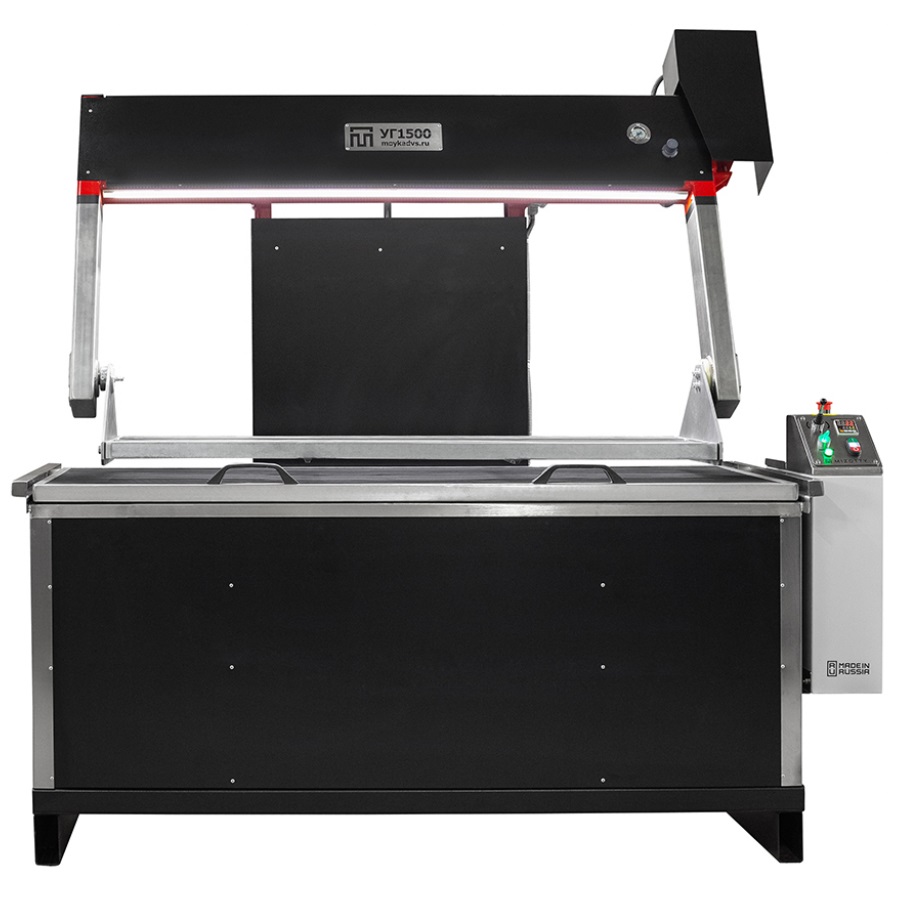

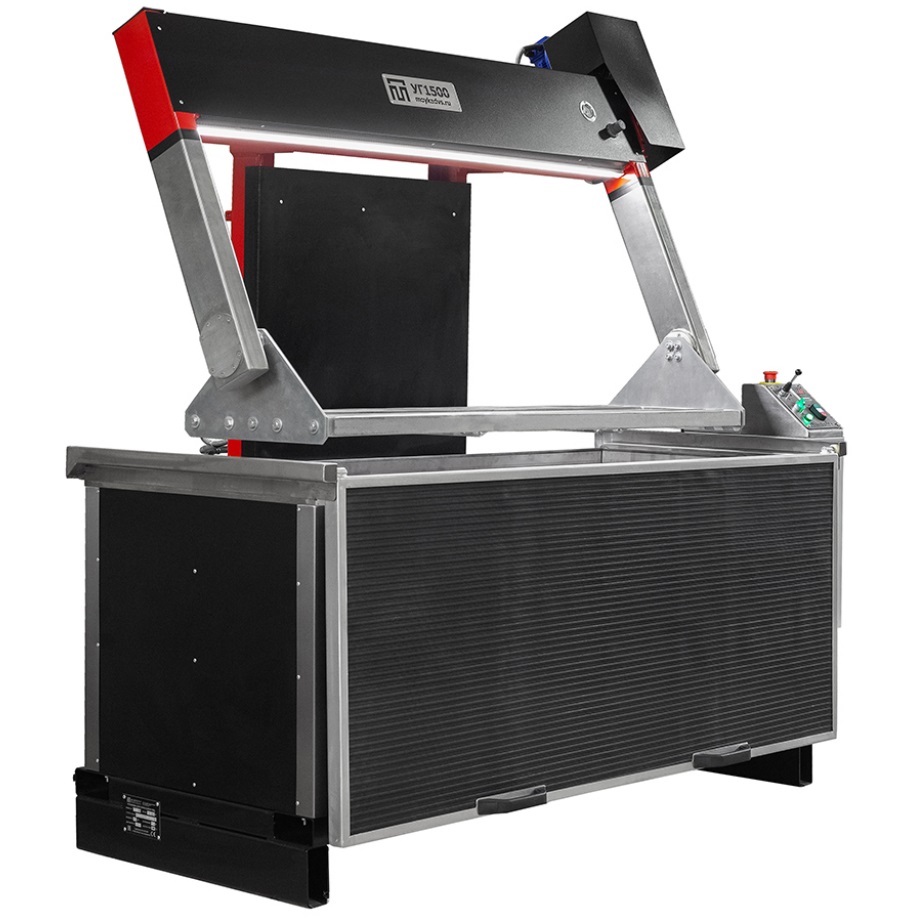

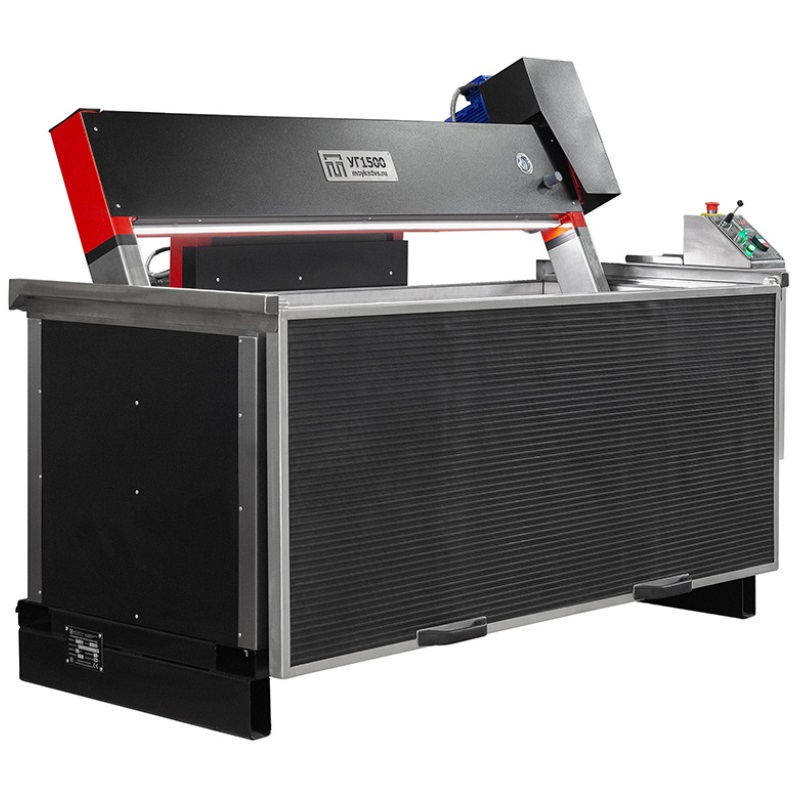

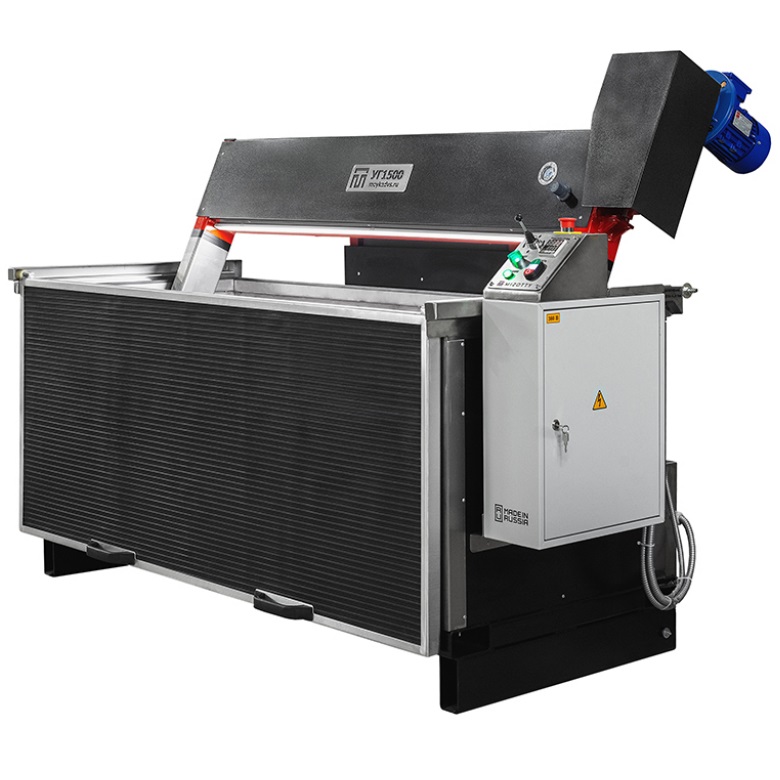

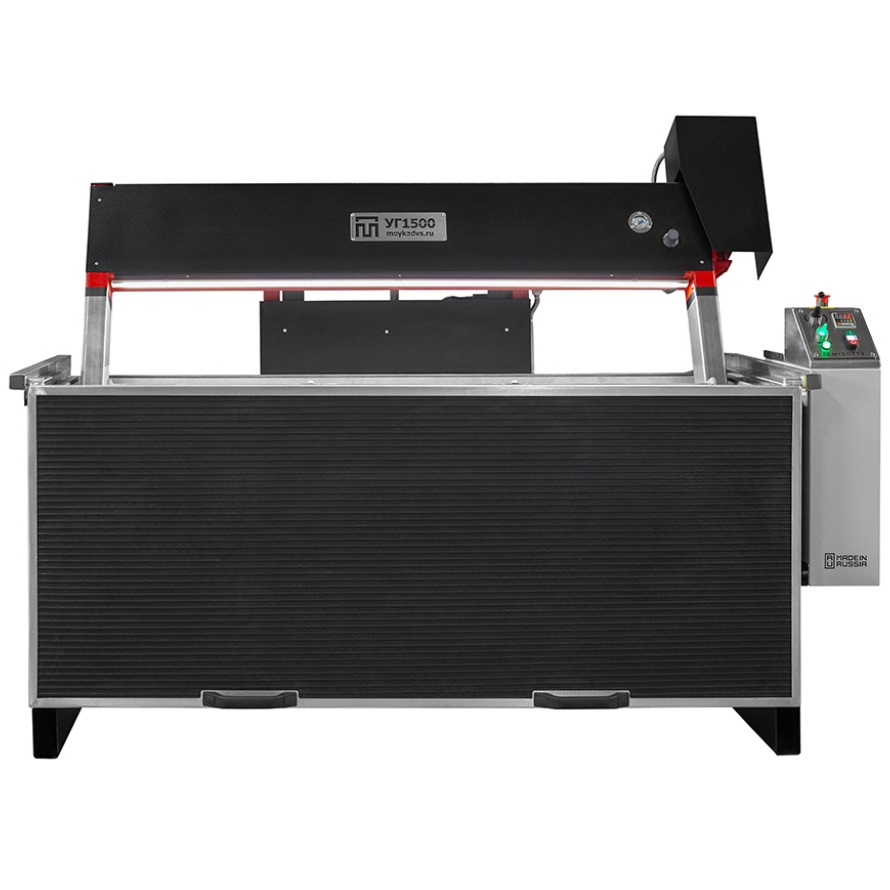

УГ1500 стенд для опрессовки ГБЦ предназначен для проверки герметичности как самих блоков, так и головок блоков цилиндров (ГБЦ) с целью определения наличия и местоположения микротрещин. Принцип работы оборудования заключается в проверке узлов на герметичность с применением сжатого воздуха в водной среде. Изделие погружается в воду, нагретую до 90 C, что равнозначно рабочей температуре двигателя внутреннего сгорания. Металл под действием тепла расширяется и происходит вскрытие трещин, которые легко выявить по пузырькам воздуха, выходящим из них.
Особенности
Температура воды в баке доводится до нужного значения при помощи трубчатого электрического нагревателя (ТЭНа).
Крепление исследуемой детали к поворотному столу осуществляется специальными зажимами, поставляемыми в комплекте.
Сжатый воздух к исследуемой детали подводится от пневмосистемы (штатного компрессора).

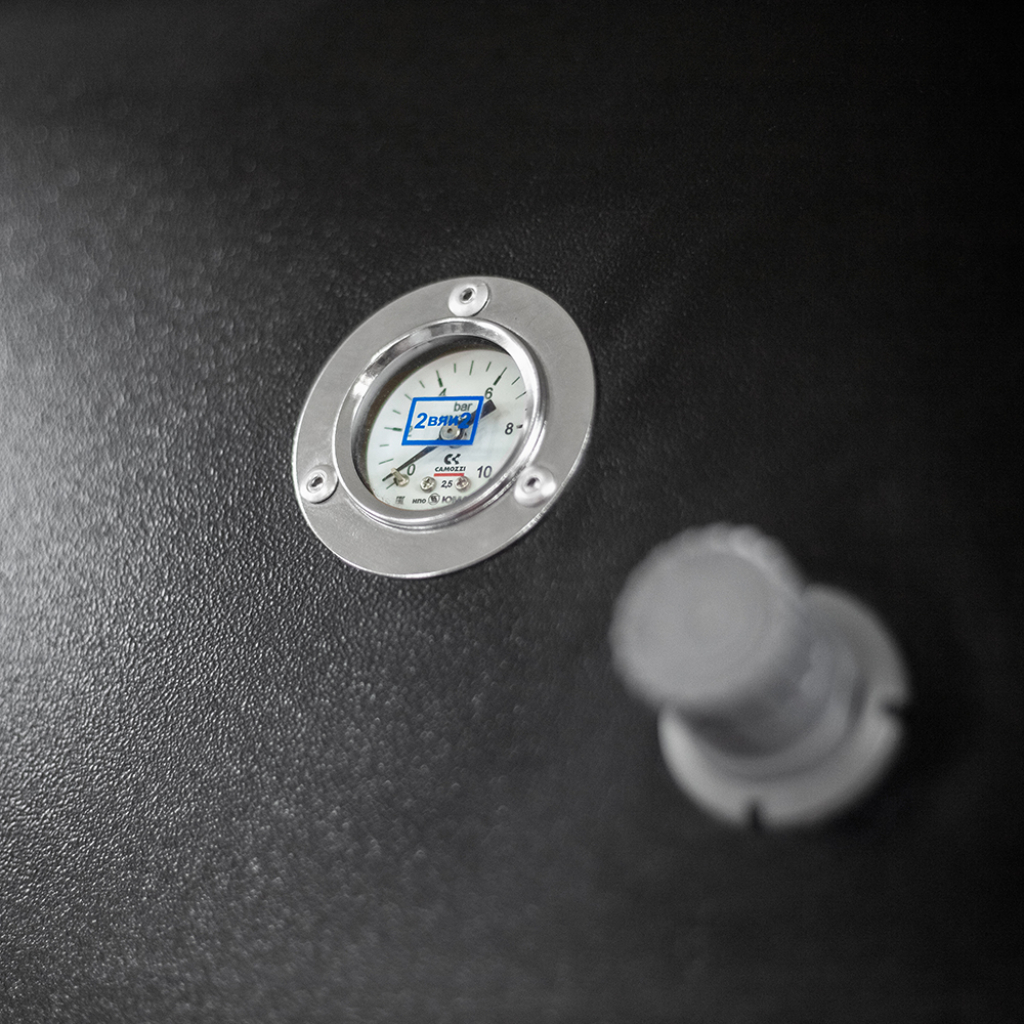

Контроль давления осуществляется манометром.
Подъем/опускание поворотного стола осуществляется при помощи итальянской гидростанции.
При помощи электропривода вращения стола деталь поворачивается под любым углом, что обеспечивает доступ ко всем скрытым полостям.
Удобный четырехпозиционный джойстик, расположенный на панели управления, рассчитан на выполнение всех рабочих операций.
Базовая комплектация
Бак из нержавеющей стали AISI 304 с теплоизоляцией.
Стойка рабочего стола из нержавеющей стали AISI304.
Облегченная крышка бака из алюминия.
Узлы крепления и вращения рабочего стола из оцинкованной стали.

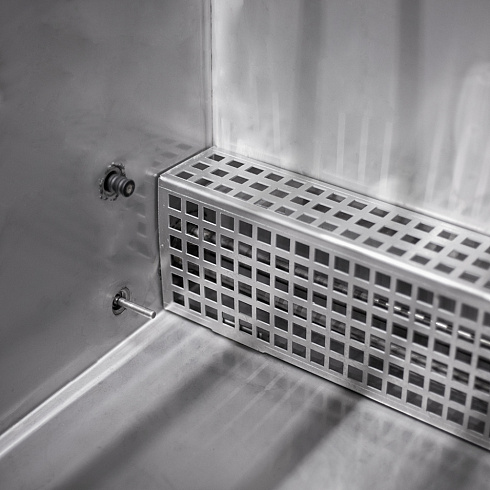

ТЭНы из нержавеющей стали.

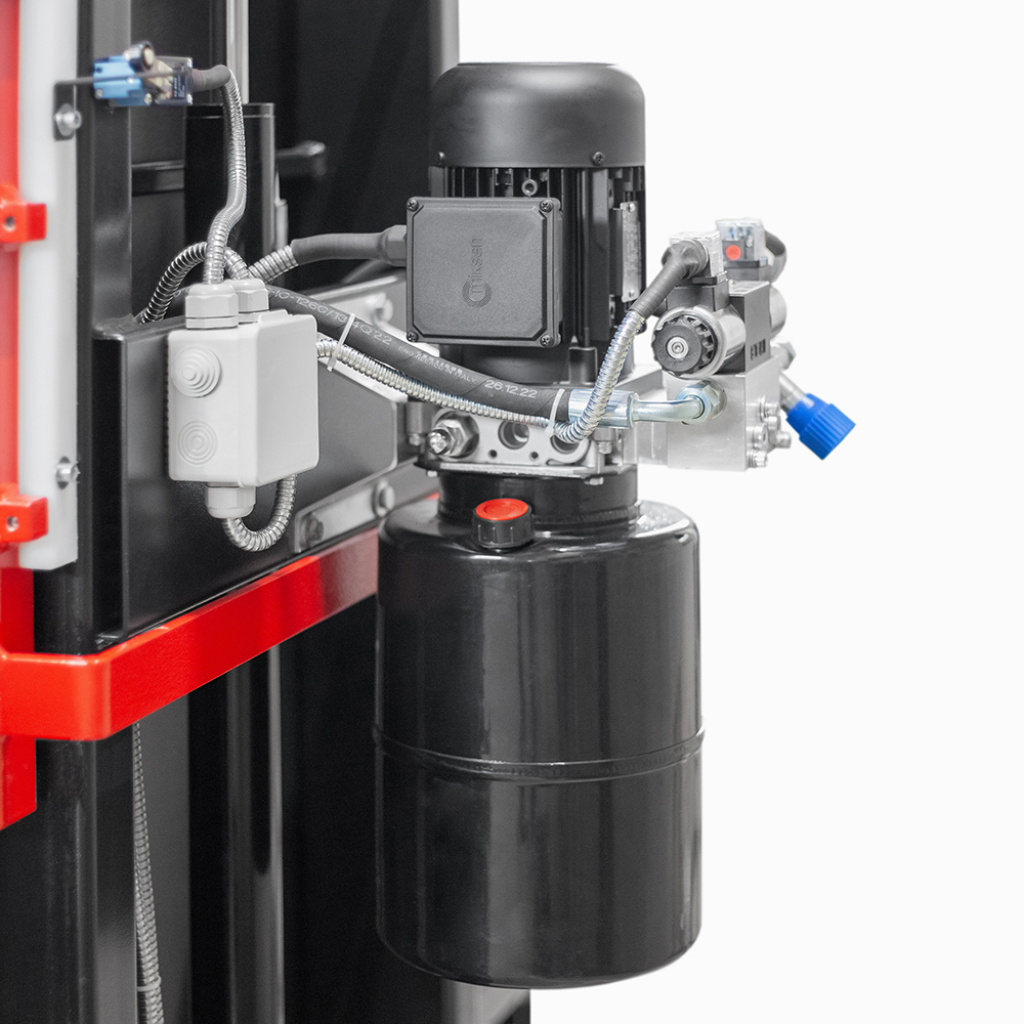

Гидравлическая станция итальянского производства.

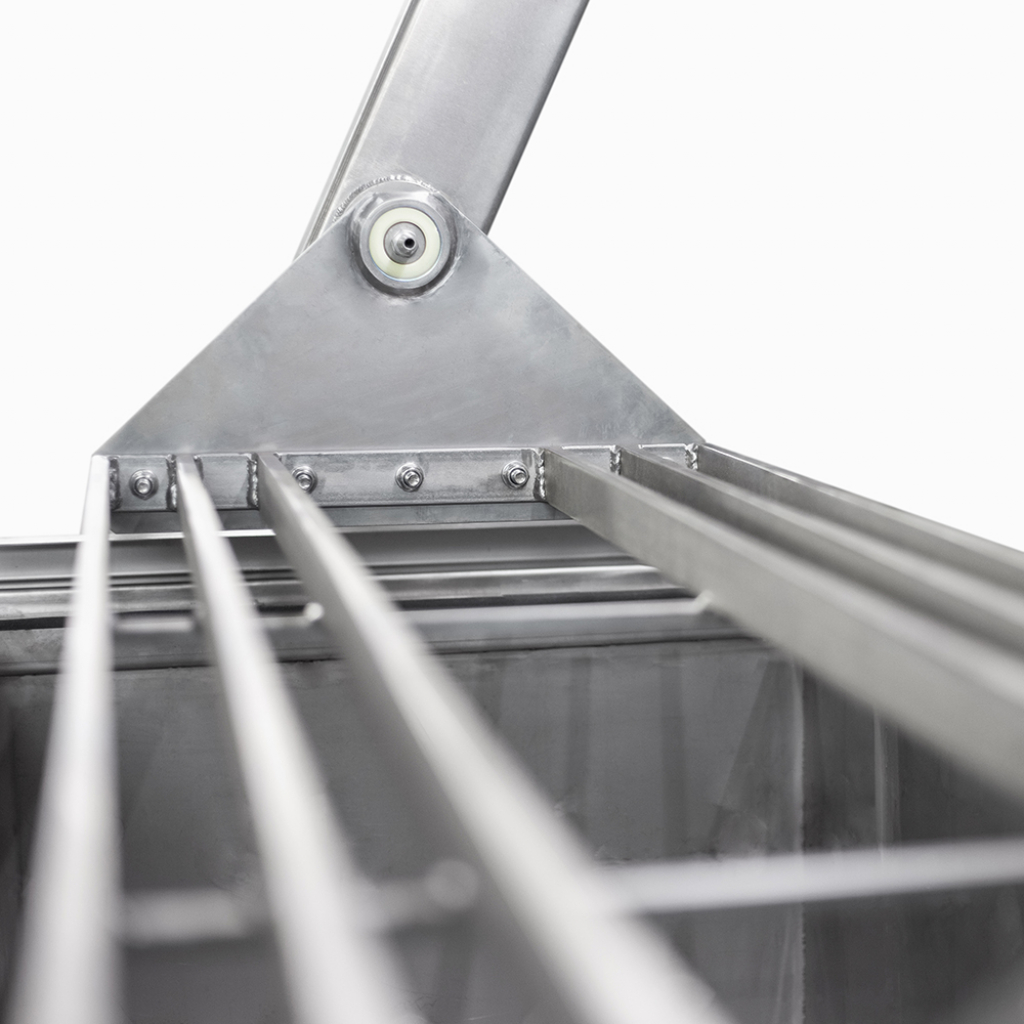

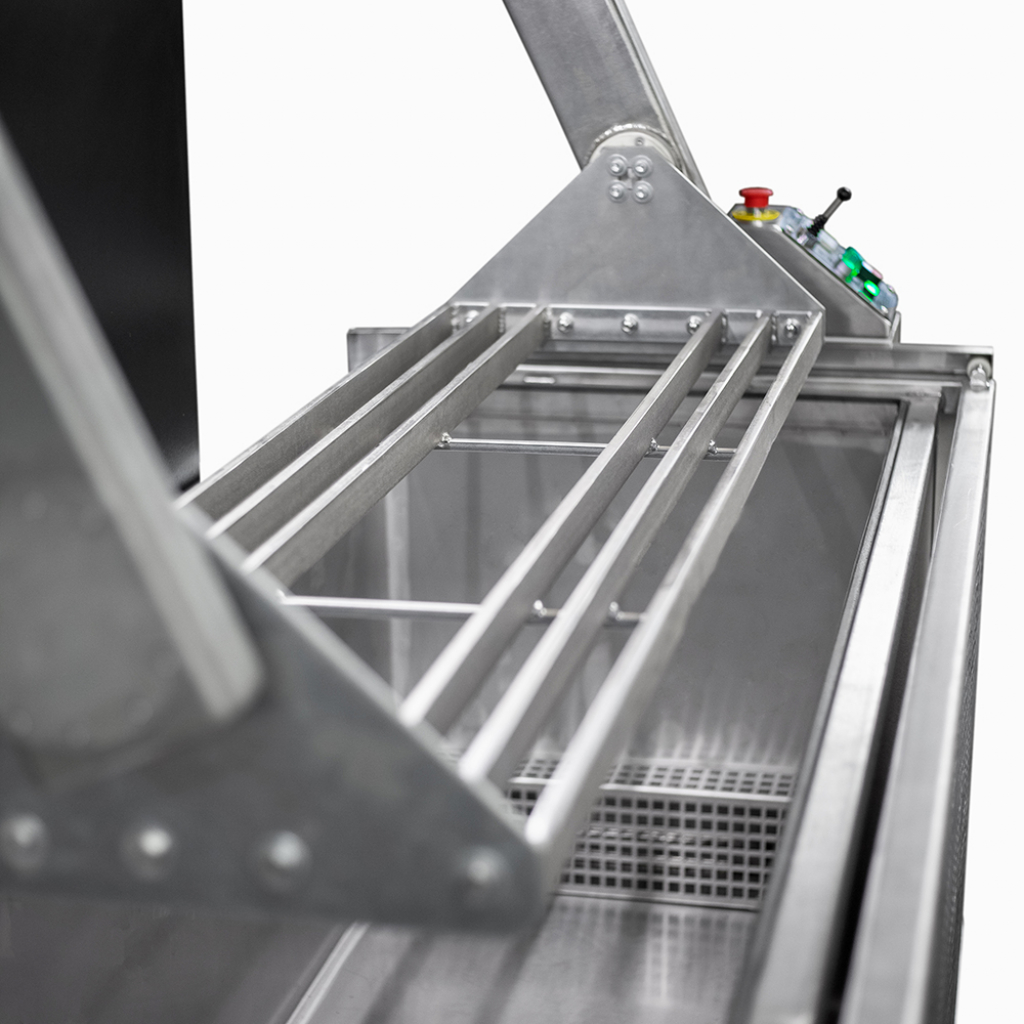

Усиленный поворотный стол из стали с электромеханическим приводом.
Электрические компоненты шкафа DEkraft.

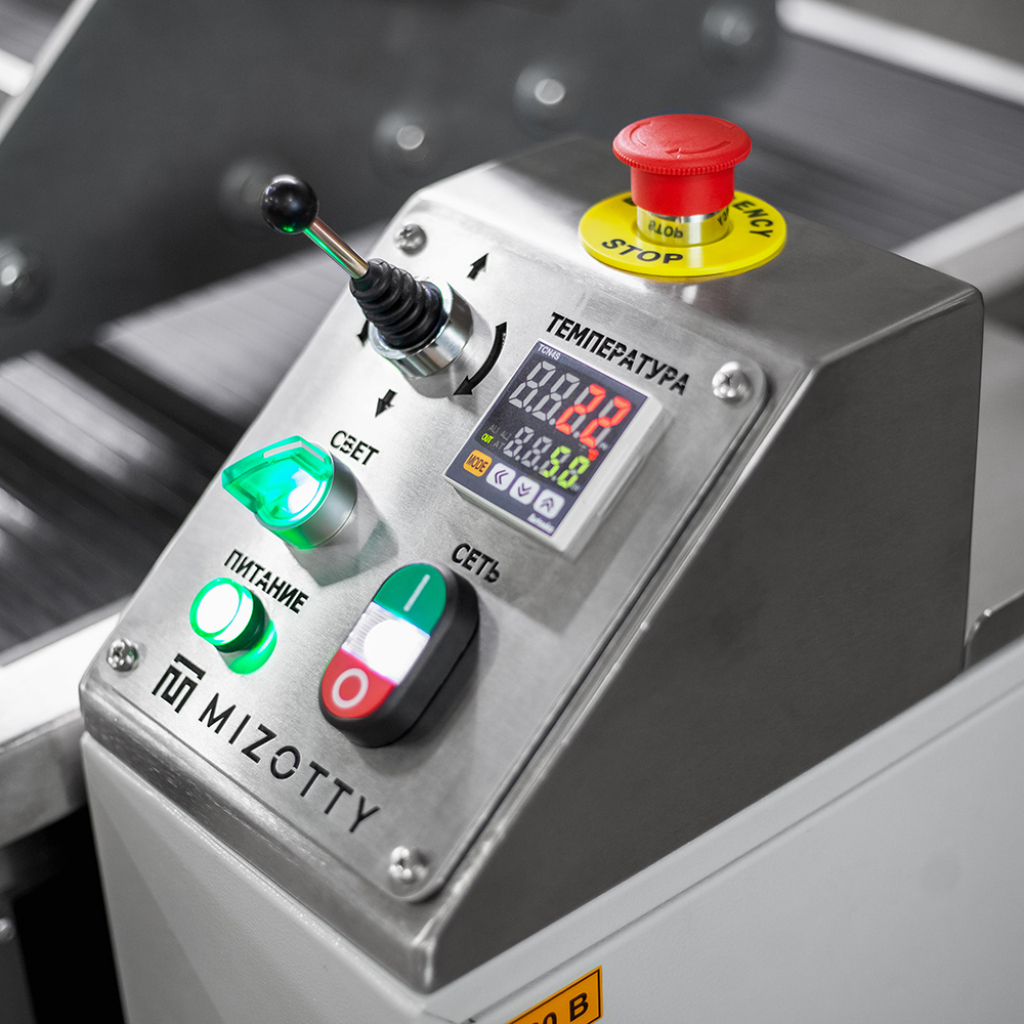

Панель управления с четырехпозиционным джойстиком.
Датчики температуры и давления.
Датчик уровня раствора в баке, защита от "сухого" пуска, система защиты ТЭНов.
Влагозащищенная LED-подсветка рабочей области.
Комплект дополнительных инструментов: шпильки, прижимы, танчики, вакуумная резина, оргстекла, шайбы, гайки.
Дополнительные опции
Система тонкой фильтрации с автономным насосом и мешочным фильтром.
Комплект косых опор (2 шт.).
Технические характеристики
Параметр |
Значение |
Габариты обрабатываемой детали, ДхШхВ |
1500х530х400 мм |
Максимальный вес детали |
350 кг |
Частота вращения |
4 об/мин |
Объем бака |
1150 литр |
Давление, нагнетаемое в головку |
5 бар |
Мощность нагревательных элементов |
24 кВт |
Мощность гидростанции |
0,55-1,1 кВт |
Мощность привода вращения стола |
0,37 кВт |
Вертикальный ход движения стола |
700 мм |
Габаритные размеры стенда, ДхШхВ |
2200х1400х1750 мм |
Параметры тока |
400/50 В/Гц |
Суммарная мощность |
26 кВт |
Вес |
630 кг |
