Стапель для правки кузовов TROMMELBERG B19G
Производитель: TROMMELBERG, Китай
TROMMELBERG B19G платформенный стапель для восстановления геометрии кузова автомобилей весом до 3500 кг, имеющих повреждения любой сложности.
Функциональные особенности
Платформа стапеля имеет продольные пазы, что позволяет устанавливать 4 кузовных зажима в любом месте платформы. Наличие пазов позволяет полностью использовать поверхность платформы в процессе правки кузова.
Кузовные зажимы стапеля обеспечивают простую и быструю фиксацию кузова ремонтируемого автомобиля на платформе. Зажим крепится одним болтом, и имеет регулировку по высоте.
Две силовые стойки (башни) с гидравлическим приводом и тяговым усилием по 10 тонн свободно перемещаются вокруг платформы в пределах 360, что делает возможным приложение тягового усилия к любой точке кузова автомобиля. Высота приложения тягового усилия легко изменяется посредством изменения положения хомута со шкивом.
Для удобного заезда и съезда автомобиля используется гидравлическое подъемное устройство для подъема/опускания платформы на одну сторону (односторонний подъемник). Управление подъемом и опусканием осуществляется посредством пневмогидравлического насоса. Кроме того, стапель комплектуется двумя въездными аппарелями.
Стапель комплектуется расширенным набором аксессуаров уже в стандартной комплектации: прочными цепями, зажимами, фиксаторами, соединителями и укоротителями цепи, комплектом для создания тягового усилия вниз и прочими аксессуарами.

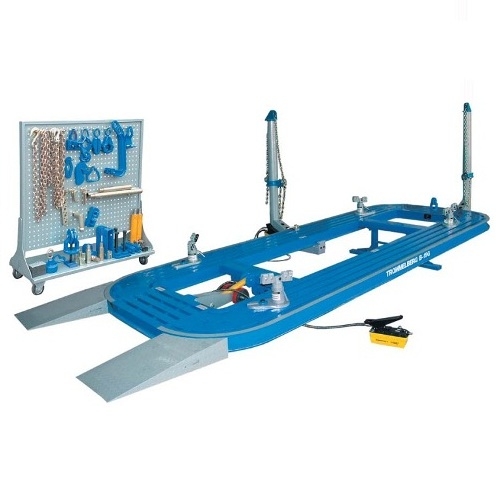

* Изображение стапеля, приведенное в данном описании, отличается от реального изображения оборудования.
Комплектация
Наименование |
Кол-во, шт. |
Платформа стапеля с механизмом подъема одной стороны платформы (один гидроцилиндр) |
1 |
Силовое устройство (башня) усилием 10 тонн в сборе |
2 |
Стрела (кран) для тяги вверх |
1 |
Основной кузовной зажим с анкерной стойкой и крепежными болтами |
4 |
Насос пневмогидравлический с развиваемым давлением 690 бар |
2 |
Аппарель въездная |
2 |
Планшет мобильный со специальной оснасткой для кузовного ремонта |
1 |
Инструменты для монтажа и сборки (комплект) |
1 |
*В данной таблице перечислены основные элементы стапеля. Подробная комплектация приведена в технической документации изделия.
Технические характеристики
Параметр |
Значение |
Длина платформы, мм |
5200 |
Ширина платформы, мм |
2140 |
Высота платформы, мм |
520 |
Тяговое усилие силового устройства, тонн |
2х10 |
Рабочее давление воздуха, бар |
8 |
Макс. грузоподъемность платформы, кг |
3500 |
Вес нетто, кг |
2200 |
