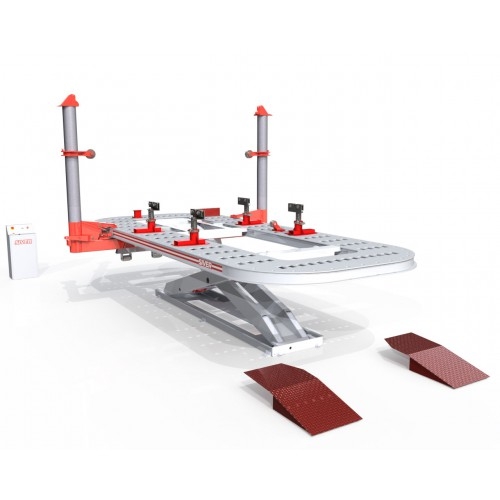

SIVER EL платформенный стапель c ножнечным подъемником для кузовного ремонта легковых автомобилей, внедорожников и легких грузовиков весом до 3,5 тонн с отбортовкой порогов. Для ремонта автомобилей не имеющих отбортовки порогов необходимо использовать специальные адаптеры, поставляемые отдельно. SIVER EL может использоваться в кузовном цеху в качестве основного универсального стапеля. Стапель имеет сертификат соответствия требованиям безопасности (РОСC-RU.MT20.B.04941) и пожизненную гарантию на платформу.
Функциональные особенности
Стапель имеет классическую американскую конструкцию с большой платформой и силовыми устройствами башенного типа.
Платформа изготавливается из листового металла, внутренние усилители обеспечивают необходимую жесткость.
Вместительная платформа размером 5,1 х 2,1 м. позволяет закреплять автомобили различных классов - от малолитражек, до внедорожников и легких грузовиков весом до 3500 кг.
Наличие электрогидравлического ножничного подъемника позволяет поднимать платформу с автомобилем на высоту от 620 до 1600 мм. до верхней части платформы.
Регулируемая высота подъема от 620 до 1600 мм, позволяет обеспечить легкий доступ к нижней части автомобиля и удобное положение тела оператора при работе на стенде с автомобилем.
В нижнем положении платформа фиксируется наклонно, что способствует простоте установки автомобиля.
Установка автомобиля на стапель осуществляется с использованием заездных трапов.
Пульт управления с электрогидравлической насосной станцией (380В, 2.4кВт) и регулятором давления воздуха. Напряжение управления 24В.
Зубчатая рейка стопорного механизма подъемника обеспечивает надежную фиксацию платформы на удобной для оператора высоте.
Датчик положения платформы, ограничивает максимальную высоту подъема.
Конструкция подъемника обеспечивает безопасный зазор между платформой и полом, для защиты ступней оператора.
Стенд оснащен разведенной внутри рамы пневмомагистралью с выведенными в удобных местах разъемами для подключения пневмоинструмента.
Множество отверстий в платформе позволяет закреплять большое колличество спецоснастки. Размер и расположение отверстий подобрано так, чтобы можно было закрепить любой автомобиль.
Стапель комплектуется двумя силовыми устройствами с усилием растяжения 10 тонн. Два силовых устройства позволяют организовать противовектор тяги или одновременно тянуть в двух точках.
Силовые устройства башенного типа перемещаются непосредственно по раме, образуя рабочую зону в 360°. Большое количество посадочных отверстий в раме позволяет установить силовое устройство максимально близко к месту ремонта. Башня перемещается вокруг платформы без демонтажа и имеет 108 положений установки.
Оригинальный роликовый механизм позволяет без усилия перемещать силовое устройство вокруг платформы без снятия.
Устройство быстрой фиксации позволяет быстро фиксировать силовое устройство без использования ручного инструмента. Два зубца на фиксаторе уменьшают нагрузку на платформу, и более надежно фиксируют силовое устройство.
Противооткатные упоры для безопасной установки и снятия автомобиля.
Фиксация автомобиля на раме стапеля осуществляется при помощи кузовных захватов за отбортовку порогов. Захваты за отбортовку цангового типа с большим числом степеней свободы легко регулируются по длине и ширине автомобиля. Ассиметричное основание позволяет прикладывать большие усилия к повреджденным силовым элементам.
В случае ремонта автомобилей, не имеющих отбортовку порогов, рекомендуется использование специальных адаптеров, которые крепятся к универсальным захватам, в том числе и для рамных автомобилей (доп. опция).
Ролик для правки вниз и фиксатор цепи в стандартной комплектации.
Ролик для регулировки высоты установки цепи надежно фиксируется в проточенной канавке на силовом устройстве.
Для исключения перекручивания цепи верхний фиксатор сделан поворотным.
Подножка для удобства в работе.
Пневмодомкрат для быстрого приподнятия автомобиля для установки на захваты (доп. опция).
Стрела колонны силового устройства для направления усилия вытяжки вверх (доп. опция).
Тележка передвижная для спецоснастки позволяет держать все необходимые аксессуары под рукой (доп. опция)
Для контроля геометрии кузова рекомендуется использовать электронную именительную систему SIVER DATA. Это система нового поколения, сочетающая в себе лучшие качества современных измерительных систем. (доп. опция)
Стартовый комплект оснастки: 4 кузовных зажима, захват с насадками, 2 цепи, укоротитель/фиксатор цепи, металлический ящик.
Варианты комплектаций
|
SIVER EL-210 |
SIVER EL-210F |
Платформа в сборе (с ножнечным подъемником) |
1 шт. |
1 шт. |
Электрогидравлическая насосная станция |
1 шт. |
1 шт. |
Силовое устройство |
2 шт. |
2 шт. |
Пневмогидравлический насос |
2 шт. |
2 шт. |
Стойки крепления автомобиля с зажимами |
4 шт. |
4 шт. |
Трапы заездные |
2 шт. |
2 шт. |
Комплект оснастки |
Цепь 8Р107 – 2 шт. |
Цепь 8Р107 – 2 шт. |
Фиксатор С903 – 1 шт. |
Фиксатор С903 – 1 шт. |
|
Зажим С101 – 1шт. |
Зажим С101 – 1шт. |
|
Зажим С102NN – 1шт. |
Зажим С102NN – 1шт. |
|
Зажим С302 – 1 шт. |
Зажим С302 – 1 шт. |
|
Зажим С601N – 1 шт. |
Зажим С601N – 1 шт. |
|
Захват с насадками YC105 – 1 шт. |
Захват с насадками YC105 – 1 шт. |
|
Ящик– 1 шт. |
Ящик– 1 шт. |
|
Цена |
839 800 руб. |
|
Технические характеристики
SIVER EL-210 |
SIVER EL-210F |
|
Грузоподъемность, тонн |
3,5 |
|
Тип конструкции |
Напольный |
Заглубляемый |
Усилие гидроцилиндра, тонн |
10х2 |
10х2 |
Количество силовых устройств, шт. |
2 |
2 |
Длина платформы, м |
5,1 |
|
Длина платформы с силовыми устройствами (макс), м |
6,3 |
|
Ширина платформы, м |
2,1 |
|
Ширина платформы с силовыми устройствами (макс), м |
3,3 |
|
Рабочая высота платформы, м |
0,62 - 1,6 |
|
Высота стапеля с силовыми устройствами, м |
3,4 |
|
Привод подъемника и силового устройства |
Гидравлический |
|
Параметры электросети |
2,4 кВт/400 В/50 Гц/3 ф |
|
Рабочее давление пневмосети |
6-8 бар |
|
Ход штока, мм |
226 |
|
Вес в сборе, кг |
|
