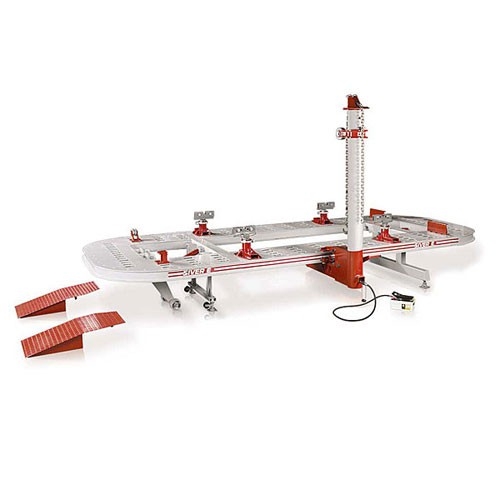

SIVER E платформенный стапель для кузовного ремонта легковых автомобилей, внедорожников и легких грузовиков весом до 3,5 тонн с отбортовкой порогов. Для ремонта автомобилей не имеющих отбортовки порогов необходимо использовать специальные адаптеры, поставляемые отдельно. SIVER E может использоваться в кузовном цеху в качестве основного универсального стапеля. Стапель имеет сертификат соответствия требованиям безопасности (РОСC-RU.MT20.B.04941) и пожизненную гарантию на платформу.
Функциональные особенности
Стапель имеет классическую американскую конструкцию с большой платформой и силовыми устройствами башенного типа.
Платформа изготавливается из листового металла, внутренние усилители обеспечивают необходимую жесткость.
Вместительная платформа размером 5,1 х 2,1 м. позволяет закреплять автомобили различных классов - от малолитражек, до внедорожников и легких грузовиков весом до 3500 кг.
Рабочая высота платформы 72 см. обеспечивает легкий доступ к любой части автомобиля.
Множество отверстий в платформе позволяет закреплять большое колличество спецоснастки. Размер и расположение отверстий подобрано так, чтобы можно было закрепить любой автомобиль.
Установка автомобиля на стапель осуществляется с использованием гидравлического подъемного устройства и заездных трапов.
Платформа, оснащена гидравлическим подъемным устройством, наклоняющимся в одну сторону, образуя угол в 15°, для более удобного въезда автомобиля на стапель.
Стапель комплектуется одним или двумя силовыми устройствами с усилием растяжения 10 тонн.
Силовые устройства башенного типа перемещаются непосредственно по раме, образуя рабочую зону в 360°. Большое количество посадочных отверстий в раме позволяет установить силовое устройство максимально близко к месту ремонта. Башня перемещается вокруг платформы без демонтажа, шаг размещения – 178 мм.
Оригинальный роликовый механизм позволяет без усилия перемещать силовое устройство вокруг платформы без снятия.
Устройство быстрой фиксации позволяет быстро фиксировать силовое устройство без использования ручного инструмента. Два зубца на фиксаторе уменьшают нагрузку на платформу, и более надежно фиксируют силовое устройство.
Ролик для регулировки высоты установки цепи надежно фиксируется в проточенной канавке на силовом устройстве.
Для исключения перекручивания цепи верхний фиксатор сделан поворотным.
Фиксация автомобиля на раме стапеля осуществляется при помощи кузовных захватов за отбортовку порогов. Универсальные захваты за отбортовку легко регулируются по длине и ширине автомобиля. Ассиметричное основание позволяет прикладывать большие усилия к повреджденным силовым элементам. В случае ремонта автомобилей, не имеющих отбортовку порогов, рекомендуется использование специальных адаптеров (доп. опция).
Стартовый комплект оснастки: 4 кузовных зажима, захват с насадками, 1-2 цепи, укоротитель/фиксатор цепи, металлический ящик.
Варианты комплектаций
|
SIVER E-110 |
SIVER E-210 |
Платформа в сборе (с гидравликой) |
1 шт. |
1 шт. |
Силовое устройство |
1 шт. |
2 шт. |
Пневмогидравлический насос |
1 шт. |
2 шт. |
Стойки крепления автомобиля с зажимами |
4 шт. |
4 шт. |
Трапы заездные |
2 шт. |
2 шт. |
Комплект оснастки |
Цепь 8Р107 – 1 шт. |
Цепь 8Р107 – 2 шт. |
Фиксатор С903 – 1 шт. |
Фиксатор С903 – 1 шт. |
|
Зажим С101 – 1шт. |
Зажим С101 – 1шт. |
|
Зажим С102NN – 1шт. |
Зажим С102NN – 1шт. |
|
Зажим С302 – 1 шт. |
Зажим С302 – 1 шт. |
|
Зажим С601N – 1 шт. |
Зажим С601N – 1 шт. |
|
Захват с насадками YC105 – 1 шт. |
Захват с насадками YC105 – 1 шт. |
|
Ящик– 1 шт. |
Ящик– 1 шт. |
|
Цена |
524 600 руб. |
628 500 руб. |
Технические характеристики
SIVER E-110 |
SIVER E-210 |
|
Грузоподъемность, тонн |
3,5 |
|
Усилие гидроцилиндра, тонн |
10 |
10х2 |
Количество силовых устройств , шт. |
1 |
2 |
Длина платформы, м |
5,1 |
|
Длина платформы с силовыми устройствами (макс), м |
6,3 |
|
Ширина платформы, м |
2,1 |
|
Ширина платформы с силовыми устройствами (макс), м |
3,3 |
|
Рабочая высота платформы, м |
0,72 |
|
Высота стапеля с силовыми устройствами, м |
2,8 |
|
Привод подъемного и силового устройства |
Гидравлический |
|
Ход штока, мм |
226 |
|
Вес в сборе, кг |
1730 |
1950 |
