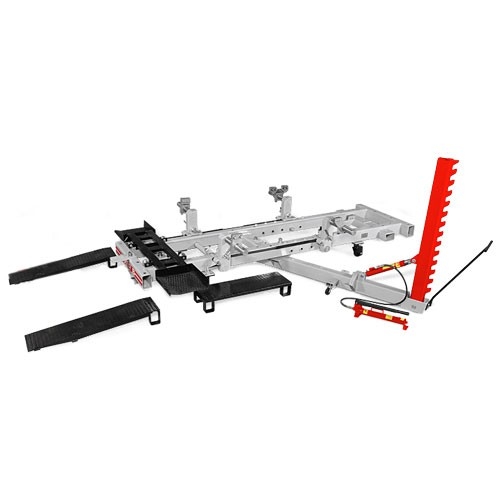

SIVER B рамный стапель для кузовного ремонта легковых автомобилей малого и среднего класса весом до 2 тонн с отбортовкой порогов. Для ремонта автомобилей не имеющих отбортовки порогов необходимо использовать специальные адаптеры, поставляемые отдельно. SIVER B может использоваться в кузовном цеху в качестве основного универсального стапеля для правки кузова, а также в качестве дополнительного стапеля в цеху ограниченной площади, с явно выраженными сезонными наплывами работ. Стапель имеет сертификат соответствия требованиям безопасности (РОСC RU.MT20.B 08132).
Функциональные особенности
Рама стапеля имеет сварную конструкцию и оптимальные размеры для правки кузовов легковых автомобилей.
Рама оснащена двумя поворотными колесами, и двумя съемными стойками-опорами в передней части.
Стапель мобилен и перемещается по твердому покрытию при помощи подкатного домкрата.
Силовое устройство рычажного типа оснащено гидроцилиндром усилием 10 тонн, двумя поворотными колесами и ручкой для удобного перемещения.
2-х шарнирное силовое устройство для создания противовектора тяги и дополнительной фиксации кузова автомобиля на стапеле.
3-х шарнирное силовое устройство для более гибкого подхода к выбору направления вектора тяги.

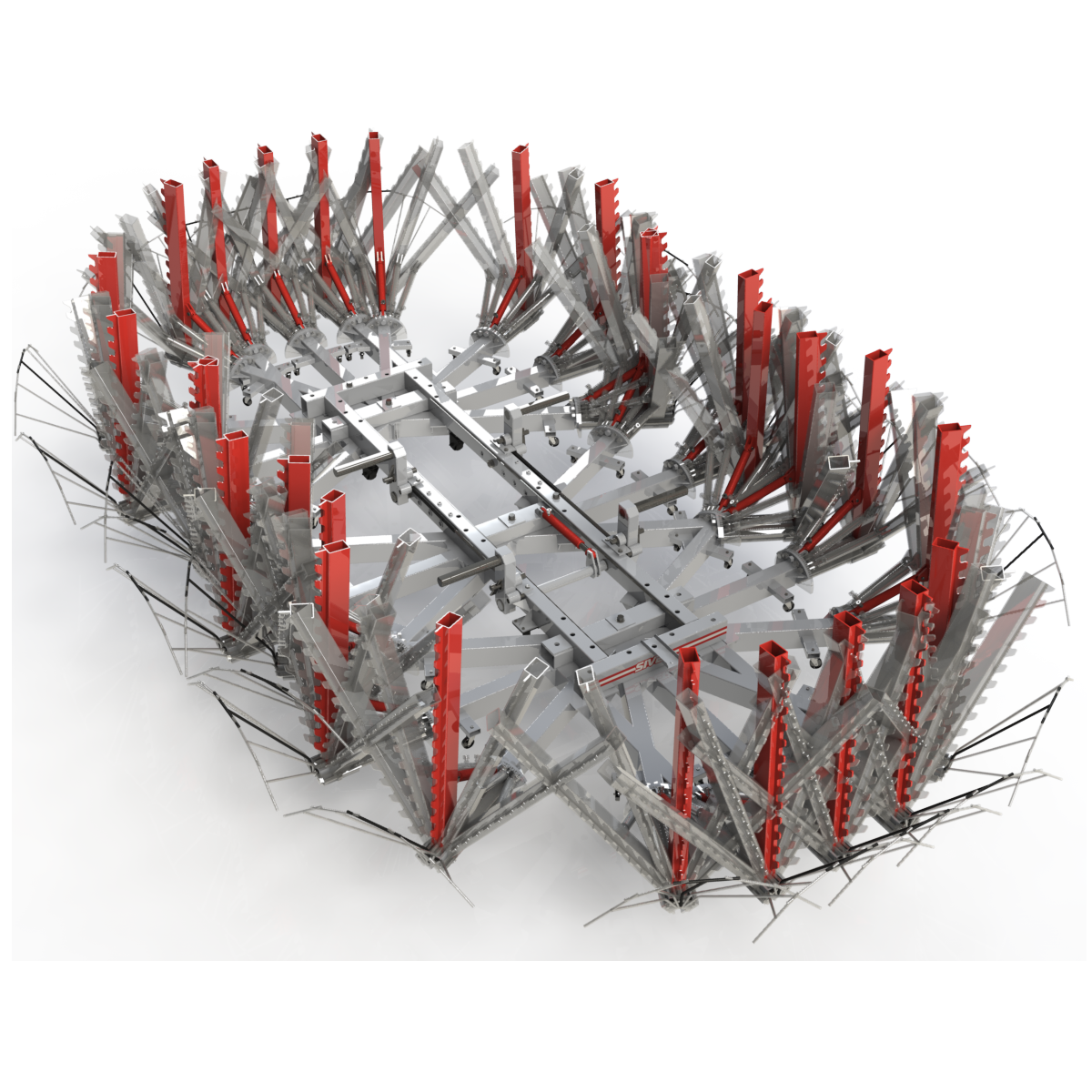

Рама стапеля имеет 7 мест установки силового устройства, общее число положений силового устройства достигает 140 вариантов.
Установка автомобиля на стапель осуществляется с использованием заездных трапов и одного подкатного домкрата.
Фиксация автомобиля на раме стапеля осуществляется при помощи кузовных захватов за отбортовку порогов. Межосевое расстояние между передними и задними захватами от 860 до 1420 мм (5 мест с шагом 140 мм), ширина расположения захватов от 1060 мм до 1755 мм. В случае ремонта автомобилей, не имеющих отбортовку порогов, рекомендуется использование специальных адаптеров (доп. опция).
Конструкция стапеля позволяет установить автомобиль на высоте удобной для работы. Пороги установленного на стапель автомобиля будут располагаться на высоте 700 мм, линия окон примерно на высоте 1600 мм. Для работы с верхними точками, можно воспользоваться заездными трапами в качестве подставки.
Стартовый комплект оснастки: 4 кузовных зажима, цепь, укоротитель/фиксатор цепи, металлический ящик.
Компактность конструкции. При хранении стенд легко размещается вдоль стены.
Варианты комплектаций
|
SIVER B-110 |
SIVER B-210 |
Рама в сборе |
1 шт. |
1 шт. |
Силовое устройство 2-х шарнирное |
нет |
1 шт. |
Силовое устройство 3-х шарнирное |
1 шт. |
1 шт. |
Комплект гидрорастяжки |
1 шт. |
2 шт. |
Захват за отбортовку |
4 шт. (2 узких, 2 широких) |
4 шт. (2 узких, 2 широких) |
Трапы заездные |
2 шт. |
2 шт. |
Комплект оснастки |
Цепь 8Р107 – 1 шт. |
Цепь 8Р107 – 2 шт. |
Фиксатор С903 – 1 шт. |
Фиксатор С903 – 2 шт. |
|
Зажим С101 – 1шт. |
Зажим С101 – 1шт. |
|
Зажим С102NN – 1шт. |
Зажим С102NN – 1шт. |
|
Зажим С302 – 1 шт. |
Зажим С302 – 1 шт. |
|
Зажим С601N – 1 шт. |
Зажим С601N – 1 шт. |
|
Ящик– 1 шт. |
Ящик– 1 шт. |
|
Цена |
273 300 руб. |
372 600 руб. |
Технические характеристики
SIVER В-110 |
SIVER В-210 |
|
Грузоподъемность, тонн |
2 |
|
Усилие гидроцилиндра, тонн |
10 |
10х2 |
Количество силовых устройств, шт. |
1 |
2 |
Длина рамы, м |
3,8 |
|
Длина стапеля с силовыми устройствами (макс), м |
5,5 |
7,2 |
Ширина рамы, м |
1 |
|
Ширина стапеля со стойками поворотными, м |
1,8 |
|
Ширина стапеля с силовыми устройствами (макс), м |
2,7 |
4,4 |
Высота стапеля с силовыми устройствами, м |
1,6 |
|
Необходимая площадь для проведения работ, м |
7 х 4 |
|
Вес в сборе, кг |
700 |
800 |
